Momenttiavainlajitelma, jossa on räikkäpää ja kiintoavainvaihtopäät

Tuotekuvaus

Standardi
Momenttiavain tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Malli
Kestävä ja kompakti yksivartinen momenttiavain, esisäädettävissä asteikon mukaisesti, itselaukeava. Erittäin korkea toistotarkkuus, koska laitteessa on käytetty vain laadukkaita materiaaleja ja kulutusosat, kuten painejouset, on esikäsitelty tai lajiteltu. Myötä- ja vastapäivään kiristys mahdollista räikän suuntaa vaihtamalla.
Kuuluva ja tuntuva 'naksahdus' takaa toivotun momenttiarvon säätämisen tarkasti ja erittäin kätevästi.
Mittayksiköt: Nm

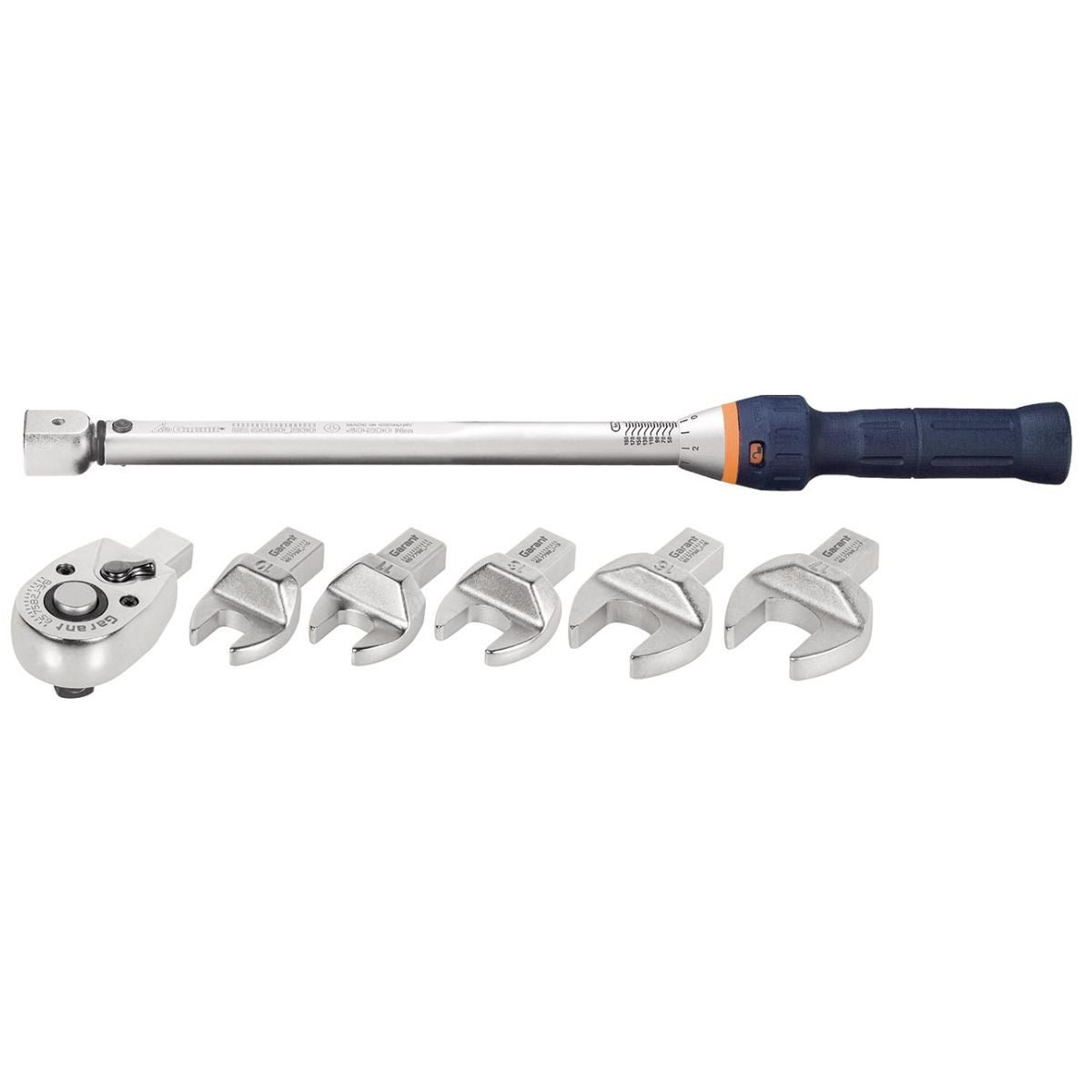

Tämä lajitelma sisältää momenttiavaimen, jossa on asteikko ja neliökanta, siihen sopivan kytkettävän räikkäpään sekä useita kiintoavainvaihtopäitä, joiden koot on sovitettu optimaalisesti momenttiavaimen vääntömomenttialueeseen.

Käyttötiedot
Piirustuksen ja kaavan selite:

L₁ = vivun pituus ilman vaihtopäätä
l₂ = momenttiavaimen säädetty pistomitta
L₃ = vivun pituus, mukaan lukien kalibrointipistomitta
L₄ = vaihtopään selvitetty pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Avain laukeaa ja antaa merkin (selkeästi kuuluva ääni ja tuntuva värähdys), minkä jälkeen se on heti jälleen käyttövalmis.

Käyttö
Keskisuurille ja suurille sarjoille.

Ohje
Kalibrointi on mahdollista vain myötäpäiväiselle kiristykselle.
Vääntömomentin taattu mittatarkkuus saavutetaan vasta alkaen DIN EN ISO 6789 mukaisesti kalibroidusta momenttialueesta.
Tarkkuus
Näytetystä arvosta vain myötäpäivään kiristyksessä: ±3 %

Sisältö taulukkomuoto
1× momenttiavain säätöasteikolla ilman vaihtotyökalua: Nro 656055 120
1× räikkäpää suunnanvaihtimella: Nro 657582 2-1/2
à 1× kiintoavainvaihtopää: Nro 657792 koot 2-16; 2-17; 2-18; 2-19; 2-22
