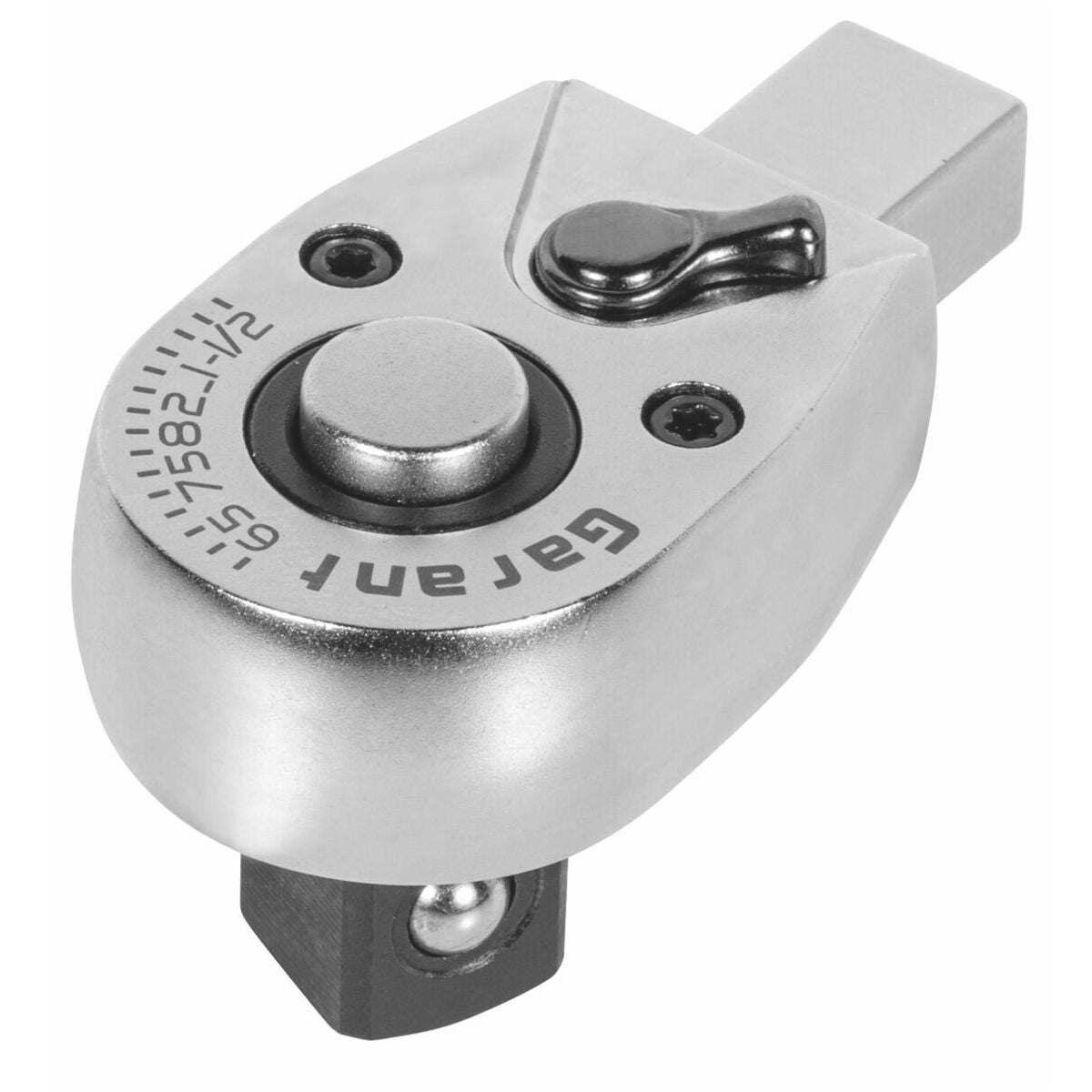

Käännettävä räikkäpää.

Tuotekuvaus

Sopii
Momenttiavaimeen, jossa on nelikulmakiinnitys.

Toteutus
Uppotaottu; kaikki työkalut pistoliitännällä = suorakulmainen varsi jousitetulla lukitustapilla. Näin varmistetaan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.

Leikkuuarvot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromivanadiiniteräs, kromattu.

Huomautus
Noudata pistotyökalujen pistomittoja ja vertaa niitä säätötyökalun vastaaviin mittoihin (katso käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien yhteydessä!
Lisää pistotyökaluja nelikulmaisella pistovarrella 22×28 mm voidaan toimittaa pyynnöstä.
Toteutus
Erittäin kompakti käännettävä räikkäpää, ulostyöntimellä.

Sopii
Momenttiavaimeen, jossa on nelikiinnitys.

Rakenne
Pudotustaottu; kaikissa työkaluissa pistoliitäntä = suorakaidevarsi jousitetulla lukitustapilla. Näin taataan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.

Lastuamisarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty pistomitta
l₃ = vipuvarren pituus sis. tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromivanadiiniteräs, kromattu.

Huomautus
Noudata pistotyökalujen pistomittaa ja varmista se vastaavalla mitalla säätötyökalussa (katso käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien yhteydessä!
Lisää pistotyökaluja nelikulmaisella pistovarrella 22×28 mm voidaan toimittaa pyynnöstä.

Tekniset tiedot

Tuotetiedot
