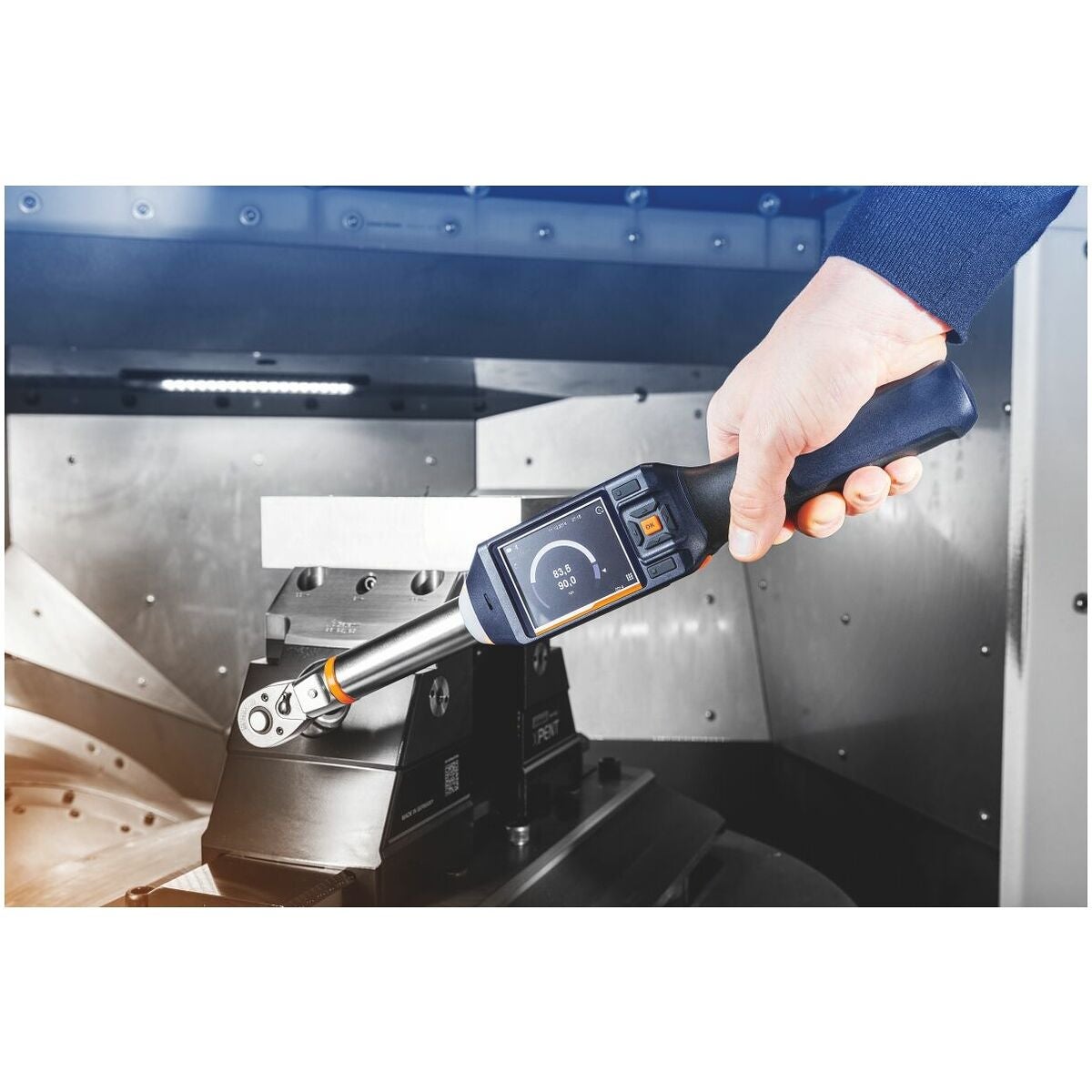

Elektroninen momenttiavain/kulmamittari 500

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: myötäpäivään ±2 %, vastapäivään ±3 %.
Kiertokulma: ±° mittausalueella 100°:een asti, ± % mittausalueella 100°:sta alkaen.

Rakenne

• Näyttö: suuri, kontrastikas, kirkas ja laajasta katselukulmastaan vakaa 2,8 tuuman TFT-näyttö kaksoisasteikolla. Akku- ja muistisymbolilla. Vääntömomentti ja kiertokulma voidaan nähdä samanaikaisesti.
• Näyttötapa: Peak (huippuarvo) ja Track (jatkuva).
• Tilat: vääntömomenttia näyttävä; vääntömomentilla laukeava; kiertokulmalla laukeava; vääntömomentilla laukeava kiertokulman valvonnalla; kiertokulmalla laukeava vääntömomentin valvonnalla. Jopa 100 yksittäistä kiristystapausta voidaan ohjelmoida. Toistuvat kiristystapaukset voidaan koota etenemissuunnitelmaksi (enintään 10 etenemissuunnitelmaa, joissa kussakin enintään 10 kiristystapausta). Kiristystapaukset ja etenemissuunnitelmat voidaan ohjelmoida suoraan avaimessa.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärä ja kellonaika).
• Tietoliitäntä: mahdollinen USB-C:n kautta. Tiedot voidaan viedä .csv-tiedostona.
• Salasanasuojaus: voidaan käyttää suojaamaan valikkoa luvattomalta käytöltä (pääsalasana) ja varmistamaan kiristystapaukset ja etenemissuunnitelmat. Lisäksi voidaan asettaa, että työnkäsittely saa jatkua virheellisen kiristyksen jälkeen vain, jos salasana syötetään.
• Varoitussignaalit ovat haptisia (värinä), optisia (värin muutos näytössä, kaikista tiloista selvästi näkyvä 360° LED-rengas "liikennevalotoiminnolla") ja akustisia (summeri, piippaus). Esivaroituksen ajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitussignaalit voidaan kytkeä pois päältä haluttaessa.
• Helppo ulottumamitan syöttö: Työkaluille, joiden ulottumamitta on muuttunut, tarvitsee syöttää vain uusi arvo. Kaavojen mukainen työläs uudelleenlaskenta jää pois.
• Kotelointiluokka IP40
• 2K-kahva momentti-/kiertokulma-avaimessa tarjoaa erityisen hyvän ergonomian ja suuren voimansiirron.
• Kestää öljyjä, rasvaa, polttoaineita, jarrunesteitä ja hydrauliöljyä.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetus: palautus tehdasasetuksiin on mahdollista.
• Ohjelmistoversion näyttö sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormitusten määrän perusteella.
• Mittayksikkö: Nm, lbfft, lbt·in.

Piirustustiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman vaihtotyökalua
l₂ = momenttiavaimen säädetty ulottumamitta
l₃ = vipuvarren pituus sis. tehtaalla asetettu kalibrointiulottumamitta
L₄ = vaihtotyökalun ulottumamitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toimitussisältö
USB-C-datakaapeli, vaihtoräikkä (suunnanvaihdettava) ulostyöntimellä, 1 yleisesti saatava litiumioniakku tyyppi 18650 3,6 V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liittimen kautta). Sisältää tukevan muovilaukun.

Huomautus
Sopivia vara-akkuja on saatavana numerolla 081574 koko 3500. Laturi neljälle akulle voidaan toimittaa lisävarusteena numerolla: 081590 koko 4ULTRA.

Toimitussisältö taulukkokäyttö
USB-C-datakaapeli, vaihtoräikkä (suunnanvaihdettava) ulostyöntimellä, 1 yleisesti saatava litiumioniakku tyyppi 18650 3,6 V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liittimen kautta). Sisältää tukevan muovilaukun.
Rakenne
kiinteästi asennetulla suunnanvaihtoräikällä.

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: myötäpäivään ±2 %, vastapäivään ±3 %.
Kääntökulma: ±° mittausalueella 100° asti, ± % mittausalueella 100°:sta alkaen.

Rakenne

• Näyttö: Suuri, kontrastikas, valaiseva ja katselukulmaltaan vakaa 2,8" TFT-näyttö kaksoisasteikolla. Paristo- ja muistisymboli. Vääntömomentti ja kääntökulma nähtävissä samanaikaisesti.
• Näyttötapa: Peak (huippuarvo) ja Track (jatkuva).
• Tilat: vääntömomenttia näyttävä; vääntömomentilla laukeava; kääntökulmalla laukeava; vääntömomentilla laukeava kääntökulman valvonnalla; kääntökulmalla laukeava vääntömomentin valvonnalla. Enintään 100 yksittäistä ruuvinkiristystapausta voidaan ohjelmoida. Toistuvat ruuvinkiristystapaukset voidaan yhdistää prosessisuunnitelmaksi (enintään 10 prosessisuunnitelmaa, kussakin enintään 10 ruuvinkiristystapausta). Ruuvinkiristystapaukset ja prosessisuunnitelmat voidaan ohjelmoida suoraan avaimessa.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärä ja aika).
• Dataulostulo: Mahdollinen USB-C:n kautta. Tiedot voidaan viedä .csv-tiedostona.
• Salasanasuojaus: voidaan käyttää suojaamaan valikkoa luvattomalta käytöltä (master-salasana) sekä varmistamaan ruuvinkiristystapaukset ja prosessisuunnitelmat. Lisäksi voidaan asettaa, saako työ jatkua virheellisen kiristyksen jälkeen vain, jos salasana syötetään.
• Varoitussignaalit ovat haptisia (tärinä), optisia (värinmuutos näytössä, kaikista tiloista hyvin näkyvä 360° LED-rengas "liikennevalotoiminnolla") ja akustisia (summeri, piippaus). Esivaroituksen ajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitussignaalit voidaan poistaa käytöstä tarpeen mukaan.
• Helppo ulottumamitan syöttö: Työkaluille, joiden ulottumamitta on muuttunut, tarvitsee syöttää vain uusi arvo. Työläs kaavojen mukainen uudelleenlaskenta jää pois.
• Kotelointiluokka IP40
• 2K-kahva momentti-/kulma-avaimessa takaa erityisen hyvän ergonomian ja korkean voimansiirron.
• Kestävä öljyjä, rasvaa, polttoaineita, jarrunesteitä ja hydrauliöljyä vastaan.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: Palautus tehdasasetuksiin on mahdollinen.
• Ohjelmistoversion näyttö sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormitusten lukumäärän jälkeen.
• Mittayksikkö: Nm, lbfft, lbt·in.

Leikkaustiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipupituus ilman lisätyökalua
l₂ = momenttiavaimeen asetettu ulottumamitta
l₃ = vipupituus sis. tehdasasetuskalibroinnin ulottumamitan
L₄ = lisätyökalun ulottumamitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toimitussisältö
USB-C-datakaapeli, pistettävä räikkäväännin (käännettävä) ulosheittäjällä, 1 yleinen litiumioniakku tyyppi 18650 3,6 V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liitännän kautta). Sis. tukeva muovisalkku.

Huomautus
Sopivat vara-akut löytyvät numerolla 081574 koko 3500. Laturi 4 akulle voidaan toimittaa lisävarusteena numerolla: 081590 koko 4ULTRA.

Toimitussisältö taulukkokäyttö
USB-C-datakaapeli, pistettävä räikkäväännin (käännettävä) ulosheittäjällä, 1 yleinen litiumioniakku tyyppi 18650 3,6 V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liitännän kautta). Sis. tukeva muovisalkku.
