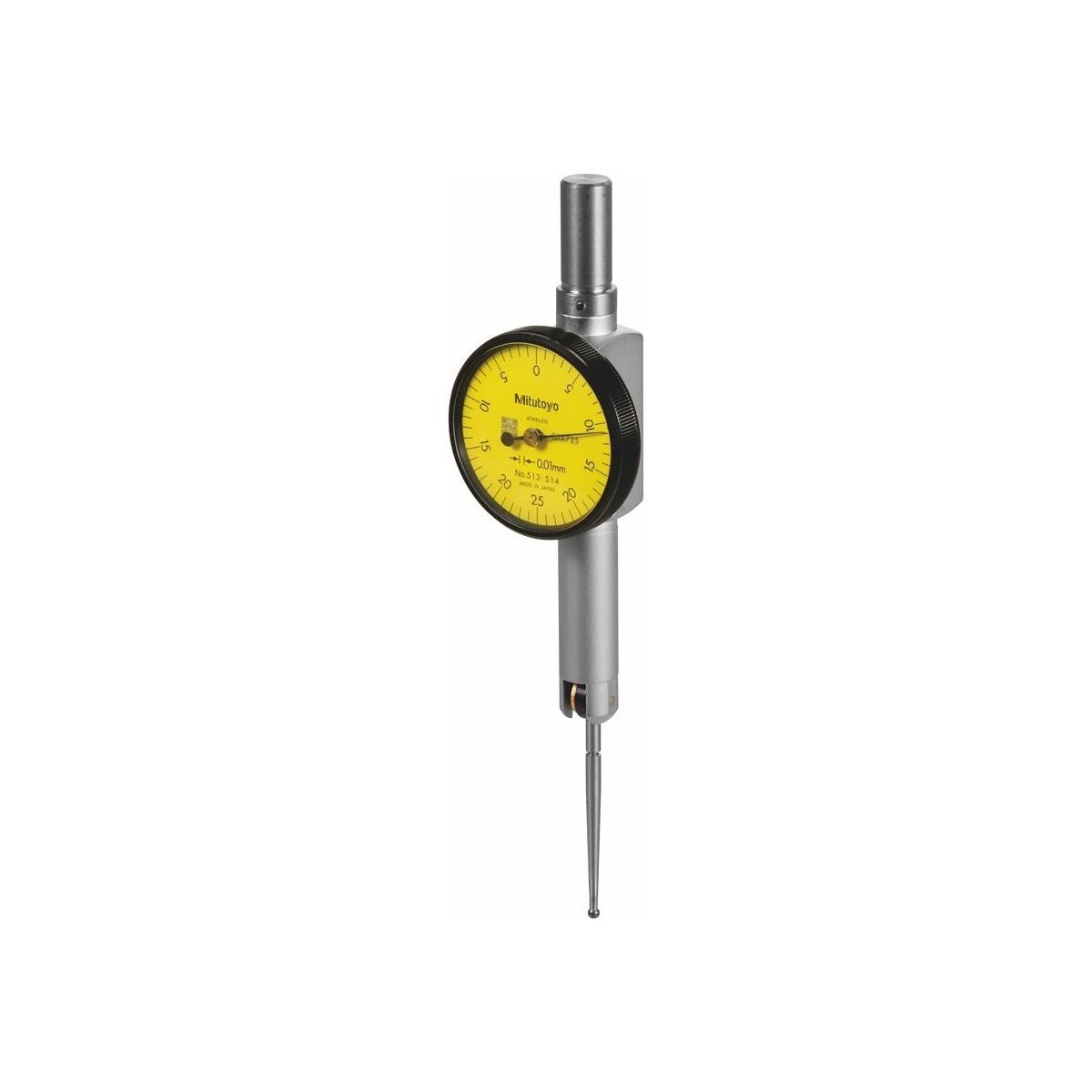

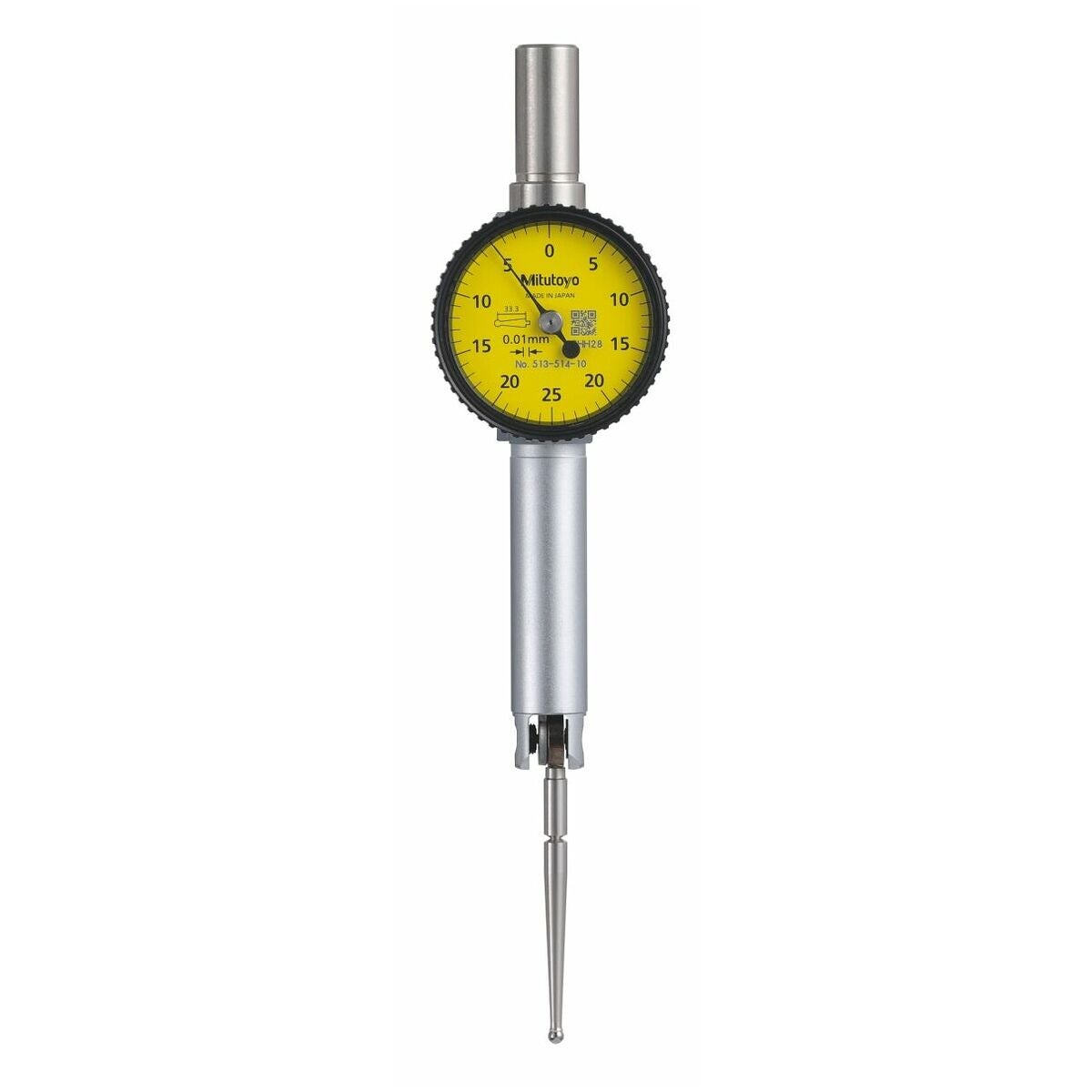

vipumittakello, pieni malli

Tuotekuvaus

Rakenne
Vipumittakellot, joissa pitkä mittauskärki. Lukema 1/100.

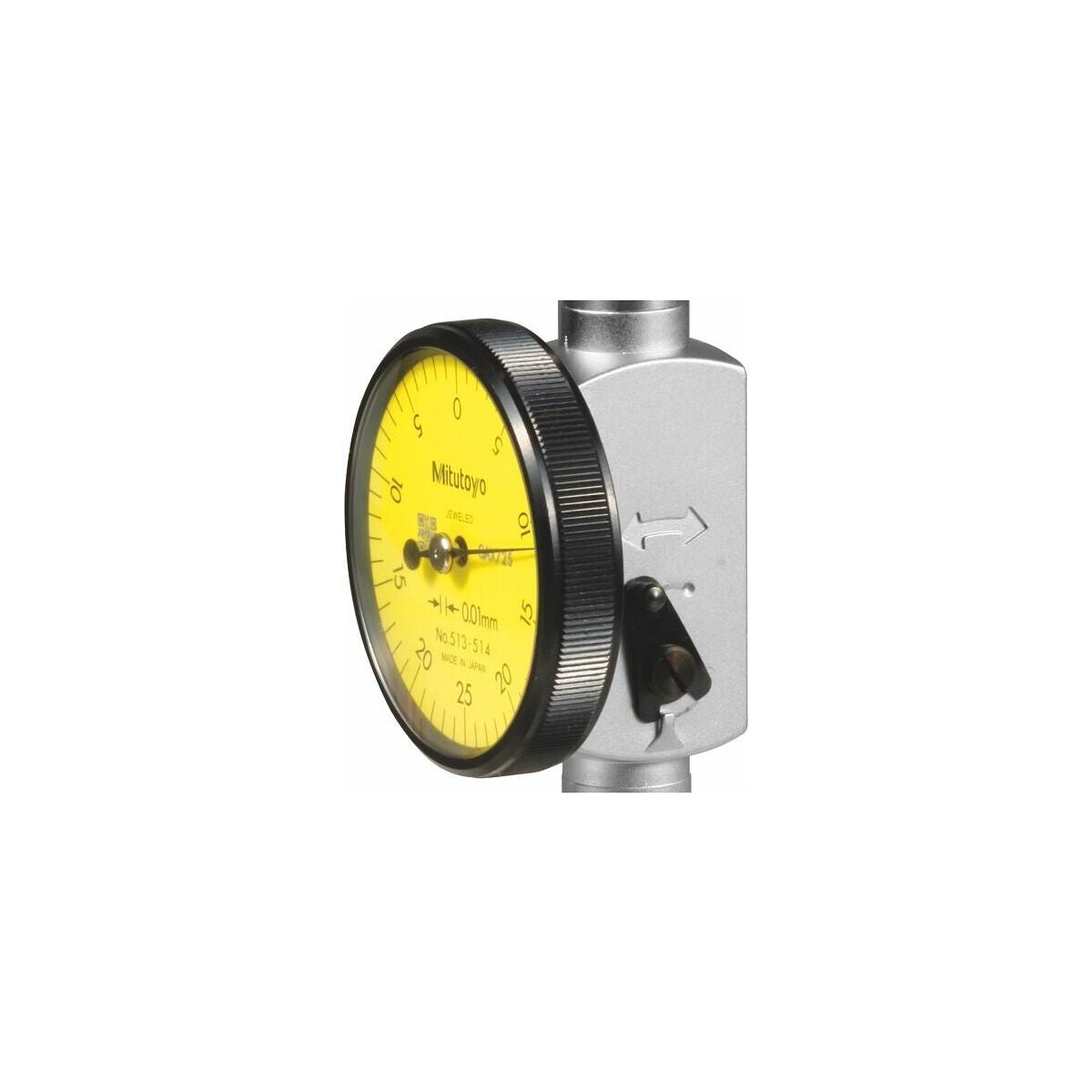

Runko ilman tukiprismoja. Mittaussuunnan vaihtovipu. Kiinteästi ruuvattu kiinnitysvarsi.
Erittäin tarkat vipumittakellot, joissa ruostumattomaan teräkseen laakeroitu mittakoneisto; kätevä ja tukevarakenteinen. Runko ja lohenpyrstöohjain ovat yhdestä kappaleesta, mikä tekee kiinnityksestä erittäin taivutusjäykän. Korroosiosuoja rungon mattakromauksella.
Mitutoyo − Jalokivilaakeroitu mittakoneisto, kovametallinen mittauskuula. Ei herkkä magneettikentille.

Käyttötiedot
Tarkaksi vertailumittariksi nimellismitasta poikkeaman tarkistukseen, keskeisyyden tarkistukseen, sisämittauksiin, rinnakkaisuuden ja tasaisuuden tarkistukseen sekä työkappaleiden kohdistukseen.

Toimitussisältö
Sis. kiinnitystapin ⌀ 8 mm.

Erikoisvarusteet
Neliskantpidin nro 436511, keskityspidin nro 436512, nivelmittateline nro 359680.

Varaosa

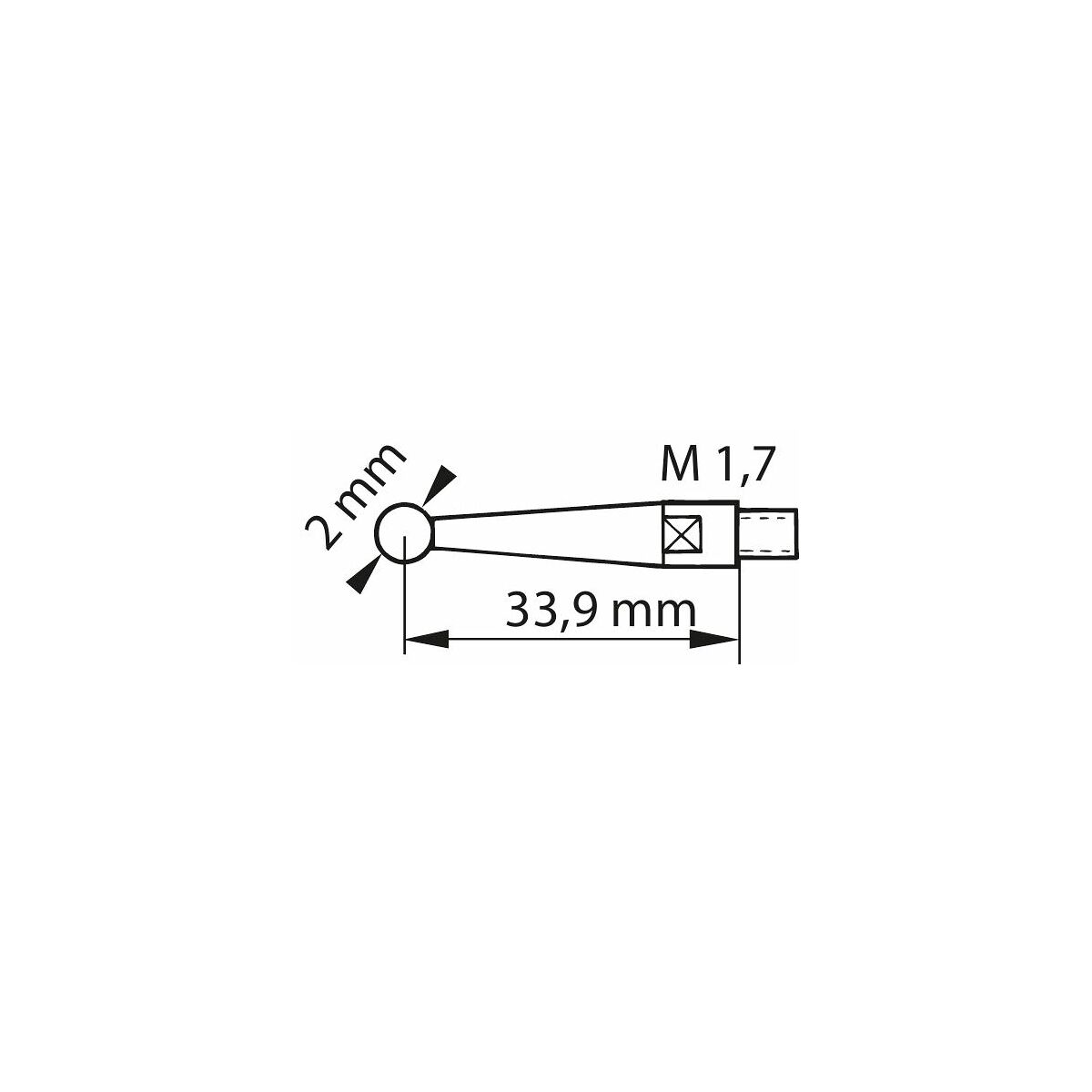

Vaihtokärjet kovametallilla tai rubiinikuulalla voidaan tilata helposti osoitteesta www.hoffmann-group.com.
Huomautus
Lisätiedot DIN 2270: Lukema 0,01 − Poikkeama-alue 10 µm, kokonaispoikkeama-alue 13 µm, mittausarvon kääntymisalue 3 µm.

Rakenne
Vipumittakellot pitkällä mittakärjellä. 1/100-lukemalla.
Runko ilman pitoprismoja. Suunnanvaihtovipu mittaussuunnan muuttamiseen. Kiinteästi ruuvattu kiinnitysvarsi.
Erittäin tarkat vipumittakellot, joissa mittamekanismi on laakeroitu ruostumattomaan teräkseen; kätevä ja tukeva rakenne. Runko ja lohenpyrstö on valmistettu yhtenä kappaleena, mikä tekee kiinnityksestä erittäin jäykän taivutusta vastaan. Korroosiosuoja rungon mattakromauksella.
Mitutoyo – jalokivilaakeroitu mittamekanismi ja kovametallinen mittakuula. Ei herkkä magneettikentille.

Käyttötiedot
Tarkkana vertailumittalaitteena nimellismitasta poikkeaman tarkastukseen, keskeisyyden tarkastukseen, sisämittauksiin, rinnakkaisuuden ja tasaisuuden tarkastukseen sekä työkappaleiden kohdistamiseen.

Toimitussisältö
Sis. kiinnitystapin ⌀ 8 mm.

Erikoistarvikkeet
Nelikanttikiinnitin nro 436511, keskityskiinnitin nro 436512, nivelmittateline nro 359680.

Varaosa
Vaihtokärjet kovametalli- tai rubiinikuulalla on helppo tilata osoitteesta www.hoffmann-group.com.

Tekniset tiedot

Tuotetiedot
