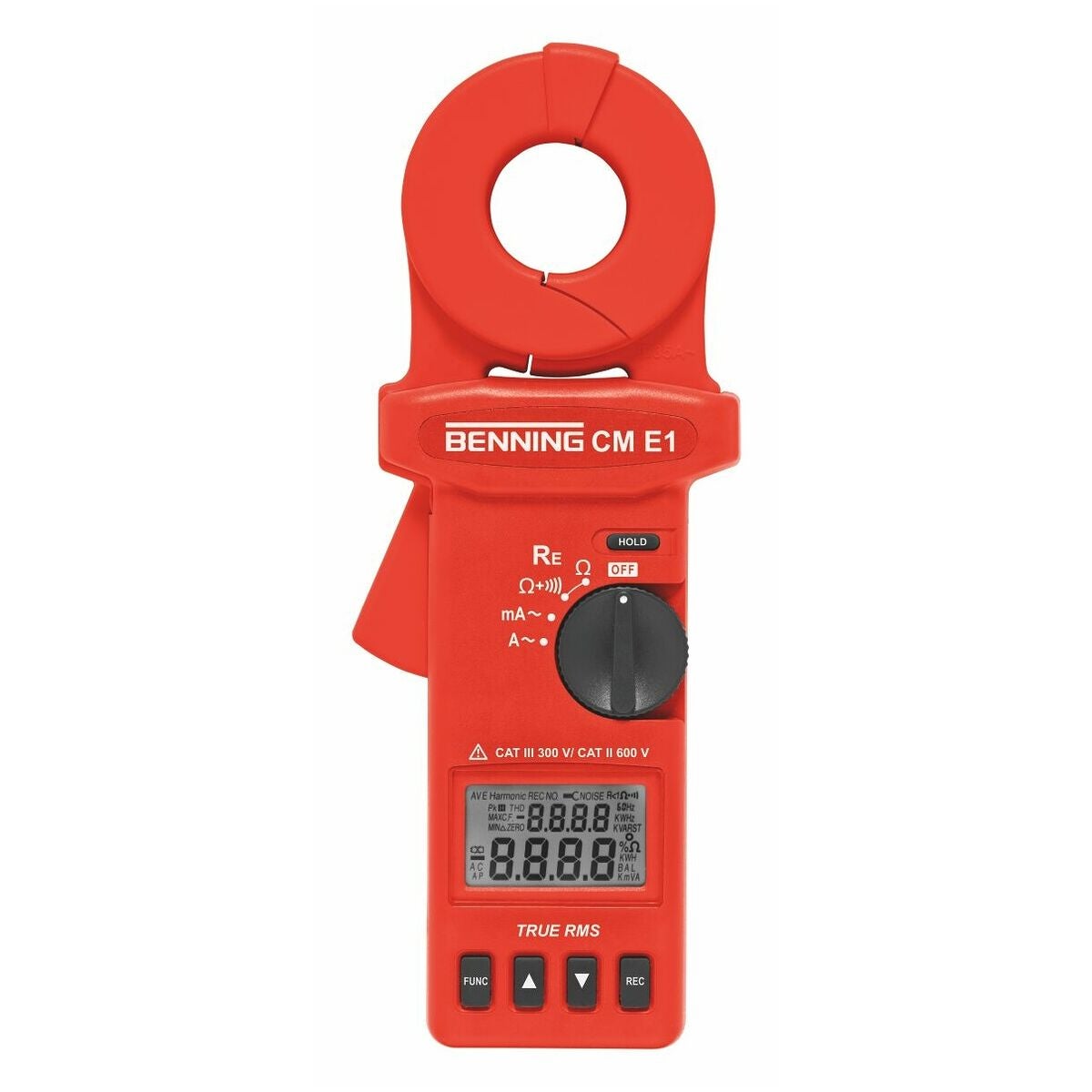

Maadoituspihdit CM E1 CME1

Tuotekuvaus

Malli
Mittaustoiminnot:

• Maasilmukan vastuksen mittaus RE useissa maadoitetuissa maadoitusjärjestelmissä.
• Vuoto- ja kuormitusvirtojen mittaus alueella 0,3 mA – 35 A TRUE RMS -mittausmenetelmällä.

Ominaisuudet:

• Tarkka TRUE RMS -mittausmenetelmän (todellisen tehoarvon mittausmenetelmä) ansiosta.
• Optinen ja akustinen hälytystoiminto liian suurten maadoitusvastusten tapauksissa.
• Suuri maadoituspihtien halkaisija 38 mm.
• Mittausarvomuisti/tiedonkeruulaite 116 mittausta varten.
• Automaattinen kalibrointi käynnistyksen yhteydessä.
• Mittausluokka CAT III 300 V.
• Toimitetaan kestävässä suojakotelossa ja vertailuvastussilmukan kanssa.

Toiminto

• Maadoituspihdeissä on induktiokäämit ja anturikäämit.
• Induktiokäämitys indusoi virran virtauksen koteloituun maadoitusjohtimessa vakio-vaihtojännitteellä U (f = 3,333 kHz).
• Anturikäämitys mittaa indusoitua virran virtausta.
• BENNING CM E1 mittaa (laskee) koko maasilmukan vastuksen Rs = U / I.

Tunnus
Näyttöalue: 9999
Perustarkkuus: 1 %
Virta AC: 0,3 mA – 35 A
Vastus: RE-silmukka 0,025 Ω – 1500 Ω
Muisti/tiedonkeruulaite: HOLD, REC (116 mittausarvoa)
Mittausmenetelmä: TRUE RMS
Pihdit aukeavat enint.: 38 mm
Mittausluokka: CAT III 300 V

Etu
Maadoitusjohtimen irrottaminen ei ole välttämätöntä (usein vaikeaa, koska se on syöpynyt).
Antureiden/apumaadoitusjohdinten asettaminen ei ole tarpeen.
Nopea ja helppo mittaus.
Turvallinen tarkastajalle ja sähköjärjestelmälle (maadoitus pysyy paikallaan mittauksen aikana).
Ei häiriöitä sähköjärjestelmään maadoitusjohtimen irrottamisesta johtuen.

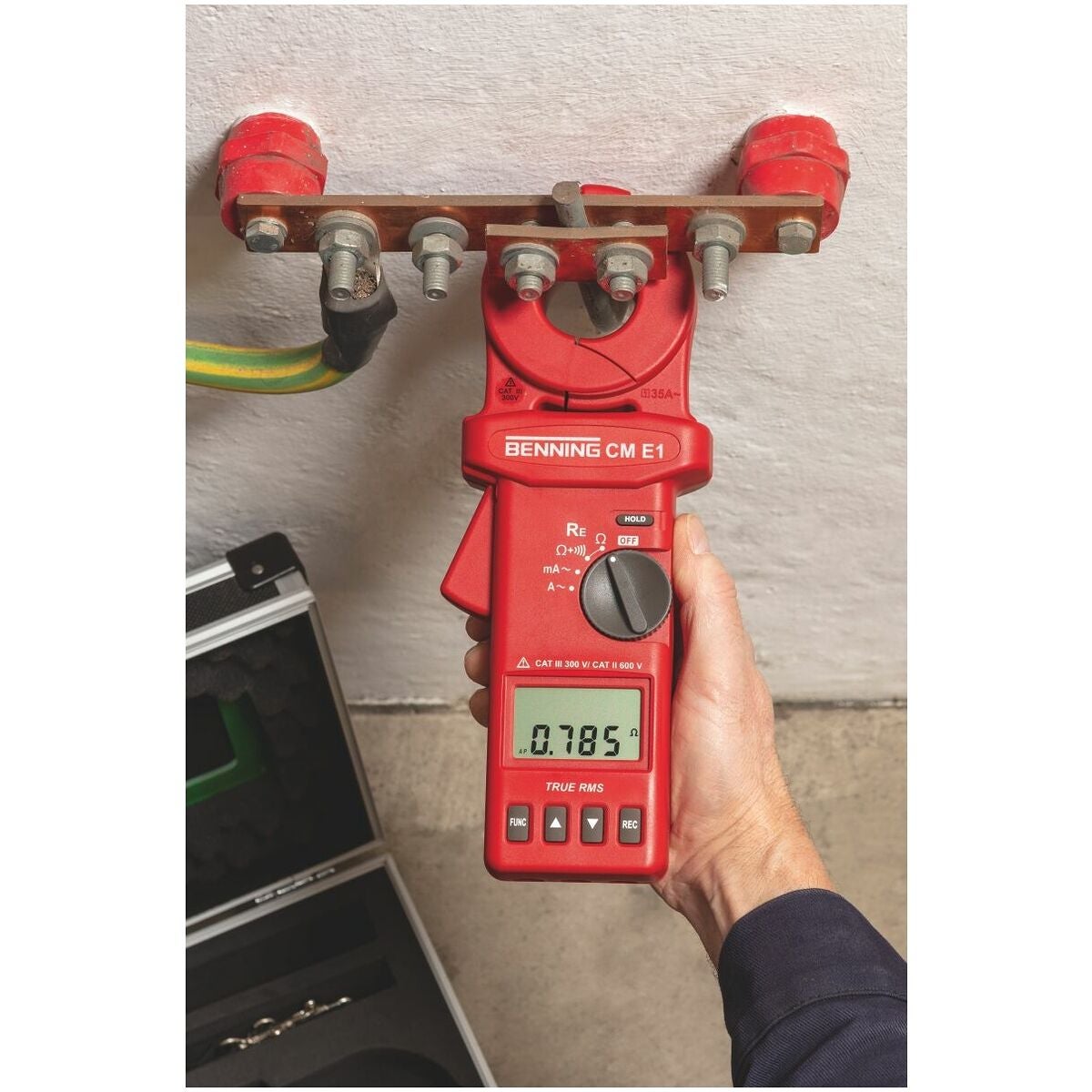

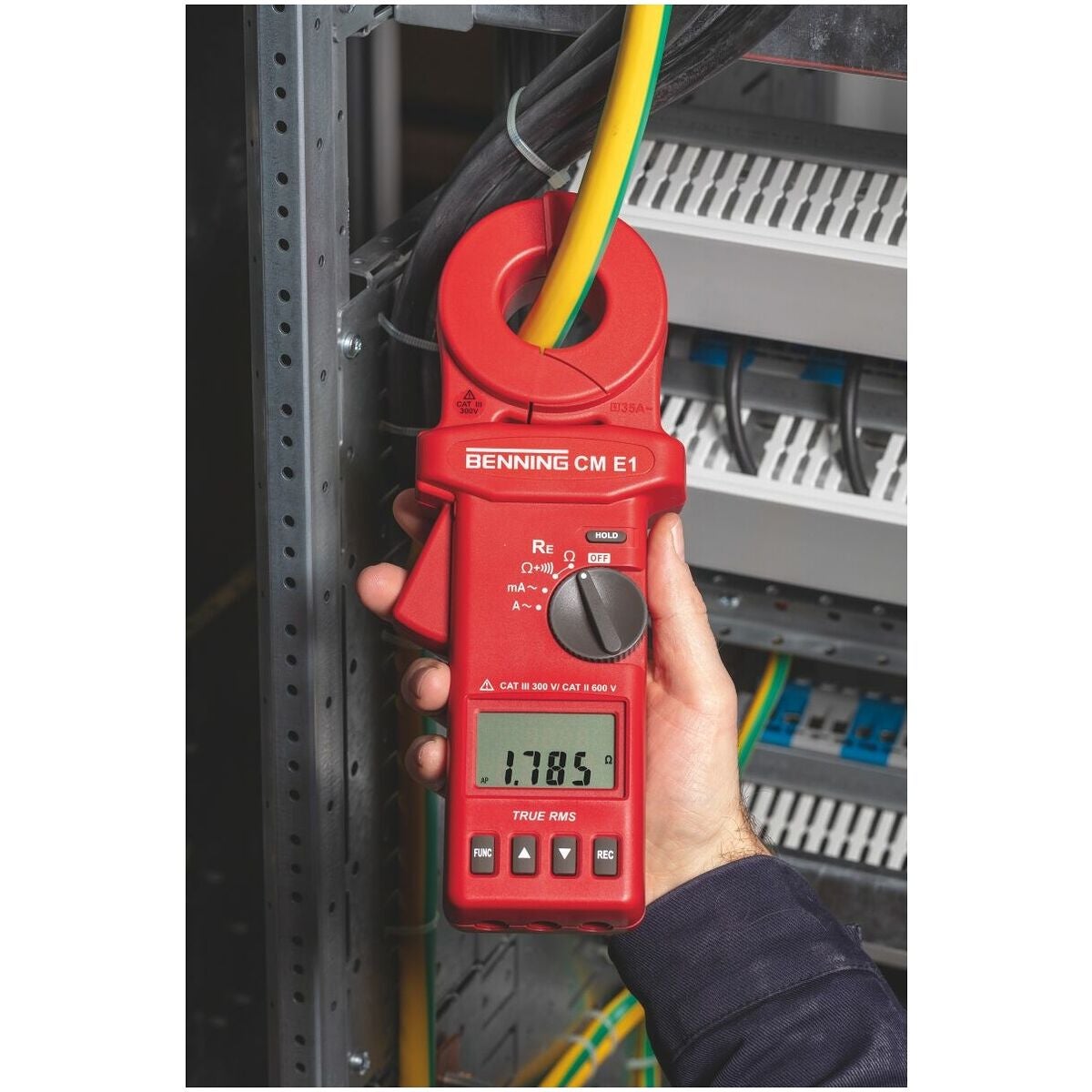

Käyttö
Esim. sähköjärjestelmät, joissa on rinnakkaiset maadoitukset:
Ilmajohtoverkostot päämaadoituksella.
Rakennusten ukkosenjohdatinjärjestelmät.
Katuvalaistus, tietoliikennesovellukset, tuulienergia...

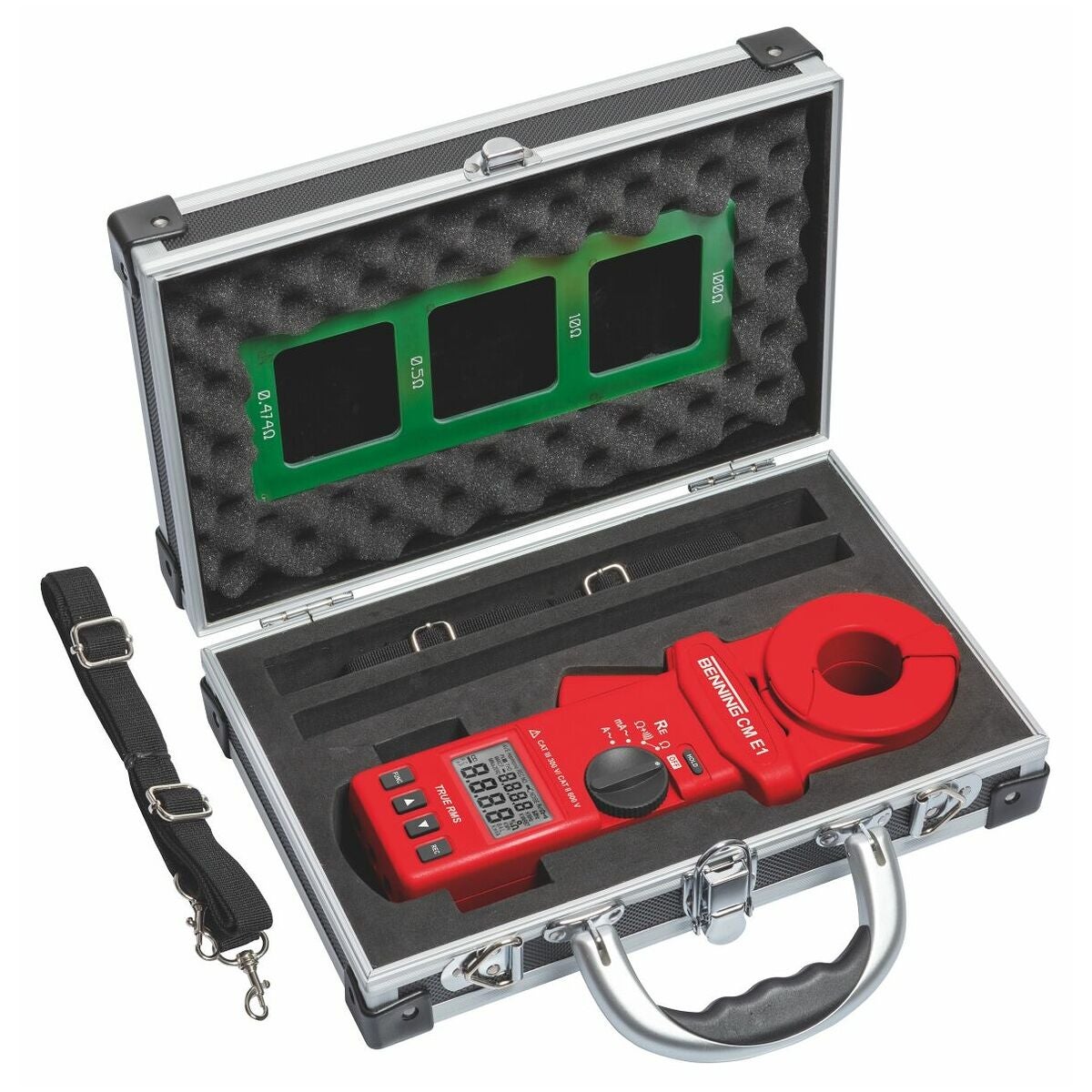

Toimituksen sisältö

• BENNING CM E1
• Kuljetuslaukku olkahihnailla (10217859)
• Vertailuvastussilmukka (10217860)
• 9 V:n lohkoparisto (IEC 6 LR61)
• Käyttöohje
