Setting Bench SB 1

Tuotekuvaus

Rakenne

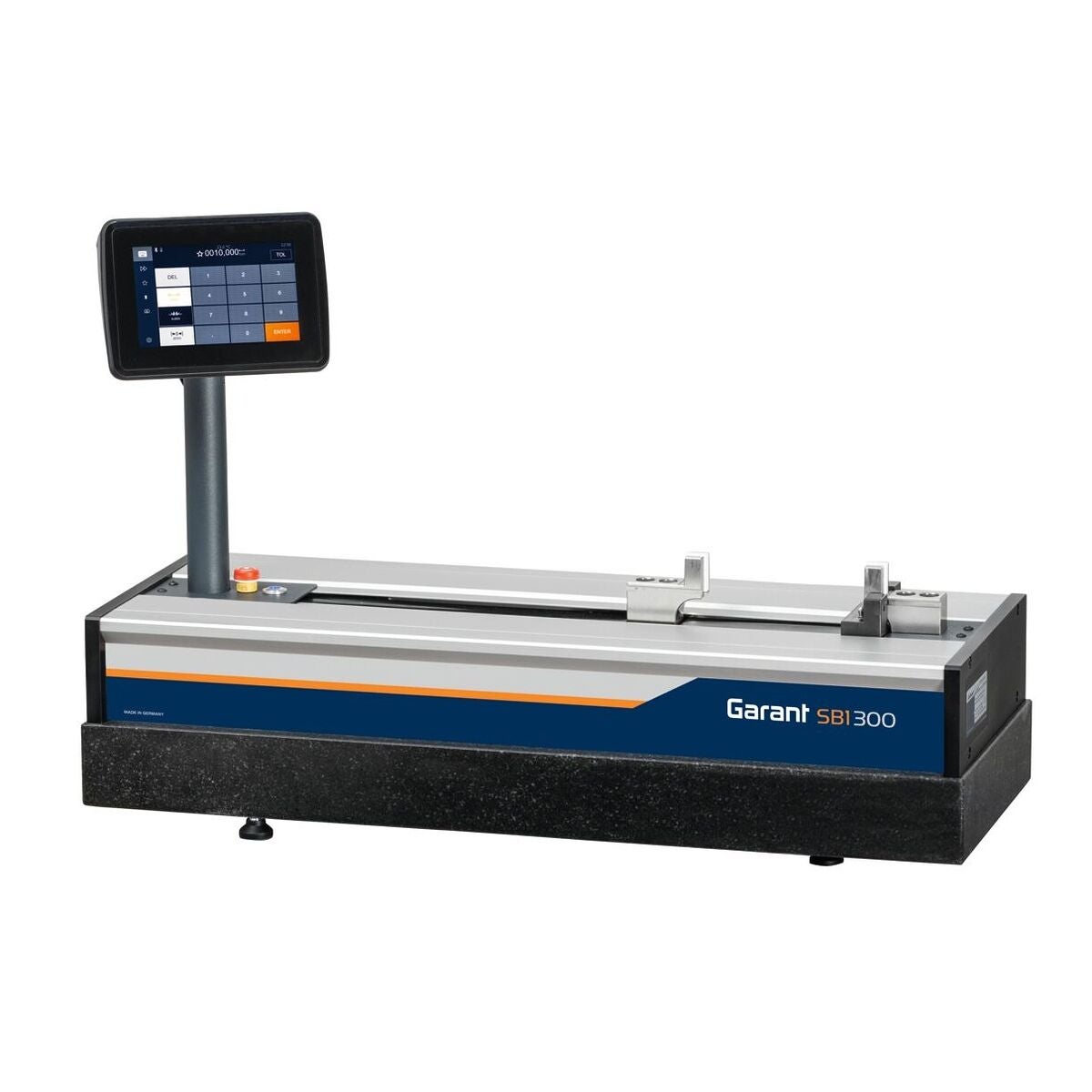

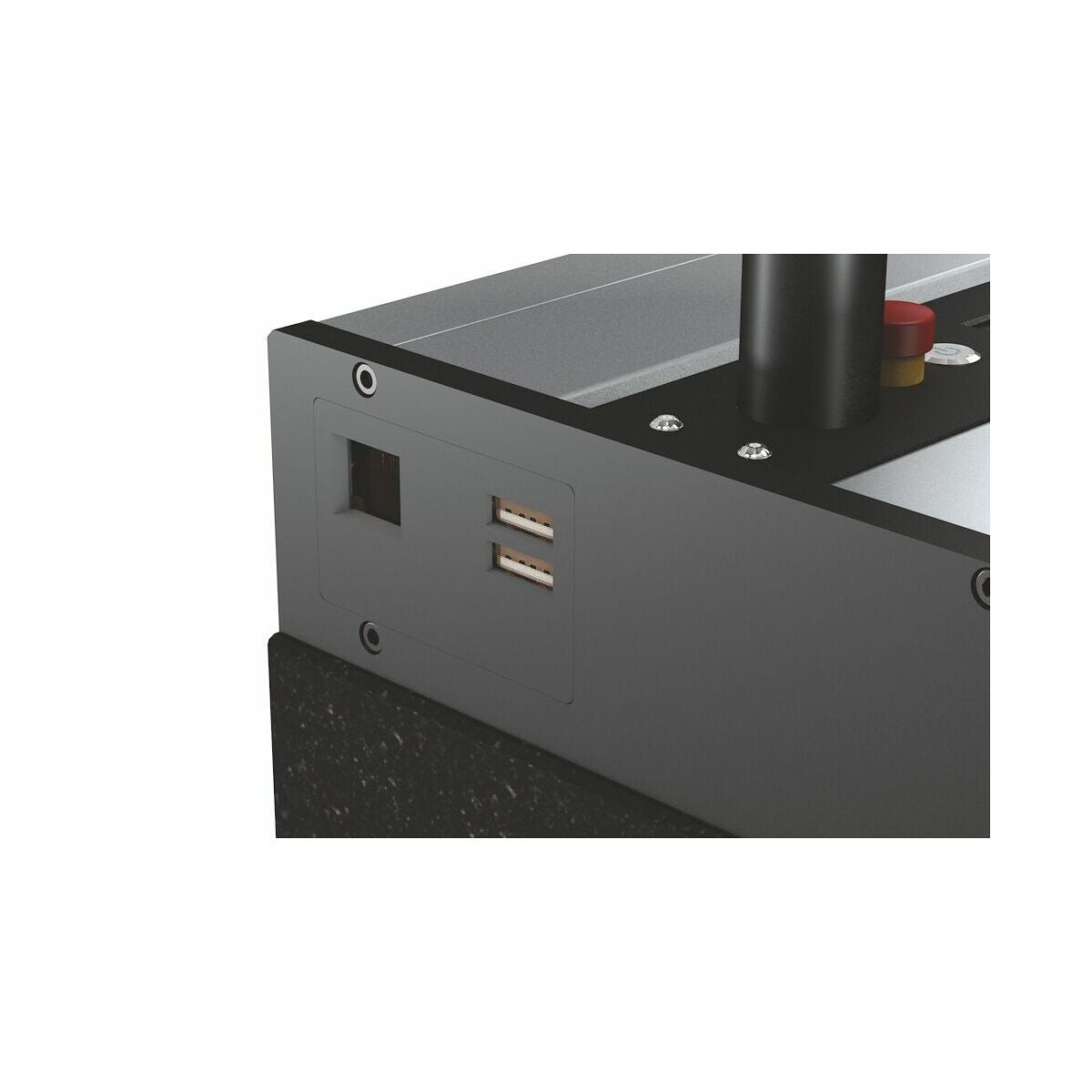

Yksinkertainen ja helposti käytettävä vaakasuuntainen asetuslaite, jossa on työpajakäyttöön soveltuva kosketusnäyttö sisä- ja ulkomittalaitteiden esiasetusta varten. Laitteessa on korkealaatuinen viimeistely, massiivinen graniittijalusta ja erittäin tarkat ohjaukset. Erittäin tarkka moottorinohjausyksikkö säätää asetettuja lähtöarvoja reaaliajassa myös silloin, kun käytetään erilaisia mittalaitteita. Monikielinen ohjelmisto. USB-liitäntä tulostimelle ja skannerille.
Yhteensopiva HCT- (Hoffmann Group Connected Tools) -sovelluslisävarusteen kanssa. Saatavilla maksutta Androidille ja iOS:lle. Voidaan käyttää myös Human Interface Device (HID) -toiminnon kautta.

Toiminto

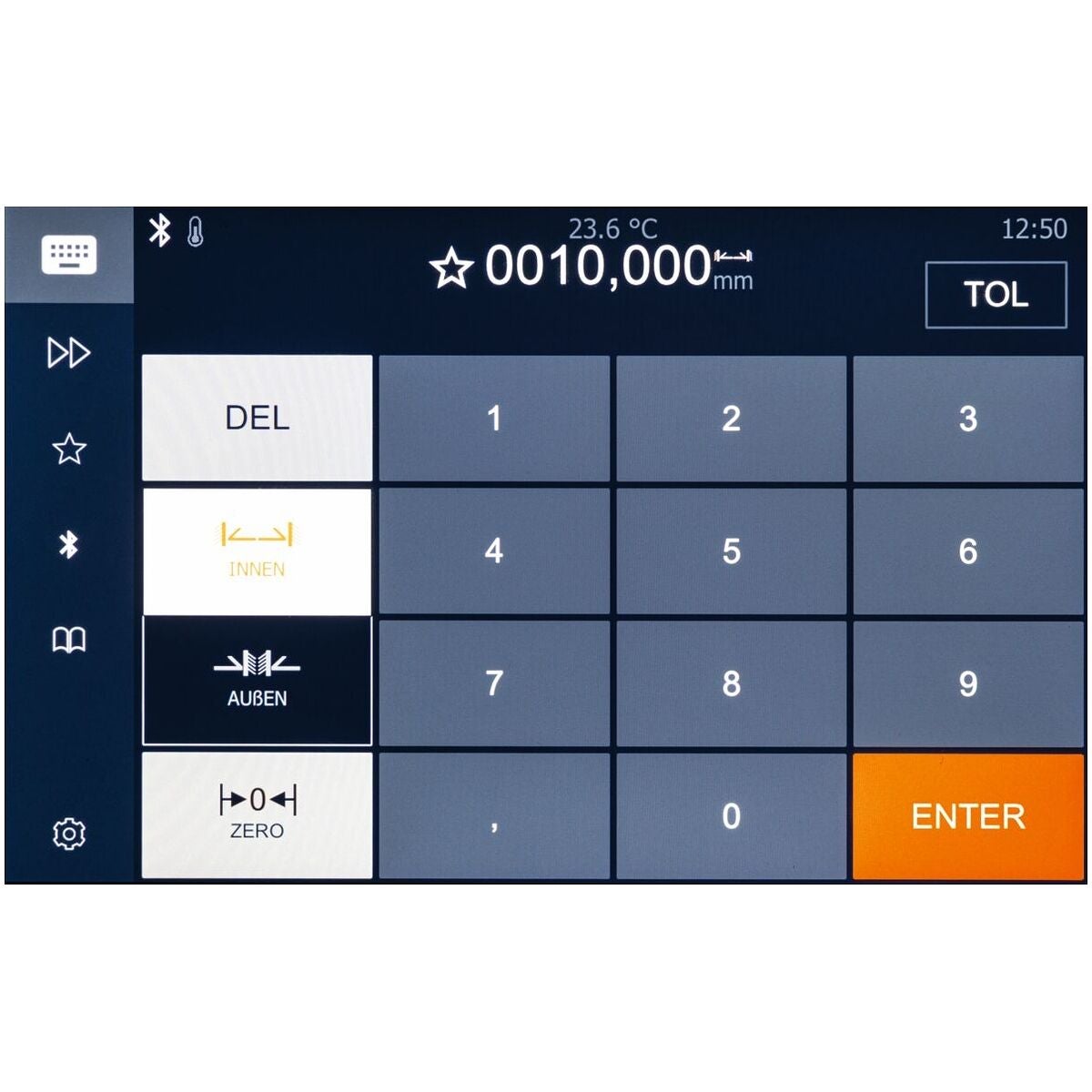

• Sisä- ja ulkomittojen syöttö voidaan tehdä millimetreinä tai tuumina.

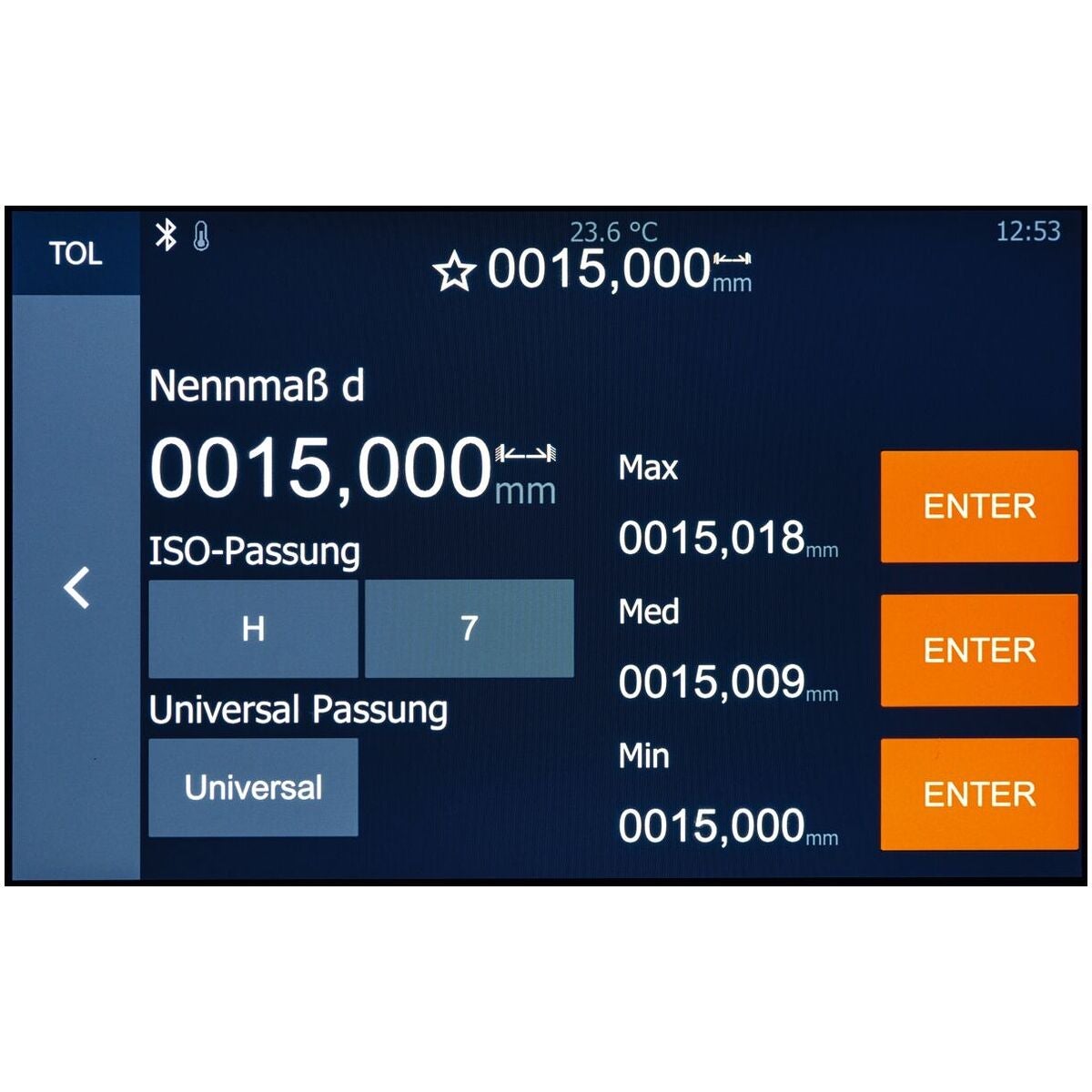

• Integroitu toleranssilaskin, jossa pikavalinta minimi-, maksimi- ja keskiarvoille.
• Suosikkien tallennus mittalaitteiden toistuvaa asetusta varten.
• Tapahtumahistoria tallennetaan ja voidaan hakea milloin tahansa.
• Esiasetettujen arvojen (nimellismittojen) langaton tiedonsiirto toleransseineen GARANT HCT -mittakelloon (nro 498999, koko STICK).

Toimitussisältö
Sisältää verkkolaitteen, pölysuoja-/suojakotelon, tehdaskalibroinnin, käyttöohjeen ja kuljetustelineen.

Lisävarusteet
Adapteri nro 439910; 439912; 439915; 439916, tulostin nro 085505, 2D-viivakoodiskanneri nro 439930 koko 1950GHD, pistorasialista nro 081163; 081179, nro 498999 STICK HCT-toimintoa varten, digitaalinen mittakello HCT nro 434336; 434342.

Huomautus
Mittauspoikkeaman raja-arvo (MPE) standardin VDI/VDE/DGQ/DKD 2618, lehti 17.2 mukaisesti. Sallitut ympäristöolosuhteet 20 °C ±3 K, mitattuna kalibroiduilla normaaleilla tai normaalimittalaitteilla integroitua lämpötilakompensaatiota käyttäen.
Markkinoilla olevissa uudemmissa setting bench -laitteissa HCT-toimintoa voidaan laajentaa ohjelmistopäivityksen avulla – ota yhteyttä mittausteknikkoihimme.
Liitäntä valinnaisen HCT (Hoffmann Group Connected Tools) -mobiilisovelluksen kautta on mahdollinen, kun luettelo vaihdetaan alkaen 2025-01-08.
Käyttötarkoitus
Käyttötarkoitus

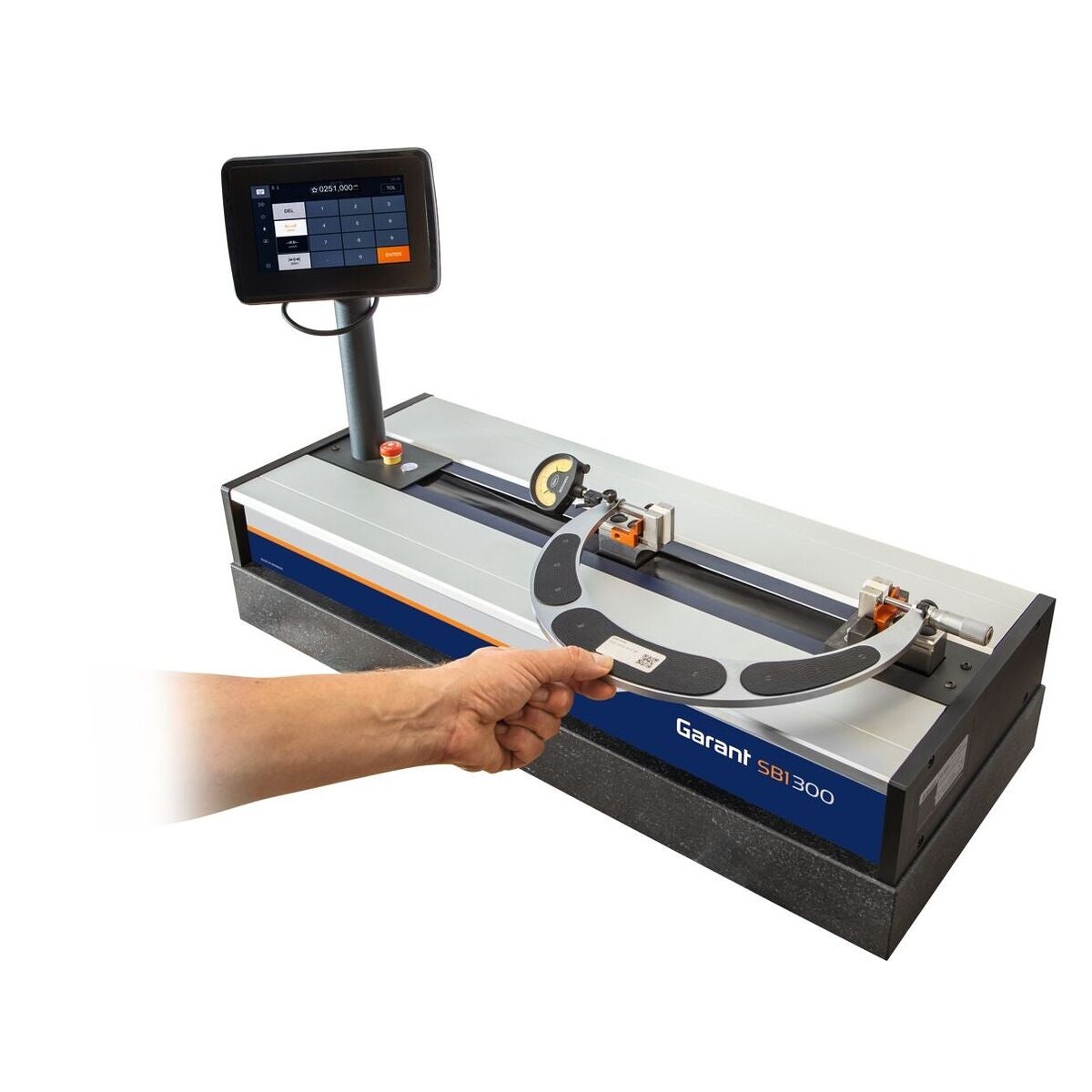

• Ulko- ja sisämittalaitteiden sekä reikä- ja yleismittalaitteiden asettamiseen ja kalibrointiin.
• Teolliseen käyttöön.
• Käytä vain, jos asennus on tehty ohjeiden mukaisesti ja koneen turva- ja suojalaitteet ovat täysin toimintakuntoisia.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Käytä adapteria tuotenumero 439910–439916 tarkkaa asettamista varten.
• Käytä vain tasaisella ja puhtaalla alustalla.
• Pistotulppatyyppi F käytettäväksi 230 V sähköverkossa. Käytä sopivaa virtajohtoa muille pistorasiatyypeille.

Sopimaton käyttö

• Älä siirrä keraamisia välyspaloja, jos esineitä tai kehon osia on liikealueella.
• Älä kohdista koteloon voimakasta puristuskuormitusta.
• Älä tee omavaltaisia muutostöitä tai muutoksia.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä lamppua alueilla, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä altista lamppua voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä käytä mobiilina asetuslaitteena.

Rakenne
Yksinkertainen ja helppokäyttöinen vaakasuuntainen esiasetuslaite, jossa on työpajakelpo kosketusnäyttö sisä- ja ulkomittalaitteiden esiasetukseen. Laitteessa on korkealaatuinen viimeistely, massiivinen graniittijalusta ja erittäin tarkat johteet. Erittäin tarkka moottoriohjain säätää asetetut lähtöarvot reaaliajassa, vaikka eri mittalaitteita asetetaan paikalleen. Monikielinen ohjelmisto. USB-liitäntä tulostimelle ja skannerille.
Yhteensopiva valinnaisen HCT- (Hoffmann Group Connected Tools) -sovelluksen kanssa. Saatavilla maksutta Androidille ja iOS:lle. Voidaan käyttää myös Human Interface Device (HID) -tilassa.

Toiminnot

• Sisä- ja ulkomittojen syöttö millimetreinä tai tuumina.
• Integroitu toleranssilaskin pikavalinnoilla minimi-, maksimi- ja keskiarvoille.
• Suosikkien tallennus mittalaitteiden toistuvaa esiasetusta varten.
• Kulku (historia) tallennetaan ja se voidaan hakea milloin tahansa.
• Langaton esiasetettujen arvojen (nimellismitat) ja toleranssien tiedonsiirto GARANT HCT -mittakelloon (nro 498999 koko STICK).

Toimitussisältö
Sis. virtalähde, pölysuojahuppu, tehdaskalibrointi, käyttöohje, kuljetinteline.

Erikoisvarusteet
Adapteri nro 439910; 439912; 439915; 439916, tulostin nro 085505, 2D-viivakoodiskanneri nro 439930 koko 1950GHD, pistorasialista nro 081163; 081179, nro 498999 STICK HCT-toimintoa varten, digitaalinen mittakello HCT nro 434336; 434342.

Huomautus
Mittapoikkeaman raja-arvo (MPE) standardin VDI/VDE/DGQ/DKD 2618 lehden 17.2 mukaan. Sallitut ympäristöolosuhteet 20 °C ±3 K, mitattuna kalibroiduilla normaalikappaleilla tai normaalimittalaitteilla integroitua lämpötilakompensaatiota käyttäen.
Markkinoilla oleviin uudempiin setting bencheihin HCT-toimintoa voidaan laajentaa ohjelmistopäivityksellä – ota yhteyttä mittausteknikoihimme.
Yhteys valinnaisen HCT-mobiilisovelluksen (Hoffmann Group Connected Tools) kautta on mahdollinen, kun luettelo vaihtuu alkaen 2025-01-08.
