Uran työntöpidin pitkä ⌀ DS 32 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Huomautus
- Yksittäiset pidinkoot soveltuvat eri uraleveyksille. Näissä tapauksissa on mahdollisuuksien mukaan aina käytettävä pidin- ja teräpalayhdistelmän optimaalista yhdistelmää (sama koko) maksimaalisen vakauden saavuttamiseksi.
- Sorveissa ilman Y-akselia käytä eksentripuslaa nro 290391–290393 Y-koordinaatin tarkkaan säätöön.
- Monitoimikoneissa käytä kohdistuslaitetta nro 290397 ja mittakelloa karan orientoinnin tarkistamiseen.
Huomio
Käytä aina vähimmäisesiporausläpimittaa, joka vastaa uraleveyttä (esim. uraleveys 14 mm = vähimmäisesiporausläpimitta 38,22 mm).
Tekniset tiedot
| Varren pituus ls | 100 mm |
|---|---|
| Kiinnitys | yhdistelmävarsi |
| Tuotetyyppi | Ura- ja profiilisorvaustyökalu |
| Sisäinen jäähdytys | kyllä |
| Ruuvit | 290399 1 |
| Sisäinen | kyllä |
| Varren tyyppi | Yhdistelmävarsi |
| Varren mitat | 32 |
| Sopii uraleveydelle m | 2 mm; 2 mm; 2 mm |
| R2 | 3.25 mm |
| Varren ⌀ | 32 mm |
| Tehollinen pituus l1 | 34.5 mm |
| Keskisiirtymä l3 | 3.65 mm |
| Esiporauksen vähimmäisreiän halkaisija dmin | 7.03 mm; 7.03 mm; 7.03 mm |

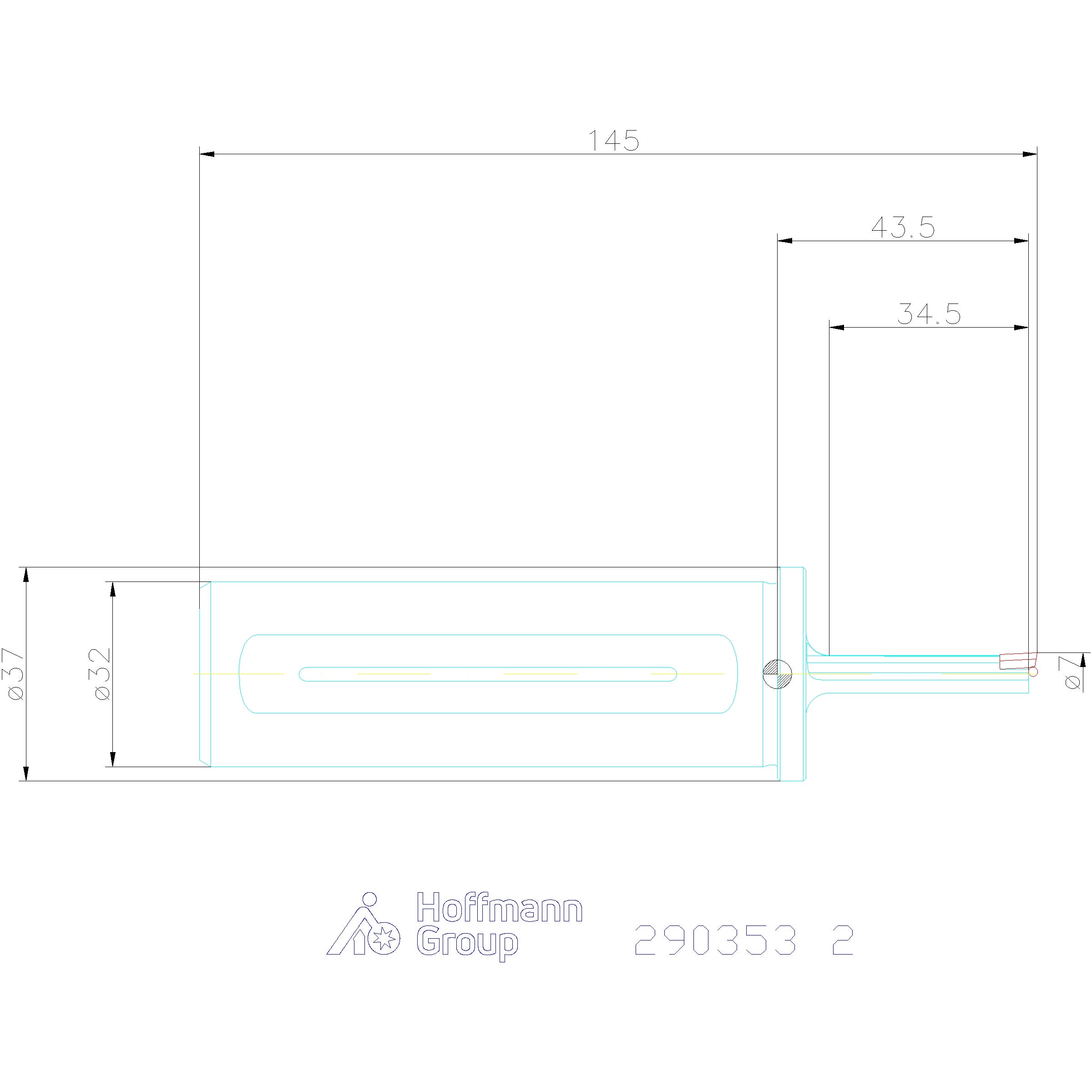

Media
Tuotetiedot
| Tuotenumero | 290353 |
|---|---|
| EAN | 4045197882912 |
