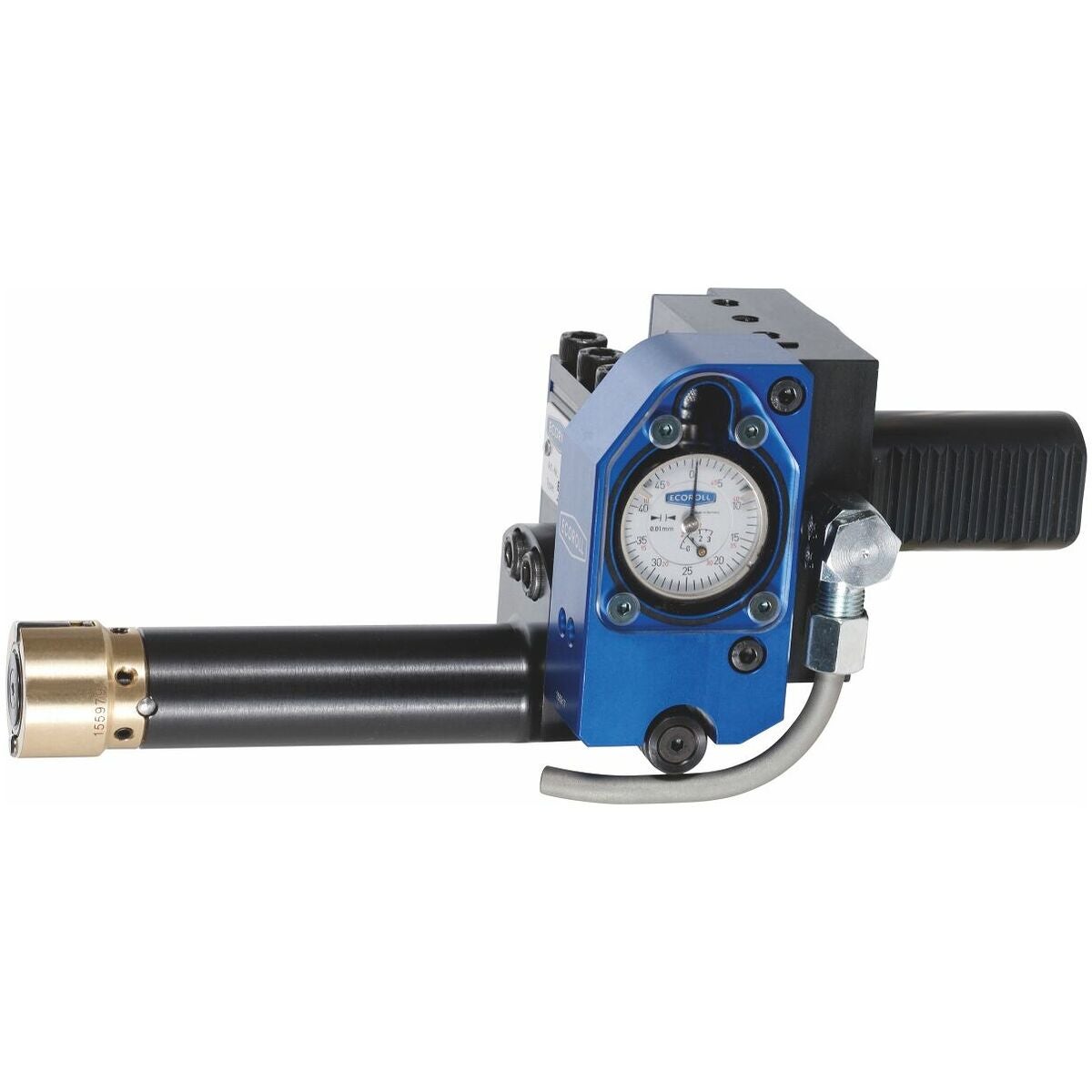

Sileävälssityökalu EGI5-32AI universal

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Ecoroll
Tuotenumero
291530
Leikkaussuunta: vasta- ja myötäpäivään

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Rakenne
Käyttöön CNC- ja perinteisissä sorveissa.
Symmetrinen rakenne – voidaan käyttää yleiskäyttöisesti oikea- ja vasenkätisenä versiona.

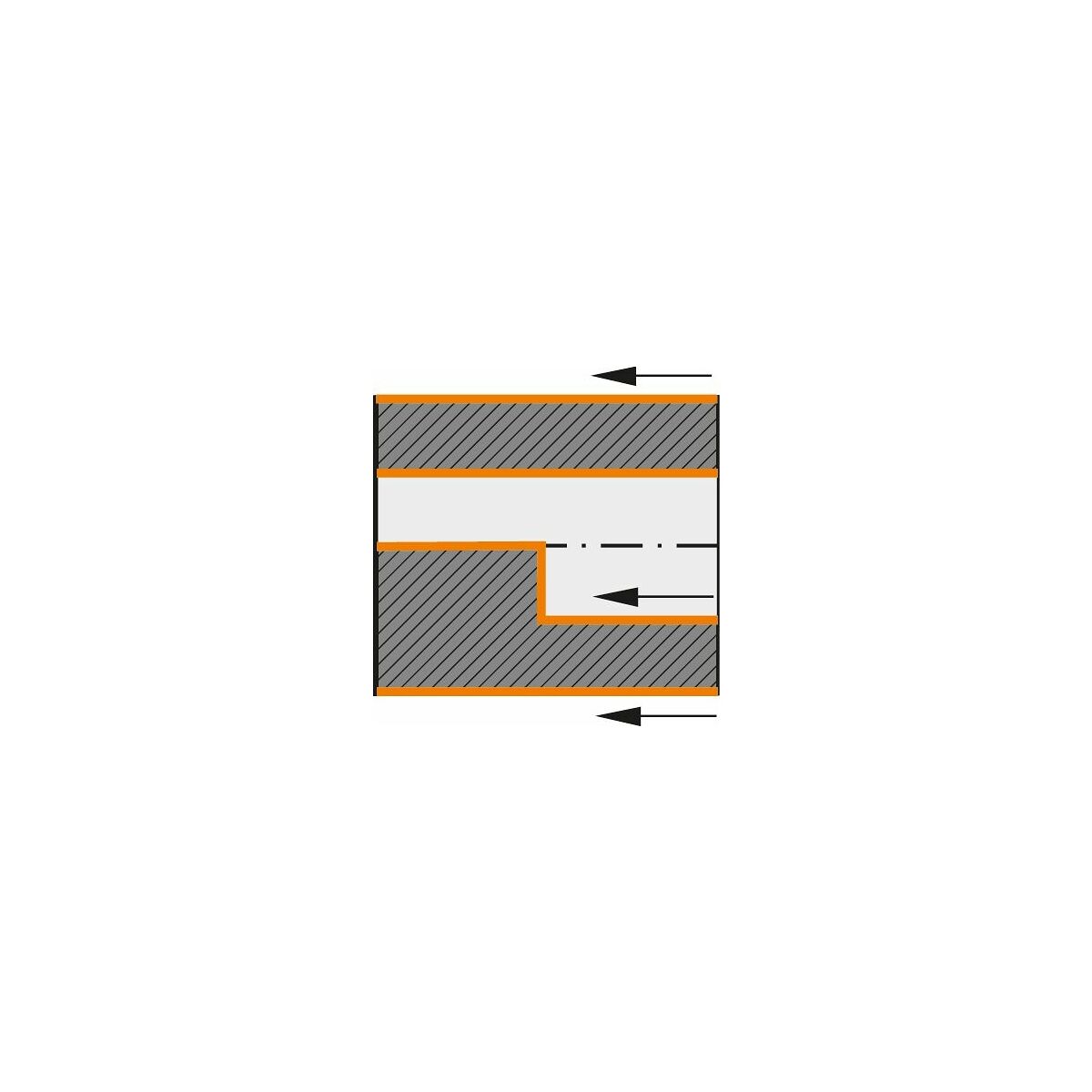

Suuri joustavuus ulko- ja sisäpuolisen käytön ansiosta.
Halkaisijasta riippumaton (suositusalueen sisällä) sisätyöstössä.

Etu
Pinnanlaatu Rz < 1 µm mahdollinen.
Syöttö mahdollinen jopa 1 mm/kierros (pintakäsitelty).
Tasaiset tulokset valssausvoiman jatkuvan mittauksen ansiosta.

Käyttötiedot
Mekaaniseen pinnan viimeistelyyn.
Kaikkien metallisten materiaalien työstöön, joiden lujuus on enintään 1400 N/mm2 ja kovuus enintään 45 HRC.
Ulko-⌀ alkaen 10 mm ja sisä-⌀ alkaen 32 mm.

Toimitussisältö
Kaksi vararullaa sisäänrakennettuna pitimeen.

Huomautus

  • Muita varren liitäntöjä saatavissa pyynnöstä.
  • Yksityiskohtaiset tekniset suositukset löytyvät käyttöohjeesta.
    • <Sopii taulukkokäyttöön
    ⌀-alue ulkopuoli (suositus): 10 mm – 100 mm
    ⌀-alue sisäpuoli (suositus): 32 mm – 150 mm



    Rakenne
    Käytettäväksi CNC- ja perinteisissä sorveissa.
    Symmetrinen rakenne – voidaan käyttää yleiskäyttöisesti oikea- ja vasenkätisenä versiona.
    Korkea joustavuus ulkoisen ja sisäisen käytön ansiosta.
    Halkaisijasta riippumaton (suositellulla alueella) sisäisessä työstössä.

    Etuna
    Pinnanlaatu Rz < 1 µm mahdollinen.
    Syöttö mahdollinen jopa 1 mm/kierros (pintakäsitelty).
    Tasaiset tulokset valssausvoiman jatkuvan mittauksen ansiosta.

    Käyttötiedot
    Mekaaniseen pinnan viimeistelyyn.
    Kaikkien metallisten materiaalien työstöön, joiden lujuus on enintään 1400 N/mm2 ja kovuus enintään 45 HRC.
    Ulko-⌀ alkaen 10 mm ja sisä-⌀ alkaen 32 mm.

    Toimitussisältö
    Kaksi vararullaa integroituna pidikkeeseen.

    Huomautus

    • Muita varren liitäntöjä saatavilla pyynnöstä.
    • Yksityiskohtaiset tekniset suositukset löytyvät käyttöohjeesta.

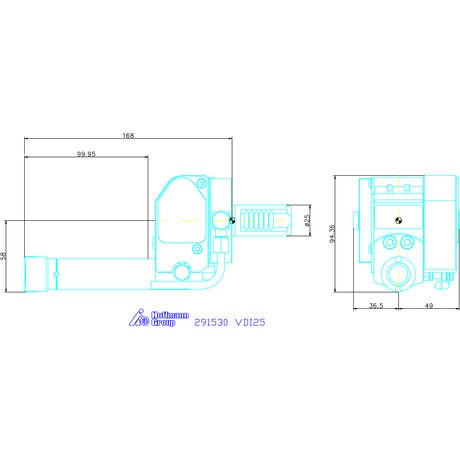

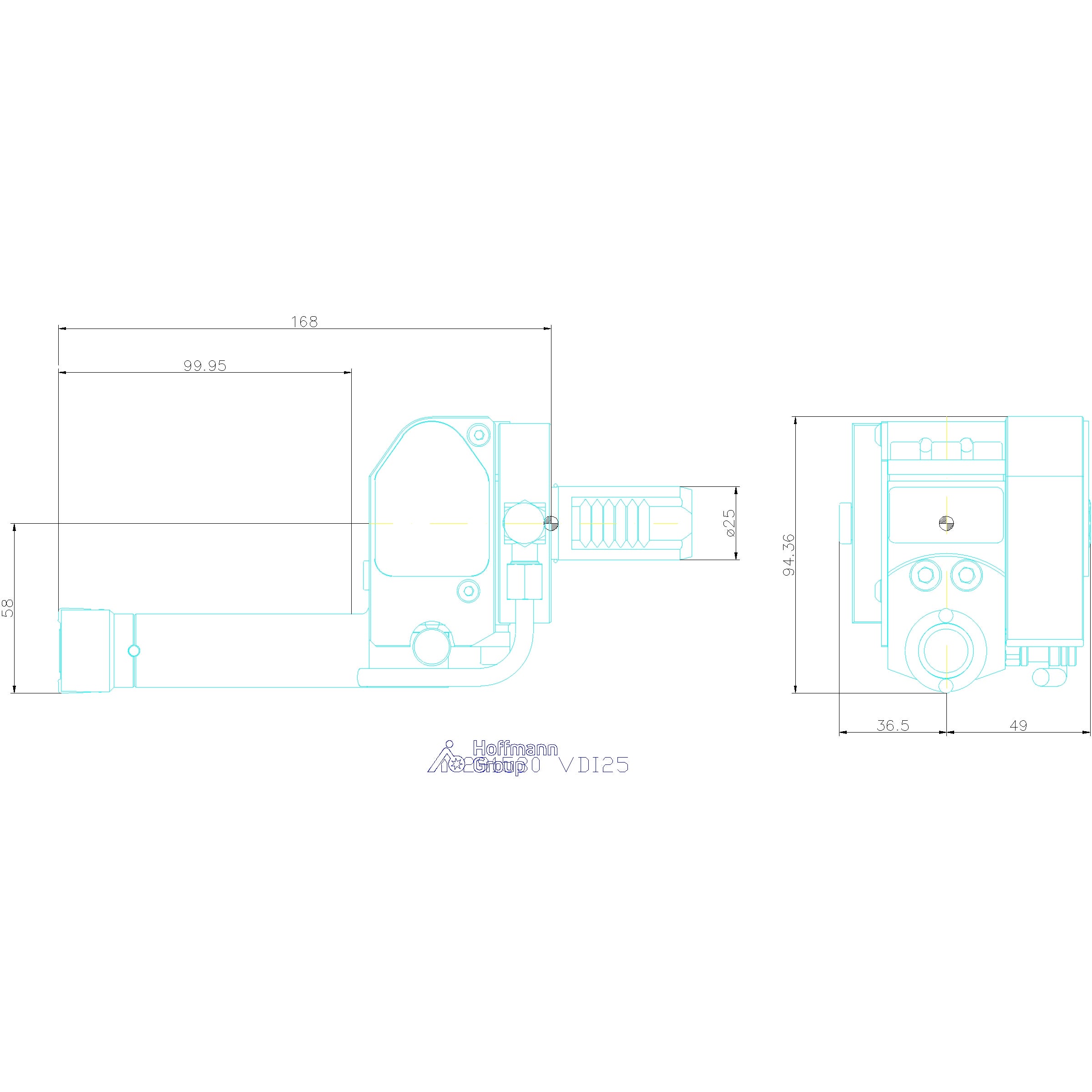

    Tekniset tiedot

    Lastuamissuunta vasen ja oikea
    Tuotetyyppi Sileävalssaustyökalu
    Varren kiinnitystyyppi VDI25
    Kärjen keskipisteen siirtymä f 58 mm
    Rullan ⌀ 5 mm
    Suurin valssausvoima 3 kN
    Varren kiinnitystyyppi VDI25
    Ulkonema pituus la 168 mm
    Tehollinen pituus ln 100 mm
    Min. halkaisija ⌀ 32 mm

    Media

    ToolScout https://toolscout.com/processdata?articlenumber=291530&lng=fi

    Tuotetiedot

    Tuotenumero 291530
    EAN 4060491000251
