Esireikäporras-keskityspora HSS-E A tasaisella pinnalla, pinnoittamaton
!
Tuote ei ole enää valikoimassa. Katso korvaavat vaihtoehdot alta.
Tuotekuvaus
Malli
Porraskeskityspora kierteitettyjen esireikien keskitykseen muodon A mukaan.
Yhdistettyyn valmistukseen keskitys, aloitusviiste ja esireikäporaus yhdessä ainoassa työvaiheessa.
Lisäpinta varressa.
Käyttötiedot
N
65
N
65
N
60
P
28
P
30
P
30
P
9
P
7
M
7
N
35
K
28

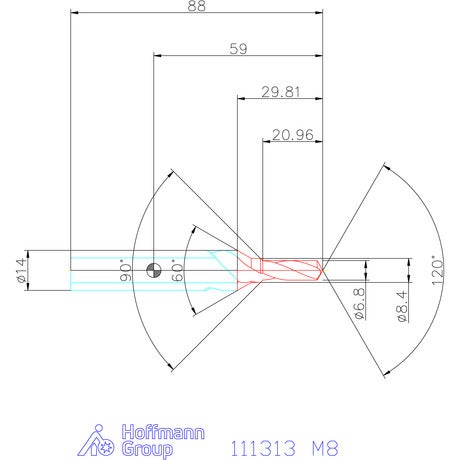

Tekniset tiedot
| Tuotetyyppi | Keskityspora |
|---|---|
| Leikkausmateriaali | HSS E |
| Normi | DIN 332/2 |
| Materiaalille (värirengas) | Ilman |
| Toleranssi nimellis-⌀ | 0 / -0,05 |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tyyppi | A |
| Kiinnitys | Sylinterimäinen varsi, toleranssi h7 |
| Upotuskulma | 60 astetta |
| Lastuamissuunta | Oikea |
| Halkaisija ⌀ | 6.8 mm |
| Terien lukumäärä z | 2 |
| Varren halkaisija ds | 14 mm |
| Kokonaispituus l | 88 mm |
| Syöttö f teräkselle < 900 n/mm2 | 0.12 mm/k |
| Työkappaleen-⌀:lle | 150 − 180 mm |

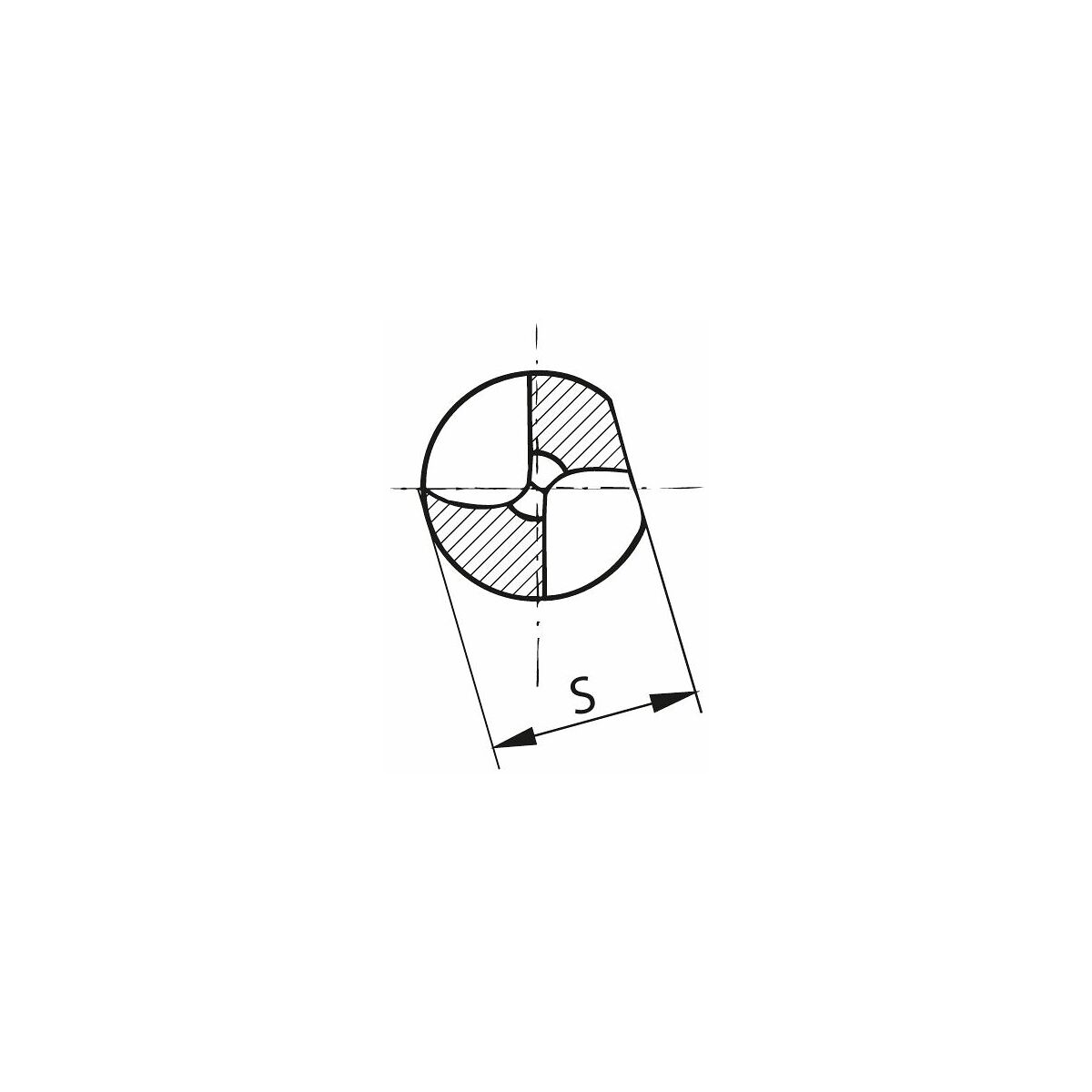

| S − 0,1 | 12.5 mm |
| Leikkausmateriaali | HSS E |
| Askelkorkeus l2 2. askel 2 | 23 mm |
| ⌀ d2 2. vaihe 2 | 14 mm |
| Askelkorkeus l1 1. askel 2 | 19 mm |
| ⌀ d1 1. viisteellä ±0,05 | 8.4 mm |
Media
Tuotetiedot
| Tuotenumero | 111313 |
|---|---|
| EAN | 4062406101978 |
