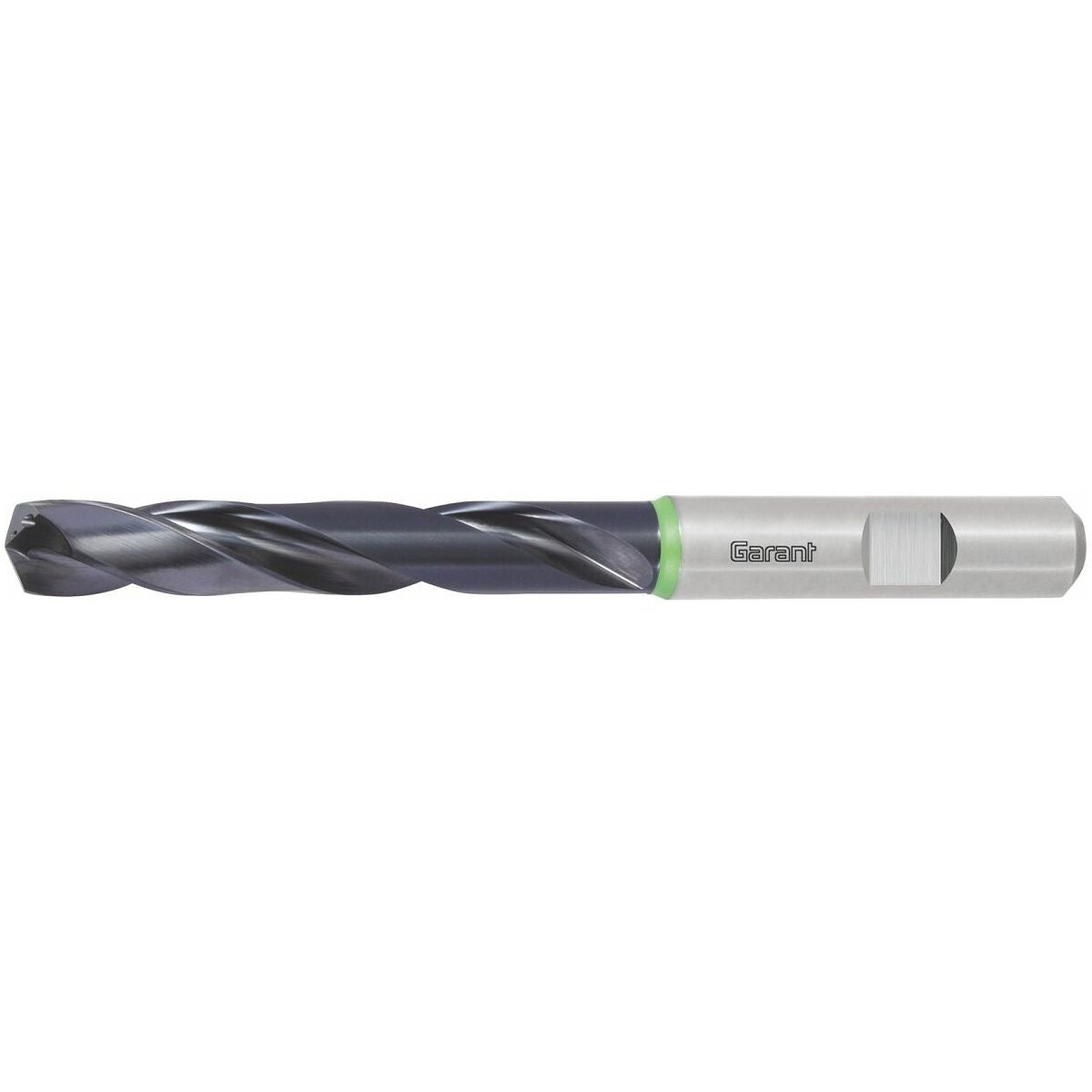

HM-HPC-poranterä, sylinterivarsi DIN 6535 HB, TiAlN

Tuotekuvaus

Rakenne
Vahva ydin ja erikoiskärkitys − näin syntyy leikkaava poikkisärmä, jolla on korkea keskitystarkkuus. Suuri suoruus ja pyöreys porareiässä 4 ohjauslistan ansiosta. Erinomainen lastunpoisto 4 sisäisen jäähdytyskanavan ansiosta alkaen ⌀ 3,8 mm. Jopa ⌀ 3,7 mm:ssä 2 sisäisellä jäähdytyskanavalla.
140° kärkikulma ja erityinen leikkaustoleranssi p6 pilottireikien optimaaliseen poraukseen.

Huomautus
Lastu-uran pituus L_C = L₂ + 1,5 × D_C.
Pilottireikää suositellaan syvärei’ille alkaen 12×D ja se vaaditaan ehdottomasti syvärei’ille 20×D:stä 30×D:hen.
Pilottireikä lisää aina prosessivarmuutta.Huomautus
Toimitusaika: 12 työviikkoa
Vähimmäistilausmäärä: 3 kpl
Asiakaskohtainen erikoisvalmistus:
Peruutus on mahdollista enintään 3 työpäivän kuluessa tilausvahvistuksen vastaanottamisesta. Palautus ei ole mahdollinen. Pidätetään oikeus yli- tai alitoimitukseen ±10 % (vähintään 1 kpl).

Rakenne
Vahva ydin ja erikoishuippuhiominen – näin syntyy leikkaava poikkisärmä, jolla on korkea keskiöintitarkkuus. Korkea suoruus ja pyöreys porareiässä 4 ohjauslistan ansiosta. Erinomainen lastunpoisto 4 sisäisen jäähdytyskanavan ansiosta alkaen ⌀ 3,8 mm. ⌀ 3,7 mm asti 2 sisäisellä jäähdytyskanavalla.
140° kärkikulma ja erityinen leikkuutoleranssi p6 pilottireikien optimaaliseen poraukseen.

Huomautus
Lastu-uran pituus L_C = L₂ + 1,5 × D_C.
Pilottireikää suositellaan syvärei’ille alkaen 12×D ja se on ehdottomasti tarpeen syvärei’ille 20×D–30×D.
Pilottireikä parantaa aina prosessivarmuutta.

Käyttötiedot

P

170

P

130

P

120

P

110

P

65

M

75

M

70

K

95
