Hienosäätöporasetti ⌀ 39,9 − 100,1 mm ER25 Er25

Tuotekuvaus

Rakenne
⌀-alueelle 39,9–100,1 mm.

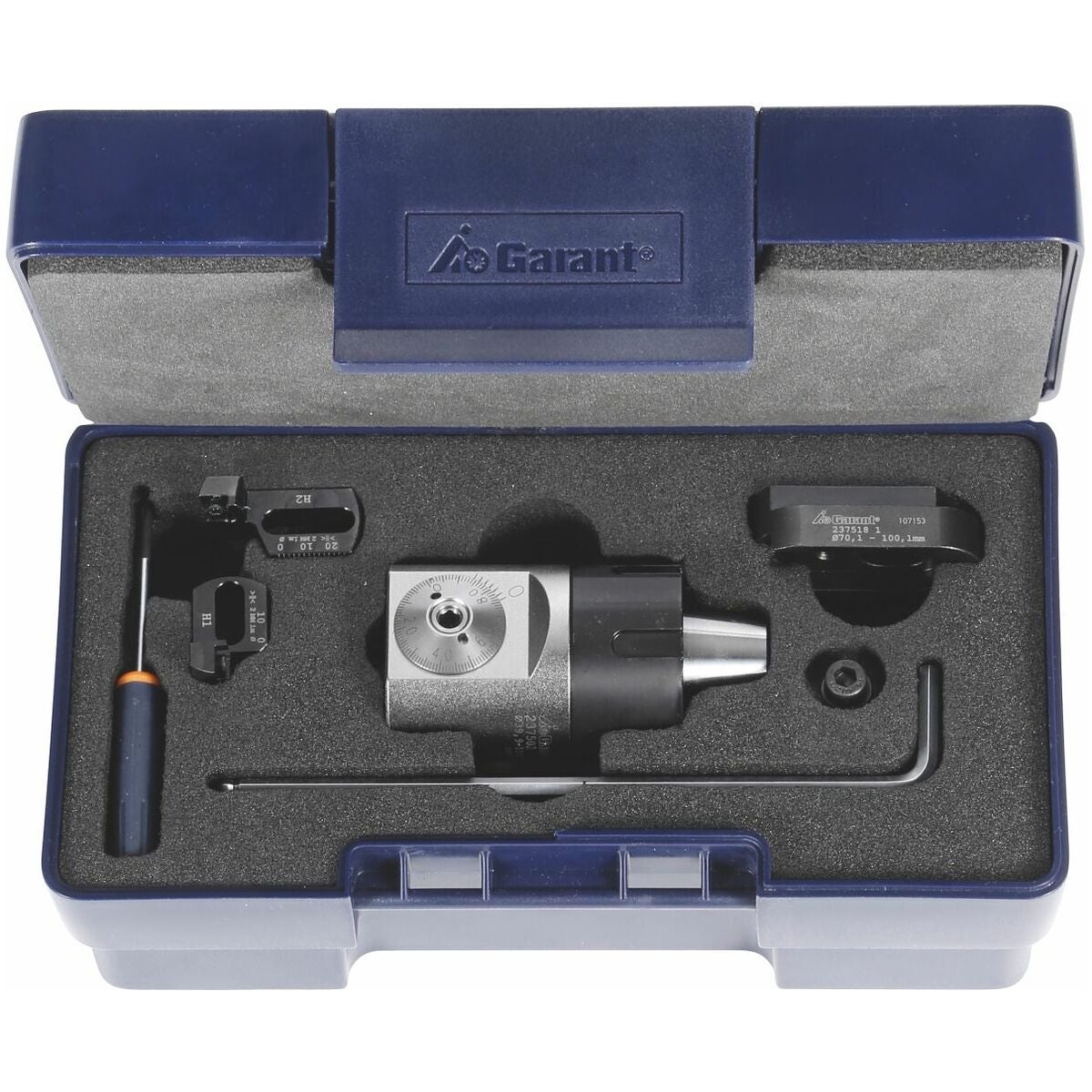

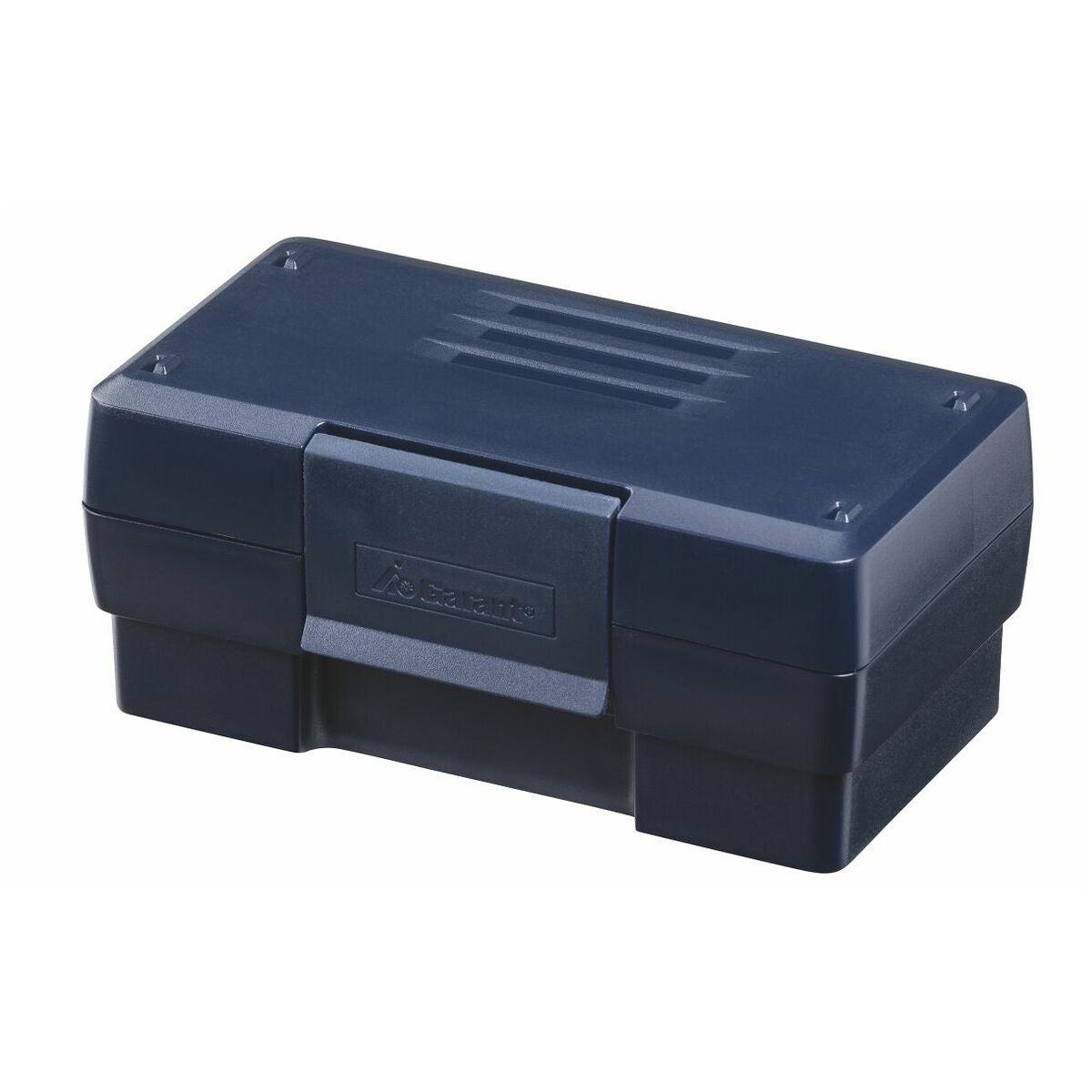

Modulaarinen hienosäätöinen karatyökalu ER, voidaan sovittaa suoraan ER25-holkkipitimeen. Toimitetaan ABS-muovilaatikossa.

• Säätötarkkuus 0,01 mm jaotusviivaa kohti. Säätötarkkuus ⌀-suunnassa 0,002 mm noniuksen avulla.
• Tasapainotettu 0-asennossa ilman työkalua, Q2,5 / 6000 min^-1.
• Kierrosluku enint. 10000 min^-1.
• Jäähdytys jäähdytysnestesuutinta käyttäen, optimaalinen jäähdytysnesteen paine 10–20 bar, vähintään 5 bar.
• Sääntö voidaan kiinnittää radiaalisesti.

Varaosa

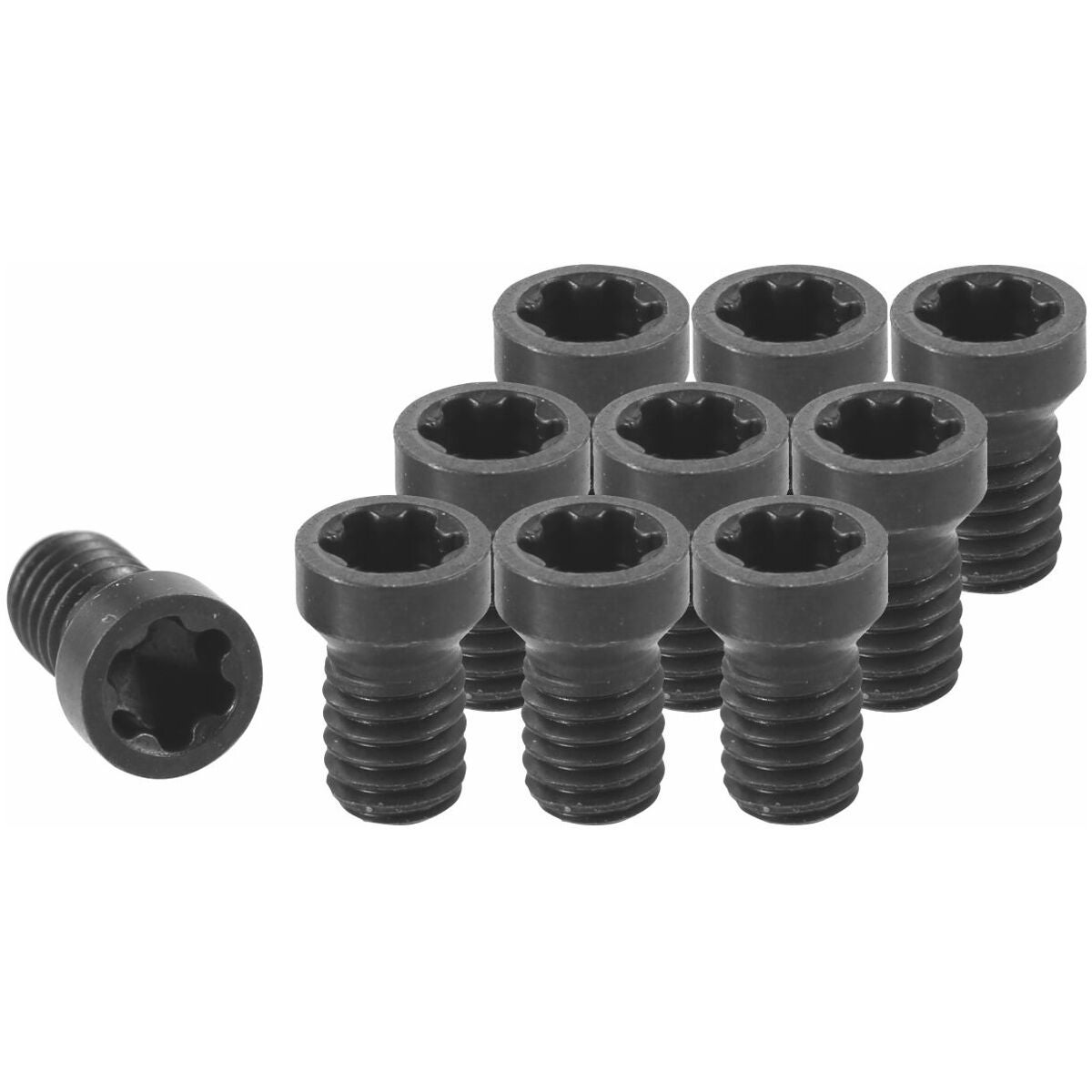

Vaihtoteräruuvi nro 239653 (8IP; 1,28 Nm) teränpitimeen nro 237517 koko 1 ja koko 2.

Huomautus
Sopiva vaihtoterä CCGT0602.. (esim. nro 237695 / 237696) tilataan erikseen.

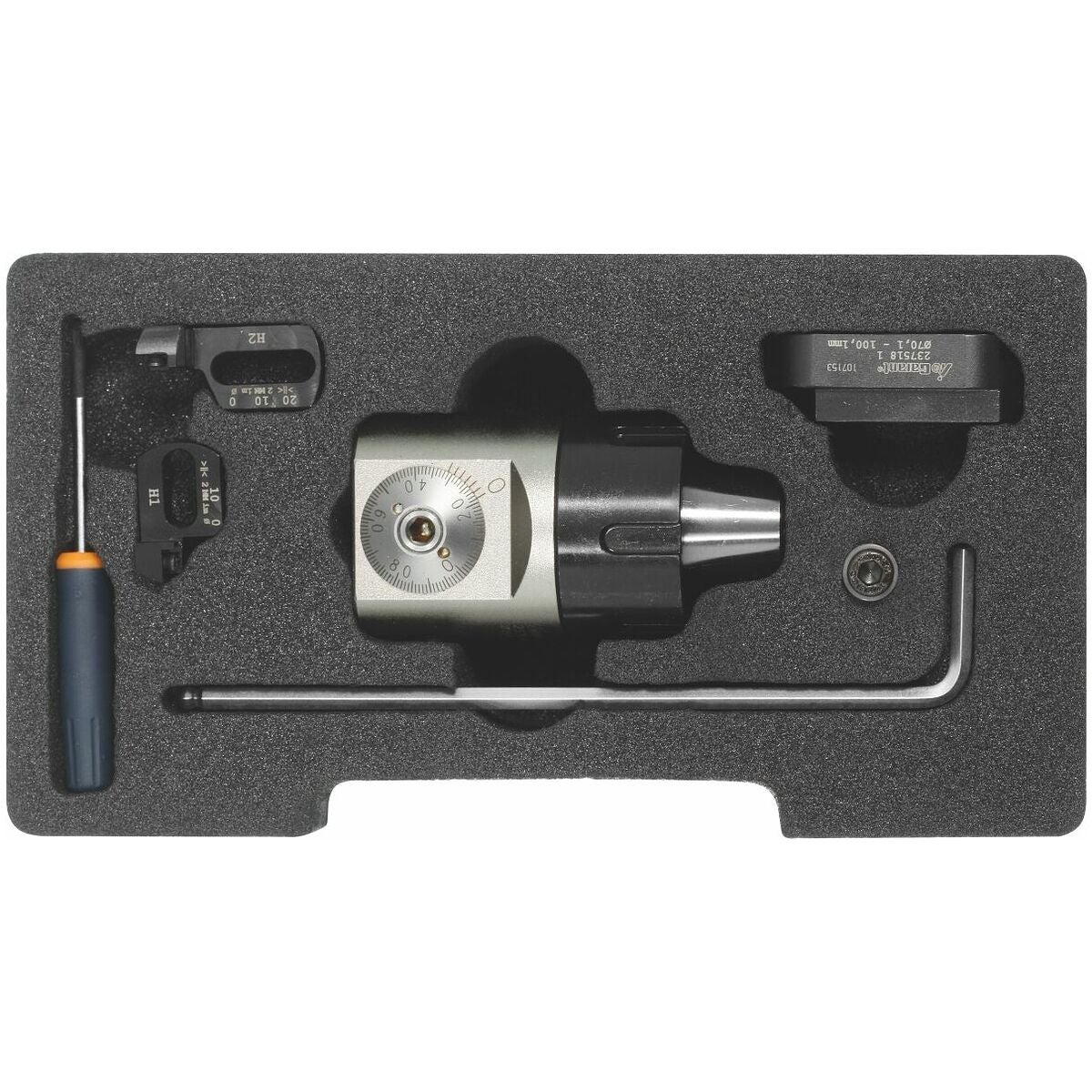

Sisäsorvaussyklissä huomioi terän suuntaus ±20°!Toimitussisältö (taulukkokäyttö)
1 tarkkuusporayksikkö: ER25
kumpikin 1 teränpidin: nro 237517 koko 1 ⌀ 39,9–57 mm
nro 237517 koko 2 ⌀ 57–100,1 mm

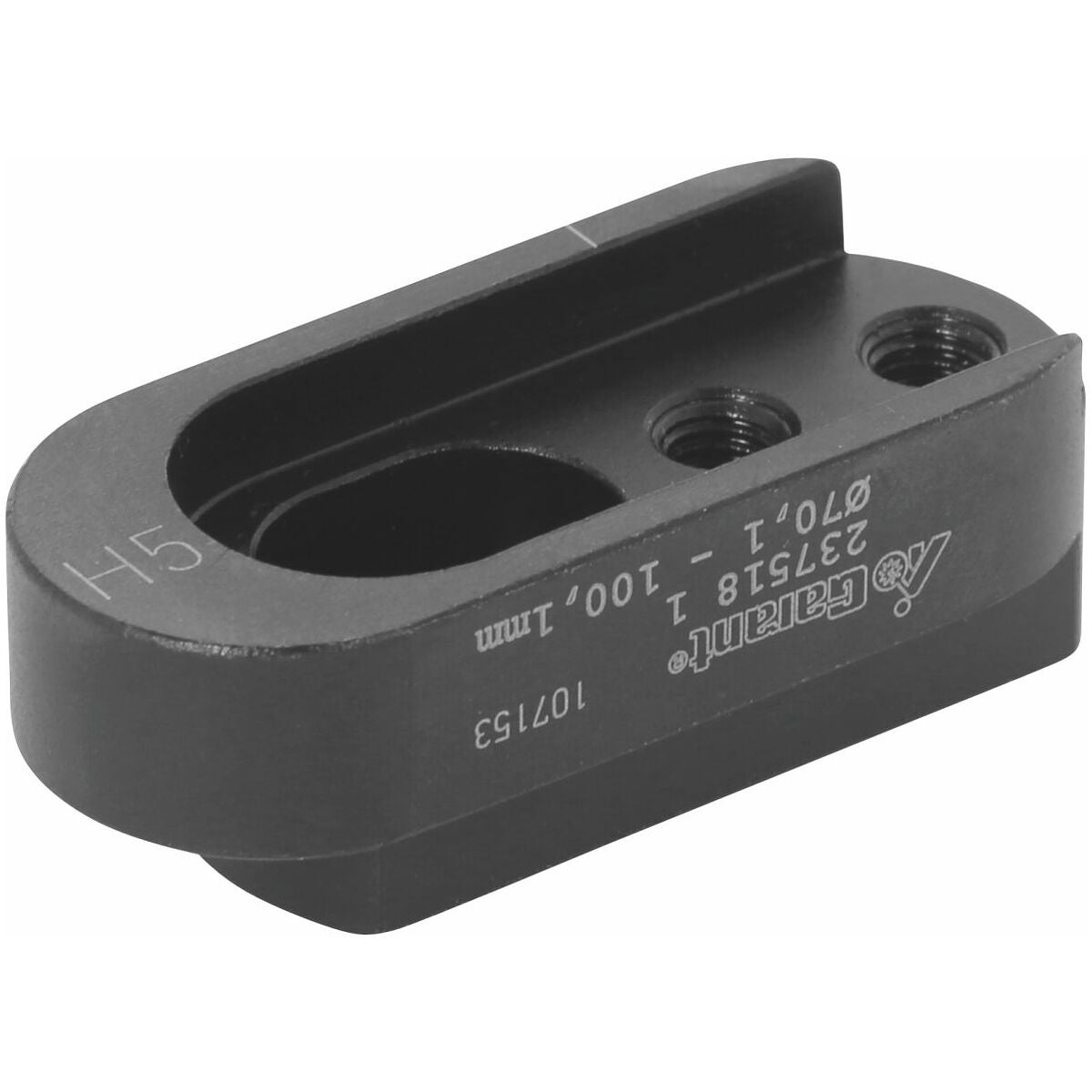

1 siltapala: nro 237518 koko 1 ⌀ 70,1–100,1 mm

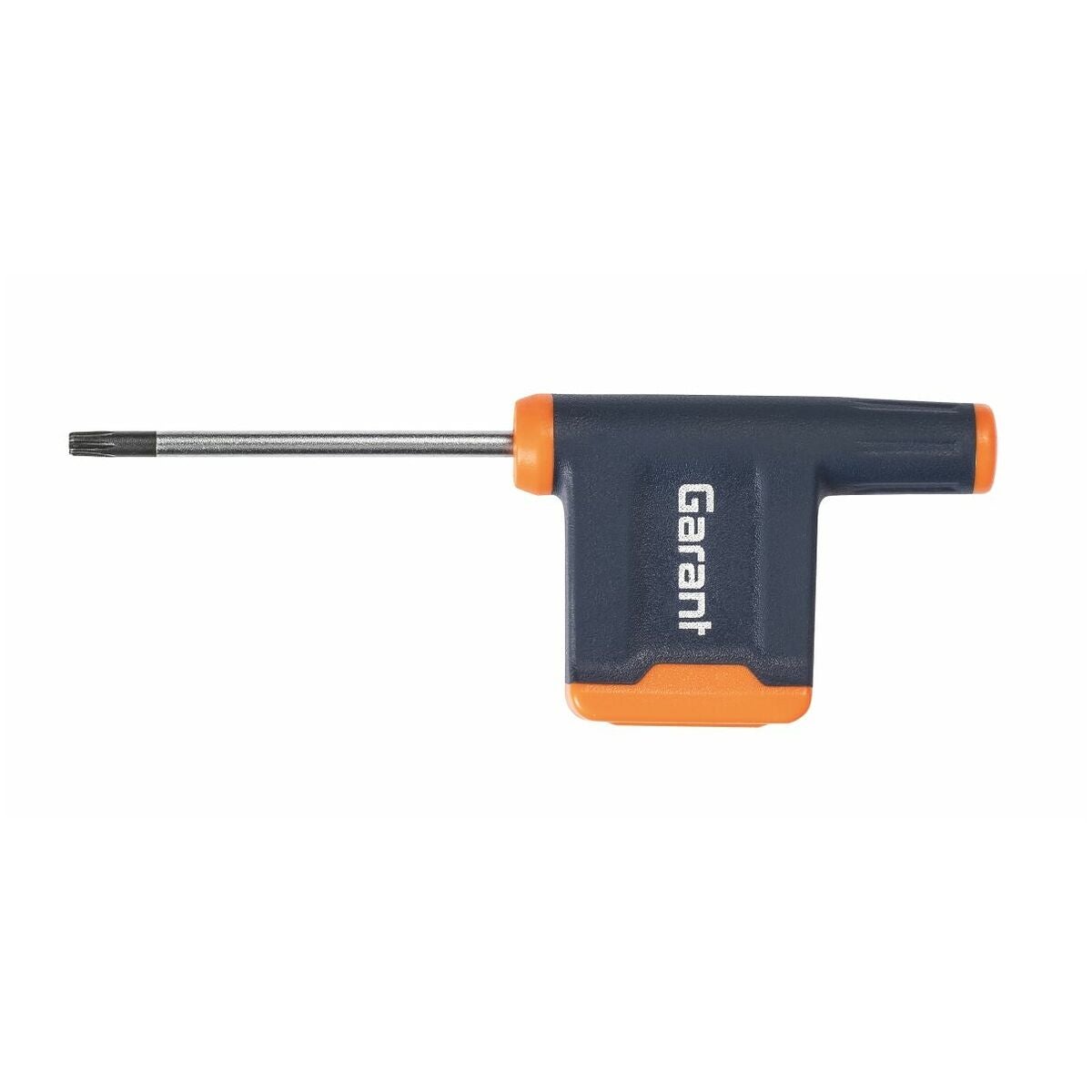

1 lippuavain: nro 625920 koko 8IP
1 kuusiokoloavain: nro 627310 koko 4
2 sylinteriruuvia: nro 237522 koko M5x12
2 aluslevyä: nro 237523
2 lautasjousta: nro 237524

Rakenne
⌀-alueelle 39,9–100,1 mm.
Modulaarinen ER-hienosäätötyökalu, voidaan sovittaa suoraan ER25-holkki-istukkaan. Toimitus ABS-muovilaatikossa.

• Säätötarkkuus 0,01 mm per jaotusviiva. Säätötarkkuus ⌀-mitassa 0,002 mm noniuksen avulla.
• Tasapainotettu 0-asennossa ilman työkalua, Q2,5 / 6000 min^-1.
• Kierrosluku maks. 10000 min^-1.
• Jäähdytys jäähdytysnestesuuttimeen avulla, optimaalinen jäähdytysnestepaine 10–20 bar, minimi 5 bar.
• Viivain voidaan kiinnittää radiaalisesti.

Varaosa
Vaihtoteräruuvi nro 239653 (8IP; 1,28 Nm) teränpitimeen nro 237517 koko 1 ja koko 2.

Huomautus
Sopiva vaihtoterä CCGT0602.. (esim. nro 237695 / 237696) tilataan erikseen.
Sisätyöstösykliä käytettäessä huomioi terän suuntaus ±20°!
