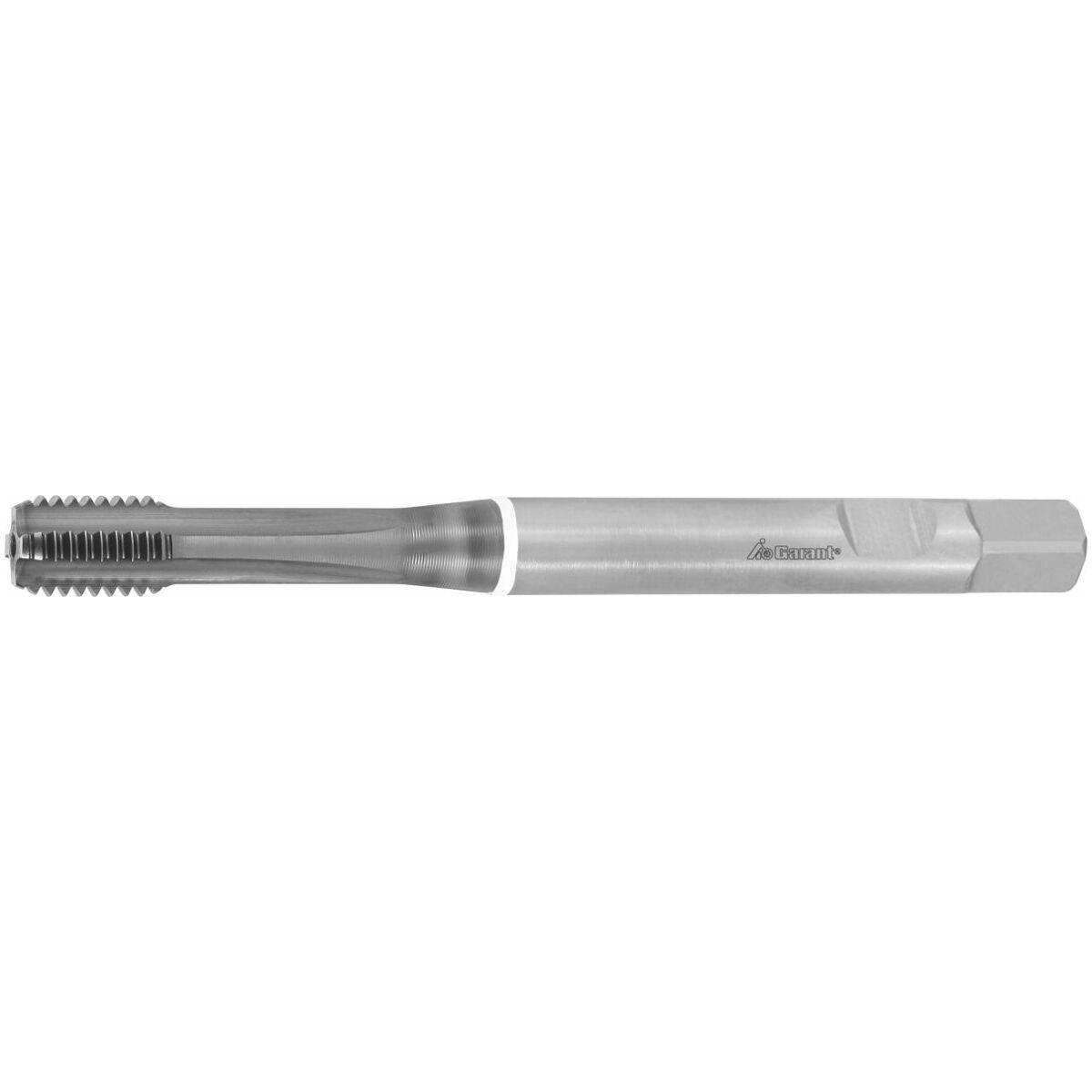

Konekäyttöinen kierteitystappi synkronikara spindeleille, muoto E, TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tukeva rakenne; varsi DIN 1835-B:n mukainen. Erikoisgeometria käytettäväksi koneissa, joissa on synkronoitu karakäyttö. Kierteitystappia ohjataan tällöin koneen synkronikaralla.
Erityinen TiAlN-pinnoite mahdollistaa optimaalisen käyttöiän. Voidaan käyttää emulsion kanssa (rasvapitoisuus väh. 8 %).
Soveltuu erittäin hyvin myös valuraudalle (ADI).
Huomautus
GARANT-pikaistukka kierteitystapeille nro 338100−338121, minimaalisella pituuskompensoinnilla (MLA) takaa prosessivarman työstön käytettäessä synkronikaroissa.
Käyttötiedot
K
20
Tekniset tiedot
| Kiinnitys | DIN 1835 B |
|---|---|
| Varren toleranssi | h6 |
| Käyttö reikätuypin mukaan | Umpireikiin ja läpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60 astetta |
| Nousuvaihe | E - 1,5 |
| Kierteitystyökalun tyyppi | Kone-kierretappi synkroniseen työstöön |
| Tuotetyyppi | Kierretappi |
| Materiaalille (värirengas) | valkoinen |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Toleranssiluokka | ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX |
| Kierretyyppi | M |
| Leikkausmateriaali | HSS E PM |
| Normi | Pajastandardi |
| Kierteen ⌀ | 10 mm |
| Keskiöreiän ⌀ | 8,5 mm |
| Kierretyyppi | M |
| Kierteen nousu | 1.5 mm |
| Normi | Pajastandardi |
| Terien lukumäärä z | 4 |
| Lastu-urien lukumäärä | 4 |
| Viistekulma | 23 astetta |

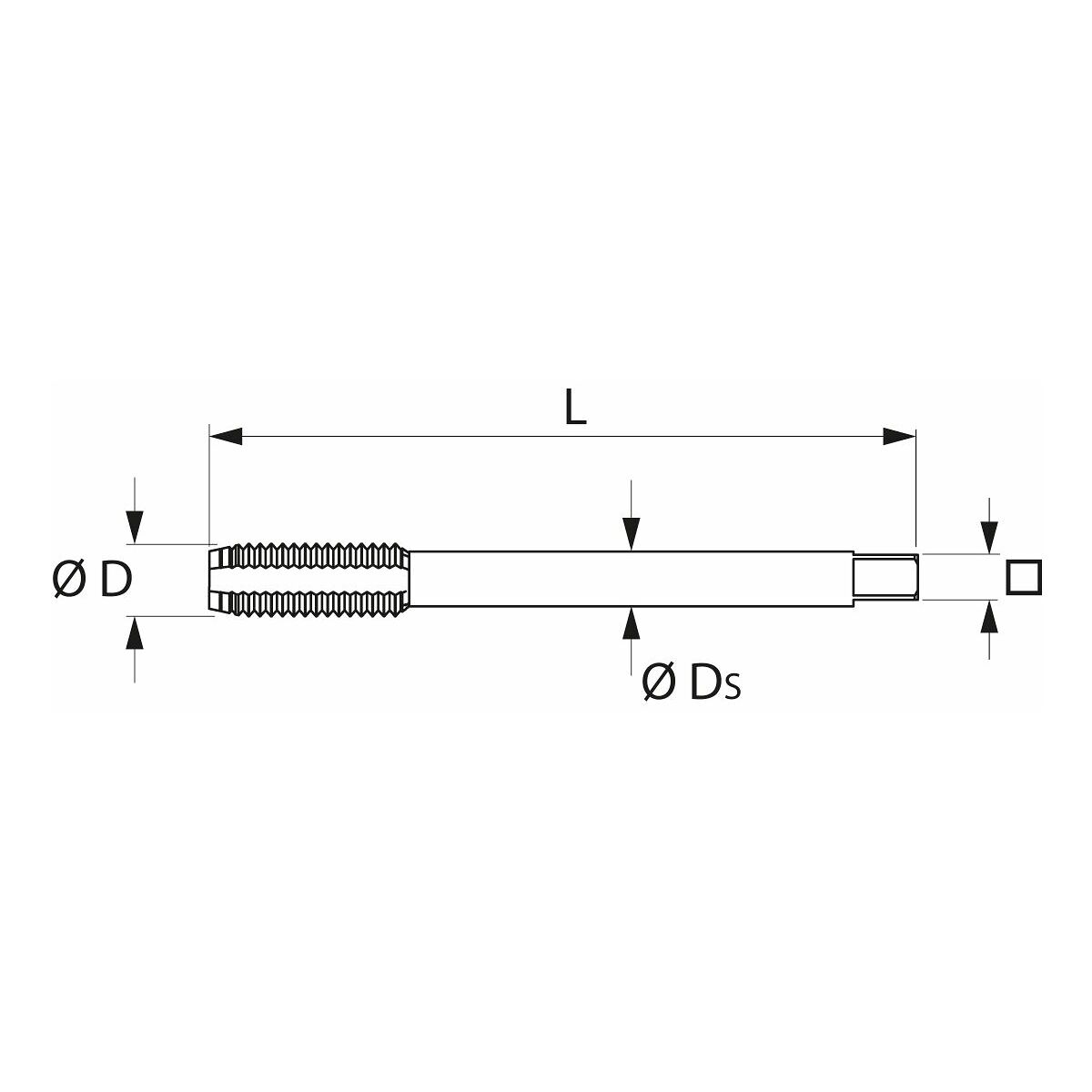

| Varren halkaisija ds | 10 mm |
| Varren neliö □ | 8 mm |
| Kokonaispituus l | 100 mm |
| Toleranssiluokka | ISO 2X 6HX |
| Kierresyvyys | 25 mm |
| Kierrekoko | M10 |
| Leikkausmateriaali | HSS E PM |
Media
Tuotetiedot
| Tuotenumero | 132560 |
|---|---|
| EAN | 4045197585356 |
