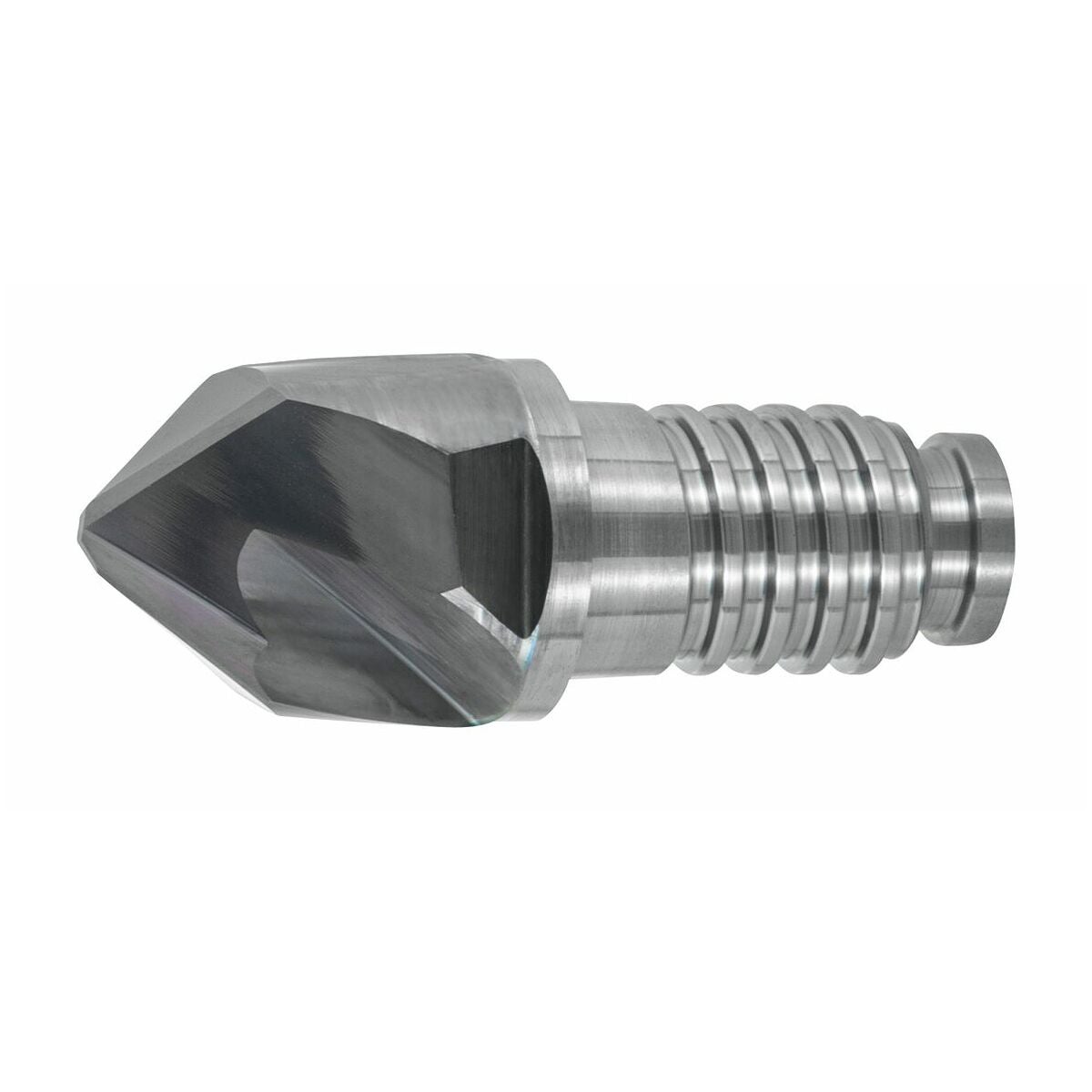

DUO-LOCK HAIMER MILL 90° HPC 10 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Haimer
Tuotenumero: G22035310
Varastotilanne

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päätygeometria rampaukseen ja poraavaan ympyräjyrsintään. Ensisijainen valinta lyhyen ulkoneman sovelluksiin.
DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta pitkän ulkoneman sovelluksiin ja epävakaisiin kiinnitysolosuhteisiin. Erityisen rauhallista käyntiä varten pitkissä ulkonemissa suositellaan ensisijaisesti HM-jatkeiden käyttöä.

Käyttötiedot

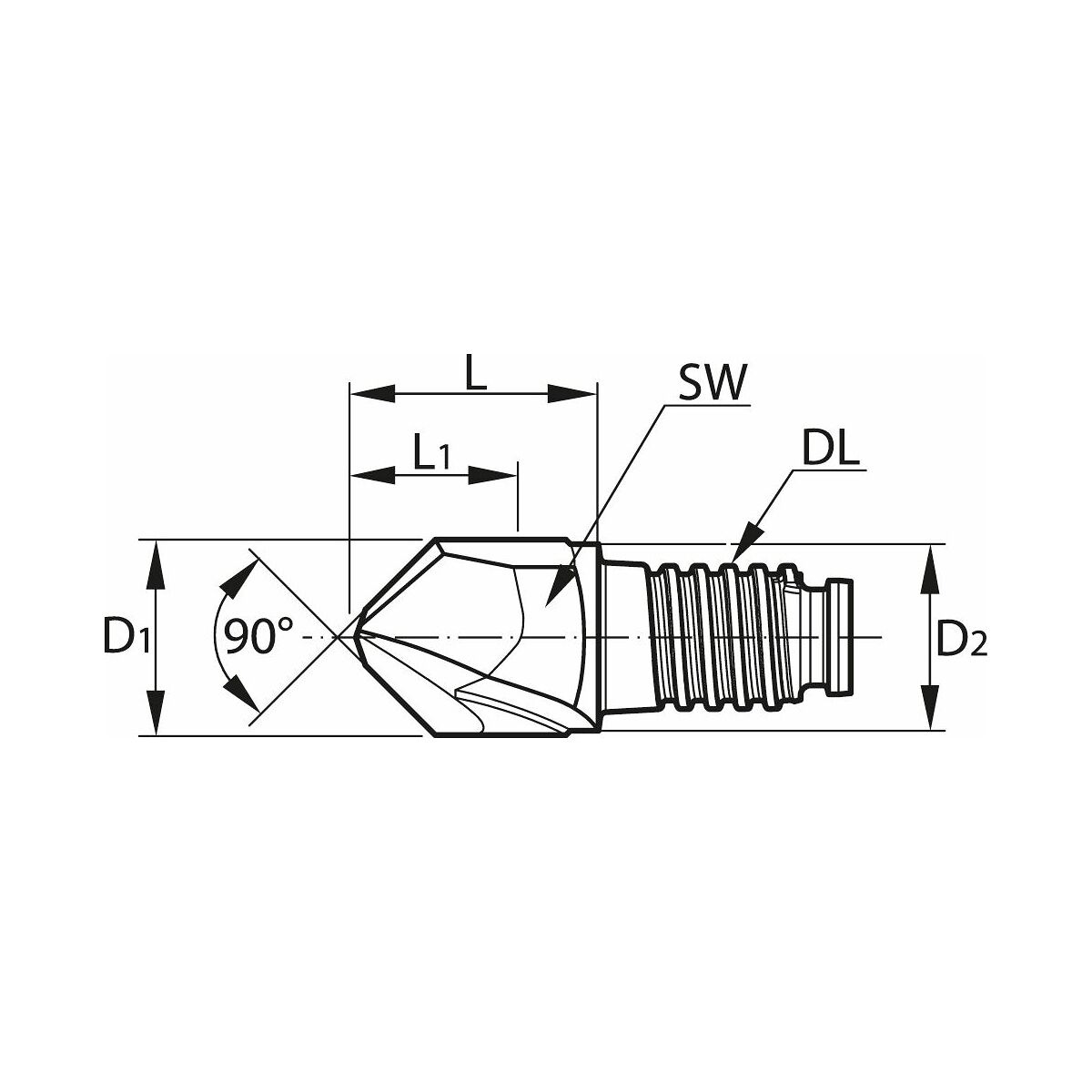

Tekniset tiedot

Kartioupottimen kärkikulma	90
Syöttösuunta	vaakasuora, vino ja pystysuora
Toleranssi nimellis-⌀	f8
Pinnoite	AlTiN
Sisäinen jäähdytys	ei
Tuotetyyppi	Kopiointijyrsin
Tyyppi	N
Leikkausmateriaali	VHM
Normi	Korjaamostandardi
Kierrekulma	20 astetta
Kiinnitys	kierteellä
Työstöstrategia	HPC
Kiinnitys	kierteellä
Viistejyrsintä	45 astetta
Terien lukumäärä z	2
Syöttö f_z lieriöjyrsinnässä teräksessä < 900 N/mm²	0,06 mm
Leikkaus-⌀ d	10 mm
Terien lukumäärä z	2
Kokonaispituus l	12.5 mm
Duo-lock-liitäntä	DL10
Kytkeytymisleveys a_e jyrsintäoperaatiossa	0,05×D lieriöjyrsinnässä; 0,05×D lieriöjyrsinnässä; 0,05×D lieriöjyrsinnässä
Työsyvyys	12 mm
Avaimen väli sw	8 Nm
⌀ d₂	9.6 mm
Suositeltu kiristysmomentti	20 mm
Toleranssi nimellis-⌀	f8
Ulkonemispituus l₁	10 mm
Syöttö f_z urajyrsintään teräksessä < 900 N/mm²	0,03 mm
Kierrekulma	20 astetta
