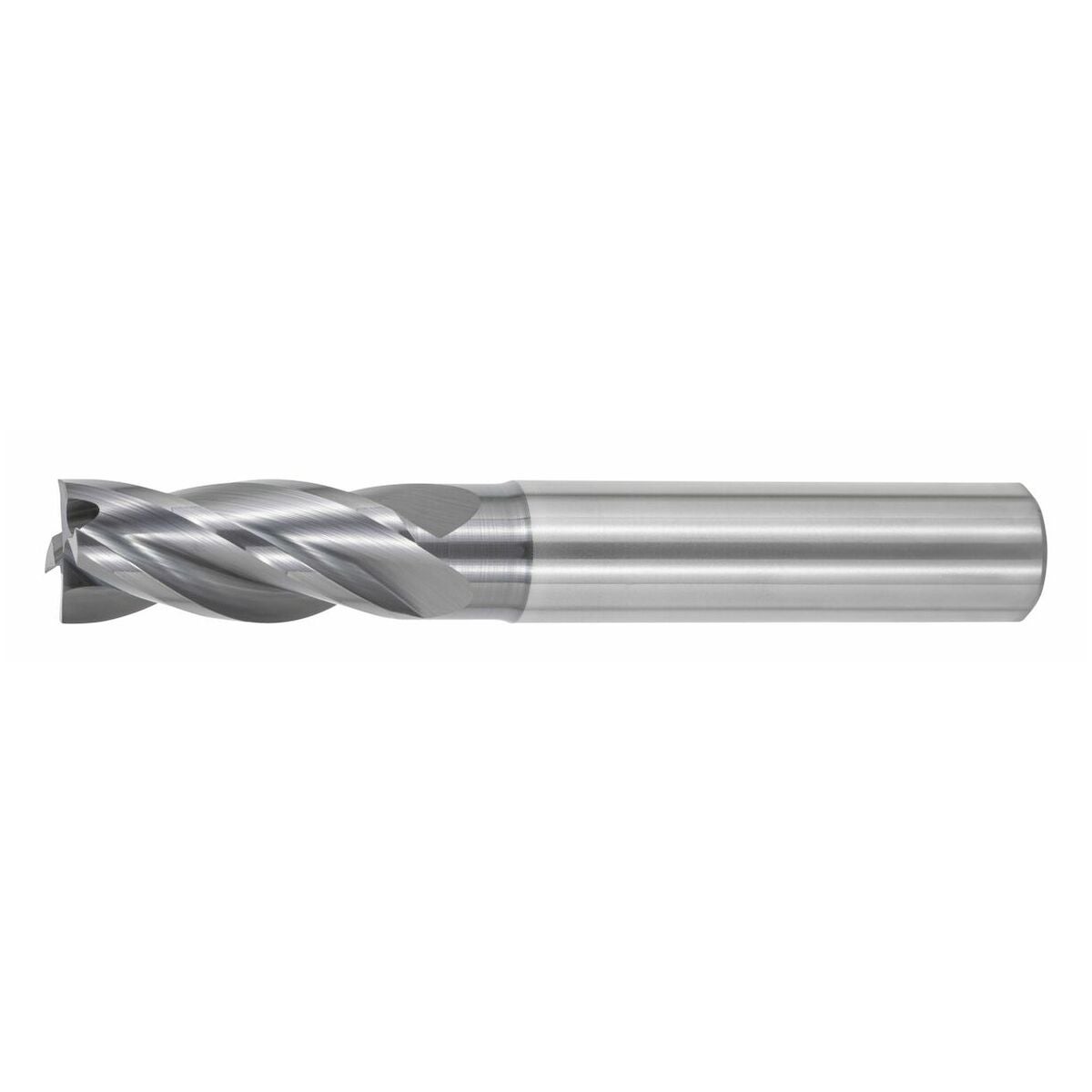

HAIMER MILL HM -jyrsin AlTiN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Yleiskäyttöön teräsmateriaaleille ja runsasseosteisille teräksille, erityisesti ruostumattomille teräksille.
Sylinterimäisellä ytimellä optimaalisen työkalujäykkyyden saavuttamiseksi urajyrsinnässä. Taattu prosessivarmuus ramppauksessa ja porausympyräjyrsinnässä erityisen päätygeometrian ansiosta.
Huomautus
Työkalupidikkeitä SAFE-LOCK-ulosvetosuojalla on saatavana ohjelmaosiossa Kiinnitystekniikka.
Tilaa muoto HB nro 220291 avulla.
Käyttötiedot
N
350
N
480
N
480
P
275
P
255
P
210
P
190
M
95
M
75
S
35
K
155
Tekniset tiedot
| Ominaisuus: kierrekulma | Epäsäännöllinen |
|---|---|
| Kytkeytymisleveys ae jyrsintäoperaatiossa | täysuran työstösyvyys 1×D; 0,5×D särmäyksessä |
| Hammastusjako | Epäsäännöllinen |
| Työstöstrategia | HPC |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | AlTiN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | DIN 6527 |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | f8 |
| Kiinnitys | DIN 6535 HA, h6; DIN 6535 HA, h6; DIN 6535 HA, h6 |
| Kierrekulma | 32 astetta |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | täysura sahaussyvyys 1×D; 0,5×D kehämyllytyksessä |
| Kiinnitys | DIN 6535 HA, h6; DIN 6535 HA, h6; DIN 6535 HA, h6 |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0,06 mm |
| Toleranssi nimellis-⌀ | f8 |
| Terien lukumäärä z | 4 |
| Halkaisija ⌀ | 3 mm |
| Jyrsintäsyvyys ap max. | 3 mm |
| Korjauskerroin fz | 2 |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 58 mm |
| Leikkuupituus | 8 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 32 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 8 mm |
| Vapautushalkaisija d1 | 2,9 mm |
| Vapaahionnan pituus | 10 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0,02 mm |
| Syöttö fz urajyrsintään teräksessä < 900 N/mm2 | 0,017 mm |
Media
Tuotetiedot
| Tuotenumero | 220289 |
|---|---|
| EAN | 4034221136787 |
