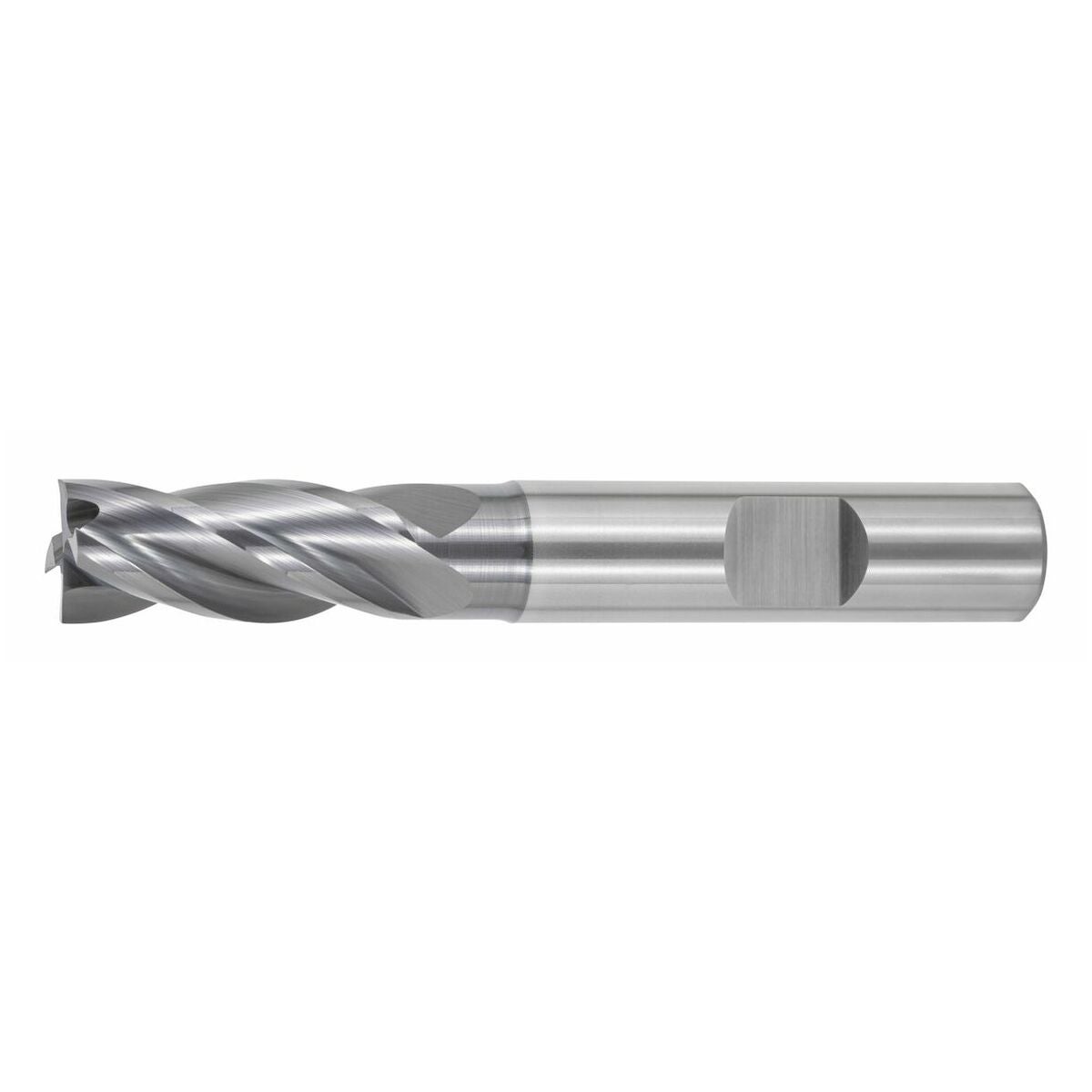

HAIMER MILL HM-jyrsin AlTiN

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Haimer
Tuotenumero
220291
Varastotilanne
Varastossa
Lastuava aine: TKMStandardi: DIN 6527tyyppi: NKierukkakulmaominaisuus: epätasainenTerien jako: epätasainenLastuamisleveys a<sub>e</sub> jyrsinnän aikana: täysuran työstösyvyys 1×DLastuamisleveys a<sub>e</sub> jyrsinnän aikana: 0,5×D särmäyksessäLastuamisstrategia: HPC

Ladattavat tiedostot

Tuotekatalogi
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Suoritus
Yleiskäyttöön teräsmateriaaleissa ja seostetuissa teräksissä, erityisesti ruostumattomissa teräksissä.
Sylinterimäisellä ytimellä optimaalista työkalujäykkyyttä varten urajyrsinnässä. Taattu prosessivarmuus ramppauksessa ja ympyräinterpoloivassa porajyrsinnässä erityisen päätygeometrian ansiosta.

Huomautus
SAFE-LOCK-vedonestolla varustetut työkalupidikkeet löytyvät ohjelmaosasta Kiinnitystekniikka.
Tilaa muoto HB nro 220291 mukaan.

Käyttötiedot

Tekniset tiedot

Ominaisuus: kierrekulma Epäsäännöllinen
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,05×D särmäyksessä; 0,5×D särmäyksessä
Hammastusjako Epäsäännöllinen
Työstöstrategia HPC
Materiaalille (värirengas) Ilman
Pinnoite AlTiN
Sisäinen jäähdytys ei
Tuotetyyppi Kulmajyrsin
Tyyppi N
Leikkausmateriaali VHM
Normi DIN 6527
Syöttösuunta vaakasuora, vino ja pystysuora
Kulmaviisteen kulma 90 astetta
Toleranssi nimellis-⌀ f8
Kiinnitys DIN 6535 HB h6:lla; DIN 6535 HB h6:lla; DIN 6535 HB h6:lla
Kierrekulma 32 astetta
Kytkeytymisleveys ae jyrsintäoperaatiossa 0,05×D lieriöjyrsinnässä; 0,5×D lieriöjyrsinnässä
Kiinnitys DIN 6535 HB h6:lla; DIN 6535 HB h6:lla; DIN 6535 HB h6:lla
Kulmaviisteen kulma 90 astetta
Lastuamissyvyys ap min 0.06 mm
Toleranssi nimellis-⌀ f8
Terien lukumäärä z 4

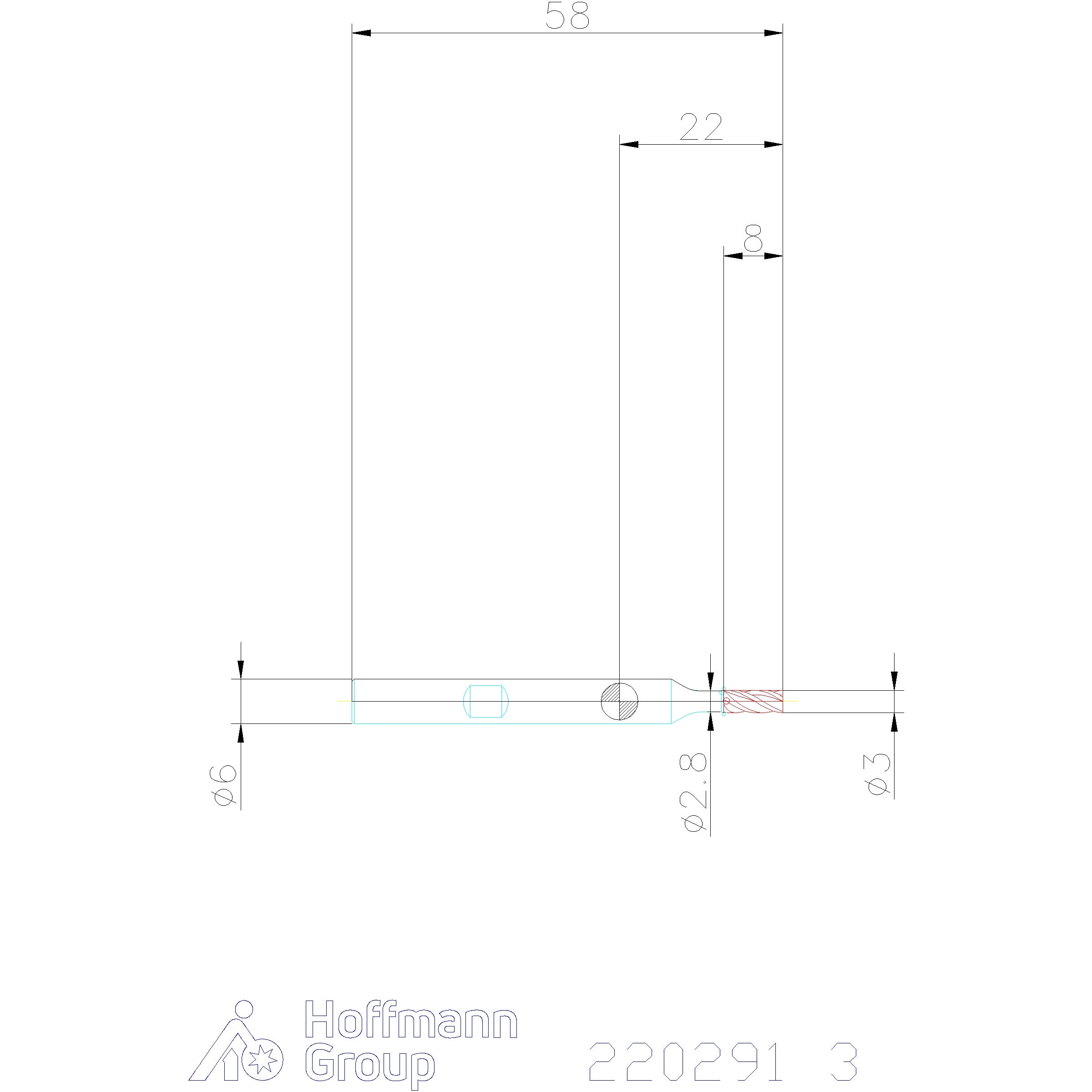

Halkaisija ⌀ 3 mm
Jyrsintäsyvyys ap max. 3 mm
Korjauskerroin fz 2
Varren halkaisija ds 6 mm
Kokonaispituus l 58 mm
Leikkuupituus 8 mm
Syöttösuunta vaakasuora, vino ja pystysuora
Kierrekulma 32 astetta
Suurin sahaussyvyys ap max jyrsimällä 8 mm
Vapautushalkaisija d1 2,9 mm
Vapaahionnan pituus 10 mm
Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 0,02 mm
Syöttö fz urajyrsintään teräksessä < 900 N/mm2 0,017 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=220291&lng=fi

Tuotetiedot

Tuotenumero 220291
EAN 2050002068216
