DUO-LOCK HAIMER MILL Power Series HPC pinnoittamaton 12 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Huomautus
DUO-LOCK HAIMER MILL PowerSeries: Ensisijainen valinta sovelluksiin, joissa on pitkä ulkonema ja epävakaat kiinnitysolosuhteet. Erityisen rauhalliseen käyntiin pitkillä ulkonemilla suositellaan ensisijaisesti HM-jatkoja.
Käyttötiedot

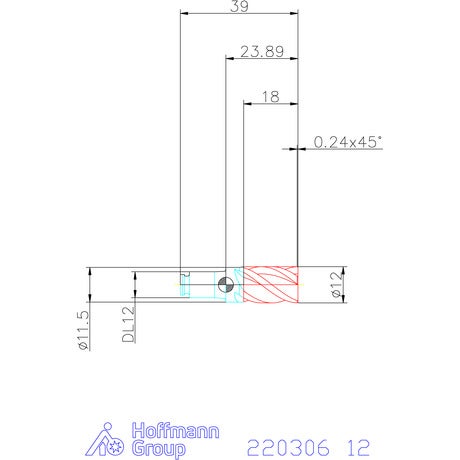

Tekniset tiedot
| Ominaisuus: kierrekulma | Epäsäännöllinen |
|---|---|
| Hammastusjako | Epäsäännöllinen |
| Työstöstrategia | HPC |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Jyrsinlaatta |
| Tyyppi | W |
| Leikkausmateriaali | VHM |
| Normi | Verstasstandardi |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | f8 |
| Kierrekulma | 37 astetta |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D tasojyrsinnässä |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.24 mm |
| Toleranssi nimellis-⌀ | f8 |
| Terien lukumäärä z | 4 |
| Korjauskerroin fz | 2 |
| Viisteen leveys 45° | 0.24 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 37 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 18 mm |
| Syöttö fz lieriöjyrsinnässä lyhytlastuavassa alumiinissa | 0.03 mm |
| Leikkuupituus l2 | 18 mm |
| Leikkaus-⌀ d | 12 mm |
| Terien lukumäärä z | 4 |
| Kokonaispituus l | 24 mm |
| Ulkonemispituus l1 | 18 mm |
| Duo-lock-liitäntä | DL12 |
| Avaimen väli sw | 9,5 mm |
| ⌀ d2 | 11.5 mm |
| Suositeltu kiristysmomentti | 30 Nm |
Media
Tuotetiedot
| Tuotenumero | G22030612 |
|---|---|
| EAN | 4034221141484 |
