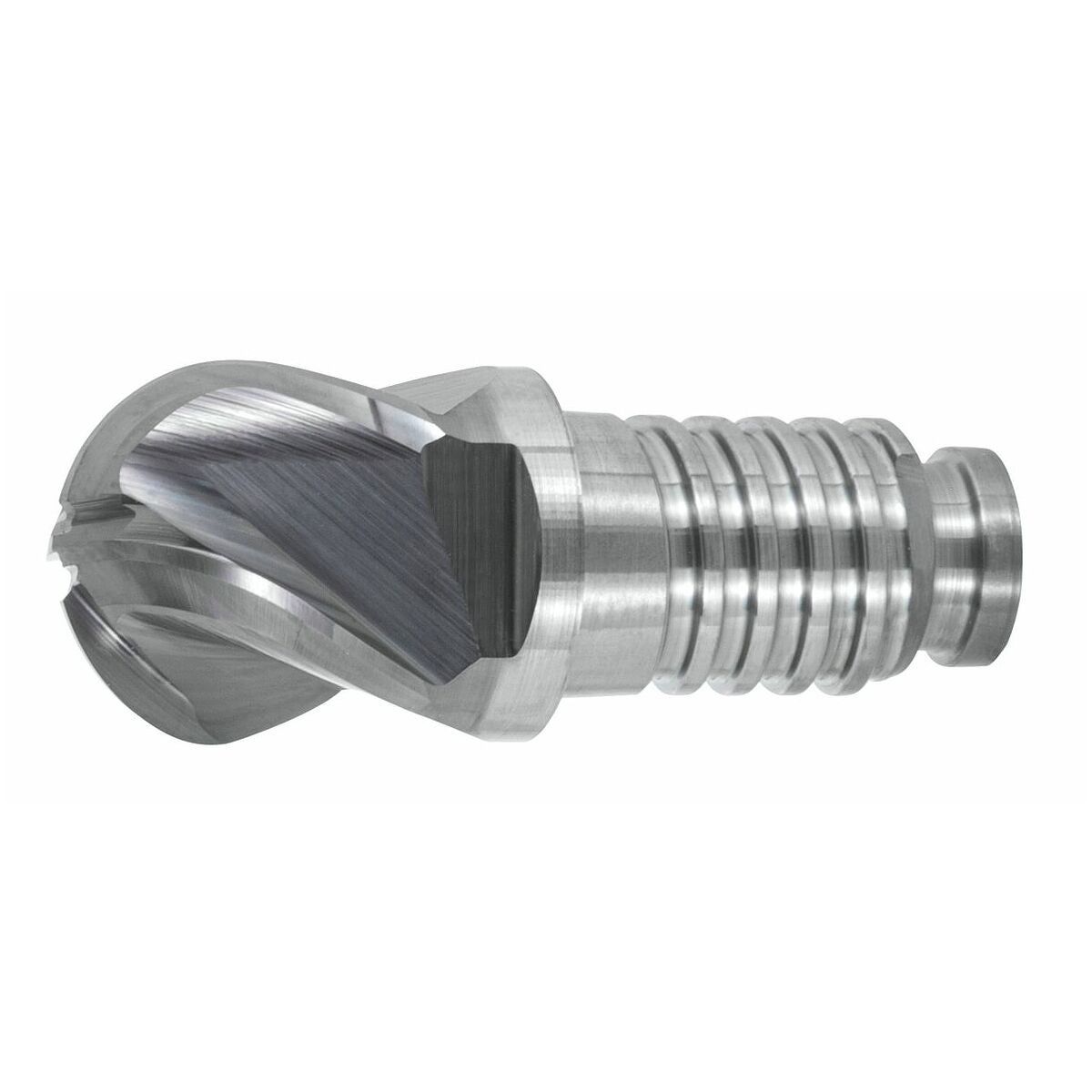

DUO-LOCK HAIMER MILL HPC AlTiN 10 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Haimer
Tuotenumero: G22034810
Varastotilanne

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Malli
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päätygeometria ramping-työstöön ja porausympyräjyrsintään. Ensisijainen valinta sovelluksiin lyhyillä ulkonemilla.

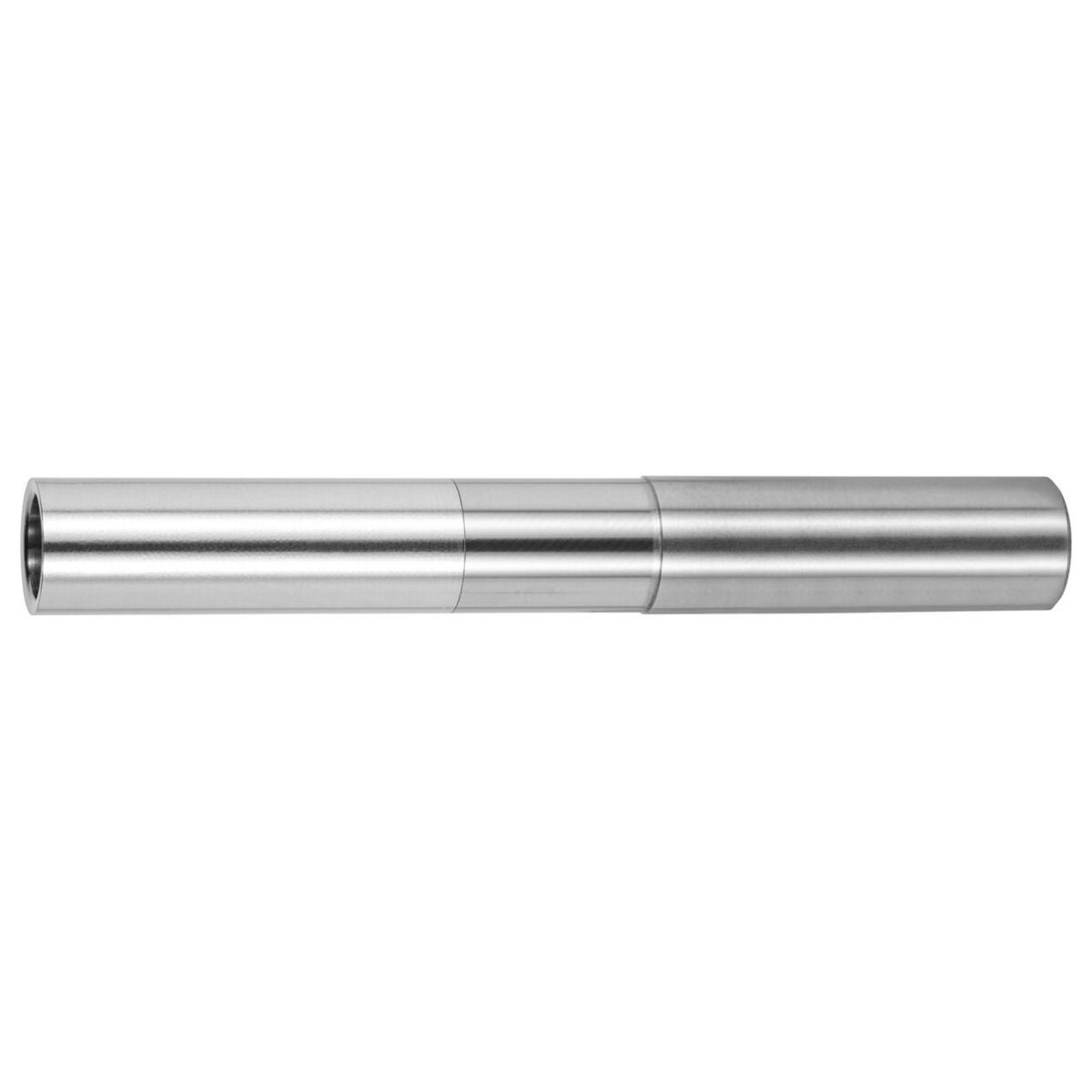

DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta sovelluksiin pitkällä ulkonemalla ja epävakaissa kiinnitysolosuhteissa. Erityisen rauhallisen käynnin saavuttamiseksi pitkillä ulkonemilla tulisi mieluiten käyttää kovametallijatkeita.

Käyttötiedot

Tekniset tiedot

Työstöstrategia	HPC
Syöttösuunta	vaakasuora, vino ja pystysuora
Toleranssi nimellis-⌀	f9
Pinnoite	AlTiN
Sisäinen jäähdytys	ei
Tuotetyyppi	Jyrsinnän teräpalat
Tyyppi	N
Leikkausmateriaali	VHM
Normi	Pajastandardi
Ominaisuus: kierrekulma	Epäsäännöllinen
Kytkeytymisleveys a_e jyrsintäoperaatiossa	0,5×D muotojyrsinnässä; 0,05×D lieriöjyrsinnässä
Sopiva peruspidike	kierteellä
Kierrekulma	32 astetta
Lastuamissyvyys a_{p min}	0.05 mm
Terien lukumäärä z	4
Korjauskerroin f_z	2
Kierrekulma	32 astetta
Suurin sahaussyvyys a_{p max} jyrsimällä	7.5 mm
Syöttö f_z kopiojyrsintään teräksessä < 900n/mm²	0.03 mm
Syöttö f_z lieriöjyrsinnässä teräksessä < 900 N/mm²	0.066 mm
Jyrsintäsyvyys a_{p max.}	5 mm

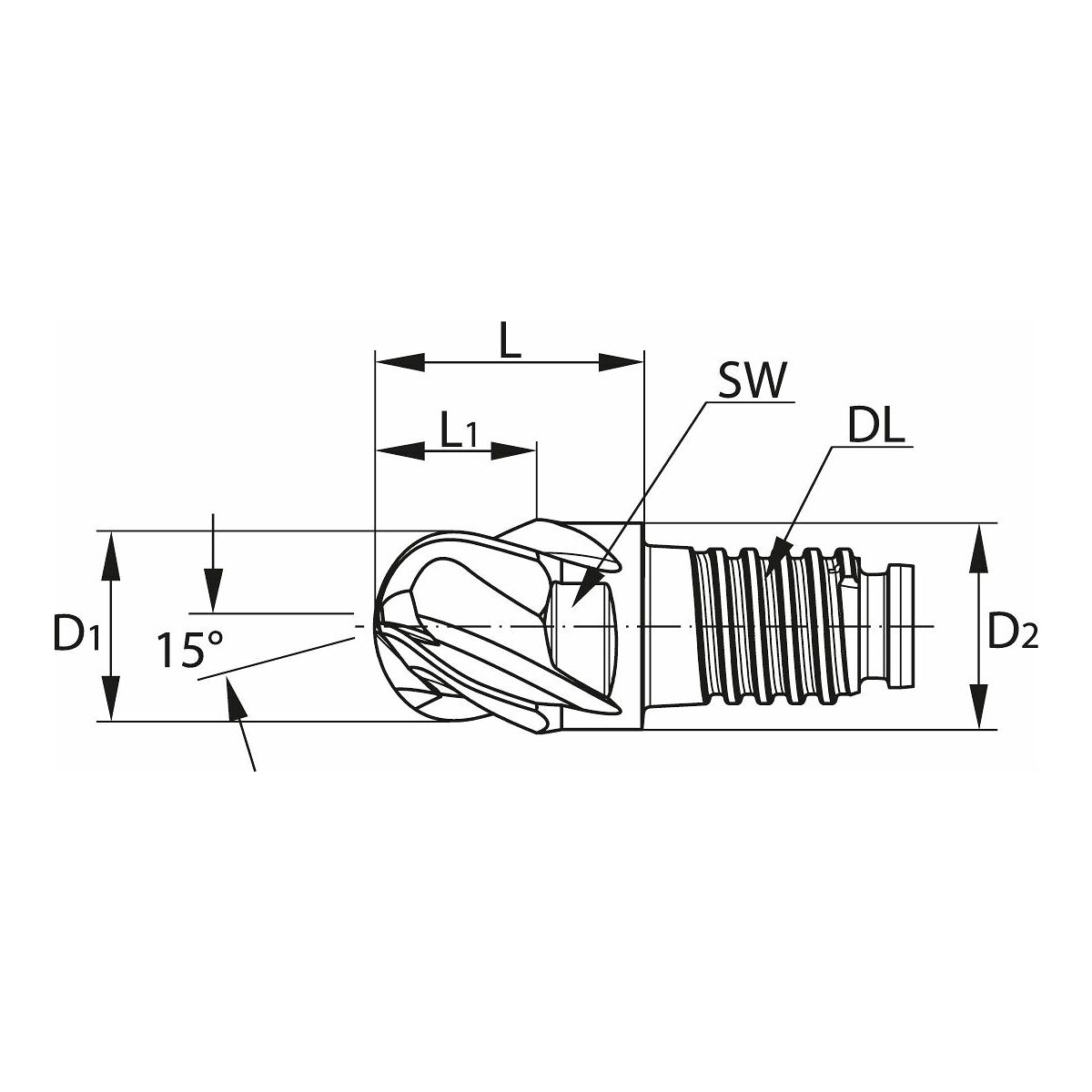

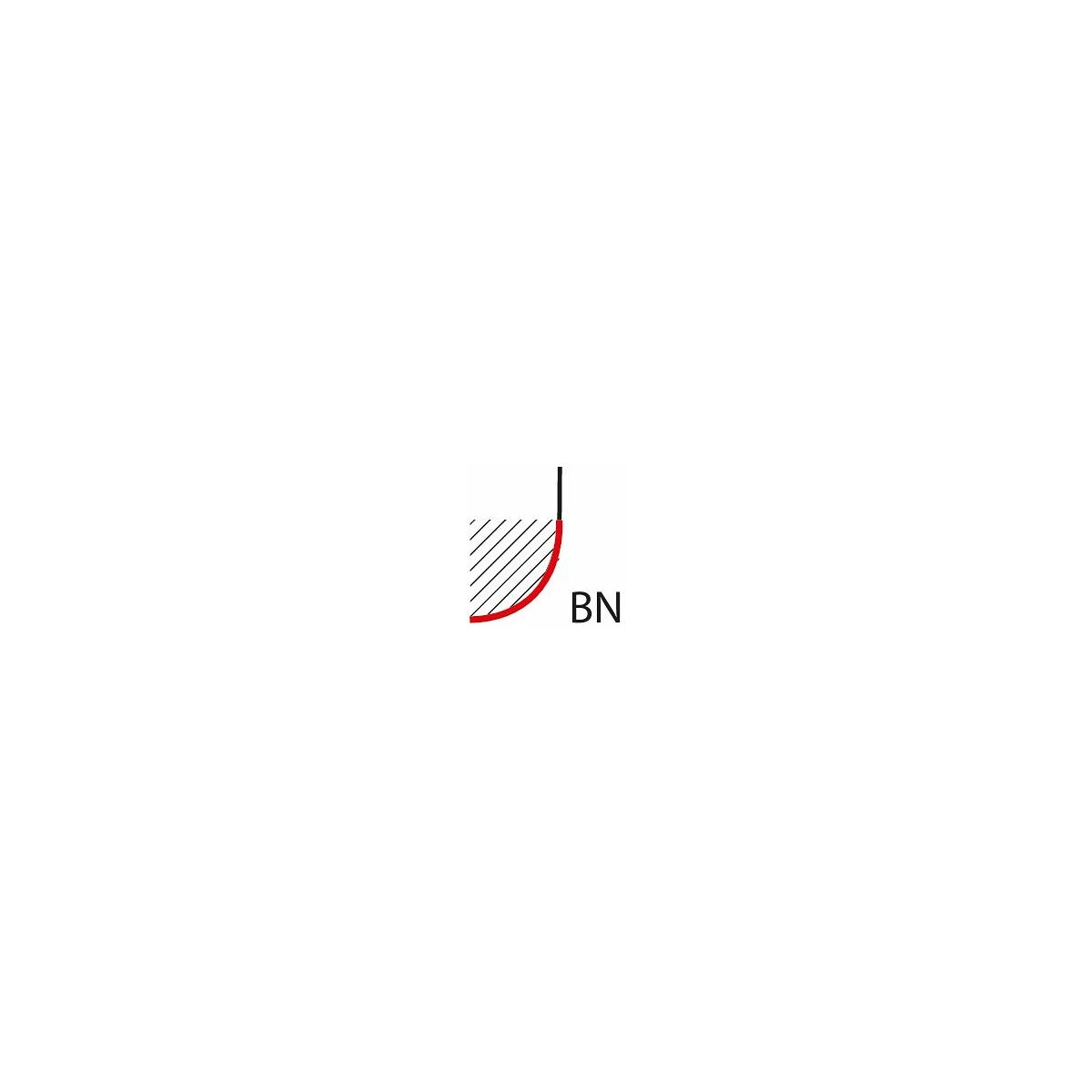

Kulmasäde	5 mm

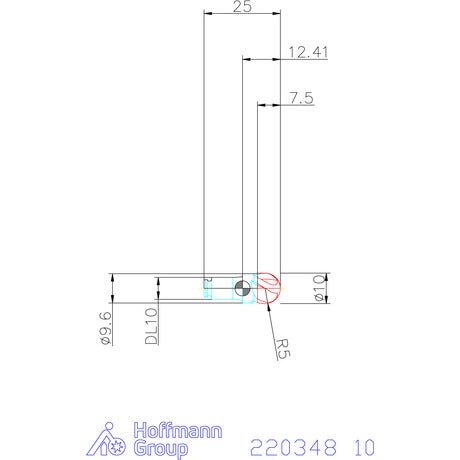

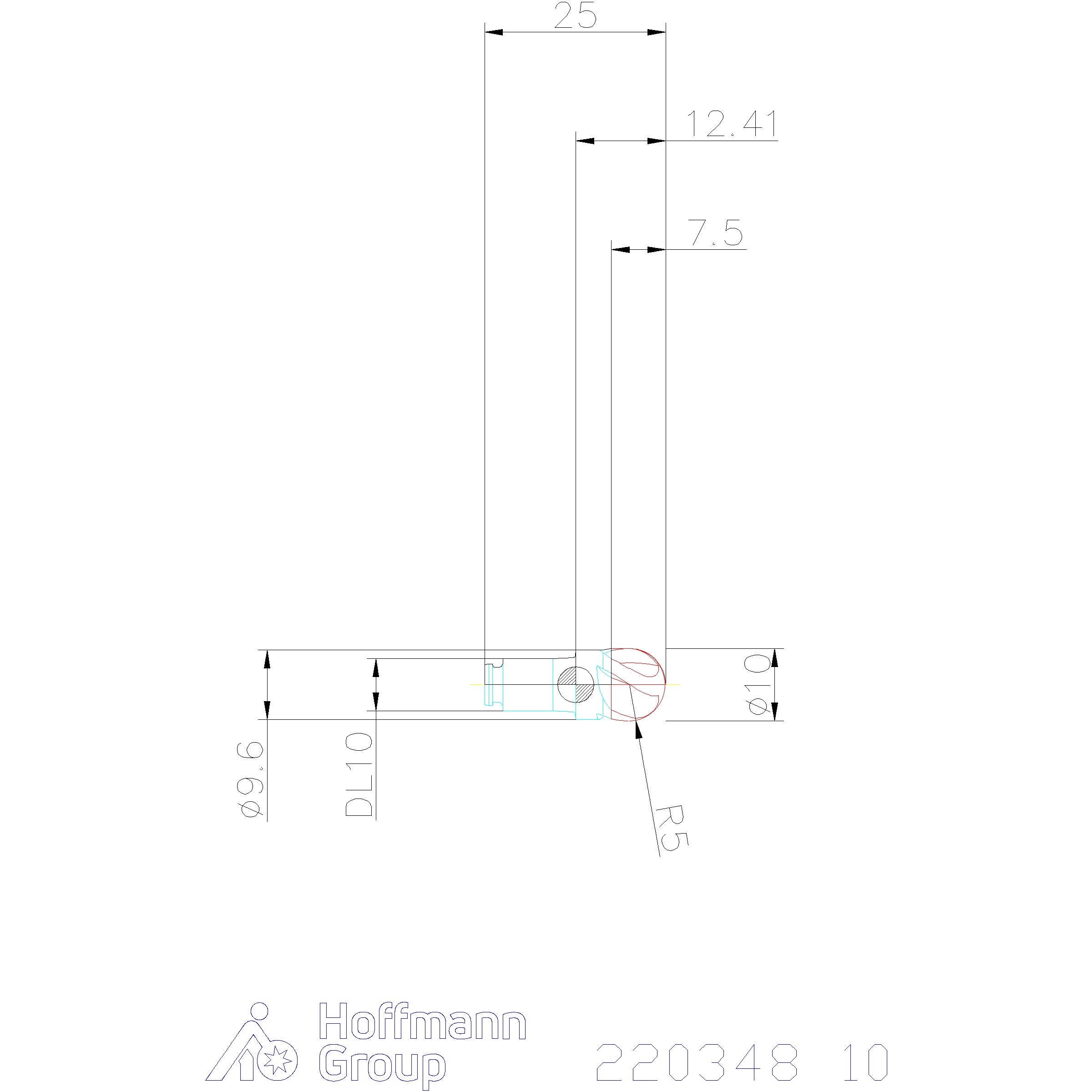

Leikkaus-⌀ d	10 mm
Terien lukumäärä z	4
Duo-lock-liitäntä	DL10
Avaimen väli sw	8 mm
Suositeltu kiristysmomentti	20 Nm
Toleranssi nimellis-⌀	f9
Kokonaispituus l	12.5 mm
Ulkonemispituus l₁	7.5 mm
⌀ d₂	9.6 mm
Ulkonemispituus l₁	7.5 mm
