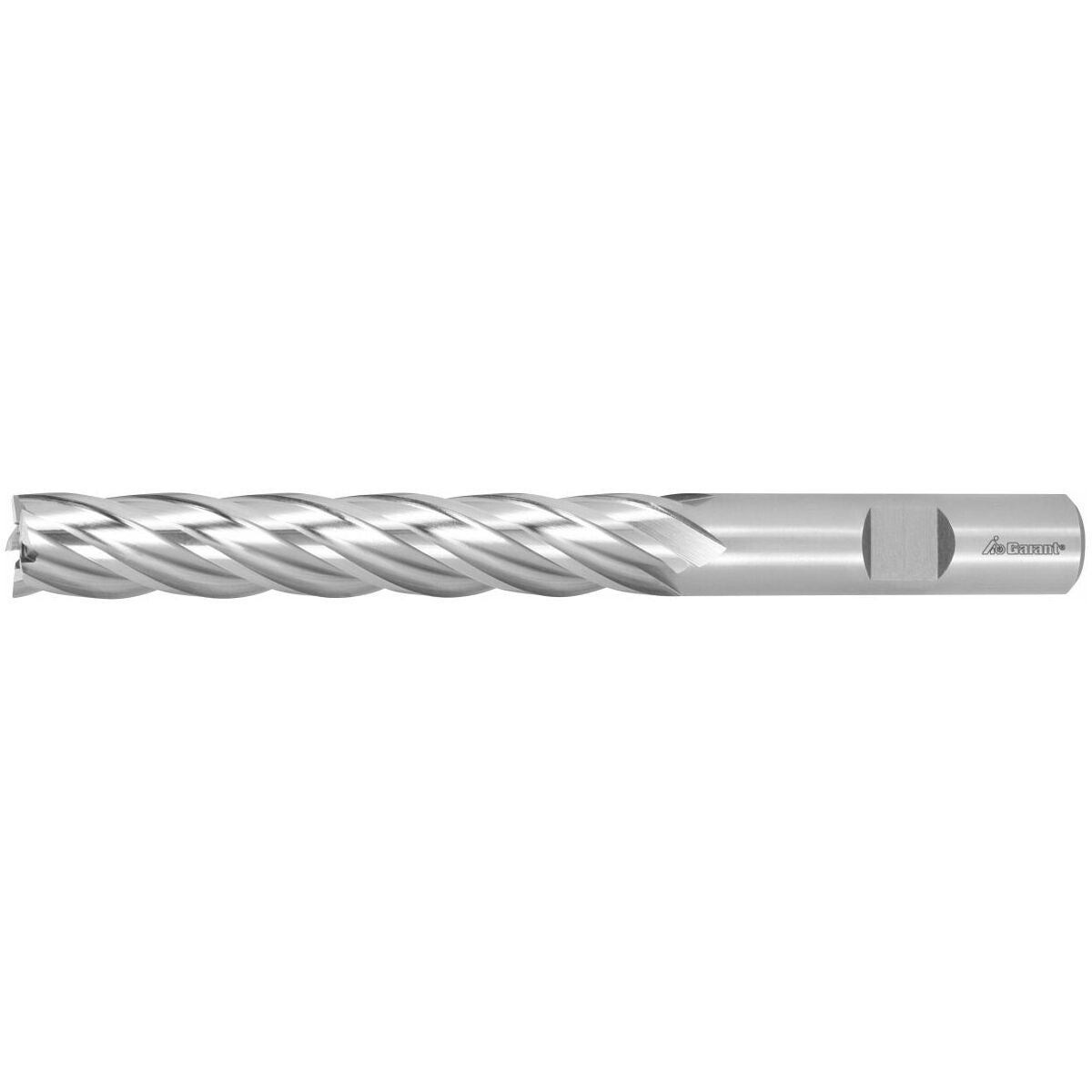

Jyrsintapit, pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Moniteräiset jyrsimet. Päätyleikkaavat, upotetulla keskuksella.
Etu

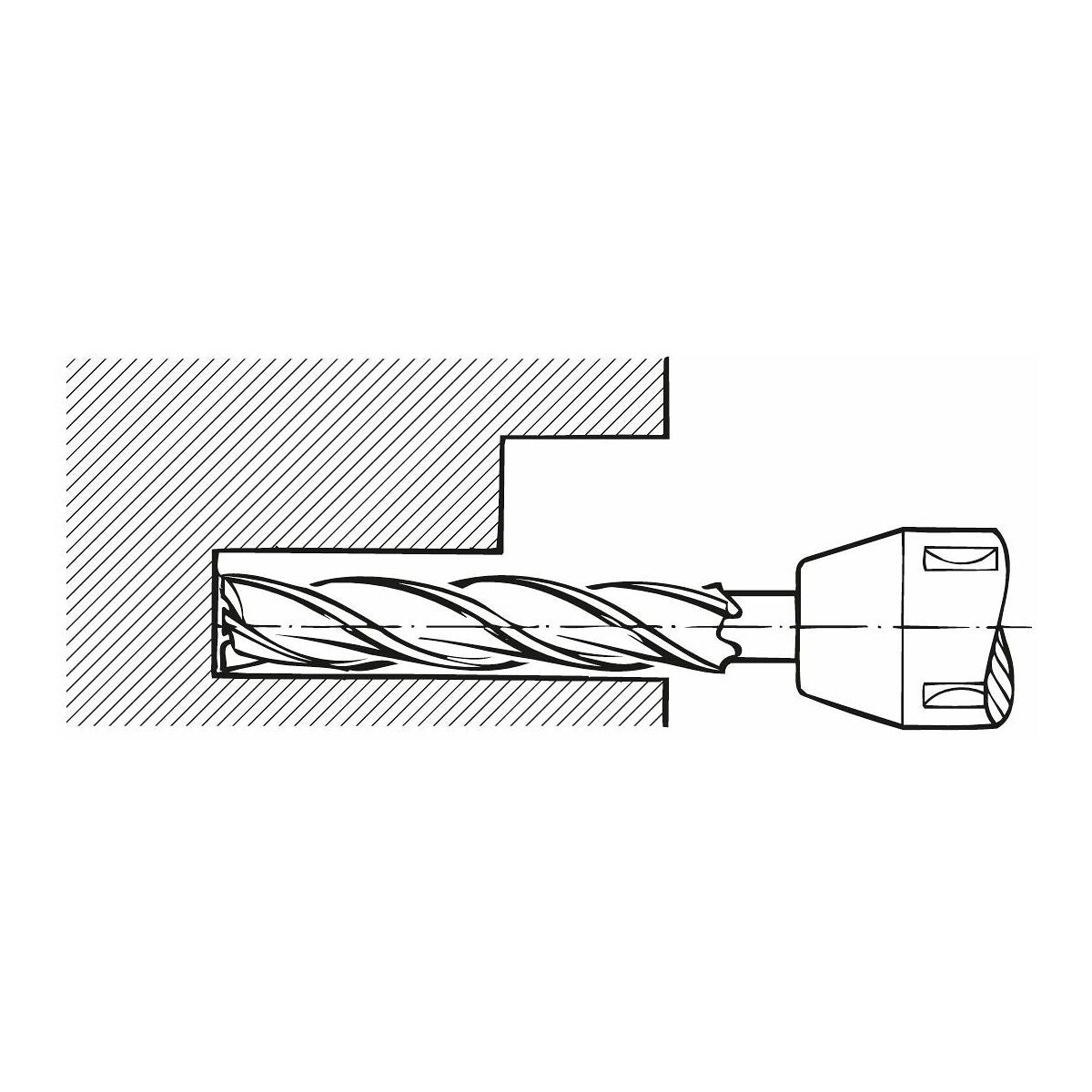

Erityisesti töihin syvällä sijaitsevissa tai vaikeapääsyisissä kohdissa tai syvien taskujen jyrsintään yhdellä työvaiheella.
Käyttötiedot
N
83
P
28
P
23
P
23
N
55
K
23
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Tyyppi | N |
| Leikkausmateriaali | HSS Co 8 |
| Syöttösuunta | vaakasuora ja vino |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | k10 |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kierrekulma | 30 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | k10 |
| Terien lukumäärä z | 5 |

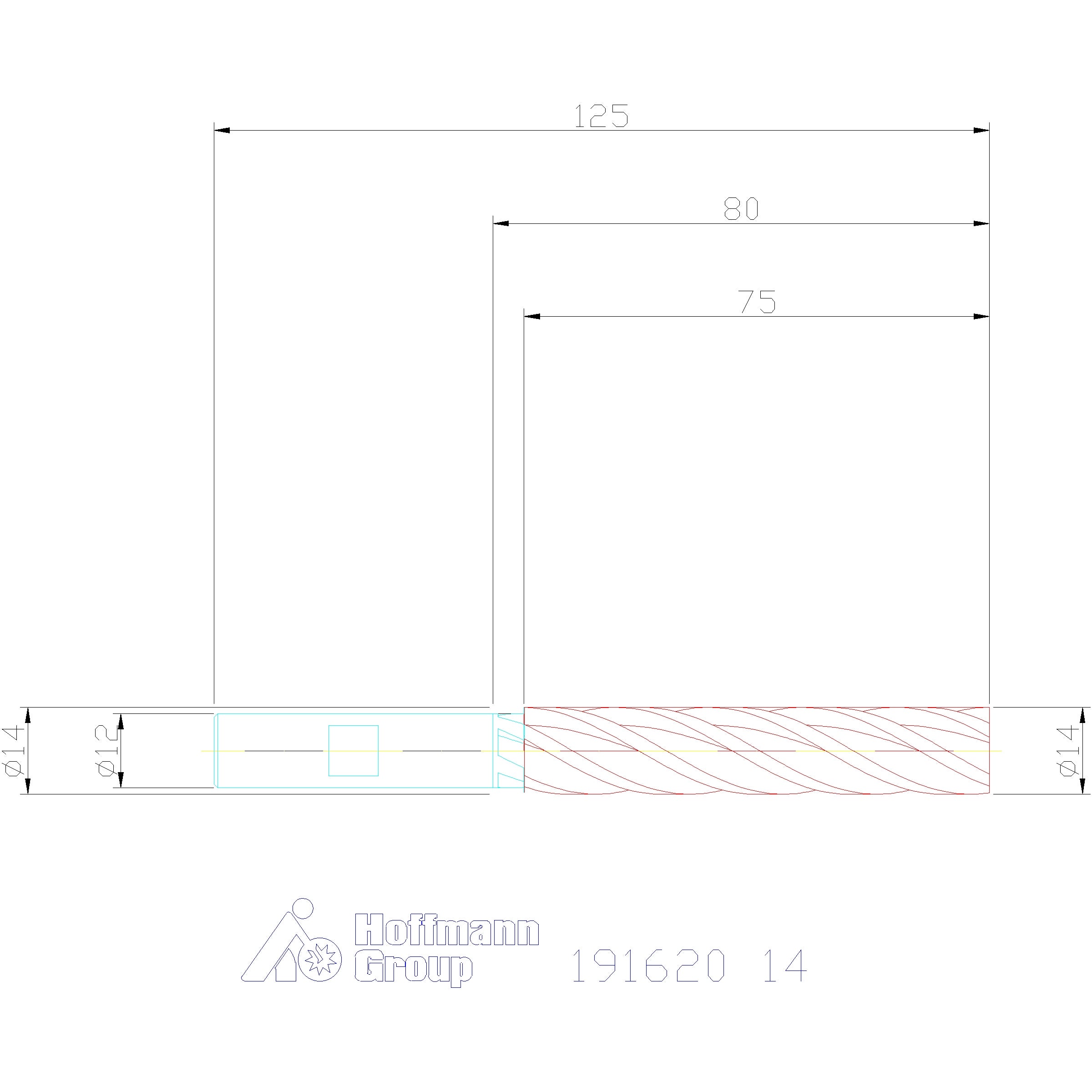

| Halkaisija ⌀ | 14 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 125 mm |
| Leikkuupituus | 75 mm |
| Syöttösuunta | vaakasuora ja vino |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 75 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.038 mm |
Media
Tuotetiedot
| Tuotenumero | 191620 |
|---|---|
| EAN | 4045197104038 |
