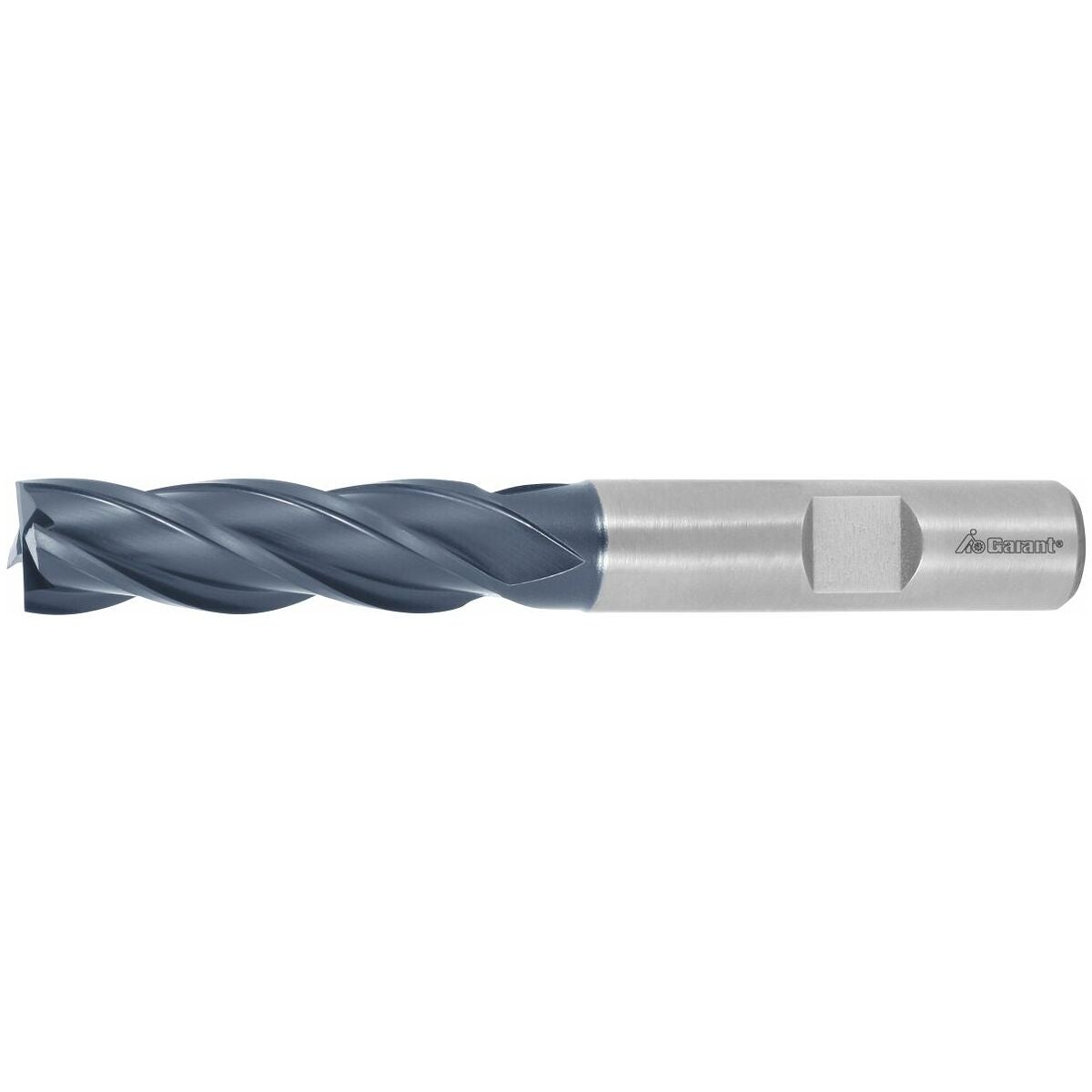

Varsijyrsin HSS-PM TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Monileikkuiset jyrsimet.
Epäkesko vapautushionta.
Erittäin korkeisiin työstötehovaatimuksiin.
Erinomaiset tulokset kuivatyöstössä.
Koot 6M–25M MID-jyrsin:
Ulkomitat tehdasstandardin mukaan, joka on DIN 844 lyhyen ja DIN 844 pitkän välissä. Erityisen sopiva muottien ja työkalujen valmistukseen, koska keskipitkät mitat tarjoavat paremman stabiilisuuden kuin DIN 844 pitkän mukaiset pitkät jyrsimet.
Käyttötiedot
N
110
N
138
P
83
P
64
P
64
P
37
P
32
M
23
M
18
N
110
K
55
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Tyyppi | N |
| Leikkausmateriaali | HSS PM |
| Normi | DIN 844 B |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | k10 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 30–40 astetta |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | k10 |
| Terien lukumäärä z | 4 |

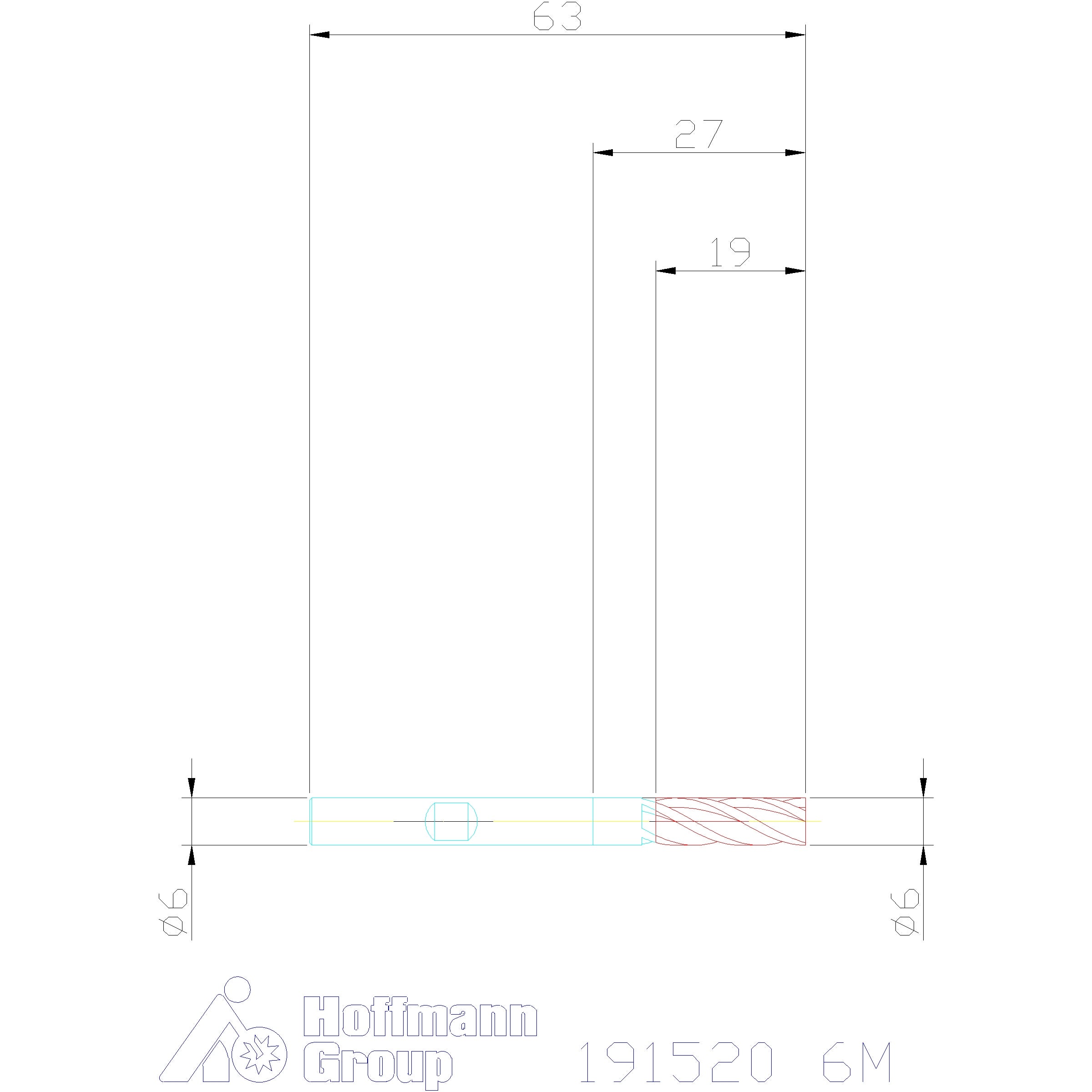

| Halkaisija ⌀ | 6 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 63 mm |
| Leikkuupituus | 19 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30-40 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 19 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.014 mm |
Media
Tuotetiedot
| Tuotenumero | 191520 |
|---|---|
| EAN | 4045197103147 |
