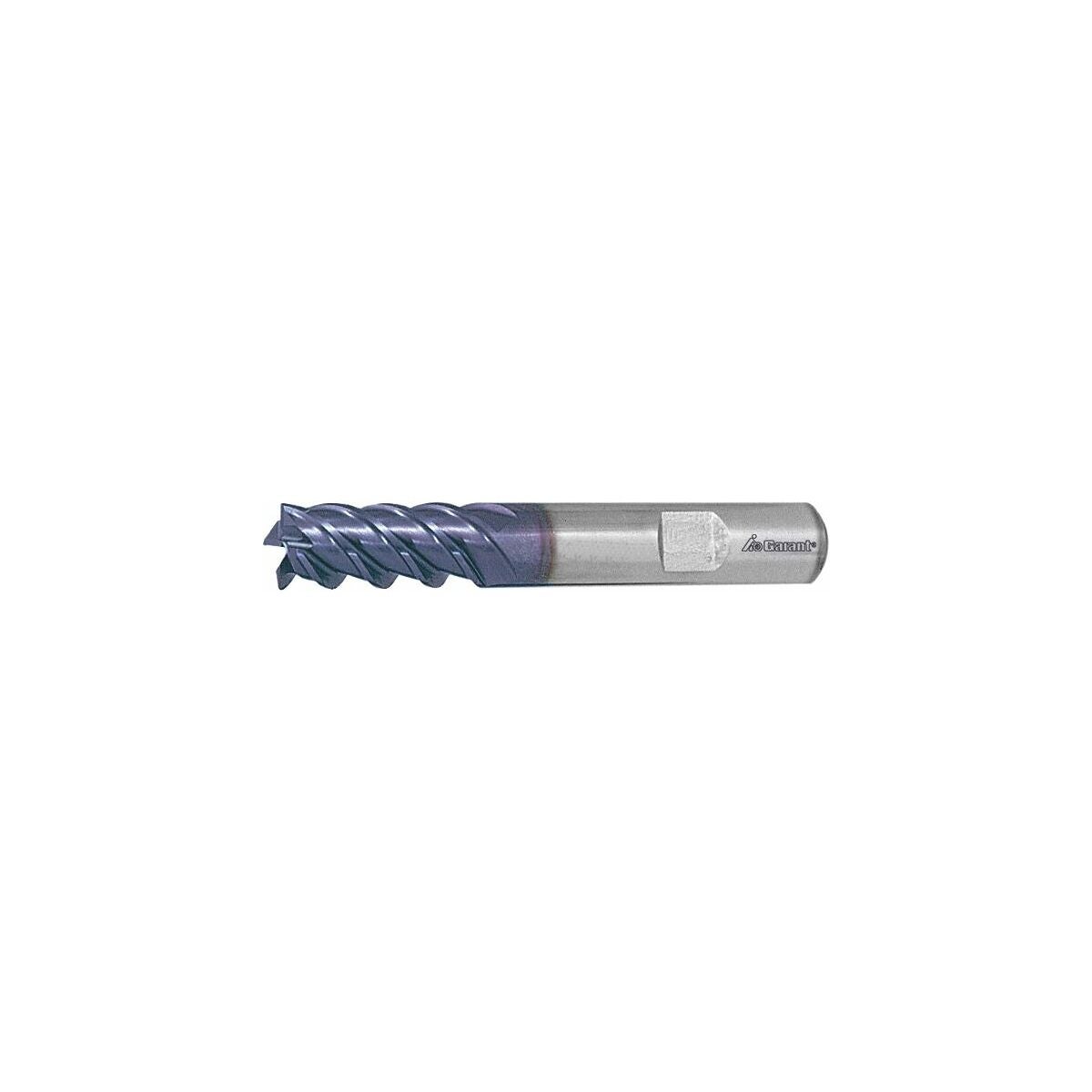

Varsijyrsin HSS-PM TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Monisärmäinen jyrsin erittäin korkeisiin työstövaatimuksiin. Päätysärmägeometria ramppaukseen.
Epäkesko vapautus. Kehäjyrsintään viimeistelytyöstönä erittäin korkeaa pinnanlaatua varten.
Etu
Erinomaiset tulokset kuivatyöstössä.
Käyttötiedot
N
110
N
138
P
83
P
64
P
64
P
37
P
32
M
23
M
18
N
110
K
55
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Tyyppi | N |
| Leikkausmateriaali | HSS PM |
| Normi | DIN 844 B |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | k10 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 50 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.1 mm |
| Toleranssi nimellis-⌀ | k10 |
| Terien lukumäärä z | 4 |
| Halkaisija ⌀ | 6 mm |
| Jyrsintäsyvyys ap max. | 6 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 57 mm |
| Leikkuupituus | 13 mm |
| Viisteen leveys 45° | 0.2 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 50 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 13 mm |
| Vapautushalkaisija d1 | 5,7 mm |
| Vapaahionnan pituus | 21 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0,016 mm |
Media
Tuotetiedot
| Tuotenumero | 191581 |
|---|---|
| EAN | 4045197973757 |
