Tehovarsijyrsin, pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

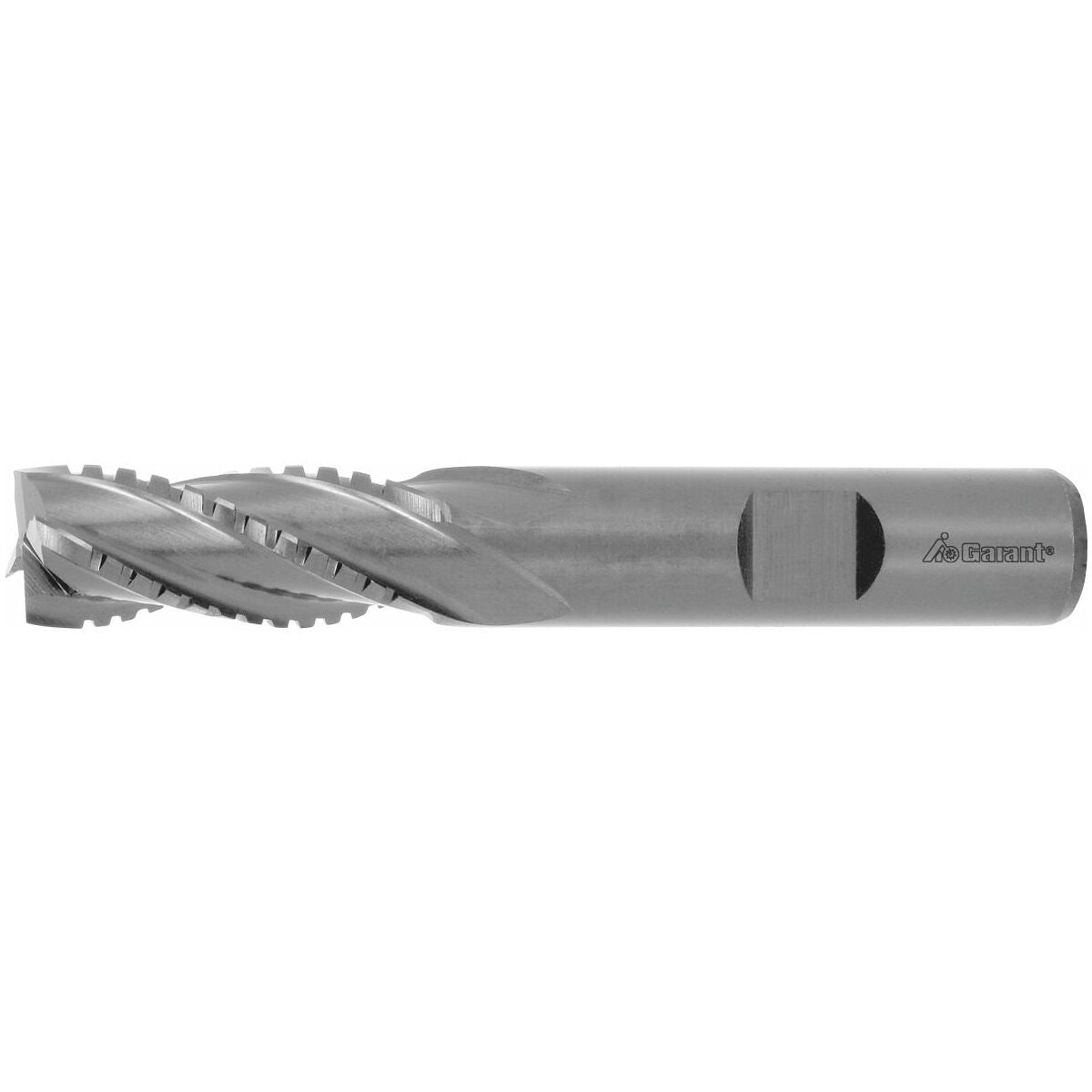

Tuotekuvaus
Rakenne
Monisärmäinen jyrsin lastunmurtajalla.
Päätysärmägeometria rampaukseen.
Pinta erikoiskäsitelty.
Etu
varsijyrsin erityisen korkealla lastuamis-/leikkaussuorituskyvyllä.
Käyttötiedot
N
83
P
28
P
23
P
23
N
55
K
23

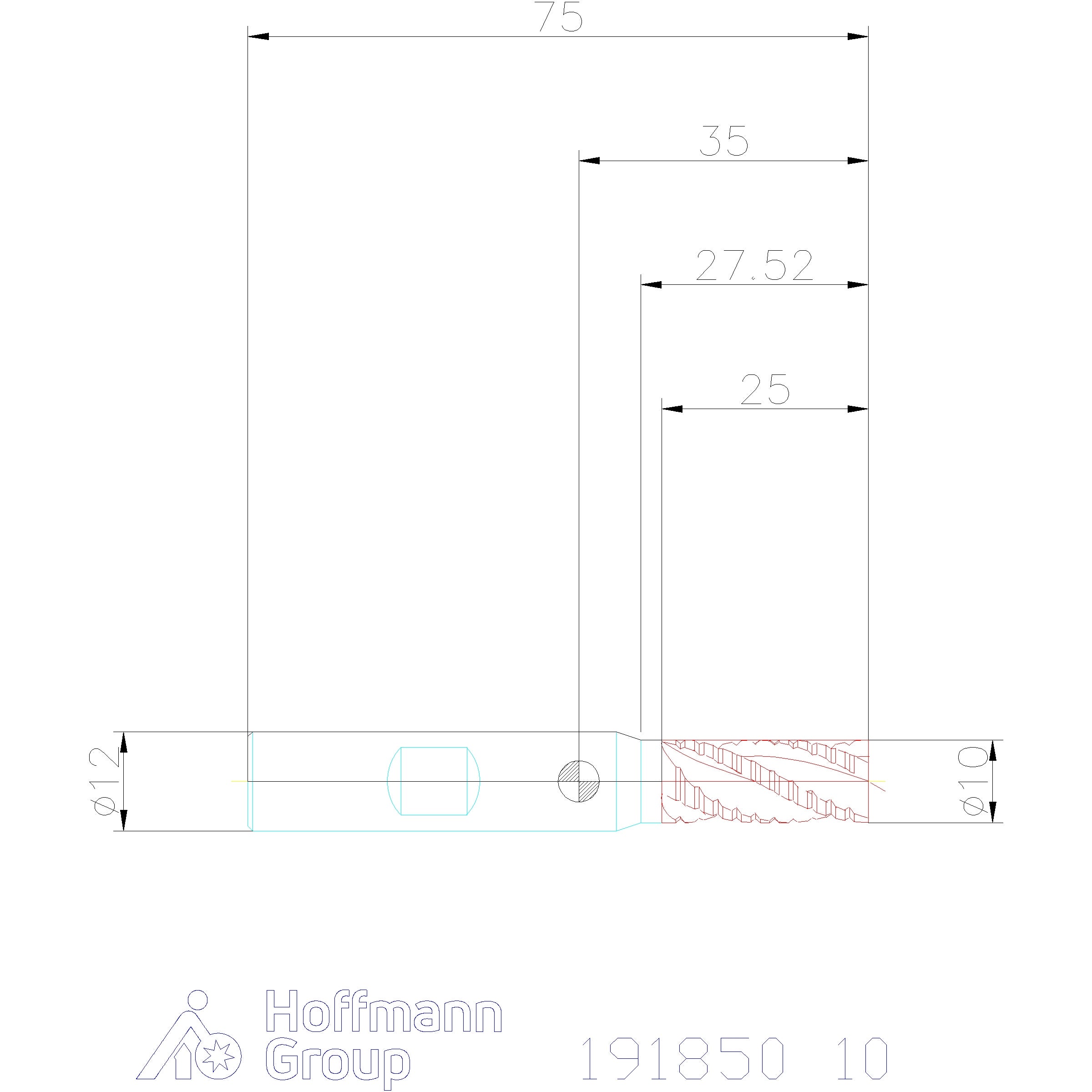

Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | Pajastandardi |
| Jyrsintäprofiili | NF |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | js12 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 30 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | js12 |
| Terien lukumäärä z | 4 |
| Halkaisija ⌀ | 10 mm |
| Jyrsintäsyvyys ap max. | 10 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 75 mm |
| Leikkuupituus | 25 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 25 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.03 mm |
Media
Tuotetiedot
| Tuotenumero | 191850 |
|---|---|
| EAN | 4045197105479 |
