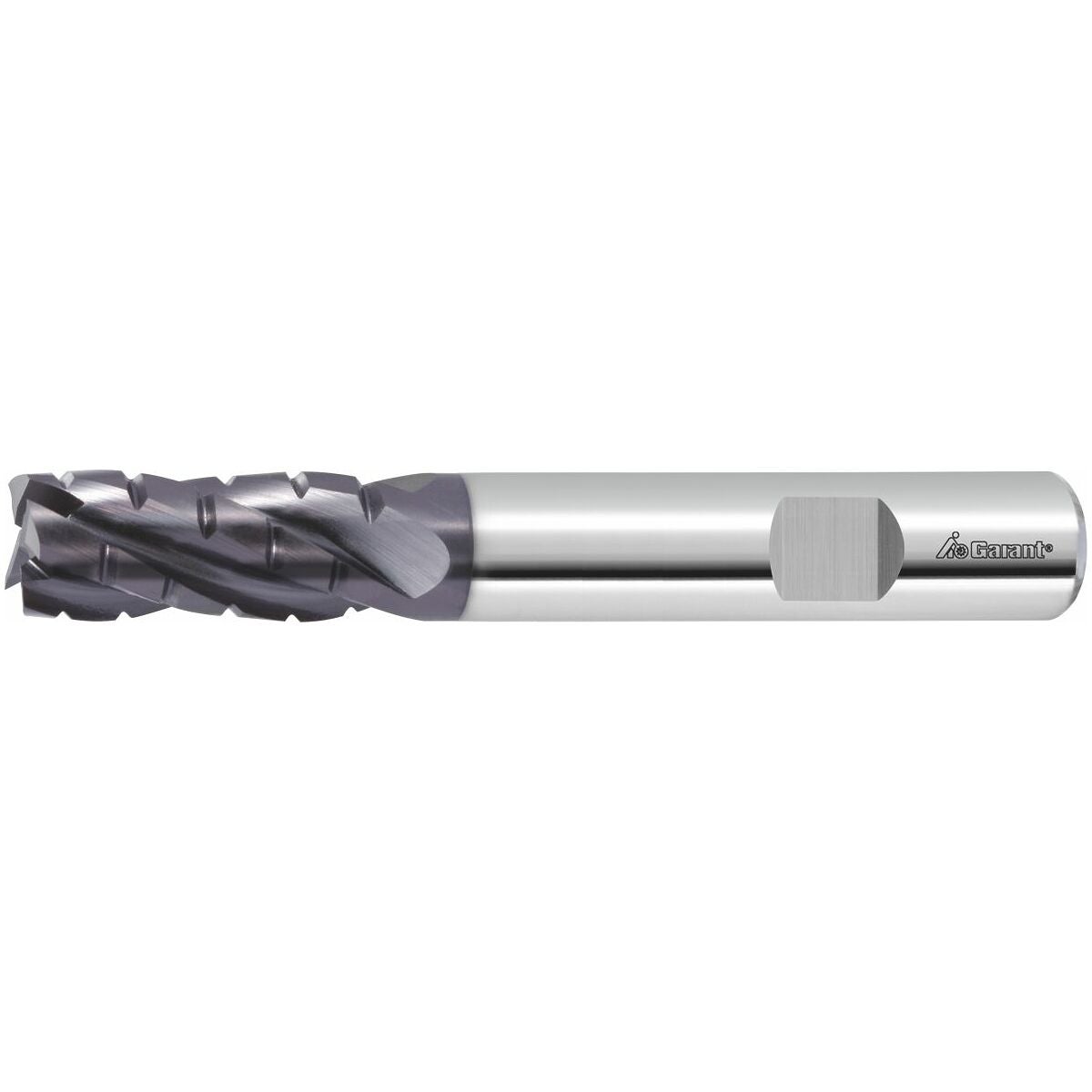

Rouhintavarsijyrsin TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Koot 10–30 päätyterägeometrialla rampaukseen.
Selvästi parempi suorituskyky hiottujen lastunmurtajien ansiosta.
Etu
Lastunmurtajat helpottavat lastunpoistoa ja samalla antavat työkappaleelle korkean pinnanlaadun.
Käyttötiedot
N
120
P
78
P
55
P
55
M
17
M
14
N
92
K
46
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | NF |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 27–30 astetta |
| Kiinnitys | DIN 1835 B h6:lla |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 4 |

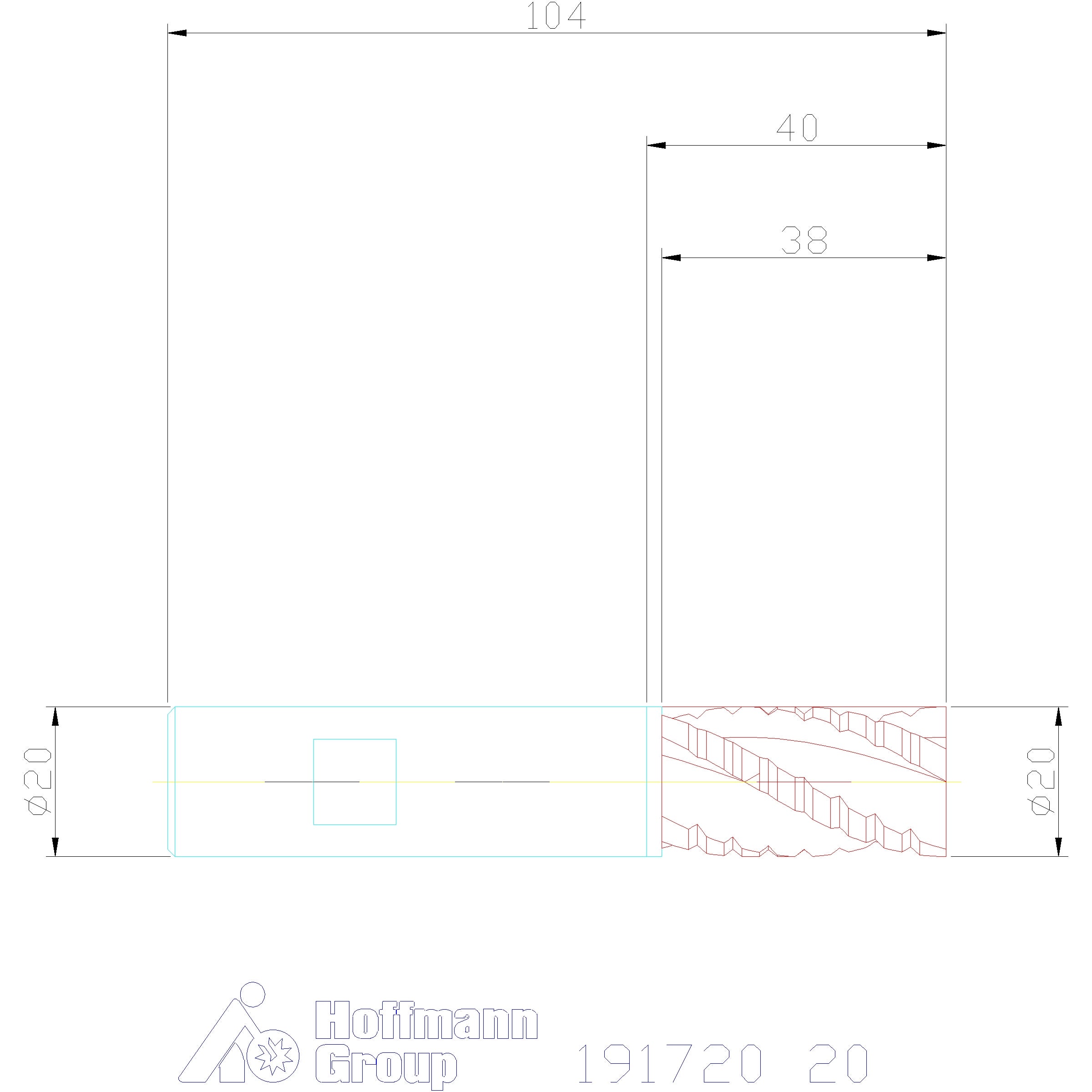

| Halkaisija ⌀ | 20 mm |
| Jyrsintäsyvyys ap max. | 20 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 20 mm |
| Kokonaispituus l | 104 mm |
| Leikkuupituus | 38 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 27–30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 38 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.06 mm |
Media
Tuotetiedot
| Tuotenumero | 191720 |
|---|---|
| EAN | 4045197105004 |
