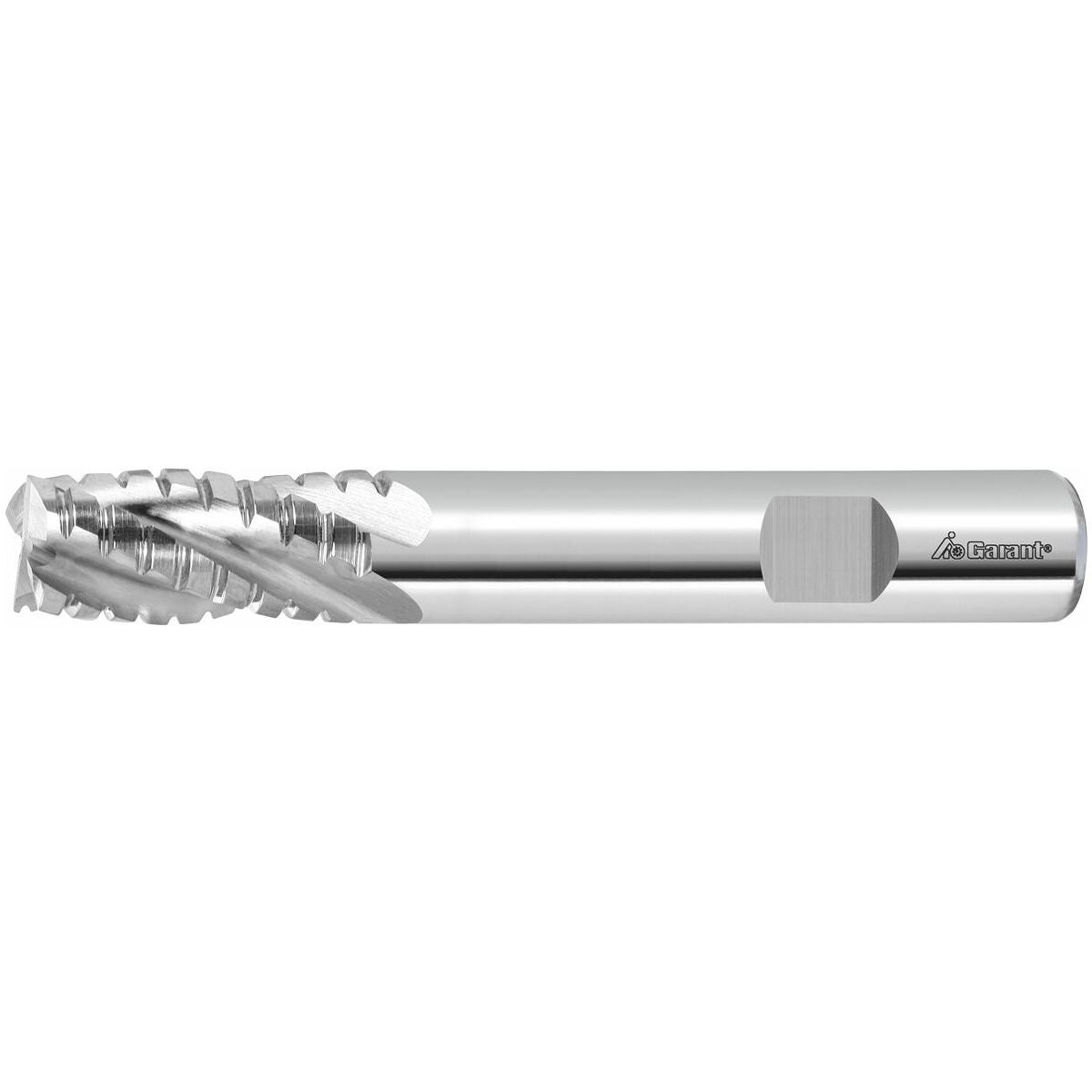

Pinnoittamaton rouhintavarsijyrsin
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Vapautetut, hienohampaiset terät.
Käyttötiedot
N
83
P
30
P
25
P
25
N
55
K
23
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | NF |
| Syöttösuunta | vaaka- ja vinossa |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 27–30 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 4 |
| Halkaisija ⌀ | 9 mm |
| Jyrsintäsyvyys ap max. | 9 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 10 mm |
| Kokonaispituus l | 69 mm |
| Leikkuupituus | 19 mm |
| Syöttösuunta | vaakasuora ja vino |
| Kierrekulma | 27–30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 19 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.018 mm |

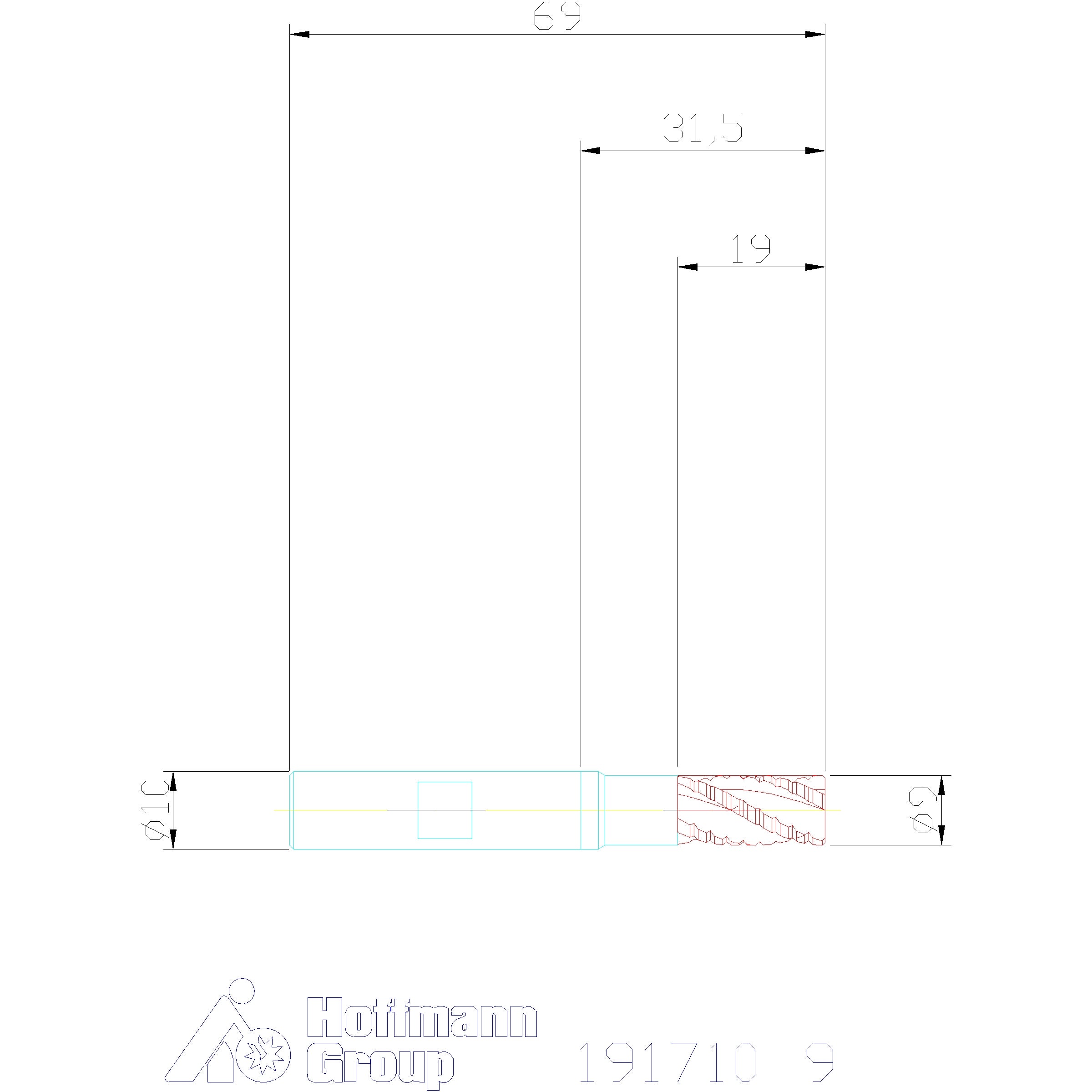

Media
Tuotetiedot
| Tuotenumero | 191710 |
|---|---|
| EAN | 4045197104755 |
