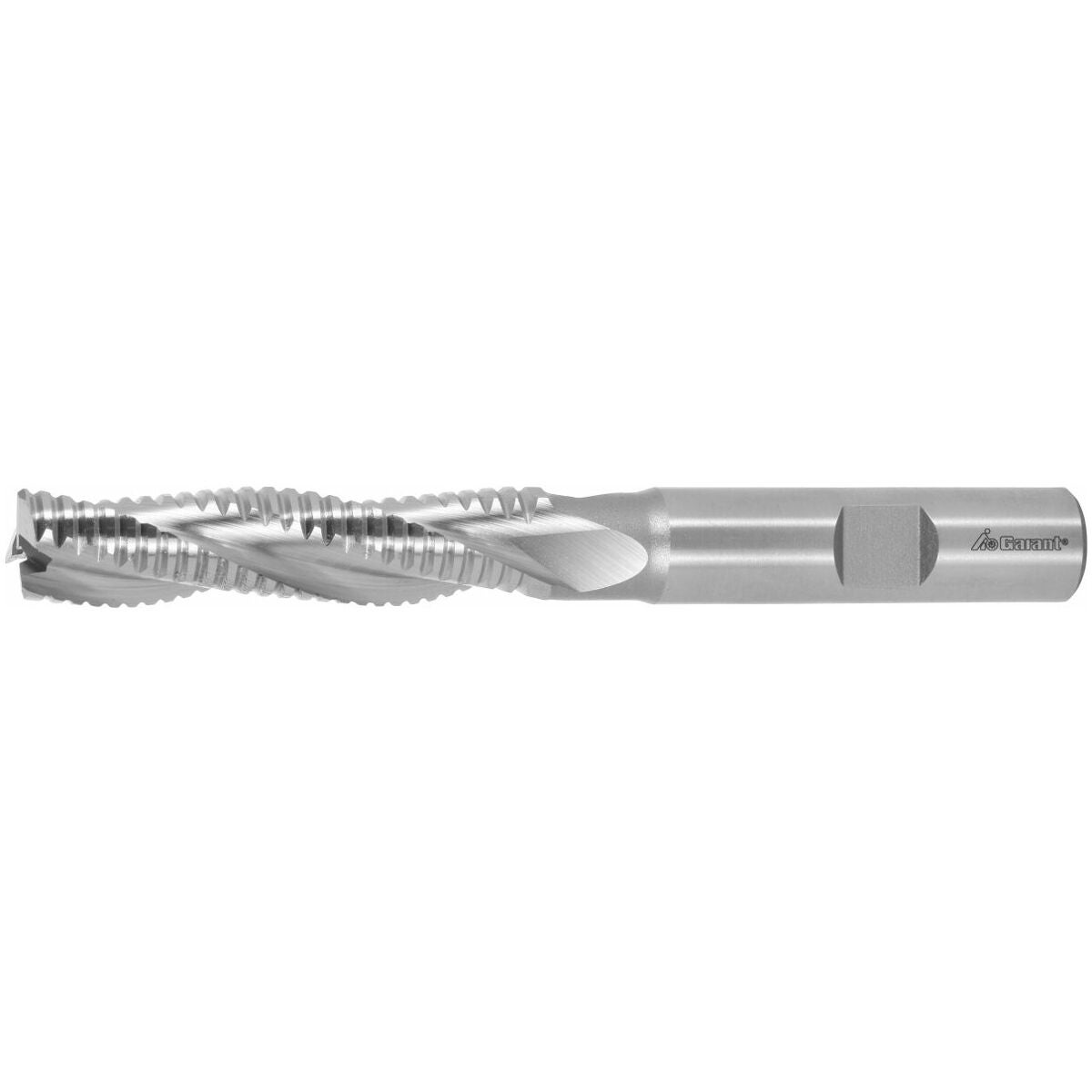

Rouhintavarsijyrsin, pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Vapautetulla rouhintaprofiililla ja tasaisella harjalla.
Päätyterägeometria rampitukseen.
Leveä vapautus voidaan usein uudelleenhioa ilman profiilin muuttumista.
Yleisjyrsin vaippajyrsintään tai rampitukseen ja sitä seuraavaan ääriviivajyrsintään.
Etu
Verrattuna moniteräisiin jyrsimiin parempi lastunpoisto suurten lastutilojen ansiosta.
Käyttötiedot
N
83
P
30
P
25
P
25
N
55
K
23
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | NF |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | k10 |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kierrekulma | 25 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.5 mm |
| Toleranssi nimellis-⌀ | k10 |
| Terien lukumäärä z | 3 |

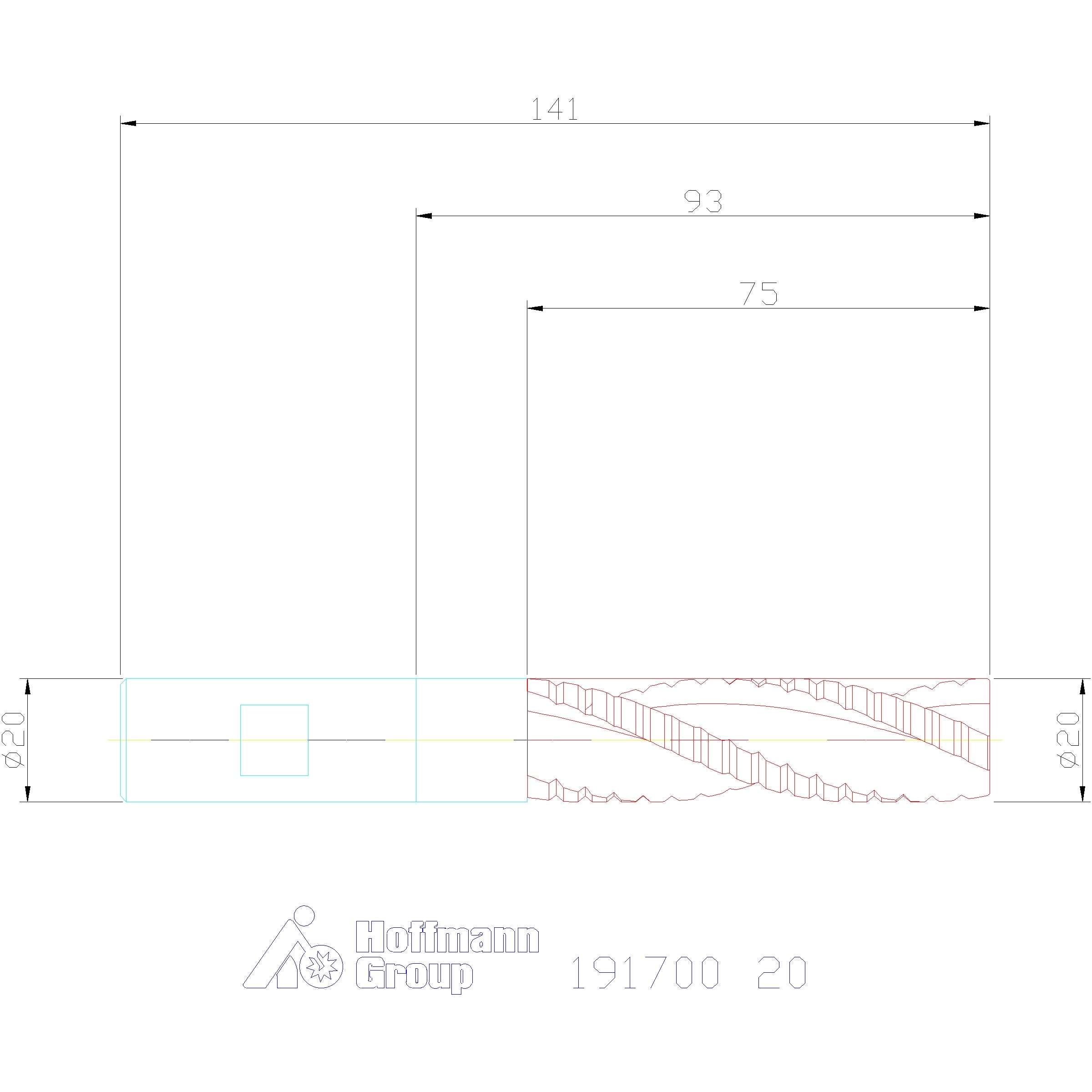

| Halkaisija ⌀ | 20 mm |
| Jyrsintäsyvyys ap max. | 10 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 20 mm |
| Kokonaispituus l | 141 mm |
| Leikkuupituus | 75 mm |
| Viisteen leveys 45° | 0.5 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 25 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 75 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.06 mm |
Media
Tuotetiedot
| Tuotenumero | 191700 |
|---|---|
| EAN | 4045197104656 |
