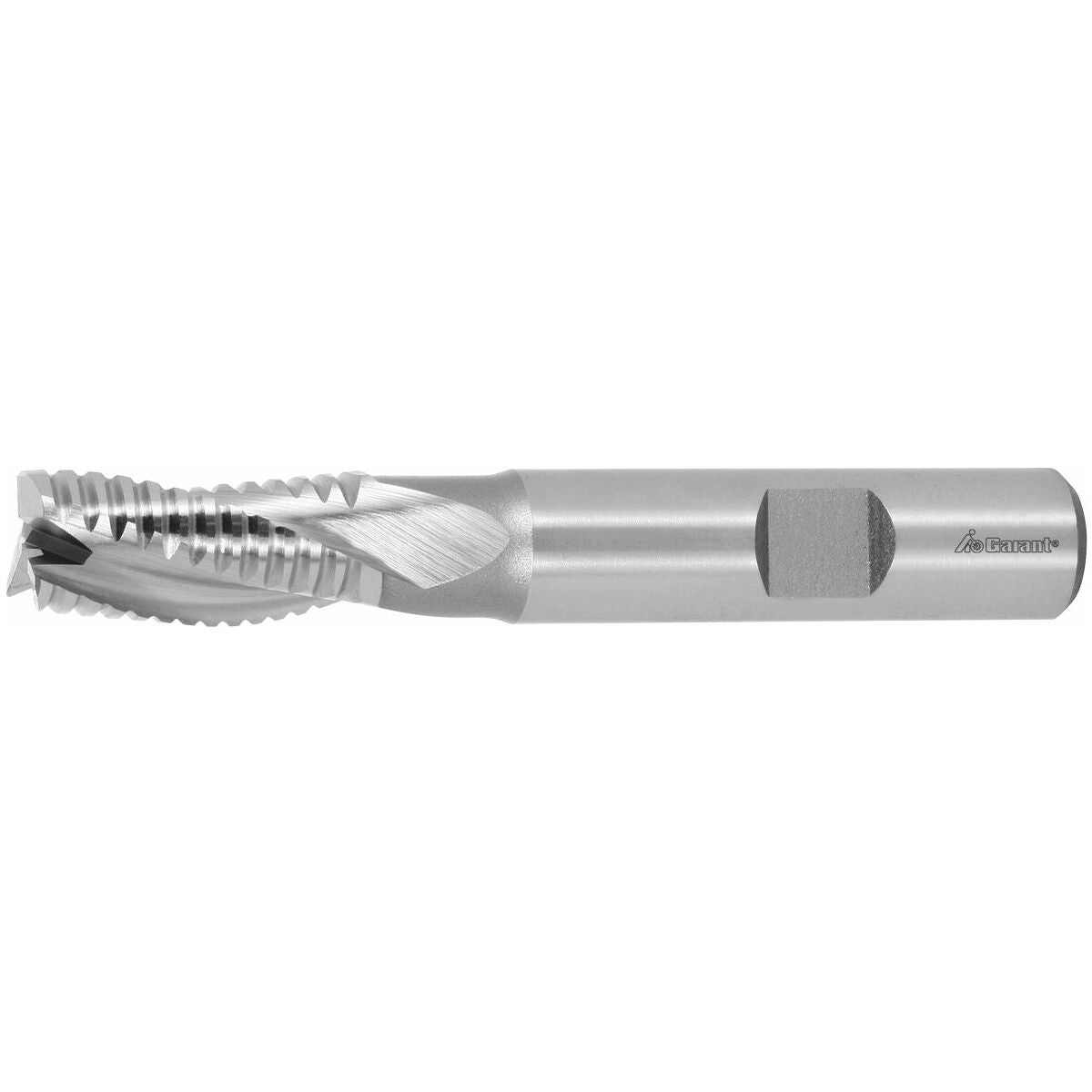

Rouhintavarsijyrsin
!
Tuote ei ole enää valikoimassa. Katso korvaavat vaihtoehdot alta.
Tuotekuvaus
Malli

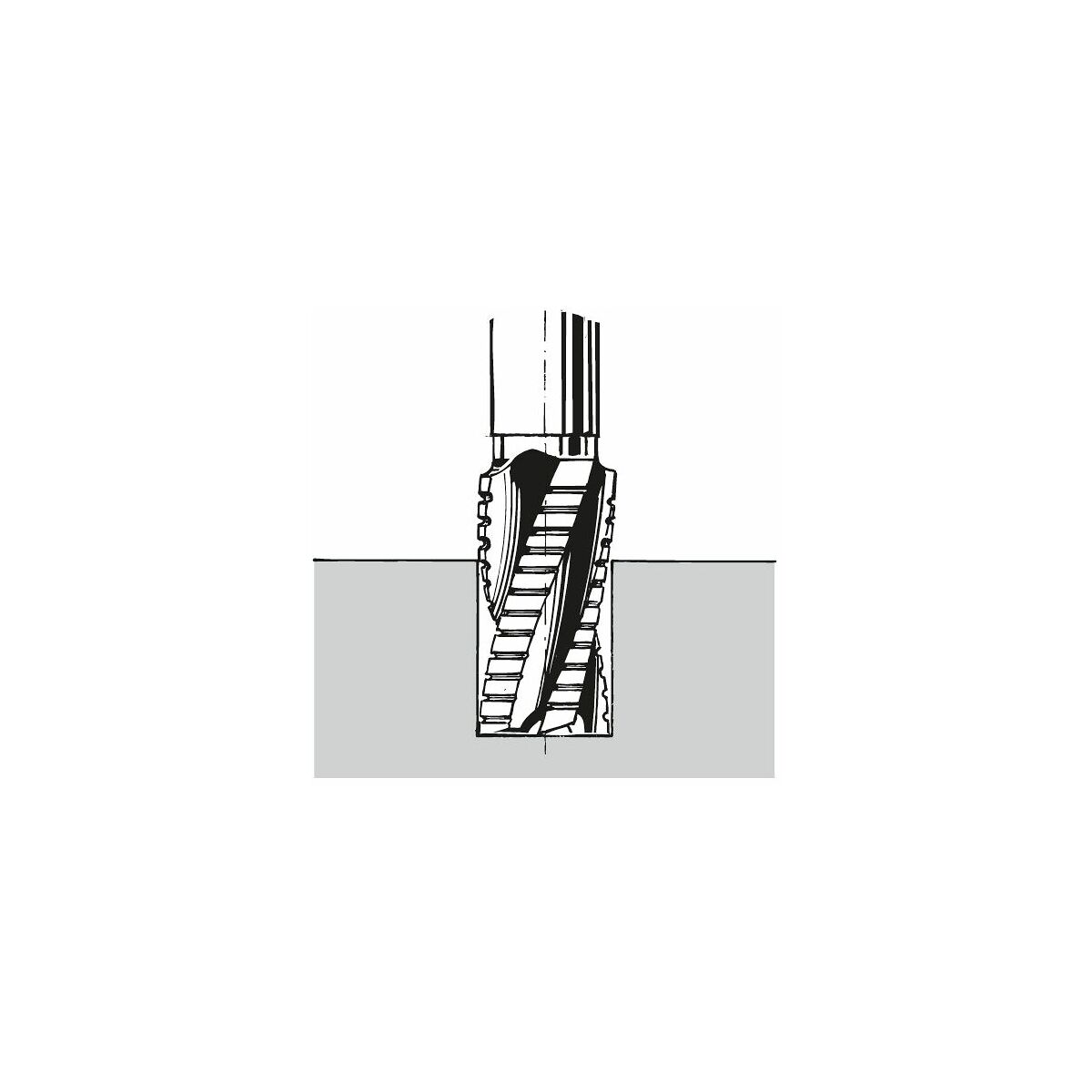

Yleisjyrsin selkähiotulla rouhintaprofiililla ja tasaisella kärjellä.
Päätyleikkuugeometria rampaukseen.
Epäkeskeinen selkähionta.
Yleiskäyttöinen leikkuugeometria.
Käyttötiedot
N
83
P
30
P
25
P
25
N
55

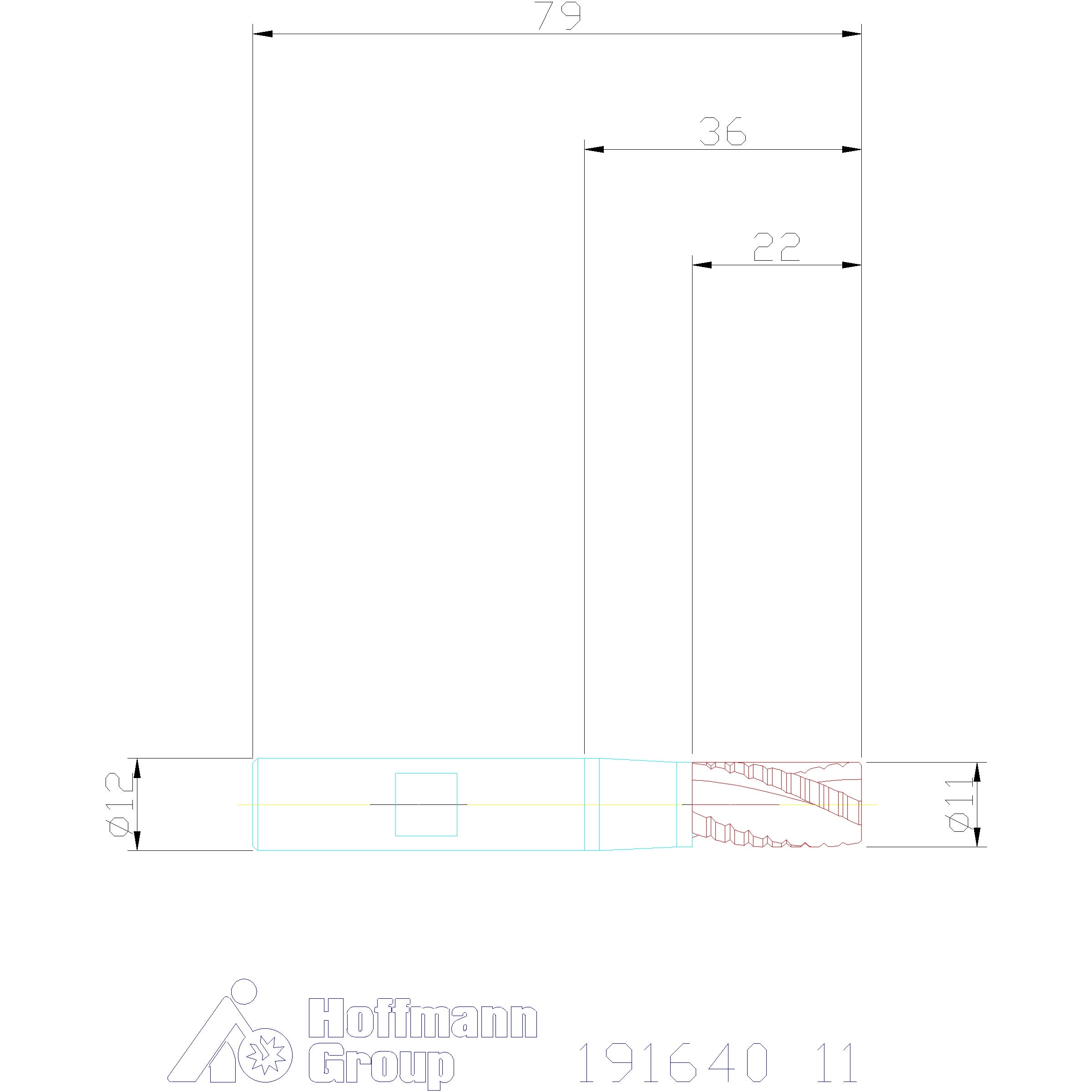

Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | NF |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | k10 |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kierrekulma | 25 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0,05 mm |
| Toleranssi nimellis-⌀ | k10 |
| Terien lukumäärä z | 3 |
| Halkaisija ⌀ | 11 mm |
| Jyrsintäsyvyys ap max. | 11 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 79 mm |
| Viisteen leveys 45° | 0,5 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 25 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 22 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.03 mm |
Media
Tuotetiedot
| Tuotenumero | 191640 |
|---|---|
| EAN | 4045197104335 |
