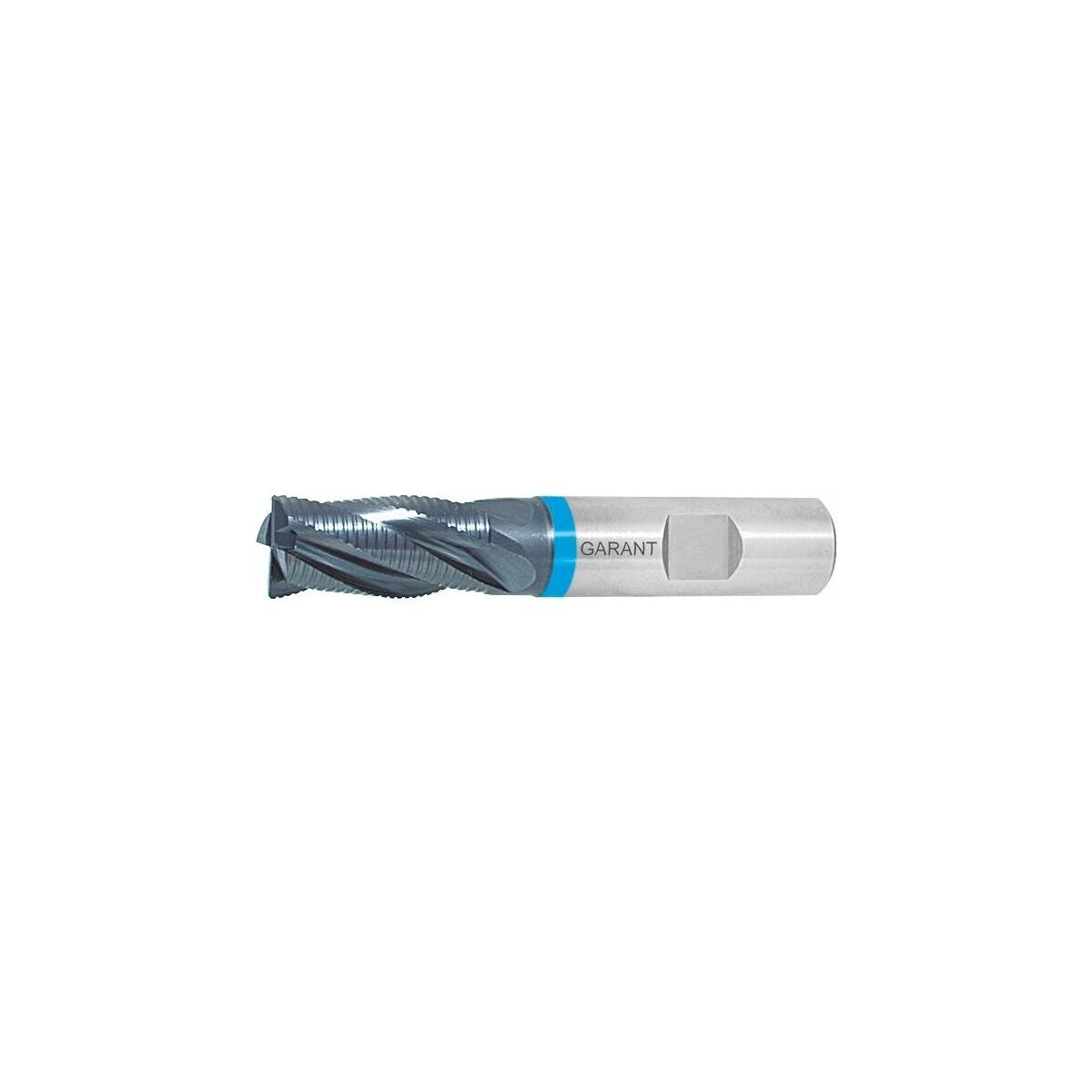

Rouhintavarsijyrsin HPC HSS-E-SPM TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Erityinen SPM-substraatti, jossa on erittäin suuri kobolttipitoisuus.
Yhdistää kovametallin kovuuden ja PM-teräksen sitkeyden.
Päätyleikkuugeometria ramppausta varten.
Käyttötiedot
Erittäin korkeisiin vaatimuksiin työstösuorituskyvyn osalta sekä lastunpoistokapasiteetin lisäämiseen ruostumattomissa teräslaaduissa.
Käyttötiedot
N
159
P
95
P
74
P
74
P
42
M
26
M
21
S
20
Tekniset tiedot
| Työstöstrategia | HPC |
|---|---|
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | sininen |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS E SPM |
| Normi | DIN 844 |
| Jyrsintäprofiili | HRF |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 30 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.3 mm |
| Syöttö fz urajyrsintään ruostumattomassa teräksessä > 900 n/mm2 | 0.055 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 6 |

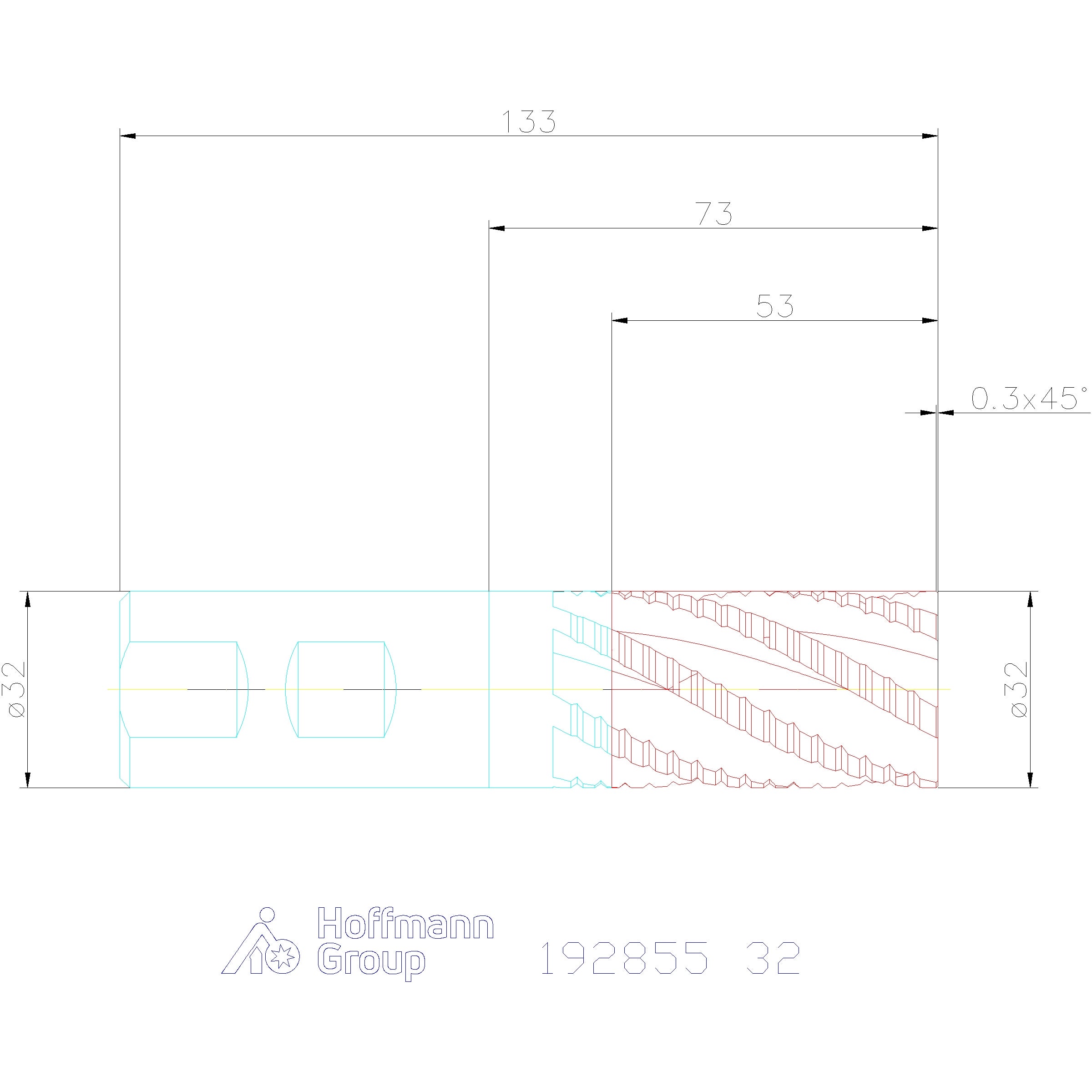

| Halkaisija ⌀ | 32 mm |
| Jyrsintäsyvyys ap max. | 53 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 32 mm |
| Kokonaispituus l | 133 mm |
| Leikkuupituus | 53 mm |
| Viisteen leveys 45° | 0.3 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 53 mm |
Media
Tuotetiedot
| Tuotenumero | 192855 |
|---|---|
| EAN | 4045197198235 |
