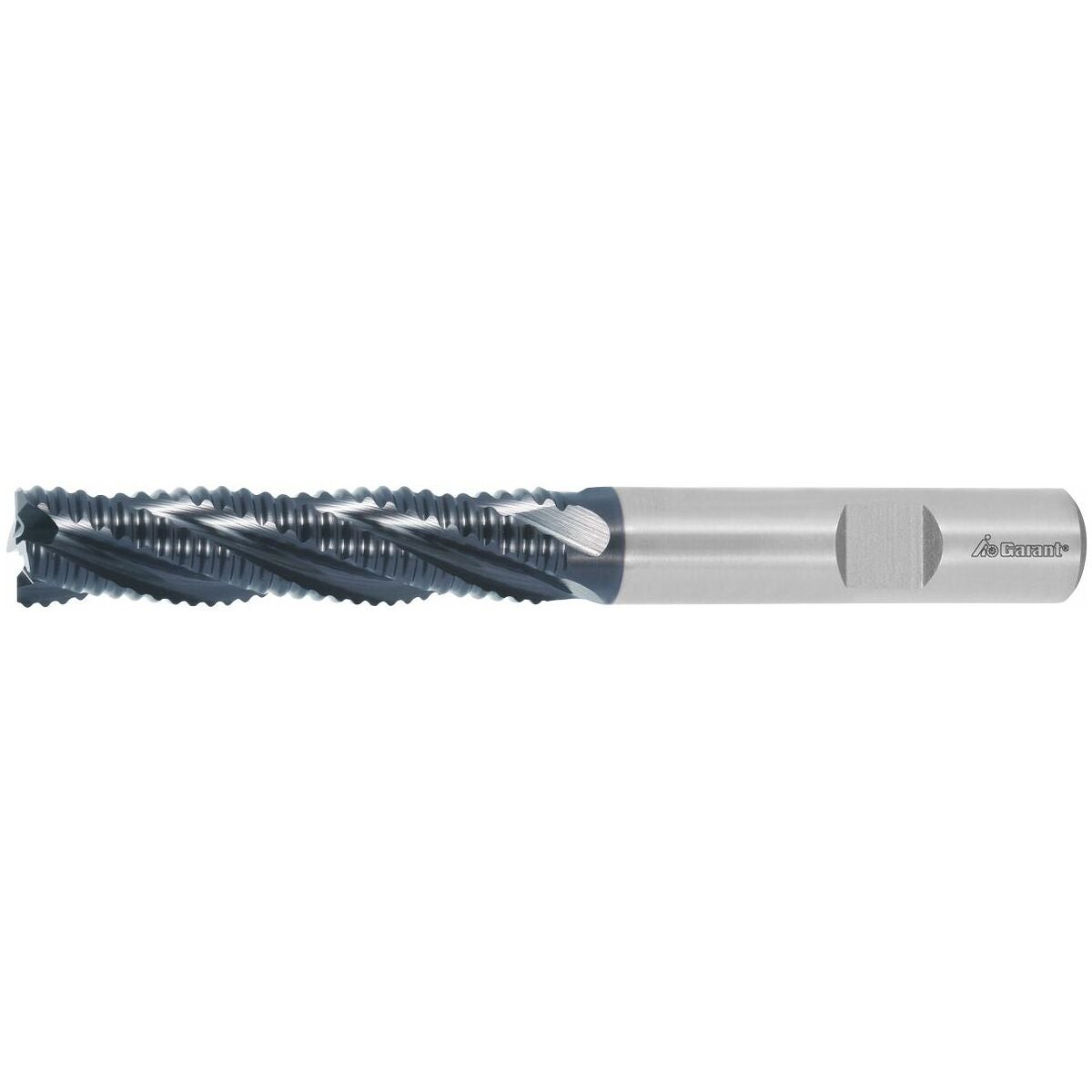

Karkea-jyrsimet
!
Tuote ei ole enää valikoimassa. Katso korvaavat vaihtoehdot alta.
Tuotekuvaus
Rakenne
Vapautetulla rouhintaprofiililla. Kokoon 20 asti päätyleikkuugeometria ramppaukseen.
Käyttötiedot
Tekniset tiedot
| Hammastusjako | Epäsäännöllinen |
|---|---|
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | Karkeajyrsintä |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B h6:lla |
| Kierrekulma | 27 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.5 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 5 |
| Halkaisija ⌀ | 25 mm |
| Jyrsintäsyvyys ap max. | 25 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 25 mm |
| Kokonaispituus l | 166 mm |
| Leikkuupituus | 90 mm |
| Viisteen leveys 45° | 0.5 mm |
| Syöttösuunta | vaakasuora ja vino |
| Kierrekulma | 27 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 90 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.06 mm |
Media
Tuotetiedot
| Tuotenumero | 192710 |
|---|---|
| EAN | 4045197107824 |
