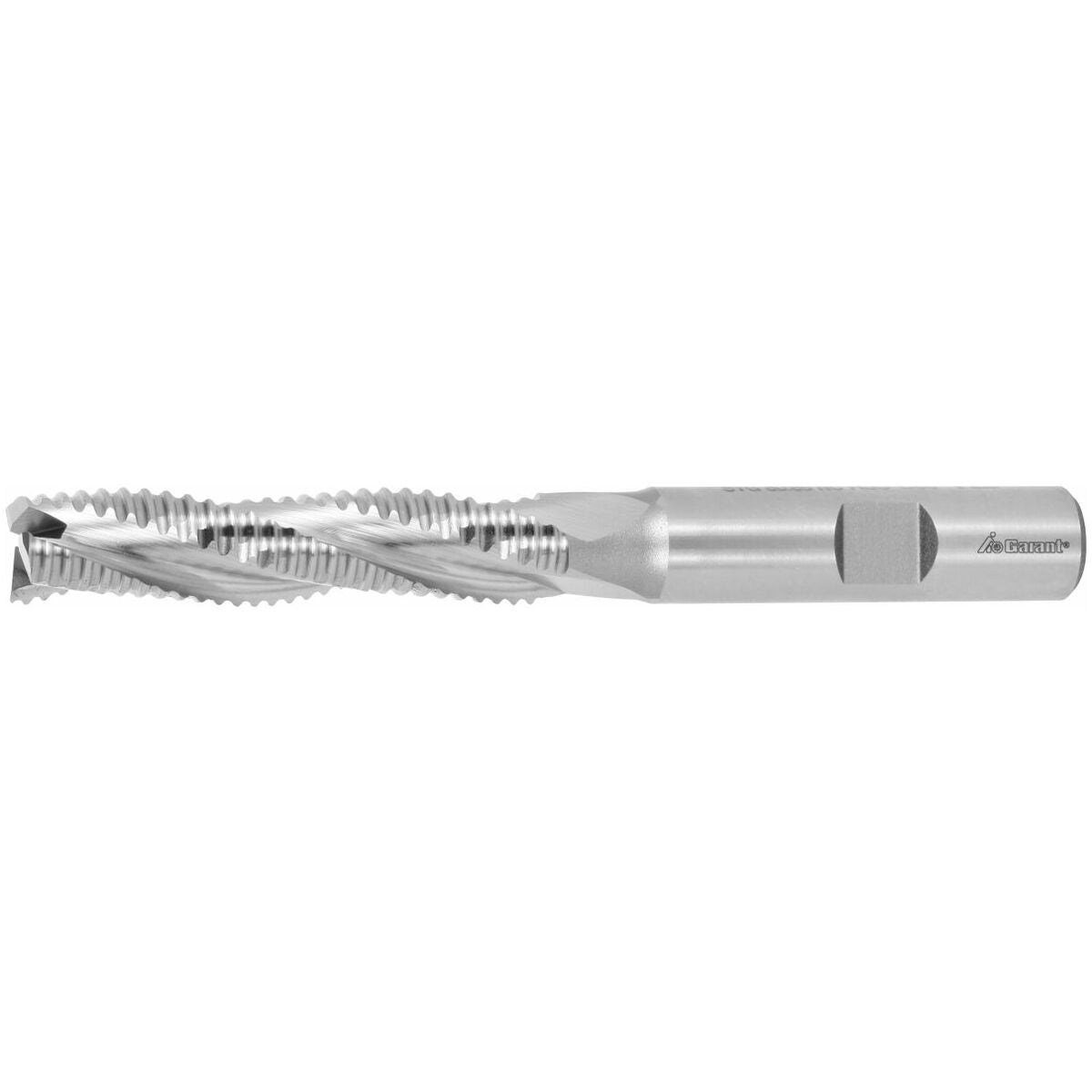

Rouhintavarsijyrsin pinnoittamattomat 10 mm
!

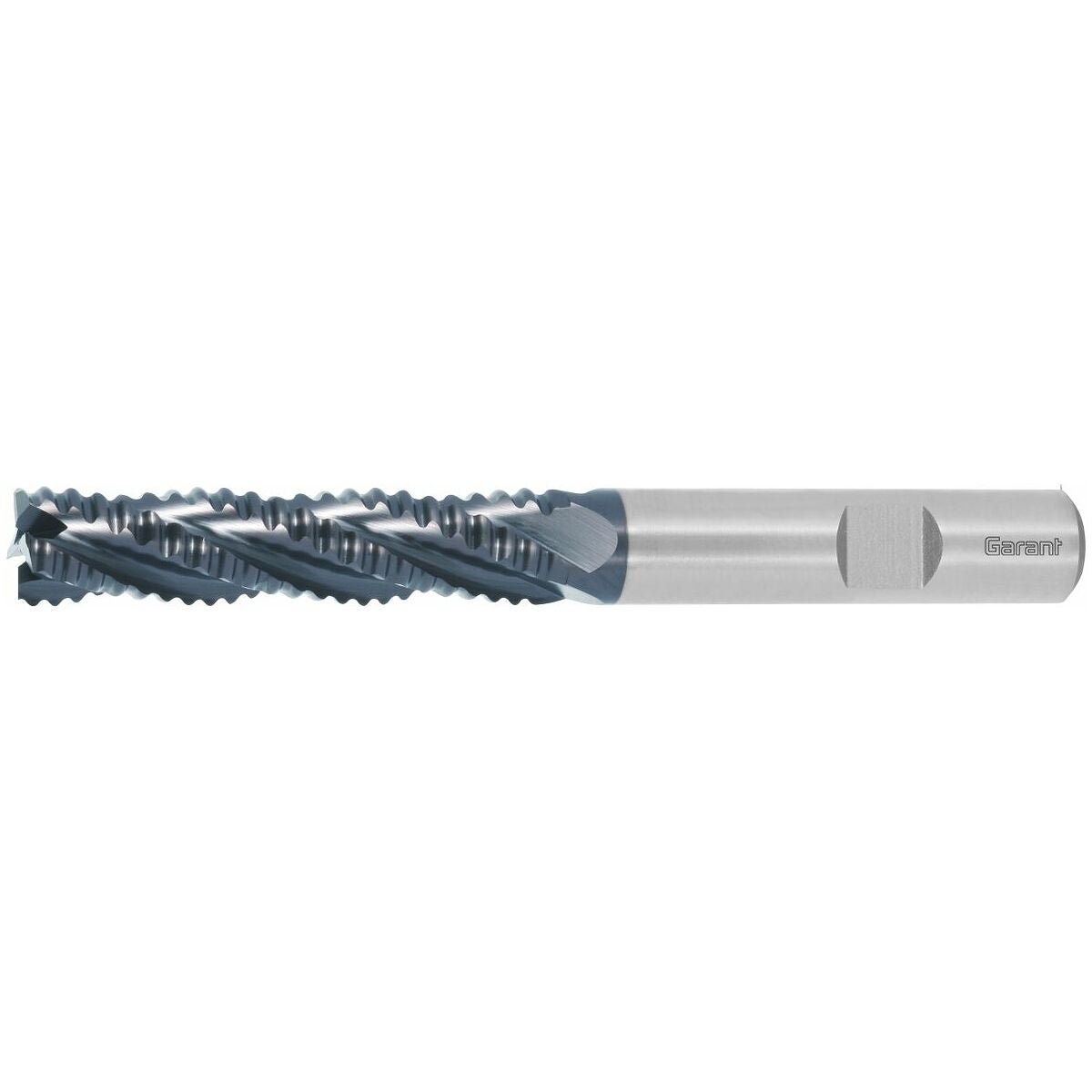

Tuote ei ole enää valikoimassa. Katso korvaavat vaihtoehdot alta.
Tuotekuvaus
Rakenne
Takahiotut hammastetut leikkuusärmät.
Päätyleikkuugeometria rampaukseen.
Yleisjyrsin lieriöjyrsintään tai rampaukseen ja sitä seuraavaan muotojyrsintään.
Käyttötiedot
N
83
P
28
P
23
P
23
N
55
K
23
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | NR |
| Syöttösuunta | vaaka-, vino- ja pystysuuntainen |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | js12 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 25 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | js12 |
| Terien lukumäärä z | 3 |

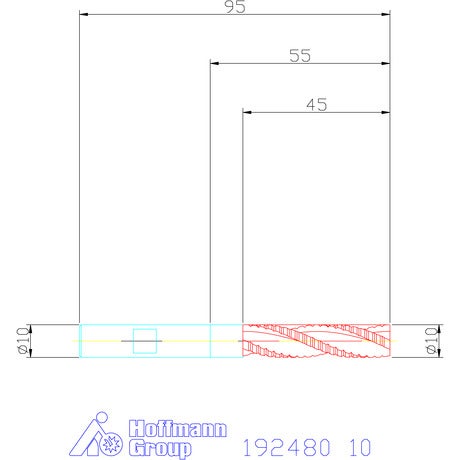

| Halkaisija ⌀ | 10 mm |
| Jyrsintäsyvyys ap max. | 5 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 10 mm |
| Kokonaispituus l | 95 mm |
| Leikkuupituus | 45 mm |
| Syöttösuunta | vaaka-, vino- ja pystysuuntainen |
| Kierrekulma | 25 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 45 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.014 mm |
Media
Tuotetiedot
| Tuotenumero | G19248010 |
|---|---|
| EAN | 4045197106384 |
