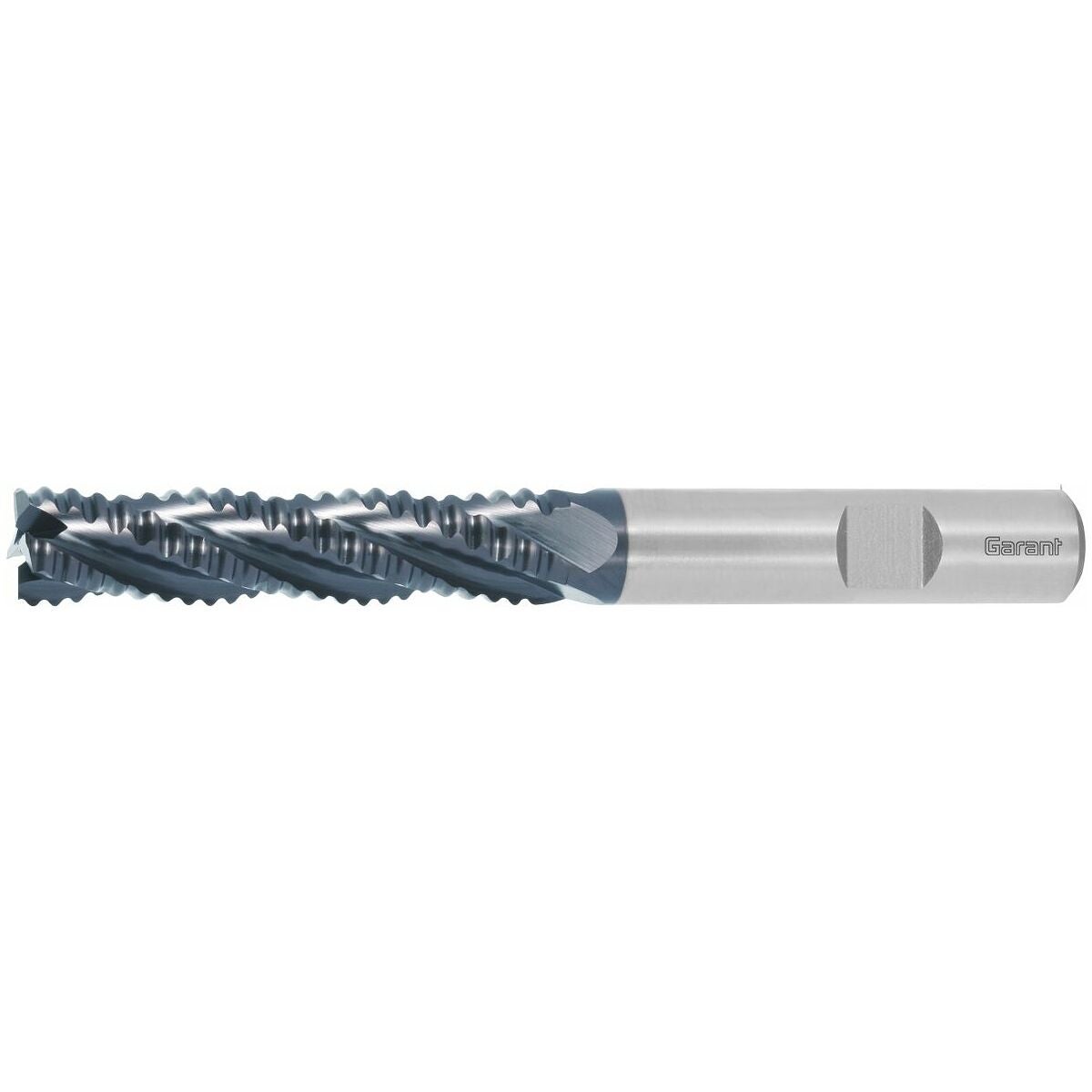

Rouhintavarsijyrsin HSS-Co8 TiAlN 10 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Takahiottu spiraaliprofiili. Leveä takahionta voidaan usein teroittaa uudelleen ilman profiilin muuttumista.
Kärjen terägeometria poraukseen ja epätasainen teräjako.
Käyttötiedot
N
100
P
60
P
45
P
45
M
13
M
11
N
73
K
36
Tekniset tiedot
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,15×D särmäyksessä |
|---|---|
| Hammastusjako | Epäsäännöllinen |
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | NR |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kierrekulma | 30 astetta |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,15×D vierintäjyrsinnässä |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 4 |

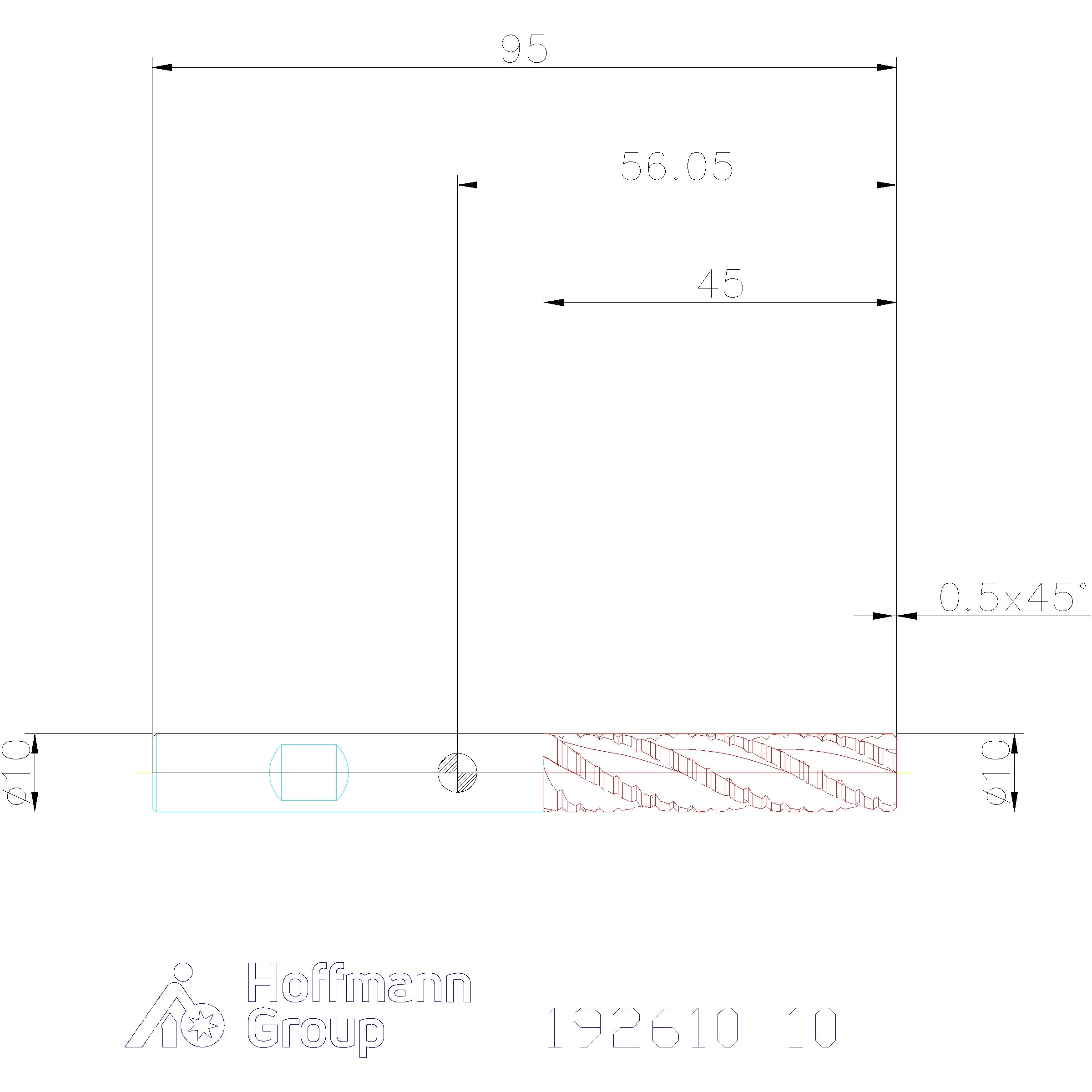

| Halkaisija ⌀ | 10 mm |
| Jyrsintäsyvyys ap max. | 5 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 10 mm |
| Kokonaispituus l | 95 mm |
| Leikkuupituus | 45 mm |
| Viisteen leveys 45° | 0.5 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 45 mm |
| Syöttö fz vierintäjyrsintään teräksessä < 750 n/mm2 | 0.019 mm |
Media
Tuotetiedot
| Tuotenumero | G19261010 |
|---|---|
| EAN | 4067263291077 |
