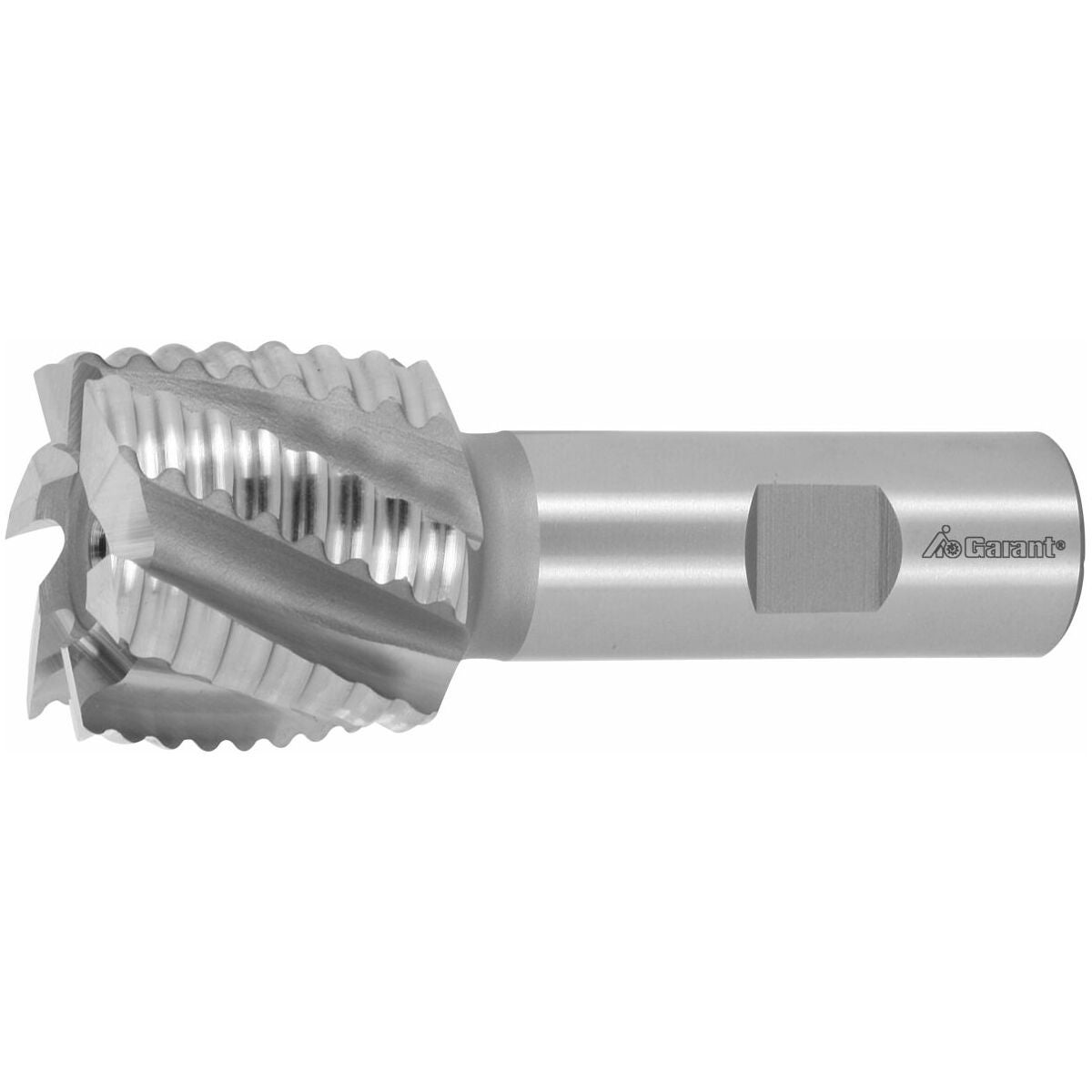

Rouhintavarsijyrsin, pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Päästöhiotut hammastetut leikkuusärmät.
Päätyleikkaava upotetulla keskityksellä. Leveä päästö voidaan usein uudelleenhioa ilman profiilin muuttumista.
Etu
Esijyrsintään (rouhintaan) pienillä lastuamissyvyyksillä (ensisijaisesti tasojyrsintä).
Erittäin vakaa karan pienen leikkausvoiman ansiosta.
Käyttötiedot
N
83
P
28
P
23
P
23
P
12
N
55
K
23
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Jyrsintäprofiili | NR |
| Syöttösuunta | vaakasuora ja vino |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kierrekulma | 30 astetta |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 6 |

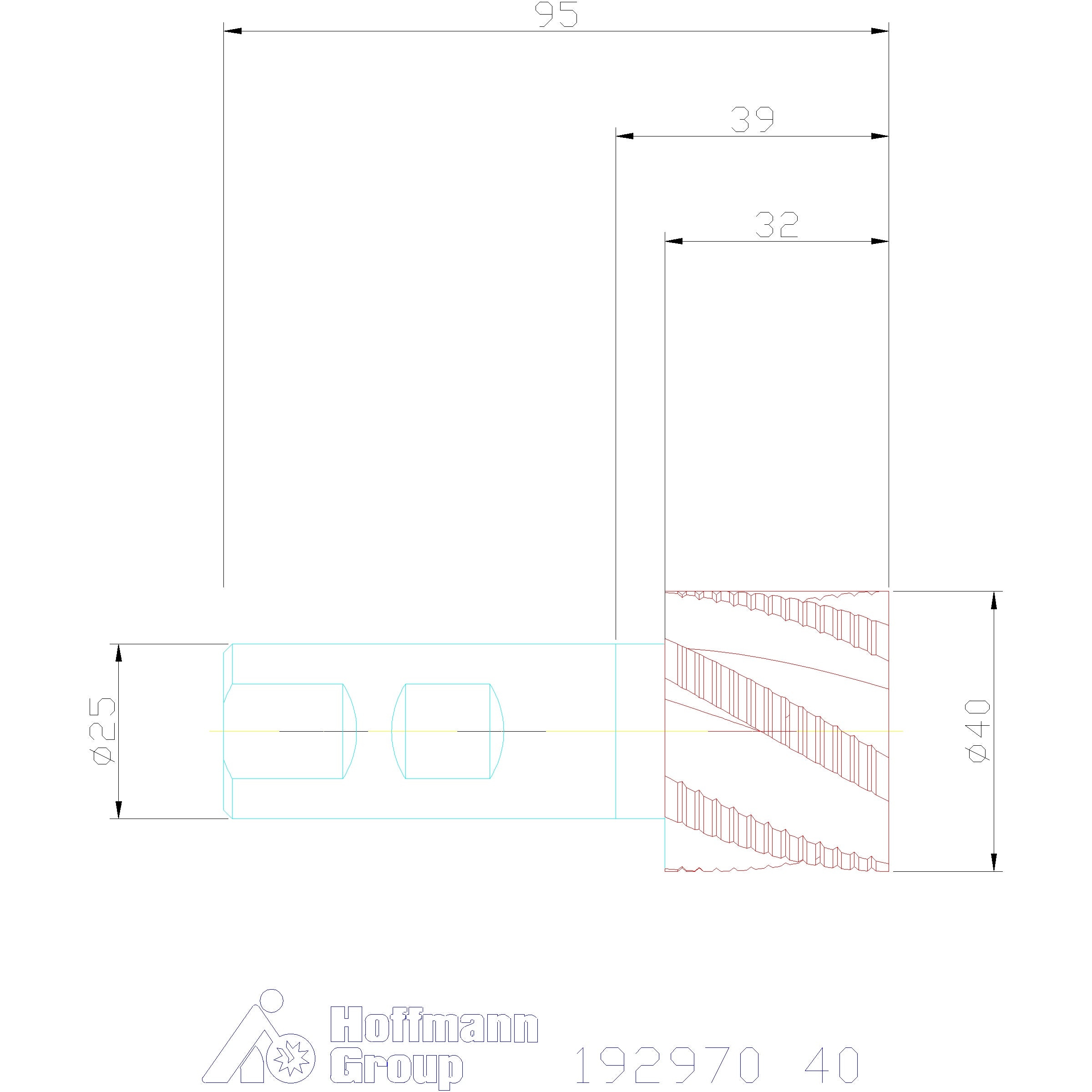

| Halkaisija ⌀ | 40 mm |
| Jyrsintäsyvyys ap max. | 20 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 25 mm |
| Kokonaispituus l | 95 mm |
| Leikkuupituus | 32 mm |
| Syöttösuunta | vaakasuora ja vino |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 32 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.055 mm |
Media
Tuotetiedot
| Tuotenumero | 192970 |
|---|---|
| EAN | 4045197109118 |
