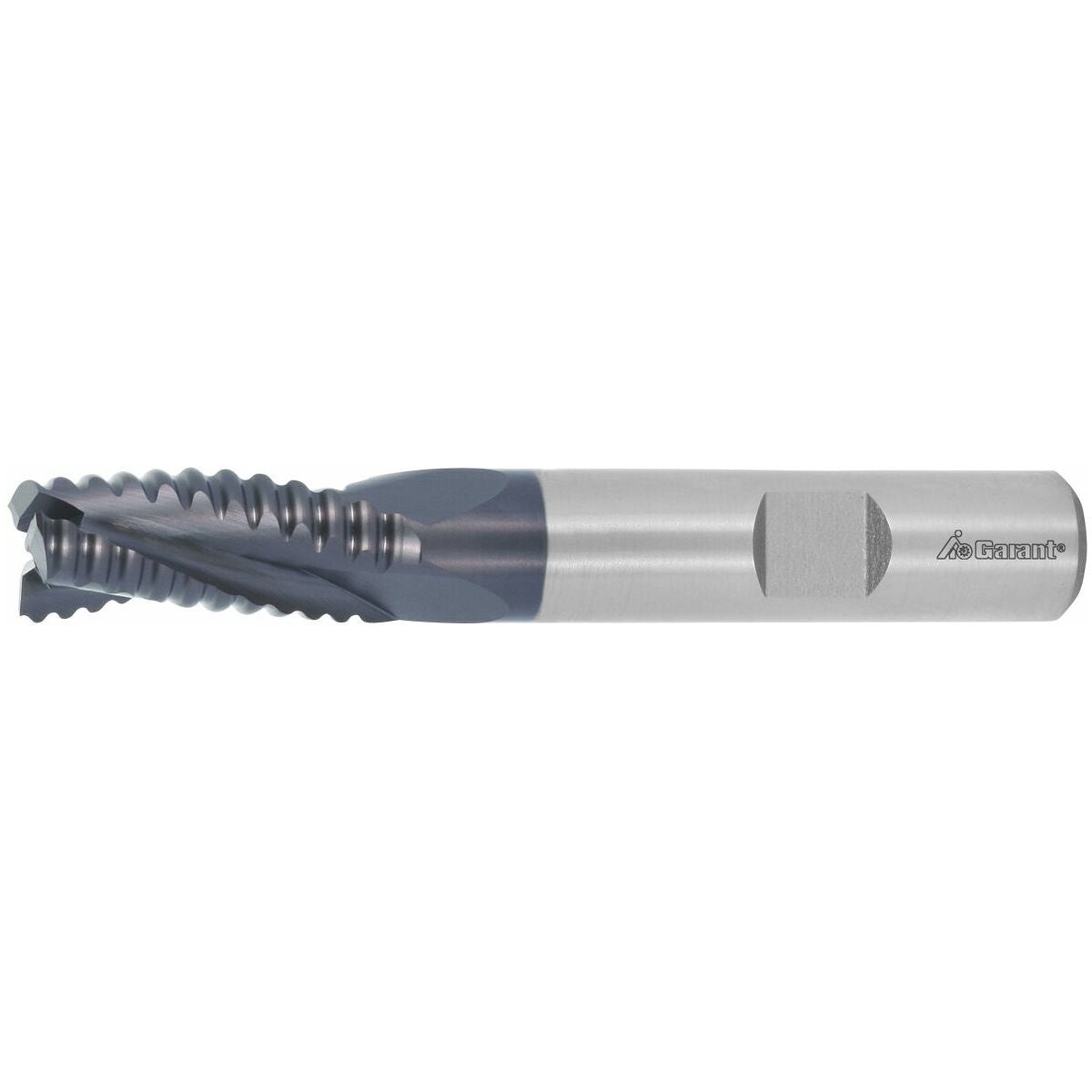

Rouhintavarsijyrsin HSS-PM
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Vapautetut hammastetut terät. Päätyleikkausgeometria rampaukseen. Yleisjyrsin tasojyrsintään tai rampaukseen ja sitä seuraavaan kontuurijyrsintään.
Erittäin korkeisiin vaatimuksiin työstötehon suhteen.
Etu
Verrattuna monisärmäisiin jyrsimiin parempi lastunpoisto suurten lastutilojen ansiosta.
Käyttötiedot
N
138
P
83
P
64
P
64
P
37
P
32
M
23
M
18
N
110
K
55

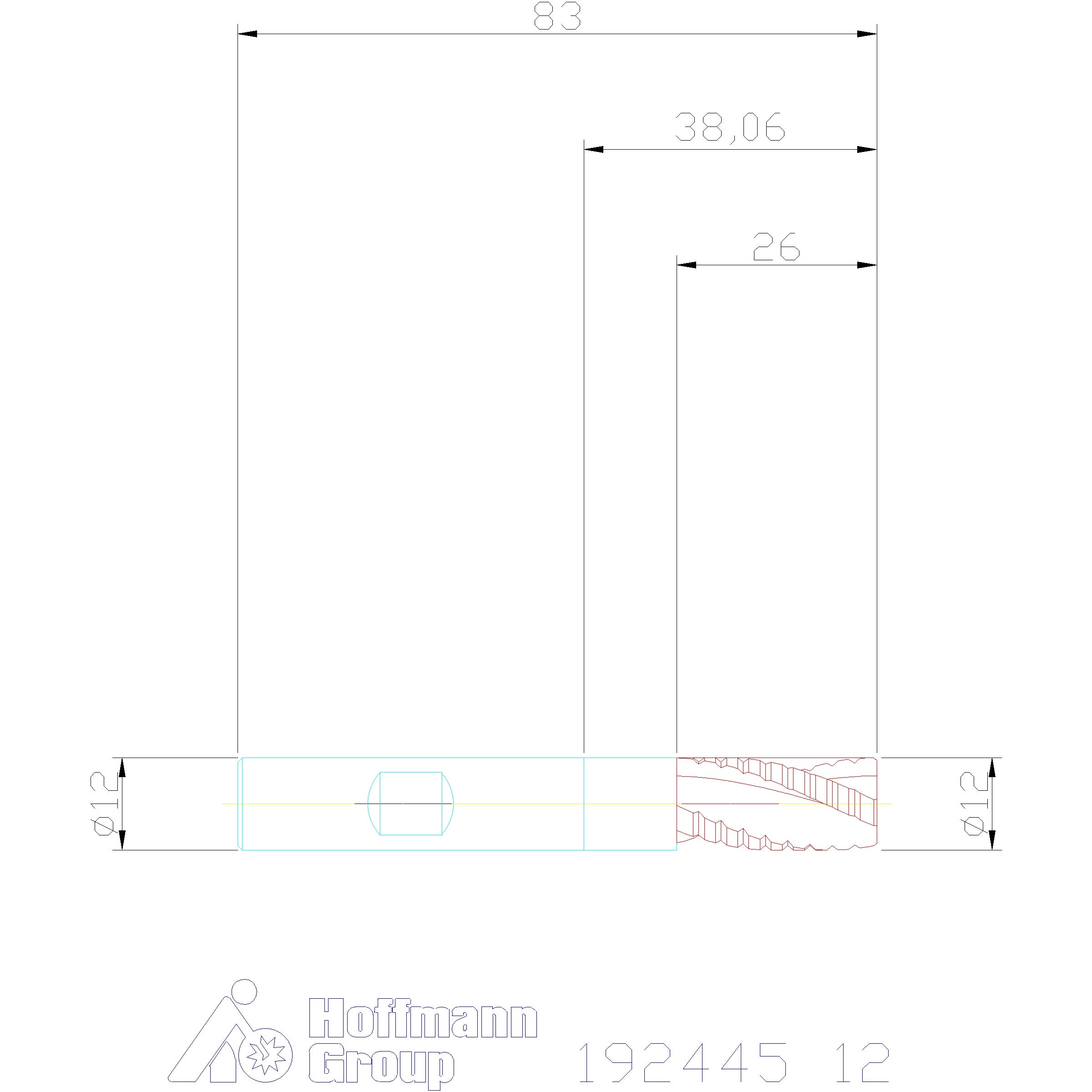

Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS PM |
| Normi | DIN 844 B |
| Jyrsintäprofiili | NR |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | js12 |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kierrekulma | 25 astetta |
| Kiinnitys | DIN 1835 B h6:lla |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.6 mm |
| Toleranssi nimellis-⌀ | js12 |
| Terien lukumäärä z | 3 |
| Halkaisija ⌀ | 12 mm |
| Jyrsintäsyvyys ap max. | 18 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 83 mm |
| Leikkuupituus | 26 mm |
| Viisteen leveys 45° | 0.6 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 25 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 26 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.03 mm |
Media
Tuotetiedot
| Tuotenumero | 192445 |
|---|---|
| EAN | 4045197106117 |
