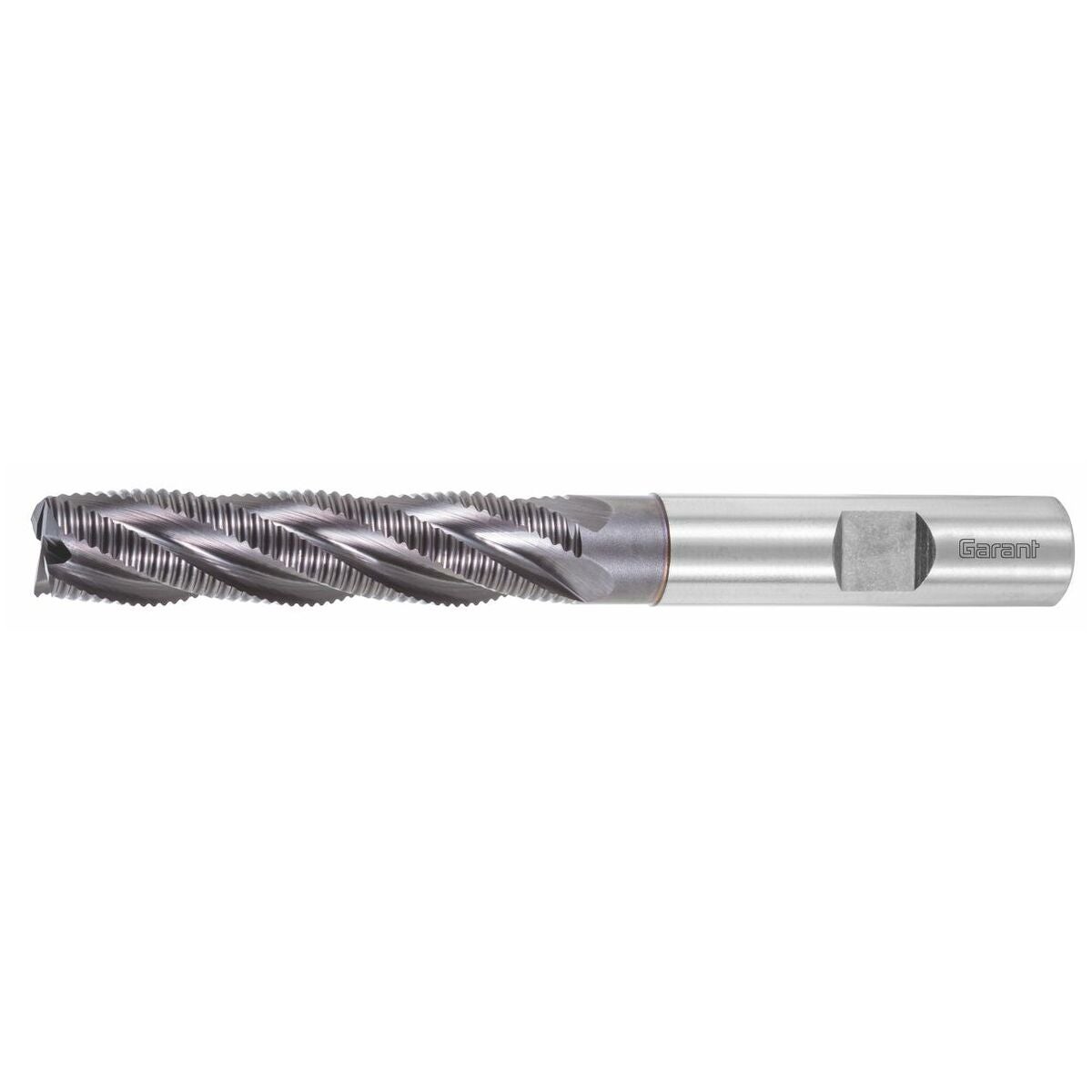

Rouhintavarsijyrsin HSS-PM TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Vapautetut, hienohampaiset leikkuusärmät.
Päätyleikkuugeometria ramppaukseen.
Erittäin korkeisiin työstösuorituskykyvaatimuksiin.
Etu
Erinomaiset tulokset kuivatyöstössä.
Käyttötiedot
N
110
N
138
P
83
P
64
P
64
P
37
P
32
M
23
M
18
N
110
K
55
Tekniset tiedot
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,15×D särmäyksessä |
|---|---|
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS PM |
| Normi | DIN 844 |
| Jyrsintäprofiili | HR |
| Syöttösuunta | vaakasuora, viisto ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kierrekulma | 30 astetta |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,15×D päätyjyrsinnässä |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.2 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 5 |

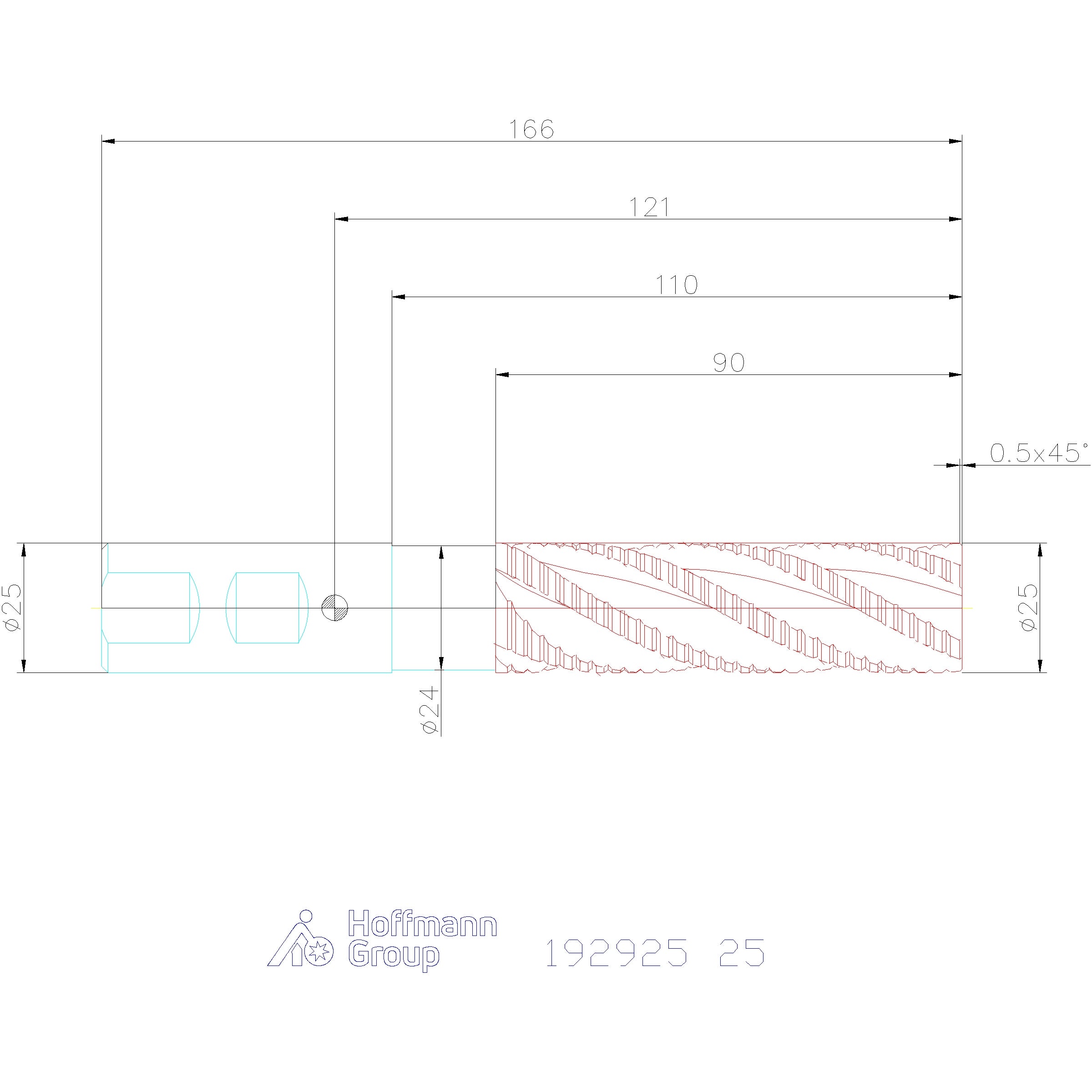

| Halkaisija ⌀ | 25 mm |
| Jyrsintäsyvyys ap max. | 20 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 25 mm |
| Kokonaispituus l | 166 mm |
| Viisteen leveys 45° | 0.5 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 75 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0.046 mm |
| Kuivakoneistus | sopiva |
Media
Tuotetiedot
| Tuotenumero | 192925 |
|---|---|
| EAN | 4067263118862 |
