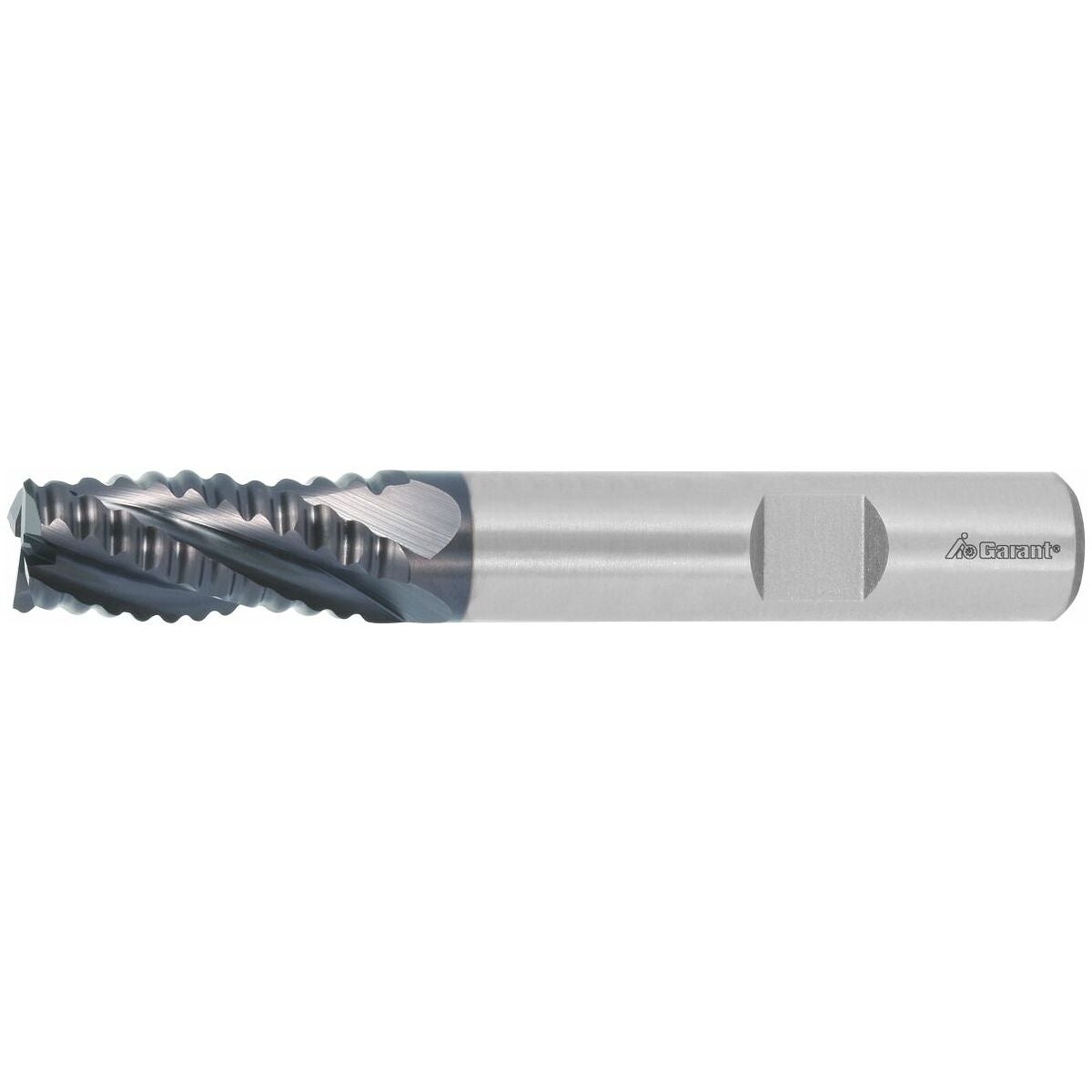

Rouhintavarsijyrsin HSS-Co8 TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Takahierretty spiraaliprofiili. Leveä takahionta voidaan usein teroittaa uudelleen ilman profiilin muutosta.
kärkileikkausgeometria poraukseen ja epätasainen hampaistus.
Koko 6M–25M – MID-jyrsin. Mitat tehdasstandardin mukaan, joka on DIN 844 lyhyen ja DIN 844 pitkän välissä.
Käyttötiedot
N
120
P
781
P
55
P
55
P
29
P
25
M
17
M
14
N
90
K
46
Tekniset tiedot
| Hammastusjako | epäsäännöllinen |
|---|---|
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | NR |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 30 astetta |
| Kiinnitys | DIN 1835 B h6:lla |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 5 |

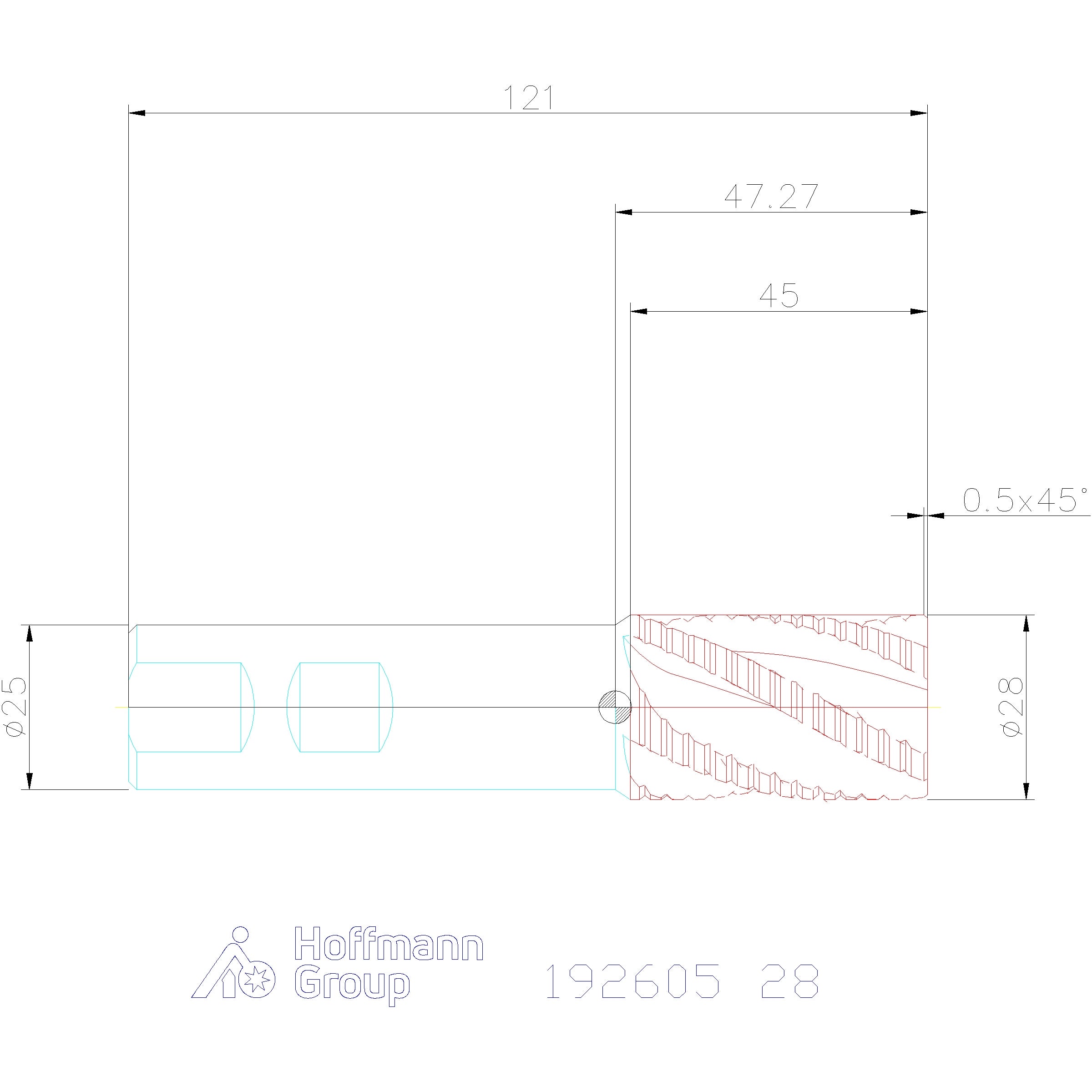

| Halkaisija ⌀ | 28 mm |
| Jyrsintäsyvyys ap max. | 28 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 25 mm |
| Kokonaispituus l | 121 mm |
| Leikkuupituus | 45 mm |
| Viisteen leveys 45° | 0.5 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 45 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.031 mm |
Media
Tuotetiedot
| Tuotenumero | 192605 |
|---|---|
| EAN | 4069515007122 |
