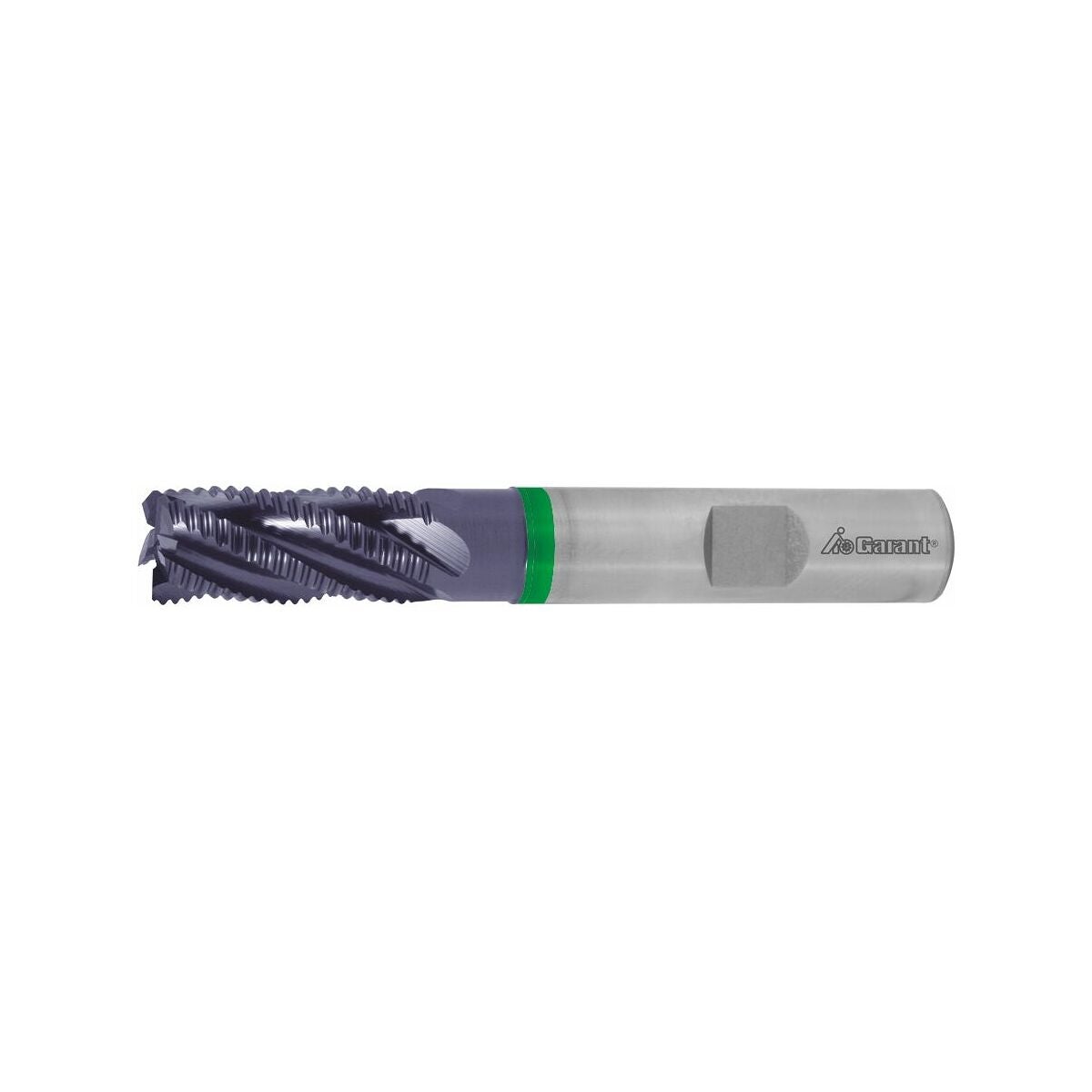

Rouhintavarsijyrsin HSS-PM TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Toteutus
Vapautetut, hienohampaiset terät.
Päätyleikkausgeometria rampaukseen.
Koko 6M–25M – MID-jyrsin: ulkomitat valmistajan standardin mukaan, joka on DIN 844 lyhyen ja DIN 844 pitkän välissä.
Käyttötiedot
N
138
P
83
P
64
P
64
P
37
P
32
M
23
M
18
N
110
K
55
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | vihreä |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS PM |
| Normi | DIN 844 |
| Jyrsintäprofiili | HR |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | ±0,12 |
| Kiinnitys | DIN 1835 B h6:lla |
| Kierrekulma | 30 astetta |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.3 mm |
| Toleranssi nimellis-⌀ | ±0,12 |
| Terien lukumäärä z | 5 |

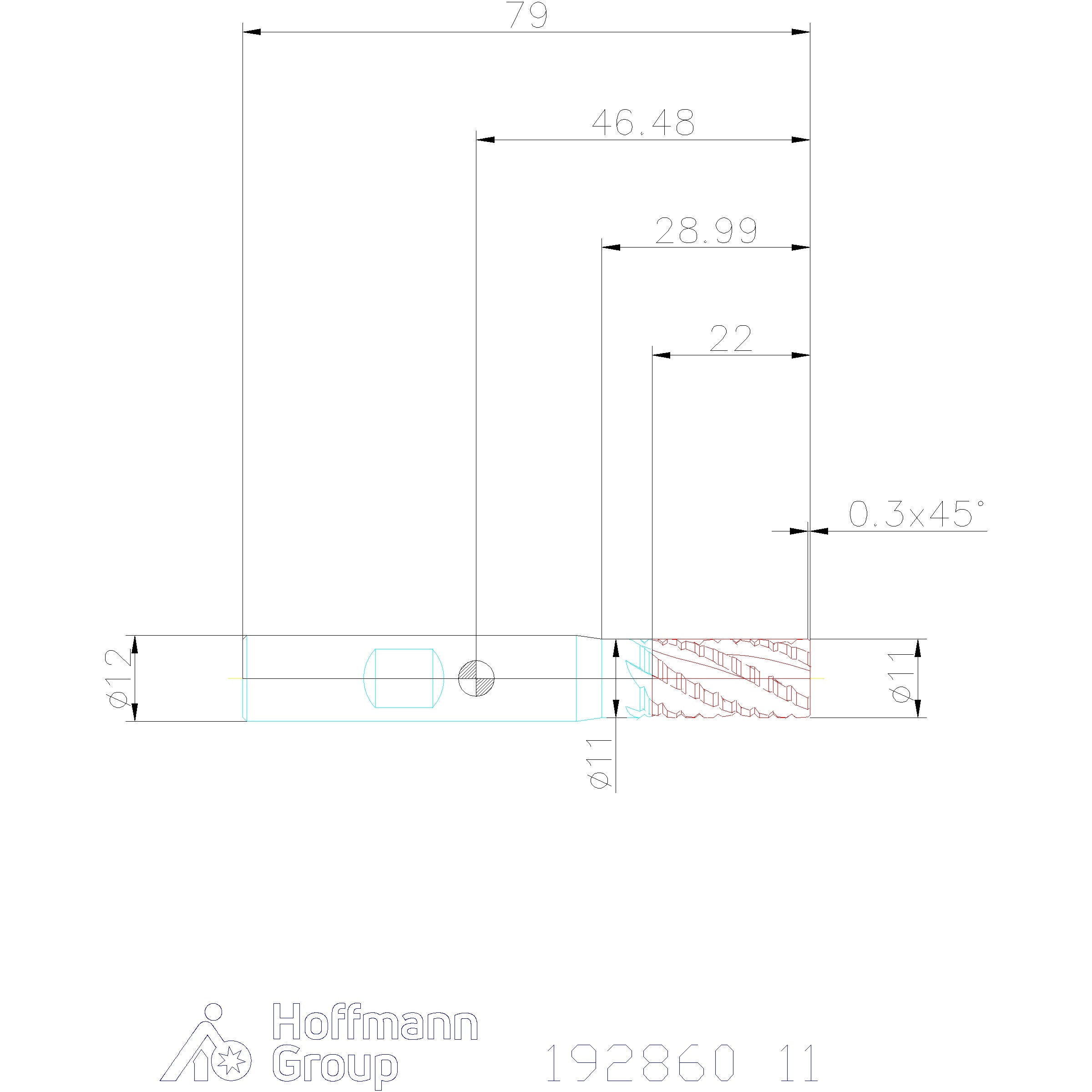

| Halkaisija ⌀ | 11 mm |
| Jyrsintäsyvyys ap max. | 22 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 79 mm |
| Leikkuupituus | 22 mm |
| Viisteen leveys 45° | 0.3 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 22 mm |
| Syöttö fz urajyrsintään teräksessä < 900 N/mm2 | 0.024 mm |
Media
Tuotetiedot
| Tuotenumero | 192860 |
|---|---|
| EAN | 4045197108456 |
