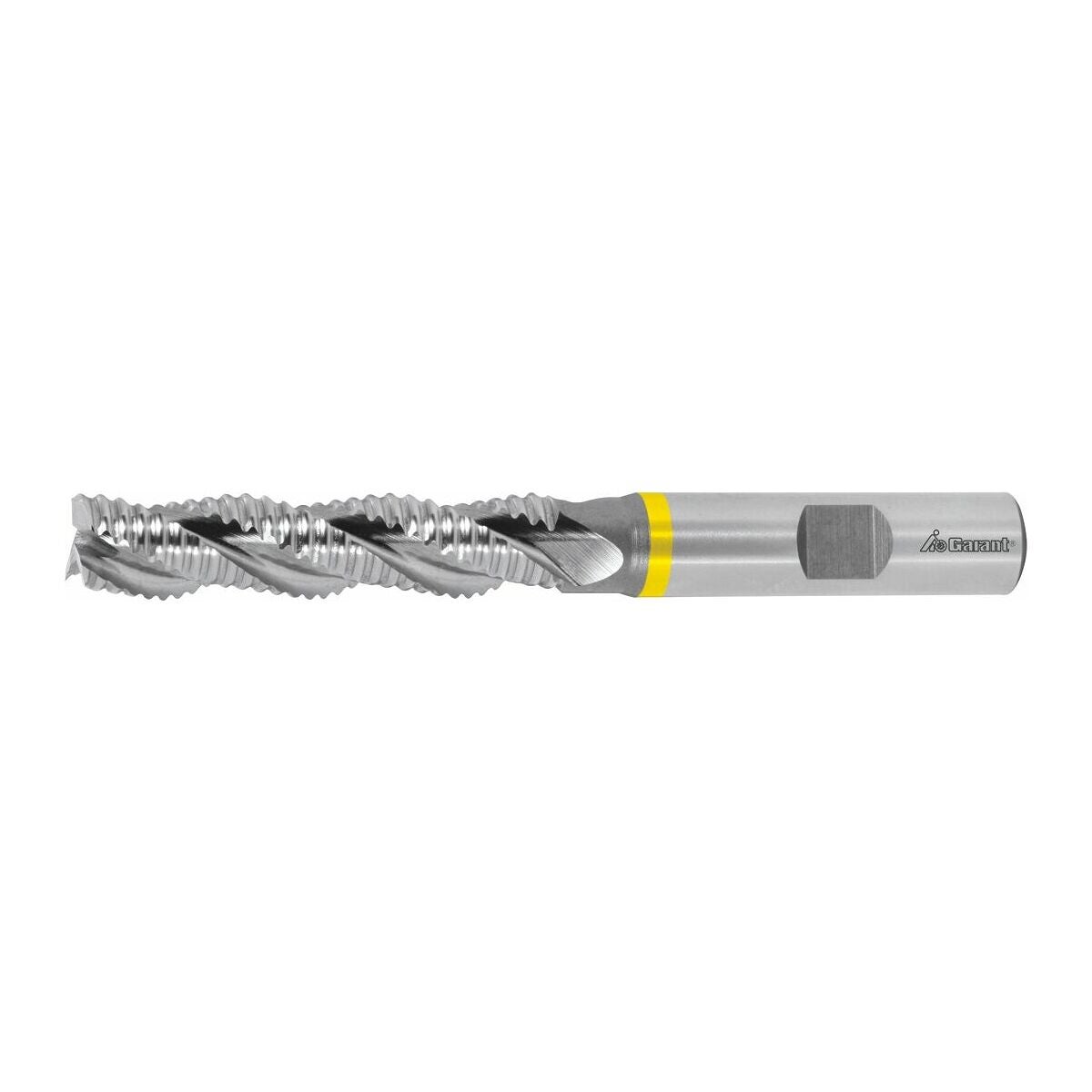

Rouhintavarsijyrsin HSS-PM, pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Takahiotut hammastetut terät.
Päätyterägeometria rampaukseen.
- Leveät, hienohiotut lastu-urat.
- Erityinen lastukulma alumiinille ja muille ei-rautametalleille
Etu
Suuret urat soveltuvat suurille lastutilavuuksille.
Käyttötiedot
N
83
N
138
M
9
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | keltainen |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | WR |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | js14 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 36 astetta |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.5 mm |
| Toleranssi nimellis-⌀ | js14 |
| Terien lukumäärä z | 3 |

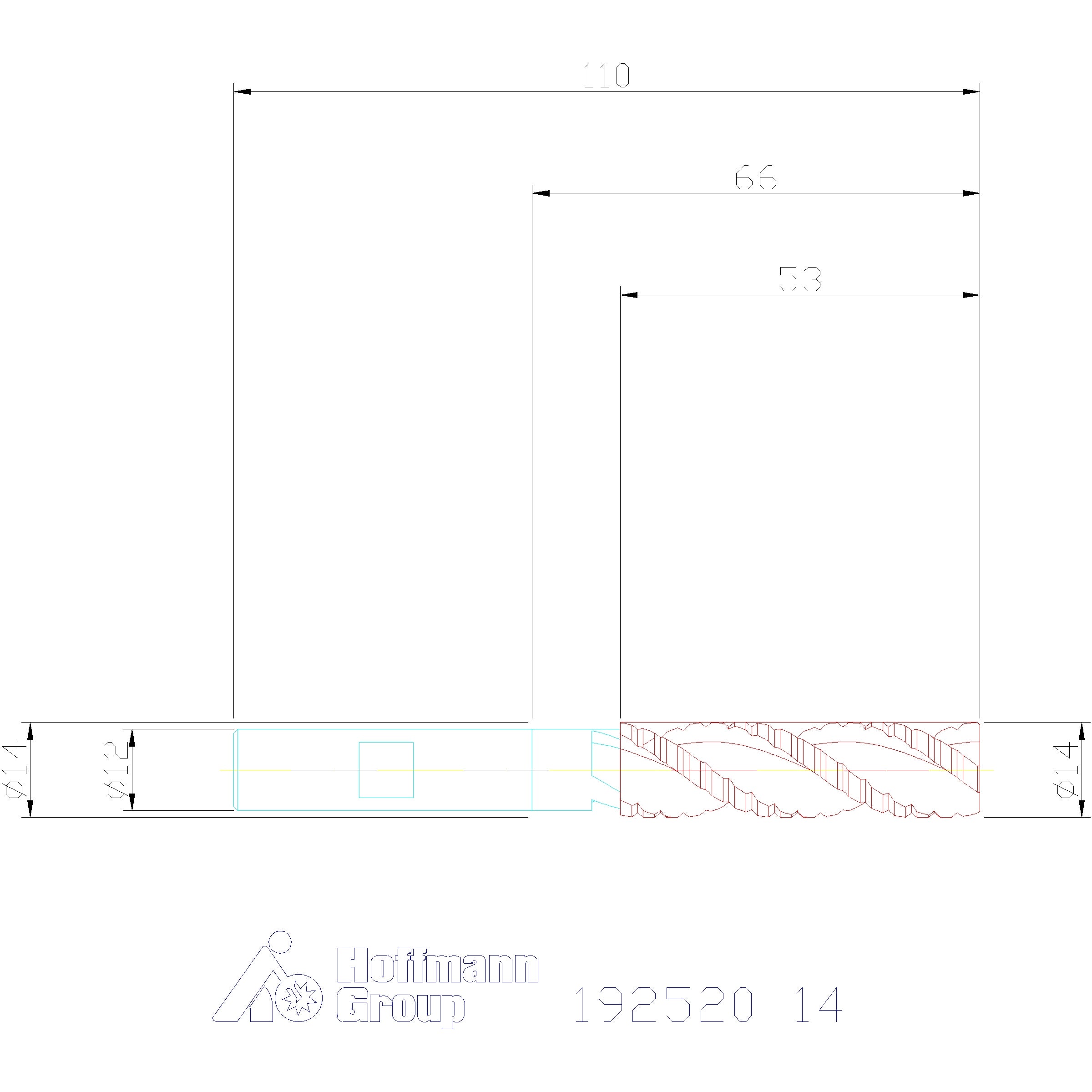

| Halkaisija ⌀ | 14 mm |
| Jyrsintäsyvyys ap max. | 14 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 110 mm |
| Leikkuupituus | 53 mm |
| Viisteen leveys 45° | 0.5 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 36° |
| Suurin sahaussyvyys ap max jyrsimällä | 53 mm |
| Syöttö fz urajyrsintään lyhytlastuisessa alumiinissa | 0.055 mm |
Media
Tuotetiedot
| Tuotenumero | 192520 |
|---|---|
| EAN | 4045197106681 |
