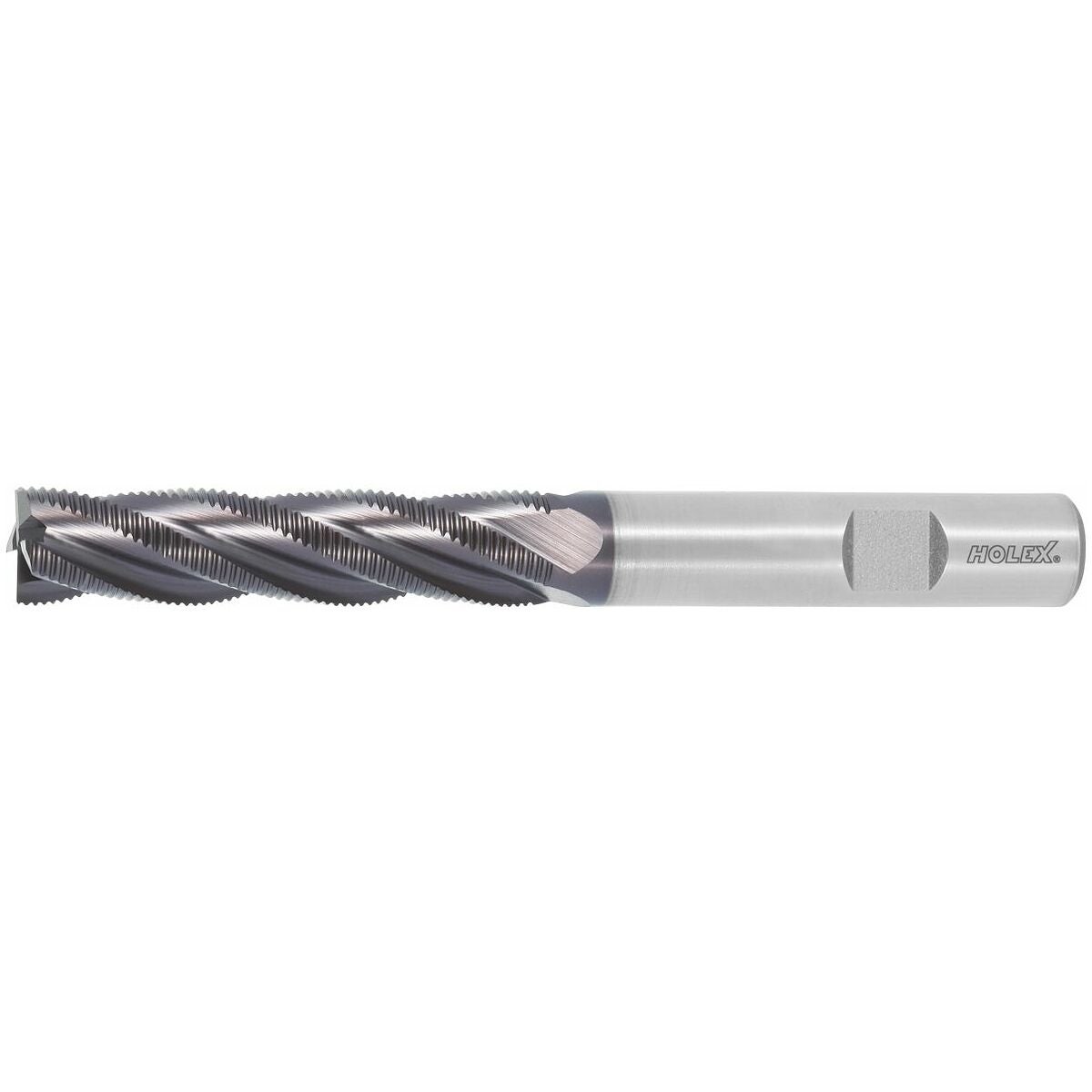

Rouhintavarsijyrsin HSS-Co8 TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Vapaahiotut, hienohampaiset terät.
Päätyterägeometria rampaukseen.
Edullinen vaihtoehto.
Käyttötiedot
N
101
N
120
P
78
P
55
M
17
N
92
Tekniset tiedot
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,15×D särmäyksessä |
|---|---|
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 |
| Jyrsintäprofiili | HR |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | js12 |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kierrekulma | 30 astetta |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,15×D vierintäjyrsinnässä |
| Kiinnitys | DIN 1835 B, h6:lla |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0.18 mm |
| Toleranssi nimellis-⌀ | js12 |
| Terien lukumäärä z | 4 |

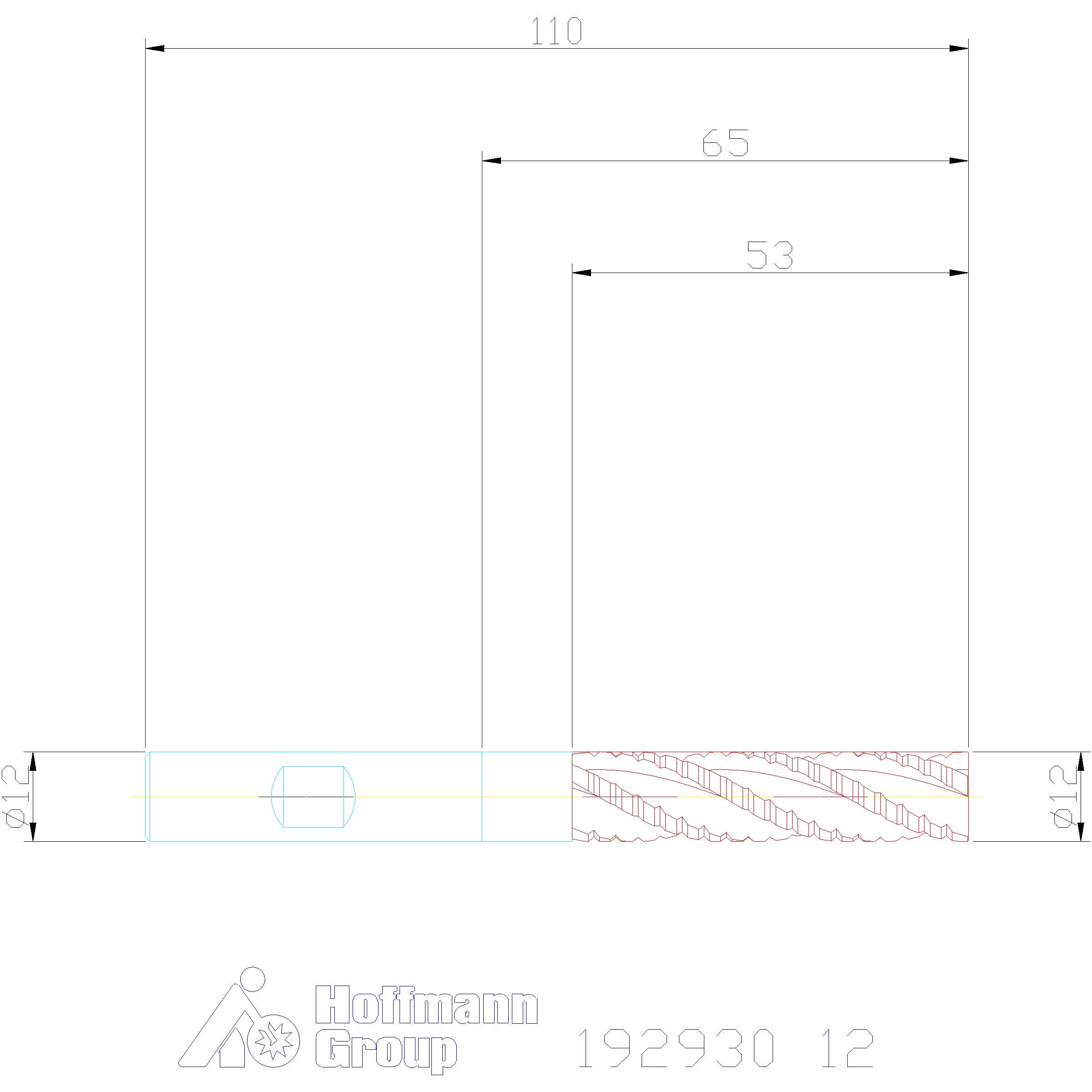

| Halkaisija ⌀ | 12 mm |
| Jyrsintäsyvyys ap max. | 12 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 110 mm |
| Leikkuupituus | 53 mm |
| Viisteen leveys 45° | 0.18 mm |
| Syöttösuunta | vaaka-, viisto- ja pystysuuntainen |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 53 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0.034 mm |
| Syöttö fz urajyrsintään teräksessä < 900 N/mm2 | 0.025 mm |
Media
Tuotetiedot
| Tuotenumero | 192930 |
|---|---|
| EAN | 4045197108906 |
