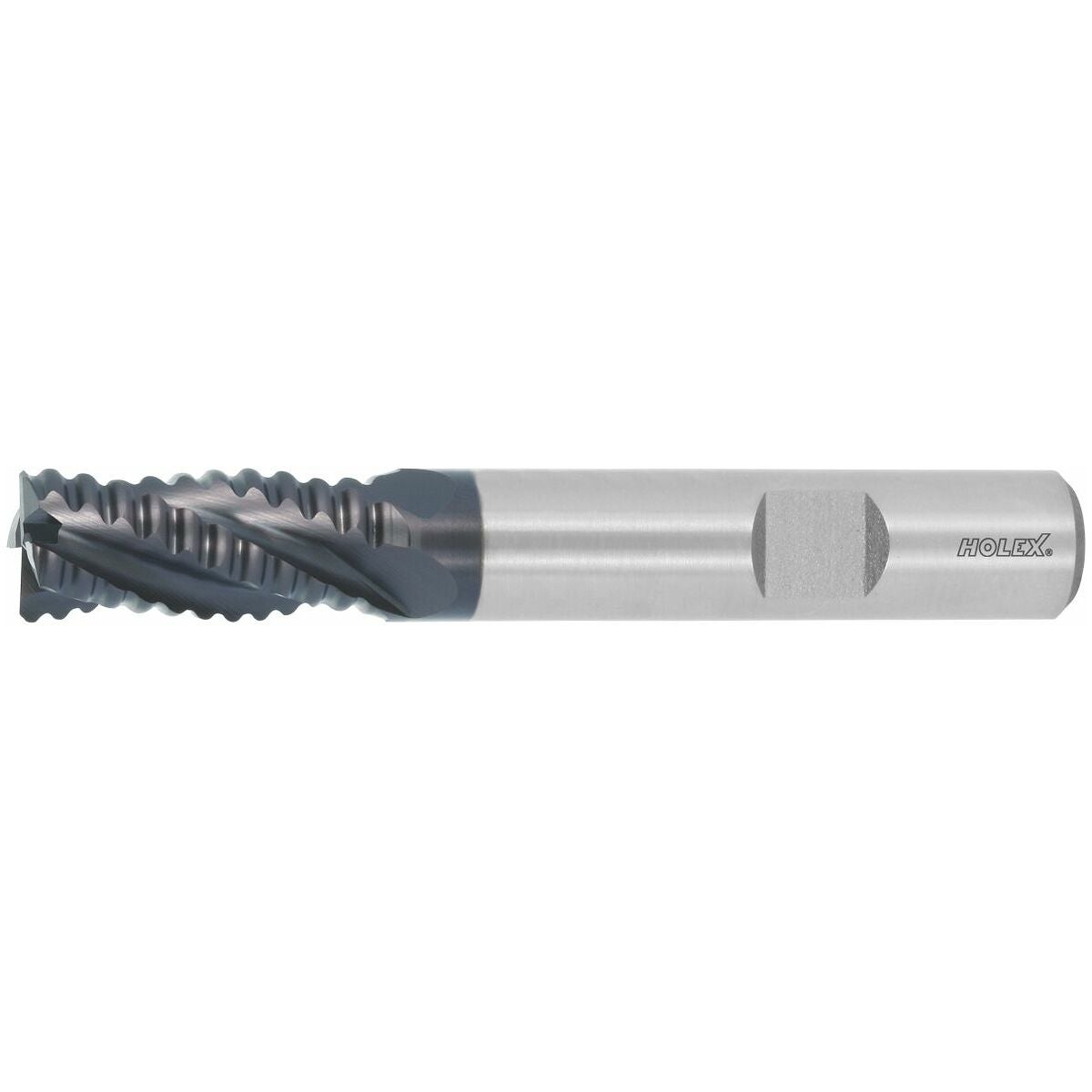

Rouhintavarsijyrsin HSS-Co8 TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Vapaat (selkähiotut) hammastetut terät.
Kokoon 20 asti päätyleikkuugeometria rampaukseen.
Leveä selkähionta voidaan usein teroittaa uudelleen ilman profiilimuutosta.
Koko 6M–25M – MID-jyrsin: ulkomitat tehdasstandardin mukaan, joka sijoittuu DIN 844 lyhyen ja DIN 844 pitkän väliin.
Edullinen vaihtoehto.
Käyttötiedot
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS Co 8 |
| Normi | DIN 844 B |
| Jyrsintäprofiili | Karkeatyöstö |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 45 astetta |
| Toleranssi nimellis-⌀ | js12 |
| Kiinnitys | DIN 1835 B, h6 |
| Kierrekulma | 30° |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 45 astetta |
| Lastuamissyvyys ap min | 0,6 mm |
| Toleranssi nimellis-⌀ | js12 |
| Terien lukumäärä z | 5 |
| Halkaisija ⌀ | 25 mm |
| Jyrsintäsyvyys ap max. | 45 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 25 mm |
| Kokonaispituus l | 121 mm |
| Leikkuupituus | 45 mm |
| Viisteen leveys 45° | 0,6 mm |
| Syöttösuunta | vaakasuora ja vino |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 45 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0,031 mm |
Media
Tuotetiedot
| Tuotenumero | 192650 |
|---|---|
| EAN | 4045197107657 |
