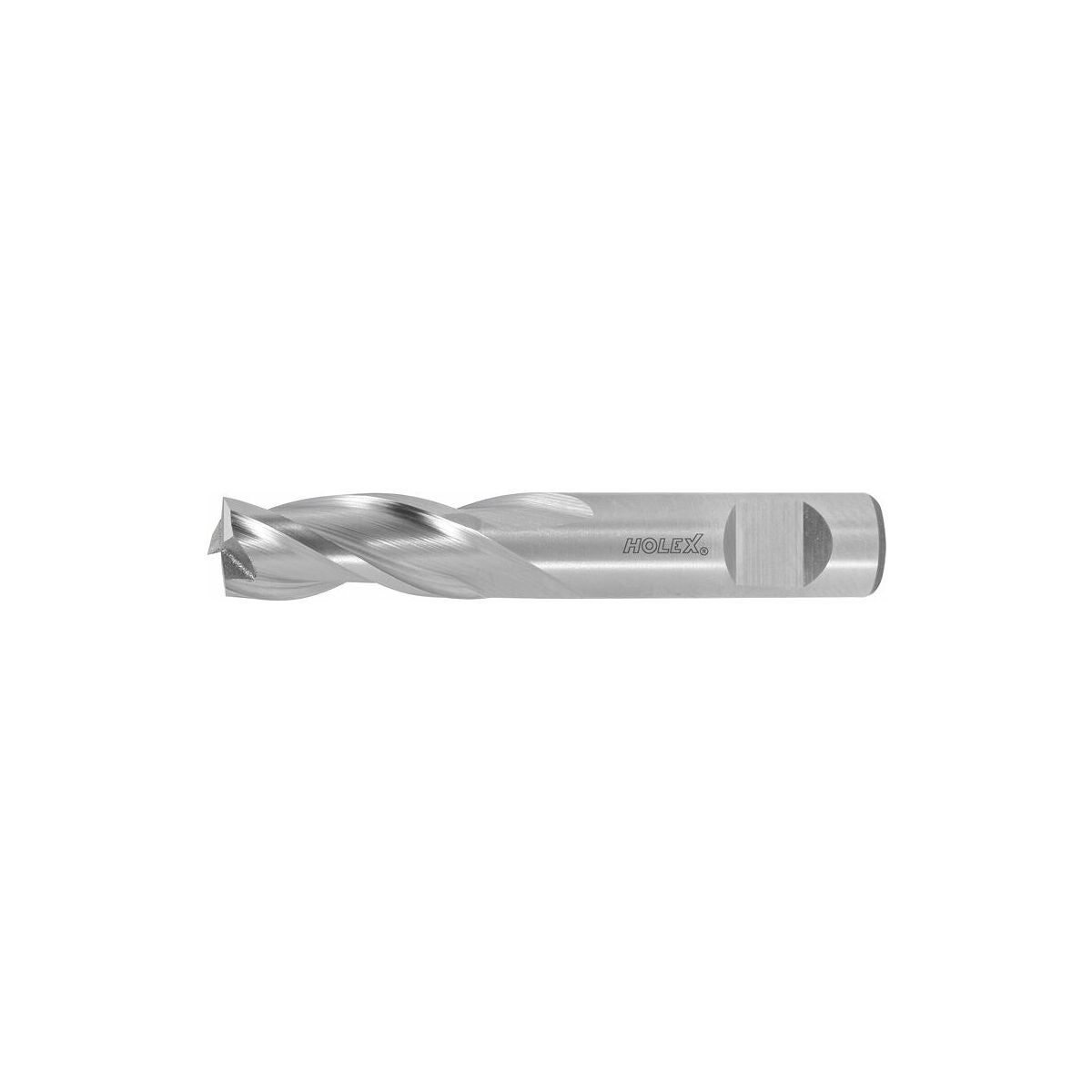

Minijyrsin HSS-Co8 pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Päätyleikkausgeometria rampaukseen.
Epäkesko vapautus. Yleiskäyttöinen leikkausgeometria. Varsi DIN 1835 B:n mukainen, varren toleranssi h6. Voidaan käyttää urajyrsimenä ja päätyjyrsimenä Weldon-pitimissä ja holkki-istukoissa.
Hyvä leikkauskyky, erittäin edullinen. Kiilaura-jyrsintään.
Käyttötiedot
N
83
P
30
P
25
P
25
N
55
Tekniset tiedot
| Varren toleranssi | h6 |
|---|---|
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Tyyppi | N |
| Leikkausmateriaali | HSS Co 8 |
| Normi | Verstasstandardi |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | e8 |
| Kiinnitys | HB, h6-varrella |
| Kierrekulma | 30 astetta |
| Kiinnitys | HB, h6:lla |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | e8 |
| Terien lukumäärä z | 3 |
| Halkaisija ⌀ | 3 mm |
| Jyrsintäsyvyys ap max. | 1,5 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 39 mm |
| Leikkuupituus | 8 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 8 mm |
| Syöttö fz urajyrsintään teräksessä < 750 N/mm2 | 0.003 mm |
Media
Tuotetiedot
| Tuotenumero | 191400 |
|---|---|
| EAN | 4045197102478 |
