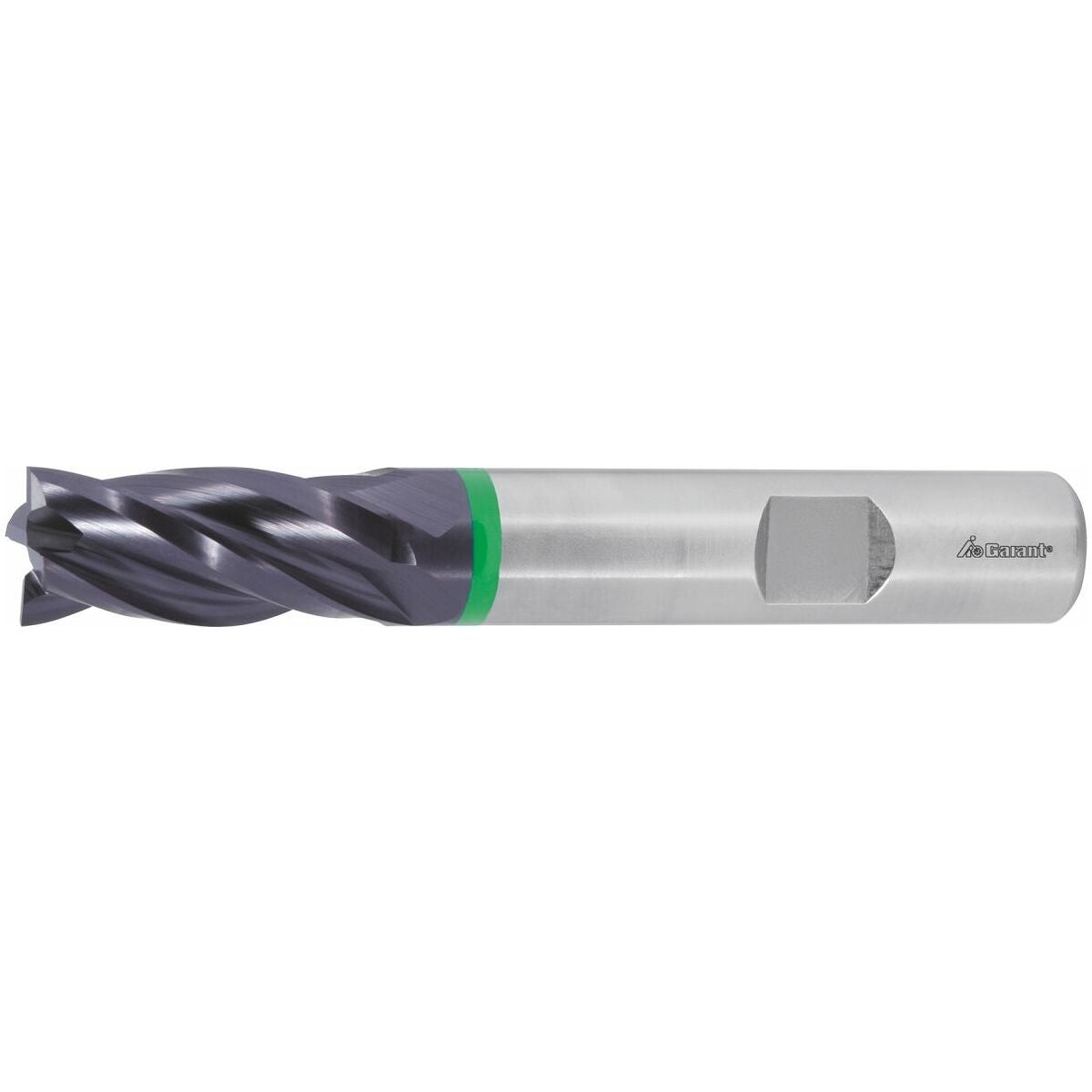

Jyrsin HSS-E-SPM HPC
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Erityinen SPM-substraatti, jossa erittäin korkea kobolttipitoisuus.
Yhdistää kovametallin kovuuden ja PM-teräksen sitkeyden.
Moniteräinen jyrsin yleisgeometrialla.
Voidaan käyttää tappijyrsimenä, rouhintatappijyrsimenä tai rouhintajyrsimenä.
Käyttötiedot
N
125
N
159
P
95
P
74
P
74
P
42
P
32
M
26
M
21
N
125
K
63
Tekniset tiedot
| Ominaisuus: kierrekulma | Epäsäännöllinen |
|---|---|
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D särmäyksessä |
| Työstöstrategia | HPC |
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | vihreä |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Kulmajyrsin |
| Tyyppi | N |
| Leikkausmateriaali | HSS E SPM |
| Normi | DIN 844 B |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kulmaviisteen kulma | 90 astetta |
| Toleranssi nimellis-⌀ | k12 |
| Kiinnitys | DIN 1835 B h6:lla |
| Kierrekulma | 30 astetta |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D teränjyrsinnässä |
| Kiinnitys | DIN 1835 B, h6 |
| Kulmaviisteen kulma | 90 astetta |
| Lastuamissyvyys ap min | 0.01 mm |
| Toleranssi nimellis-⌀ | k12 |
| Terien lukumäärä z | 4 |

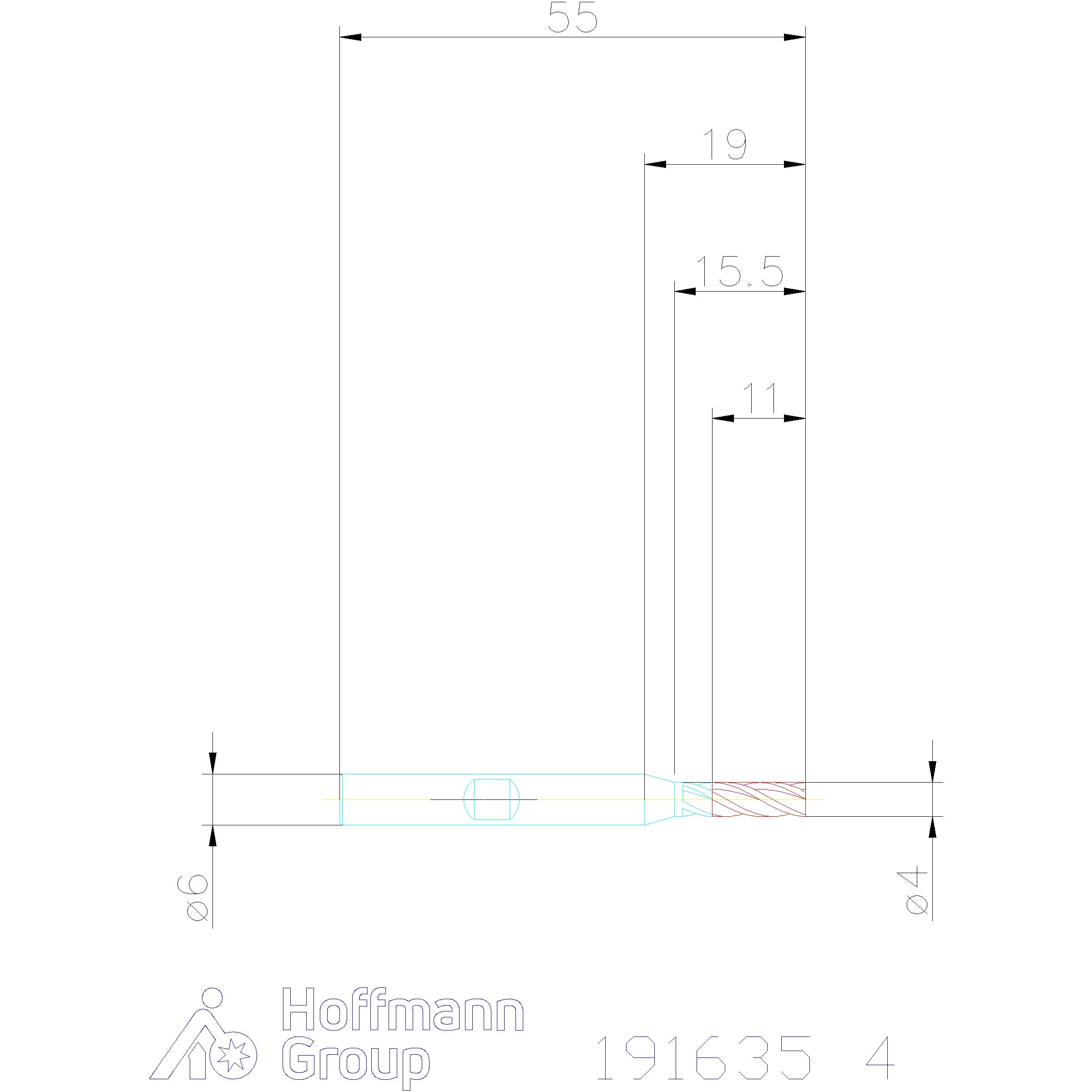

| Halkaisija ⌀ | 4 mm |
| Jyrsintäsyvyys ap max. | 6 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 55 mm |
| Leikkuupituus | 11 mm |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 30 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 11 mm |
| Syöttö fz jyrsintään teräksessä < 1100 n/mm2 | 0.012 mm |
Media
Tuotetiedot
| Tuotenumero | 191635 |
|---|---|
| EAN | 4045197546296 |
