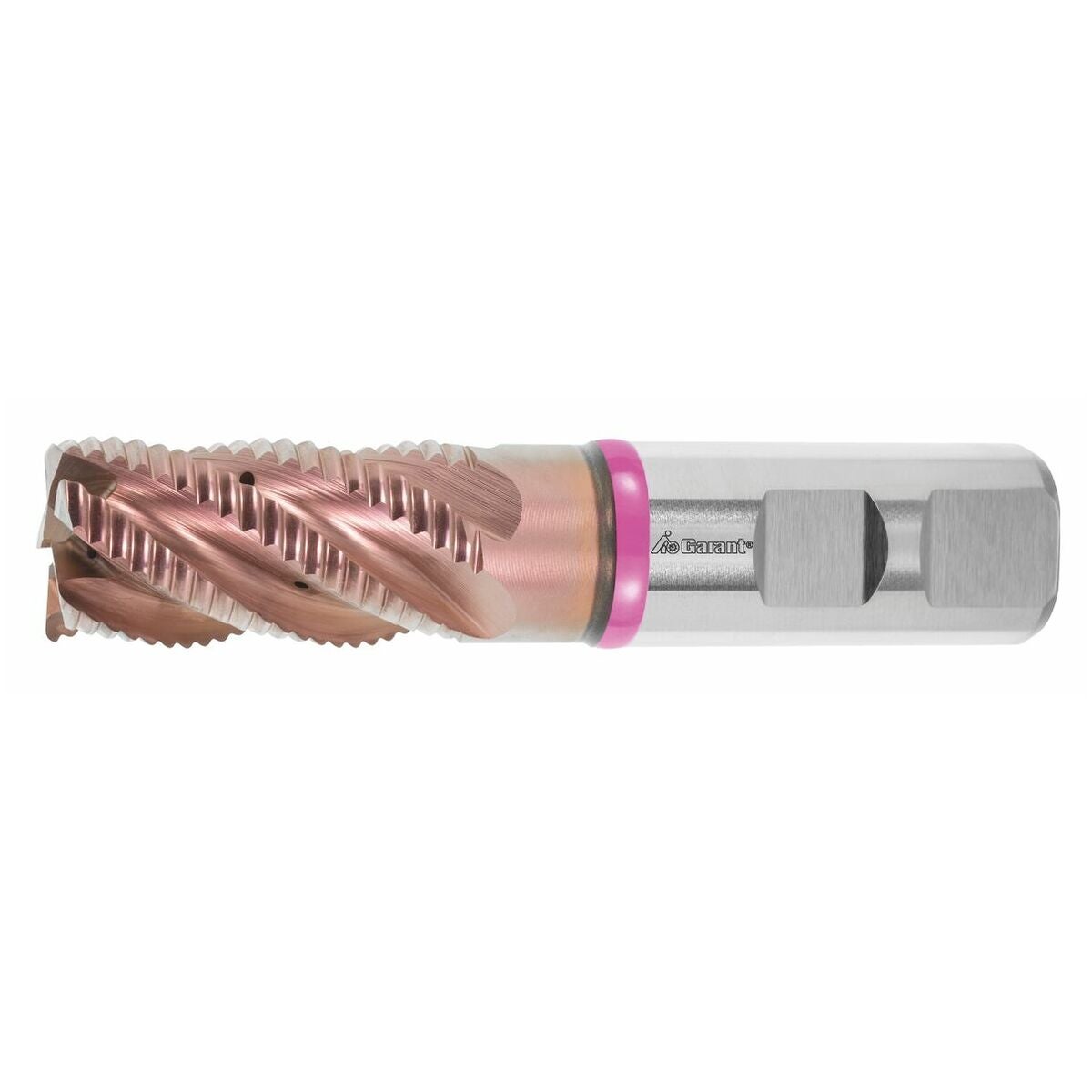

GARANT Master Titan HSS-PM-rouhintajyrsin HPC TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Innovatiivinen korokekulmaprofiili ja optimoitu lastutilageometria suurelle lastutilavuudelle mahdollisimman suurella prosessivarmuudella. Pidennetty käyttöikä sisäisen jäähdytyksen tarkan kohdistuksen ansiosta teriin.
Etu
Moderni terämateriaali; ongelmanratkaisija epävakaissa työstöolosuhteissa.
Käyttötiedot
M
30
M
28
S
28
Tekniset tiedot
| Ominaisuus: kierrekulma | Epäsäännöllinen |
|---|---|
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D särmäyksessä |
| Hammastusjako | Epäsäännöllinen |
| Työstöstrategia | HPC |
| Varren toleranssi | h6 |
| Materiaalille (värirengas) | vaaleanpunainen |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | kyllä |
| Tuotetyyppi | Kulmajyrsin |
| Leikkausmateriaali | HSS PM |
| Normi | DIN 844 |
| Jyrsintäprofiili | HR |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Toleranssi nimellis-⌀ | k10 |
| Kiinnitys | DIN 6535 HB, h6 |
| Kierrekulma | 40 astetta |
| Sarja | Master Titan |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | 0,5×D lieriöjyrsinnässä |
| Kiinnitys | DIN 6535 HB, h6 |
| Lastuamissyvyys ap min | 0.01 mm |
| Syöttö fz päätyjyrsinnässä ruostumattomalle teräkselle > 900 n/mm2 | 0.04 mm |
| Toleranssi nimellis-⌀ | k10 |
| Terien lukumäärä z | 4 |

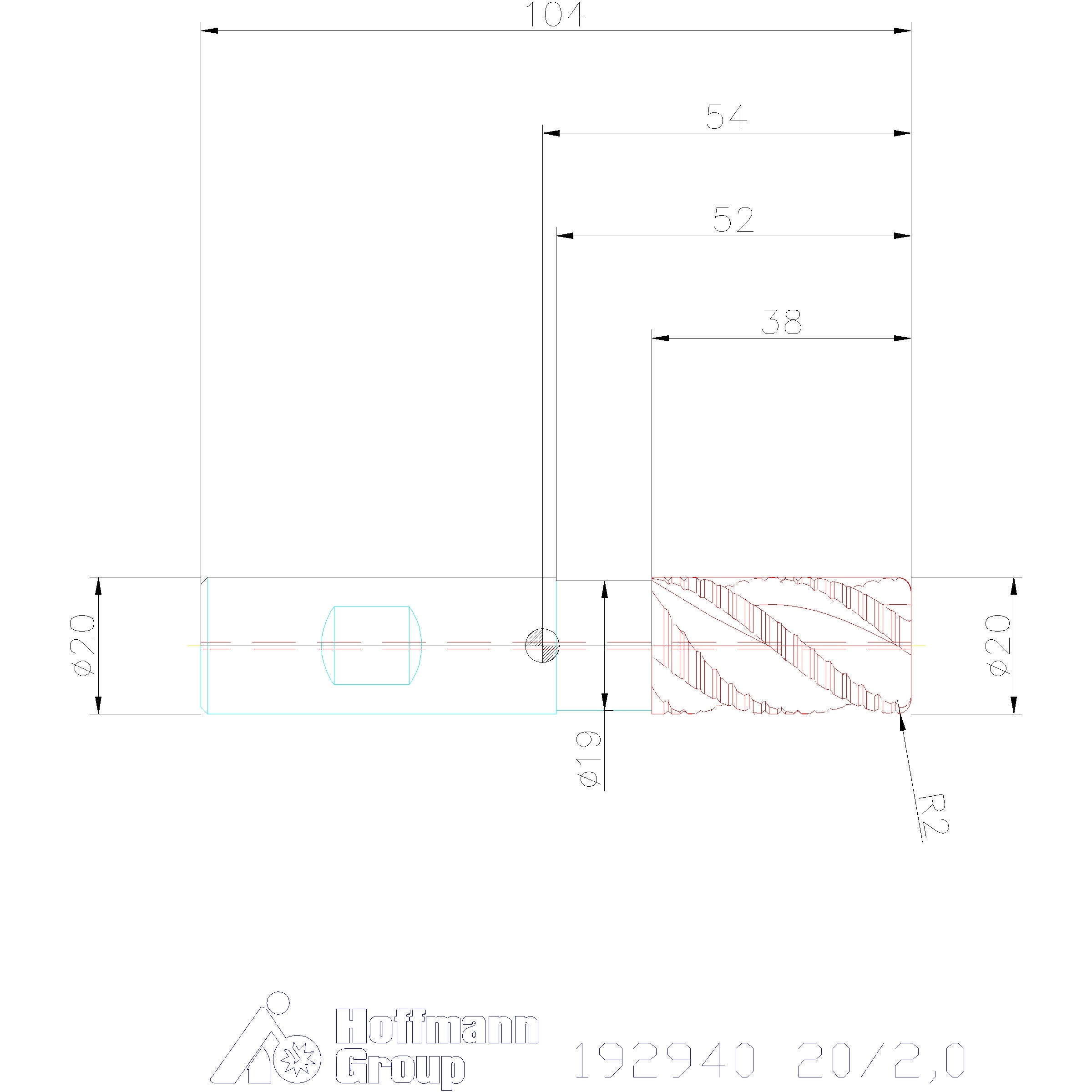

| Halkaisija ⌀ | 20 mm |
| Korjauskerroin fz | 1.5 |
| Varren halkaisija ds | 20 mm |
| Kokonaispituus l | 104 mm |
| Leikkuupituus | 38 mm |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kierrekulma | 40 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 38 mm |
| Vapautushalkaisija d1 | 19 mm |
| Vapaahionnan pituus | 52 mm |
| Syöttö fz titaanille päätyjyrsinnässä > 850n/mm2 | 0.045 mm |
| Kulmasäde | 2 mm |
| Kulmasäde | 2 mm |
Media
Tuotetiedot
| Tuotenumero | 192940 |
|---|---|
| EAN | 4062406300333 |
