Työkalupidin kopiojyrsimiä varten, kierteellä, tärinänvaimennettu, kartiomainen
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
RFID/Balluff-lastureiällä. Kartiomainen rakenne.
Tärinää vaimentava malli, kiinnitys tärinänvaimennetulla ytimellä.
Käyttötiedot
Kierteellisen kopiojyrsimen kiinnitykseen.
Erikoistarvikkeet
Jatke nro 301342, supistus nro 301344, jäähdytysnesteputki nro 309880, hylsyavain nro 309890.
Huomautus
Täyskovametalliset kiinnitykset sekä jatkeet merkintäjyrsimiin nro 301374 − 301379 ja nro 301361 − 301368.

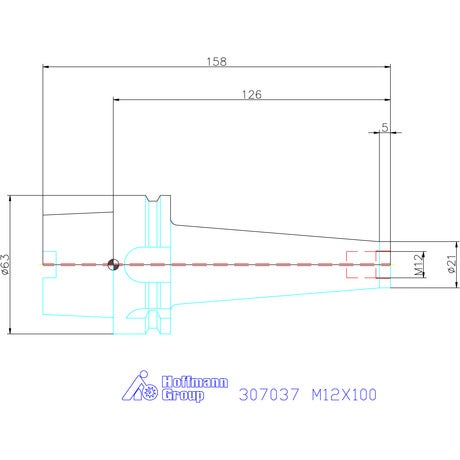

Tekniset tiedot
| Kartio | HSK-A 63 |
|---|---|
| Työstöstrategia | HSC |
| Muoto | A |
| Pidinstandardi | ISO 12164-1; DIN 69893 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Tuotetyyppi | Pidin kierteelliselle jyrsimelle |
| Heilahdus | vaimennettu |
| Reiän halkaisija d1 | 12.5 mm |
| ⌀ d2 | 21 mm |
| Tehollinen pituus l1 | 100 mm |
| A-mitta (pituus) | 126 mm |
| Kierteen koko | M12×100 |
| L2 | 5 mm |
| Ulkohalkaisija ⌀ d | 33 mm |
Tuotetiedot
| Tuotenumero | 307037 |
|---|---|
| EAN | 4045197905123 |
