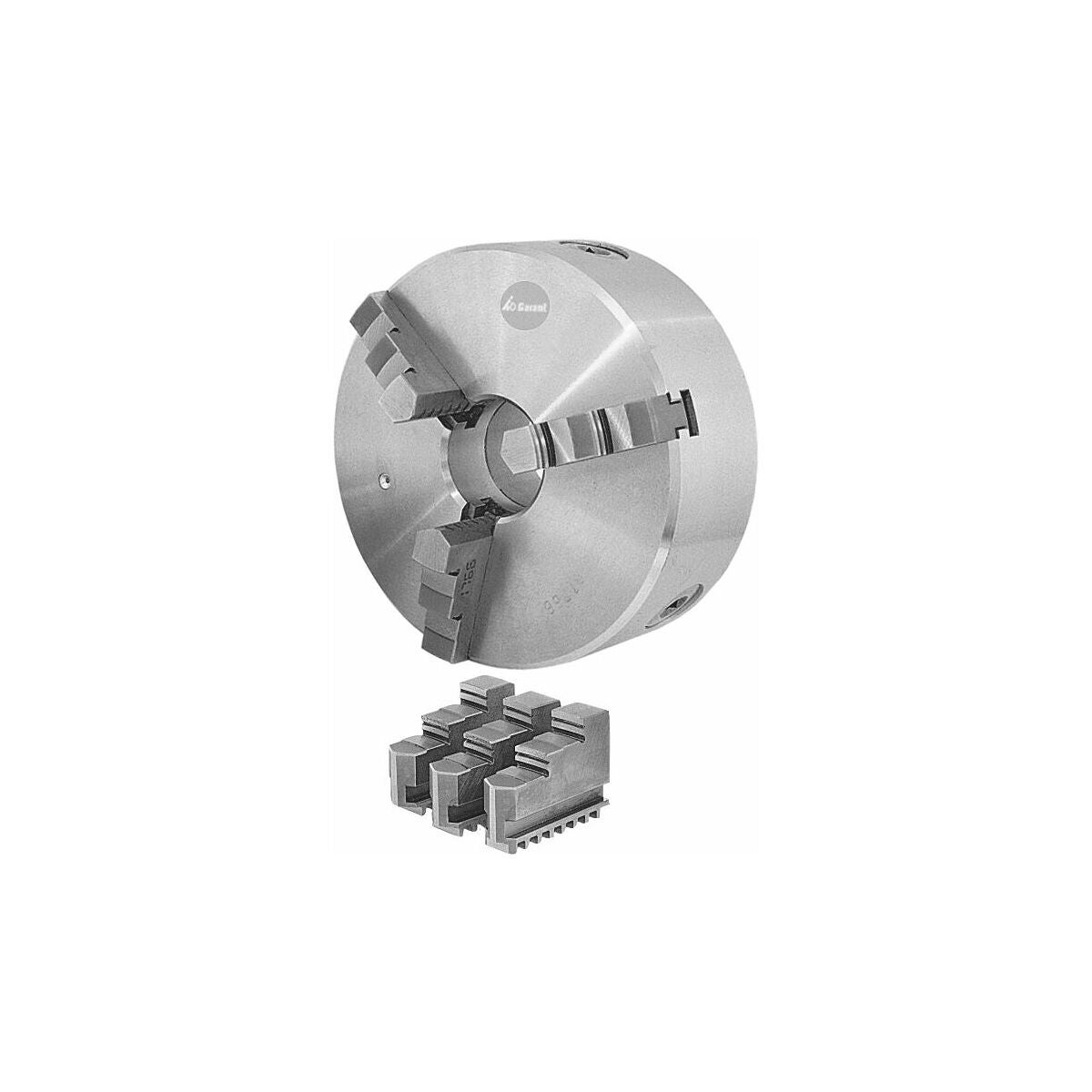

Kolmileukainen sorvi-istukka, teräs, lyhyt kartiomainen laippa

Tuotekuvaus

Standardi
DIN 702-3.

Rakenne

• Manuaaliset kierukkaohjatut, itseään keskittävät sorvi-istukat.
• Painoltaan ja massahitaudeltaan pienennetty teräsrunko.
• Litteä kierukkalevy, taottu, tasapainotettu ja karkaistu.
• Kierukan kyljet ja leukojen kierreflankit on hiottu.
• Korkea pyörintätarkkuus.

Käyttötiedot
Sorvi-istukka asennetaan aina suoraan karan nenään ilman väliadapterilevyä.
Karan nenälle DIN 55027, jossa lukitustapit ja lukitusmutterit.

Toimitussisältö
1 istukka-avain sekä kiinnitysruuvit tai -pultit sorvi-istukasta riippuen.
1 sarja = 3 karkaistua sisäleukaa, ulkopuolelta porrastetut, ja 1 sarja = 3 karkaistua ulkoleukaa, sisäpuolelta porrastetut.

Erikoislisävarusteet
Vara- ja lisäleuat, ks. nro 314000–315200.
Lastusuoja ks. nro 312800.

Huomautus
Kiilatankokäyttöiset kolmileukaiset sorvi-istukat ks. nro 313120–313140.
DIN 702-3 vastaa vanhaa standardia DIN 55027.
