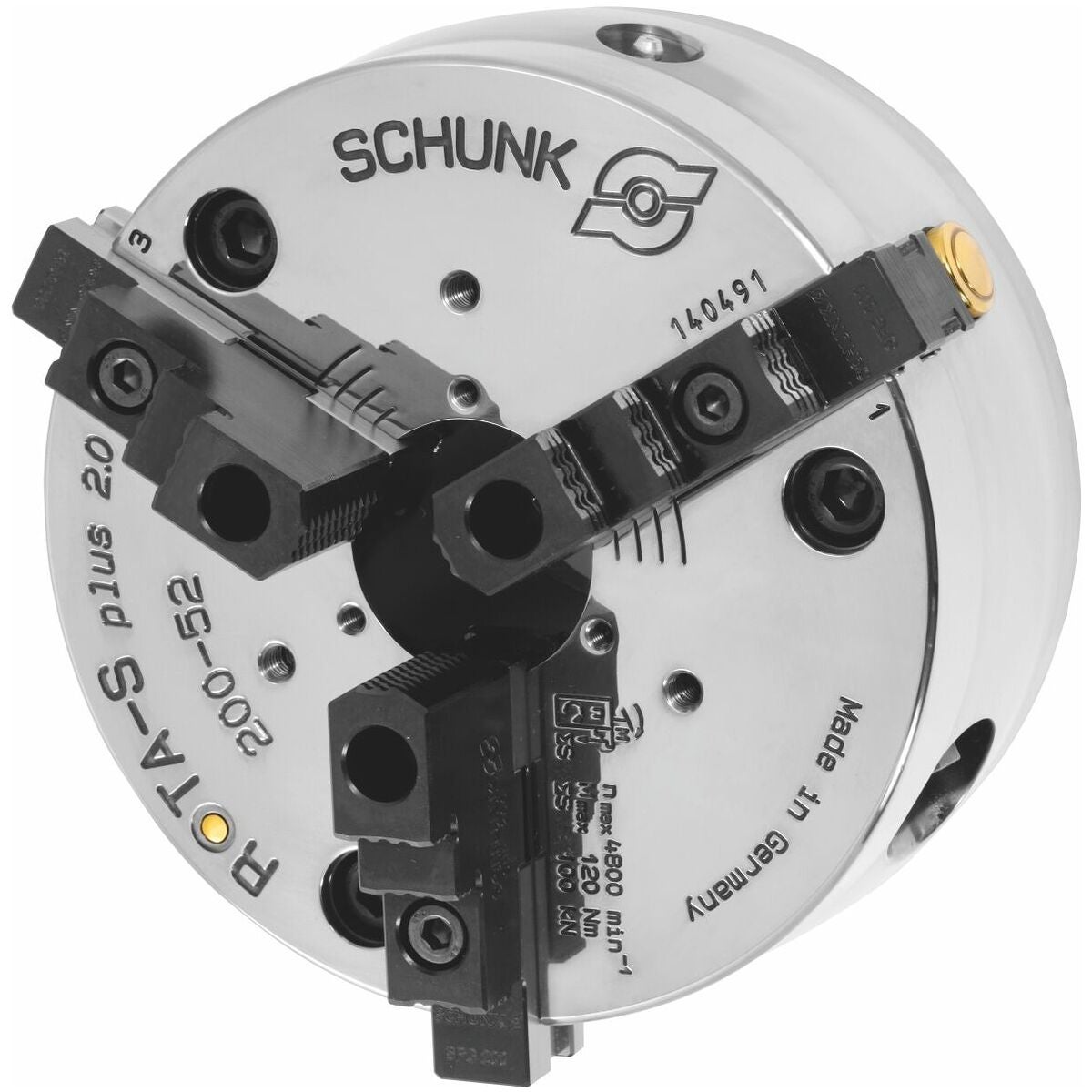

Itsekeskittävä istukka ROTA-S, lyhyt kartio, yhtenäisillä porrasleuoilla DIN 702-3 315/8 Itsekeskittävä istukka ROTA-S, lyhyt kartio, yhtenäisillä porrasleuoilla DIN 702-3 315/8 Itsekeskittävä istukka ROTA-S, lyhyt kartio, yhtenäisillä porrasleuoilla DIN 702-3 315/8

Itsekeskittävä istukka ROTA-S, lyhyt kartio, yhtenäisillä porrasleuoilla DIN 702-3 315/8

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Schunk
Tuotenumero
G313135315/8
Varastotilanne

Ladattavat tiedostot

Kääntöteräluettelo
Tekniset tiedot Liittyvät

Tuotekuvaus

Normi
DIN 702-3.

Rakenne

  • Erittäin suuri pyörintä- ja toistotarkkuus.
  • Pitkä käyttöikä ja korkea tarkkuus.
  • Modulaarinen suojaholkkijärjestelmä.
  • Erittäin lyhyet asetusaika.
  • Sorvi-istukka pintakarkaistu kokoon ⌀ 315 mm asti.
  • Suuri läpireikä (mitta E!).
  • Turvatappi maksimaalista käyttäjäturvallisuutta varten.
  • Perusleuat yhteensopivat istukkajärjestelmän 'F' ja järjestelmän 'Duro' kanssa.
  • Joustava kiinnitys pienille ja suurille työkappaleille.
  • Erittäin pienten sisähalkaisijoiden tarkka kiinnitys.

Materiaali
Kokonaan terästä, joten soveltuu suurille kierrosluvuille (ks. taulukko).

Käyttötiedot
Karanpäälle DIN 55027 lukituspulteilla ja lukitusmuttereilla. Sorvi-istukka asennetaan aina suoraan karanpäähän ilman väliadapterilevyä.

Toimitussisältö
1 turvaistukka-avain ja 1 sarja kiinnitysruuveja.
Sis. 1 sarja yhtenäisiä porrasleukoja.

Erikoistarvikkeet
Vara- ja lisäleuat, ks. nro 313200 − 313350.

Tekniset tiedot

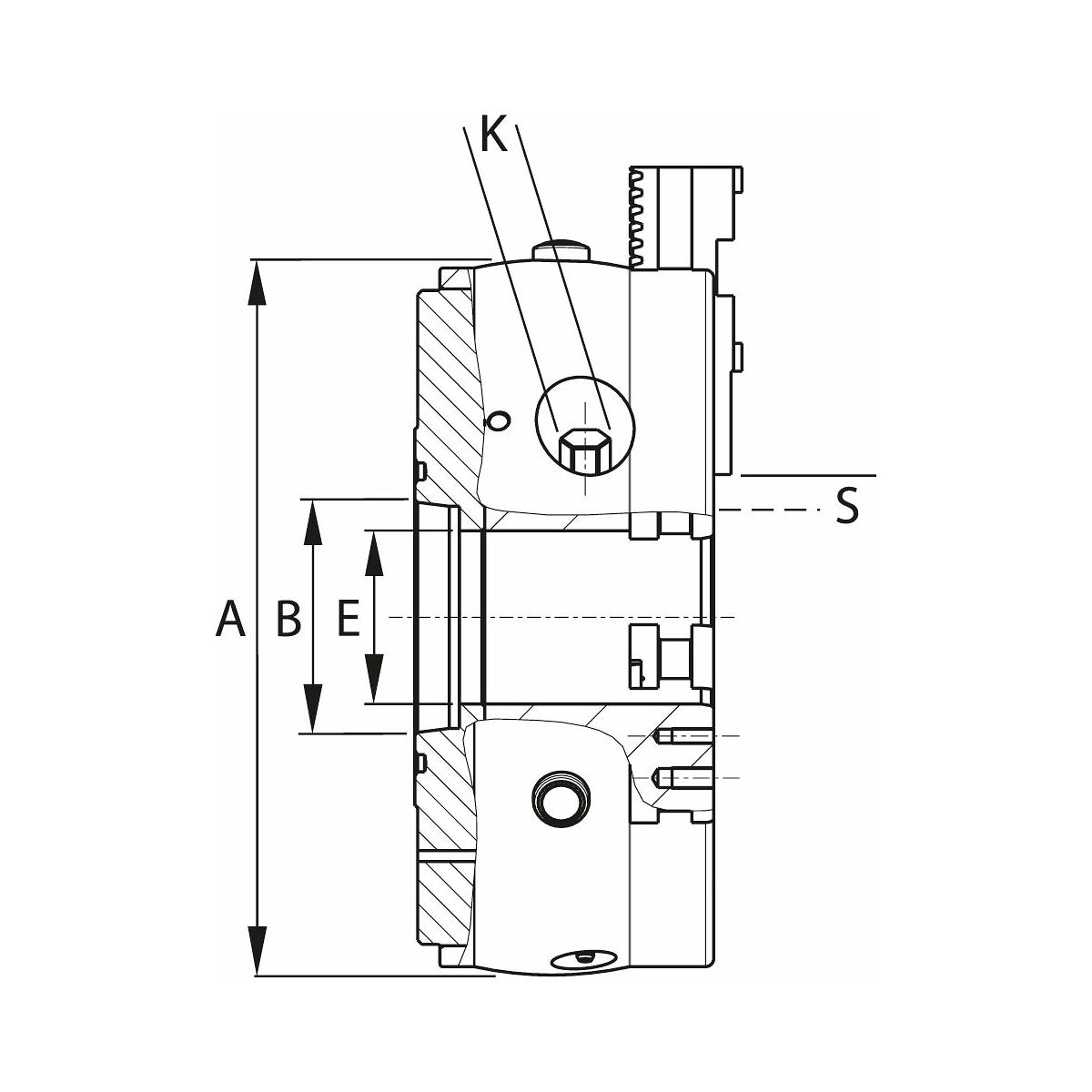

Normi DIN 702-3
Aukko e 92 mm
Ulkoinen ⌀ a 323 mm
Sisäinen jänneväli kovilla käänteisleuoilla 95–326 mm
Ulkoinen kiinnitysalue kovilla käänteispaloilla 14–333 mm
Iskuja per takaisku 9.9 mm
Tyyppi 315
Paino 62.6 kg
Enimmäiskierrosluku: 3400 min-1
Lukituspulttien määrä 4
Ohjauskartion halkaisija b 139.735 mm
Lukituspulttien koko M16
Pidike, lyhyt kartiokanta 8
Kuusiokoloavain k 16 mm
Sarja ROTA-S plus

Tuotetiedot

Tuotenumero G313135315/8
EAN 2050001928863
