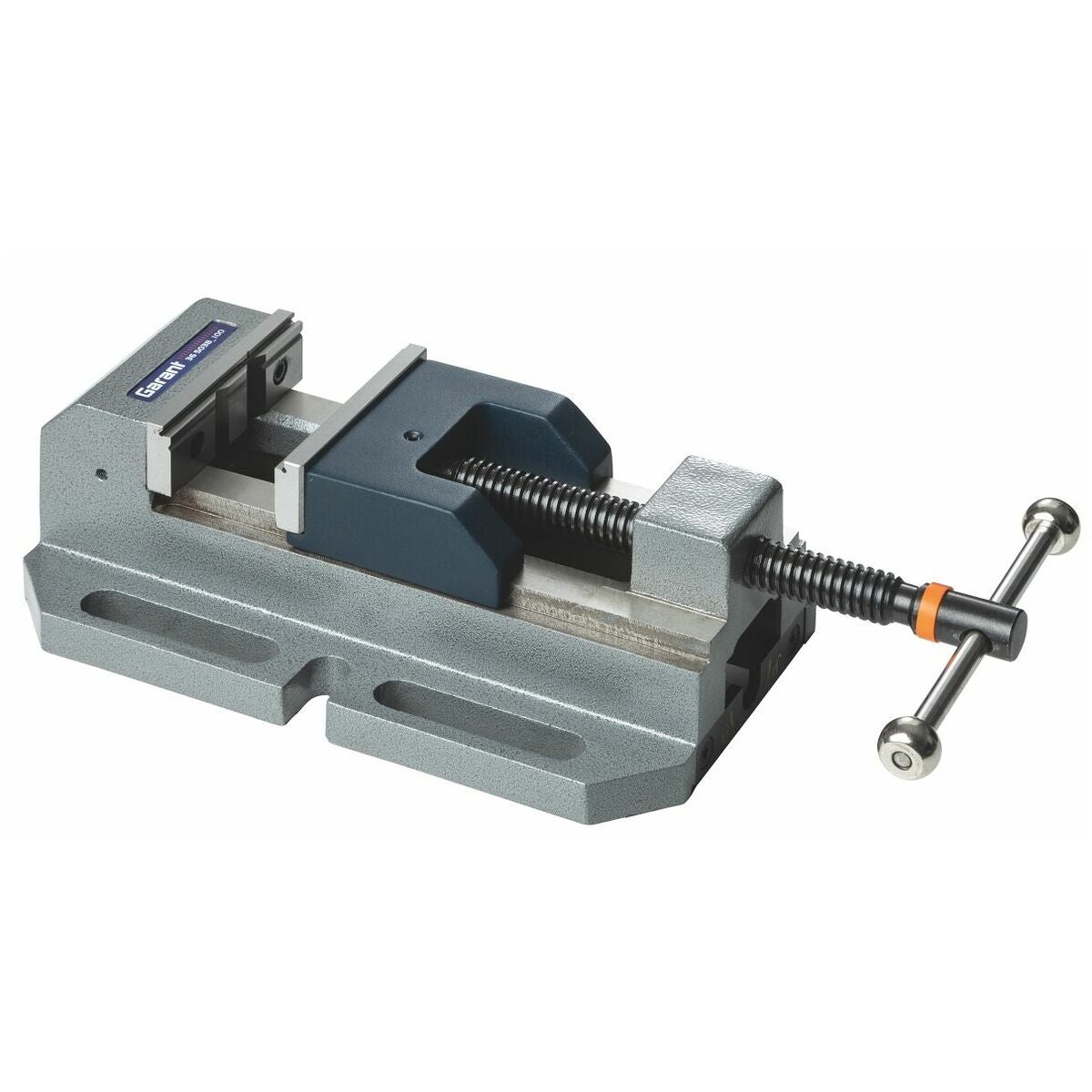

Käsiruuvipuristimet porakoneisiin, joissa on eksentrinen pikakiinnitys
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Tarkkuus
Enintään 0,10 mm.
Rakenne
- Vankka rakenne ja vahva kara.
- Karkaistut ja hiotut leuat.
- Tarkka kiinnitys tasokiskojohteella.
- Yksi leuka, jossa vaaka- ja pystysuuntainen prisma pyöreälle materiaalille, yksi tasaleuka.
- Jotta litteiden kappaleiden kiinnitys on mahdollista, molemmat leuat on viistetty.

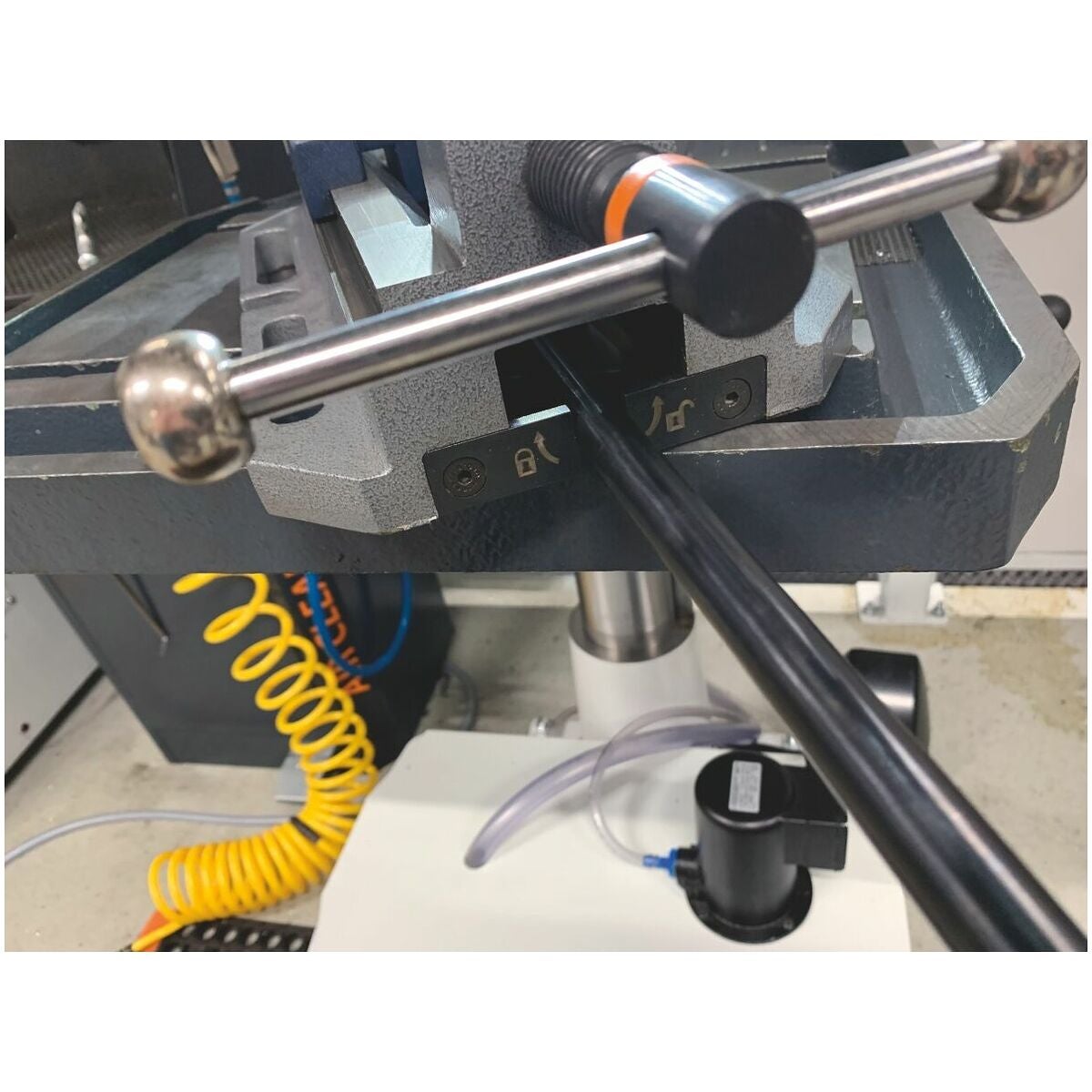

- Patenttihakemuksen alainen integroitu eksentrinen pikakiinnitin varmaa pitoa varten porakoneen pöydässä.

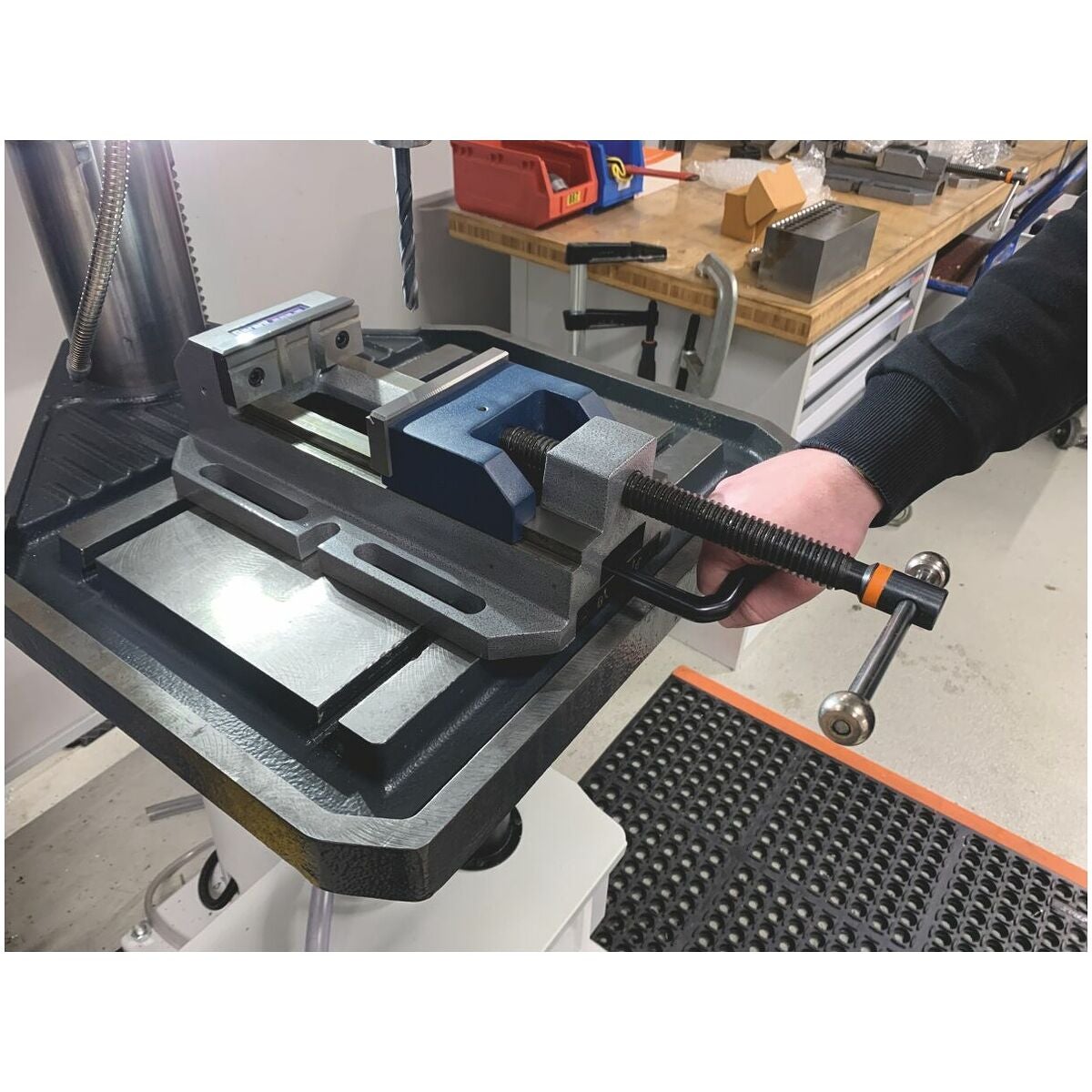

- Nopea kiinnitys urien alueella mahdollistaa kiinnitetyn työkappaleen joustavan ja tehokkaan työstön kaikissa asennoissa koko porakoneen pöydällä ilman uudelleenkiinnitystä.
Materiaali
Runko ja liikkuva leuka erikoisvaluraudasta.
Käyttötiedot
Työkappaleiden kiinnittämiseen porakoneissa.
Toimitussisältö
Kiinnitysavaimet ja kolme urapalaa ko’oissa 12, 14 ja 16 mm.
Käyttötarkoitus
Käyttötarkoitus
- Ruuvipenkki liikkuvilla kiinnitysleuoilla ja pikakiinnityksellä käsikoneita varten työkappaleiden kiinnittämiseen porakoneen pöydälle jatkotyöstöä varten. Vain teolliseen sisäkäyttöön.
Soveltumaton käyttö
- Älä käytä räjähdysvaarallisilla alueilla.
- Älä tee omatoimisia muutostöitä.
- Käytä ainoastaan alkuperäisiä vara- ja kulutusosia.
- Kiinnityksen apuvälineiden (esim. jatkoputkien) käyttö ei ole sallittua.
- Ruuvipenkkiä ei saa käyttää yleispylväsporakoneissa.
Tarkkuus
Enintään 0,10 mm.
Rakenne
- Vakaa rakenne vahvalla karalla.
- Karkaistut ja hiotut leuat.
- Tarkka kiinnitys laattakiskojohdolla.
- Yksi leuka, jossa vaaka- ja pystysuuntainen prisma pyörömateriaalille, yksi sileä leuka.
- Jotta tasomaiset kappaleet voidaan kiinnittää, molemmat leuat on viistetty.
- Patenttia haettu integroitu eksentrinen pikapuristin varmaa pitoa varten porakonepöydässä.
- Nopea kiinnitys urien alueella mahdollistaa kiinnitetyn työkappaleen joustavan ja tehokkaan työstön kaikissa asennoissa koko porakonepöydällä ilman uudelleenkiinnitystä.
Materiaali
Runko ja liikkuva leuka erikoisvaluraudasta.
Käyttötiedot
Työkappaleiden kiinnitykseen porakoneissa.
Toimitussisältö
Kiinnitysavaimet ja kolme urapalikkaa kokoina 12, 14 ja 16 mm.
Tekniset tiedot
| Tuotetyyppi | Porakoneen ruuvipuristin |
|---|---|
| Leuan leveys a | 100 mm |
| Leuan korkeus c | 32 mm |
| Sopivien lisävarusteiden värikoodi | BM-ruuvipenkki, sininen |
| Kokonaiskorkeus c | 92 mm |
| Suurin kokonaispituus l4 | 474 mm |
| Jänneväli b | 143 mm |
| Perustelineen leveys b | 174 mm |
| Peruspidikkeen pituus a | 286 mm |
| Paino | 12.5 kg |
| Kiinnitysurien väli | 141 mm |
| Kiinnitysuran leveys | 17 mm |
Tuotetiedot
| Tuotenumero | 365038 |
|---|---|
| EAN | 4067263112389 |
