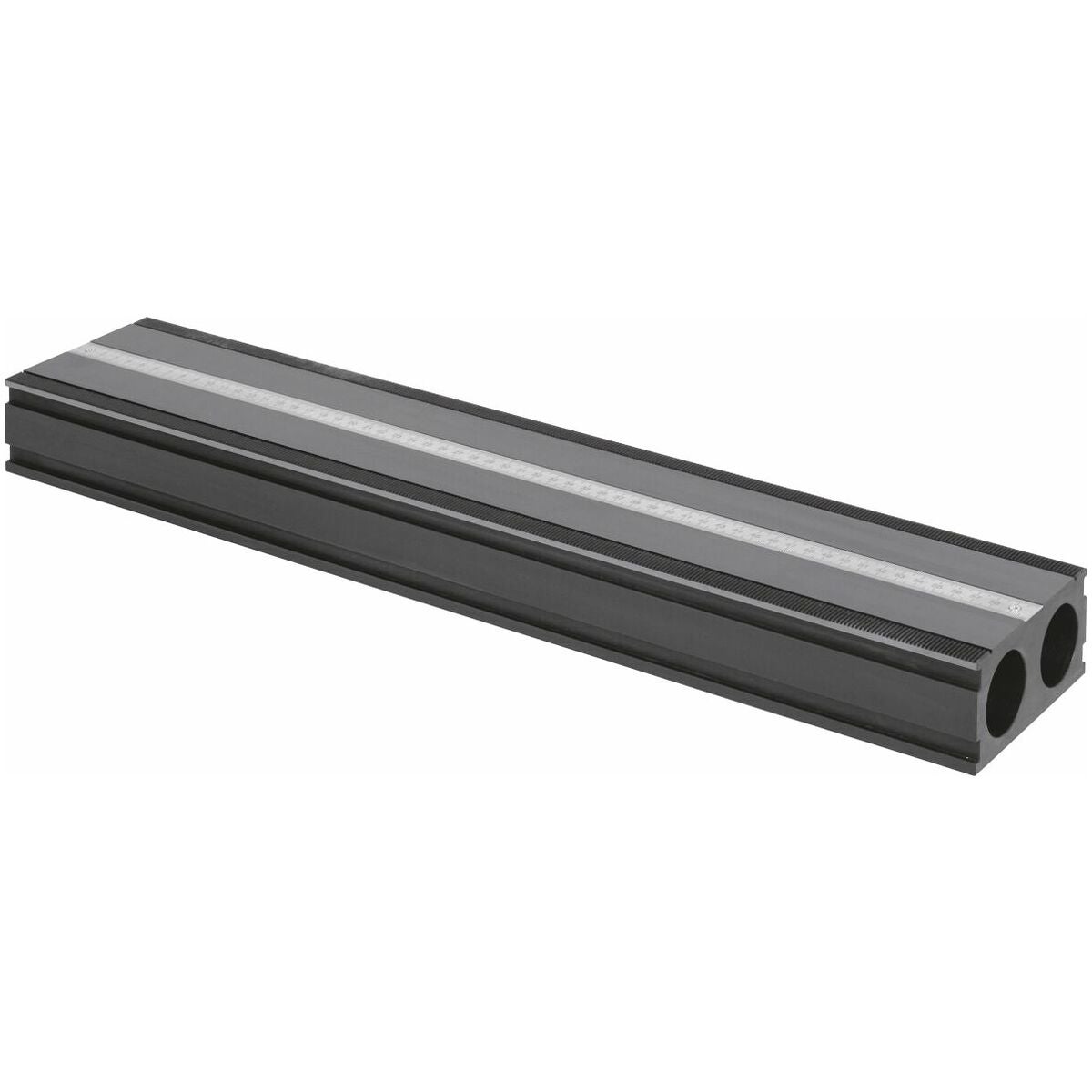

Monikiristyskisko 120
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
- Kaikki toiminnalliset pinnat tarkkuushiottuja, sovitustarkkuus 0,03 mm.
- Peruskisko ja leuat on pintakarkaistu.
- Kompakti modulaarinen rakenne, suuri kiristysvoima jopa 40 kN, maksimi kiristysmomentti 50 Nm.
- Asennusreikäkuvio GARANT ZeroClamp -nollapistekiinnitysjärjestelmälle (pulttijako 200 mm) vakiona, tai mahdollinen kiinnitys-/ristikkolevyjen tai kiristyskonsolin kautta.
- Peruskiskon pinnassa oleva asteikko mahdollistaa kiristyslaitteiden asemoinnin nopean toistamisen kiristyskiskon hampaistossa.
- Vaihtelevat pulttijaot mahdollisia ristikytkentöjen avulla.
- Perinteinen kiristys ja tartuntakiristys ovat mahdollisia.
- Kiristysaluetta voidaan laajentaa yksilöllisesti.
- Helppo kiristys momenttiavaimella.
Käyttötiedot
- 5-sivuinen koneistus moniakselisissa monitoimikoneissa.
- Taloudellinen ratkaisu käytettäväksi GARANT ZeroClamp -nollapistemoduulijärjestelmän kanssa tai paletinkäsittely- tai automaatiojärjestelmissä tai suoraan konepöydällä tai kiristystorneissa.
Erikoisvarusteet
Kiristysleukavaihtoehdot, magneettilista, työkappalevaste, katso nro360112–360129. Momenttiavain, katso nro656050 koko 60, kiristyspultit360025 koko 18M16. Kiristyskonsoli nro 360127.

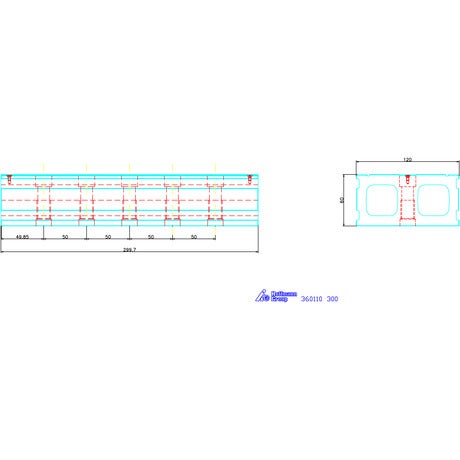

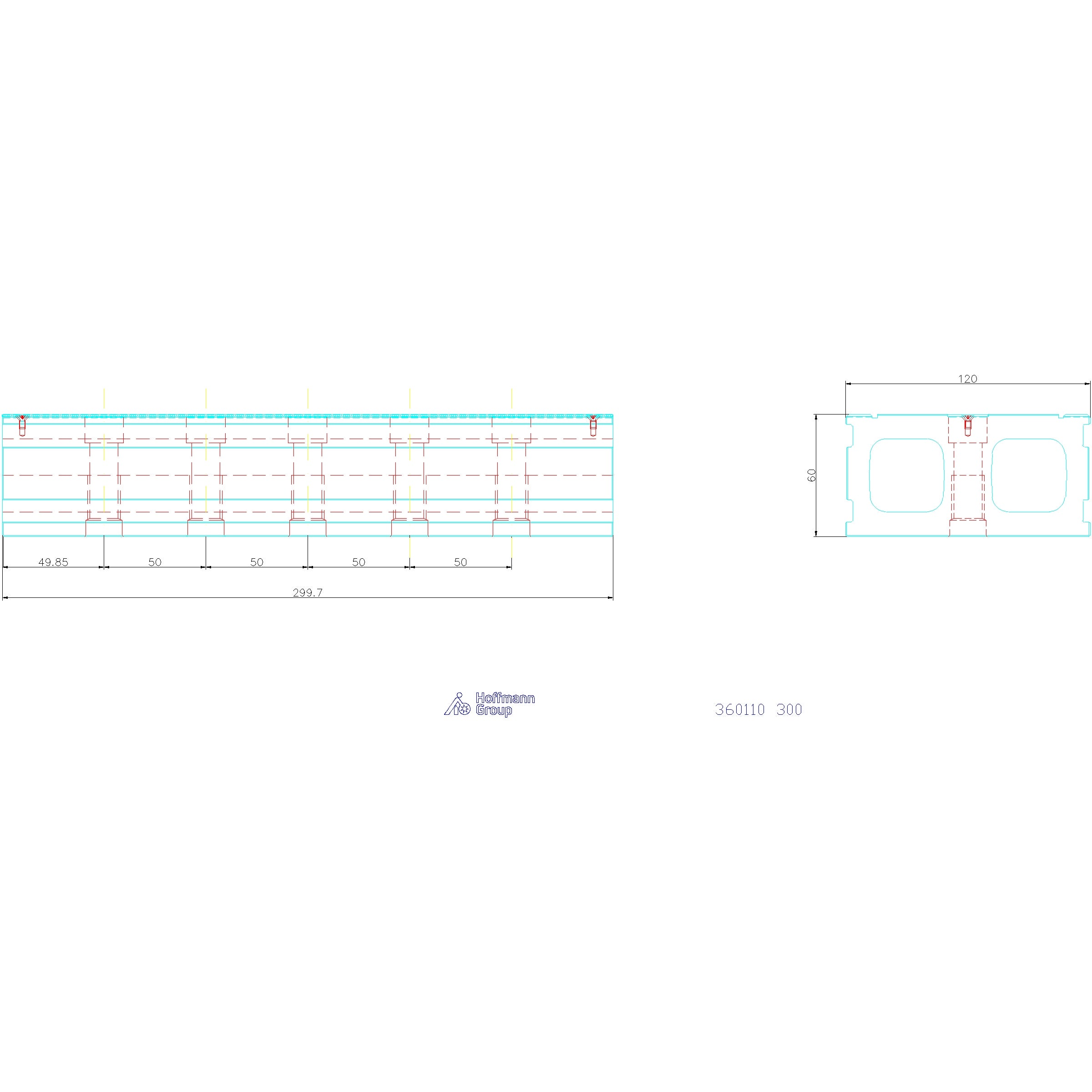

Tekniset tiedot
| Tuotetyyppi | Kiristyskisko |
|---|---|
| Kiskon pituus | 300 mm |
| Korkeus h | 60 mm |
| Leveys b | 120 mm |
| Pituus l | 300 mm |
Tuotetiedot
| Tuotenumero | 360110 |
|---|---|
| EAN | 4045197555403 |
