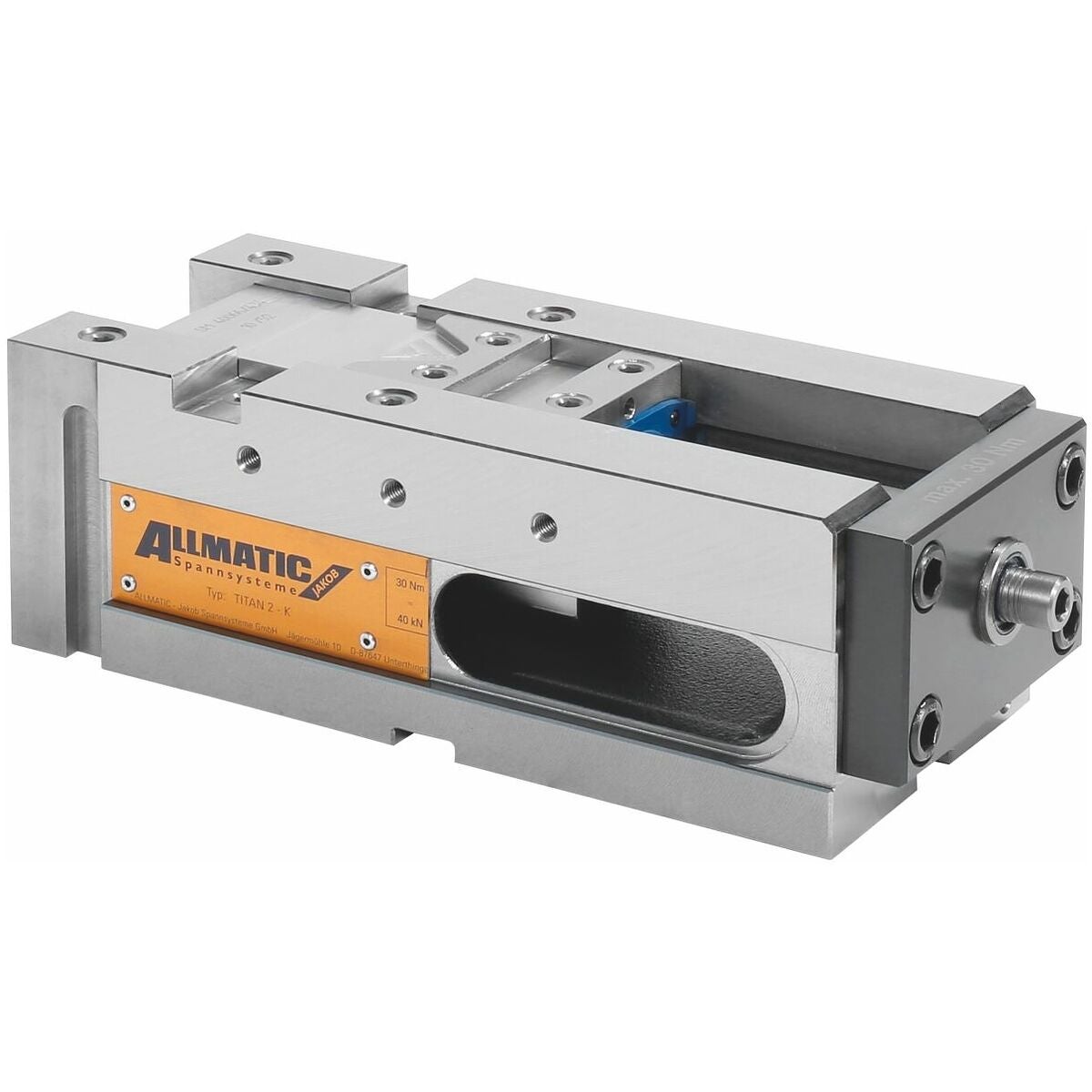

NC-koneruuvipuristin TITAN 2

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Allmatic
Tuotenumero
361302
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Malli
Liukupinta induktiokarkaistu. Sivut, ylä- ja alapuoli hiottu.
Ominaispiirre:
Kiristin modulaariseen kiinnitysjärjestelmään.
Tehostettu työisku aihioiden turvalliseen kiinnittämiseen alasvetotoiminnolla.
Leuassa M12- lieriökantaruuvit.
8 mm upotettu kiinnitysreuna alasvedossa, 3 mm tartuttaessa.
Kiinnitys mahdollinen lähellä neutraalia viistettä
.Aiempien mallien kiinnitysleuat ovat yhteensopivia.
Jäähdytysaineen ja lastujen poistoaukko. Tarkat ohjausurat.
Kierteet työkappaleen tukea ja jatkokappaletta varten.
Enimmäiskiristysvoima 40 kN.

Toiminto
Kiristäminen vain säädettävällä vääntömomenttiavaimella (enintään 30 Nm).
Erityinen puristusruuvi ja mekaaninen tehostin.

Etu
Tarkka, voimakas monitoiminen koneruuvipuristin.

  • Luotettava aihion kiristys koneruuvipuristimella, erikoispitkä työisku.
  • Tarkka viimeistely, perusrunko työstetty joka puolelta.

Käyttö
Perinteiseen kiinnittämiseen, tarttumiskiinnittämiseen ja alasvetokiinnittämiseen.Aihioiden sekä poltto- ja sahauskappaleiden kiinnitys puristamalla karkaistuja ja vaihdettavia tartuntakärkiä työkappaleeseen. Sopii kaikille materiaaleille n. 1000 N/mm2 lujuuteen asti. Käytettävissä vaaka-asennossa ja sivuttain.

Toimituksen sisältö
Mukana 12-kulmainen hylsyavain, avainkoko 14, 4 kiinnitysrautaa.

Erikoistarvike

  • Leuat nro 361331 - 361970.
  • Momenttiavain nro 656050 koko 60.
  • Sovitinlevy leukapikaliittimeen Xtric nro 361293 ja 361294, koko.125.
  • Sovitinlevyt nro 361297 ja 361298, koko 125
    • <Malli
    Sisältää reiät 25H6 M10 nollapistekiinnitysjärjestelmälle, pistomitta 200 mm.

    Tunnus
    Käyttö pystysuorassa mahdollinen.

    Erikoistarvike
    Kiristyspultti nro 360025.

    Ohje
    Kiinnitysvälin levennys mahdollista perusrungolla nro 360420  koko 125.

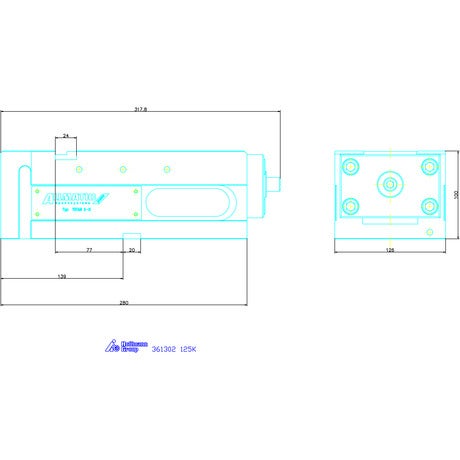

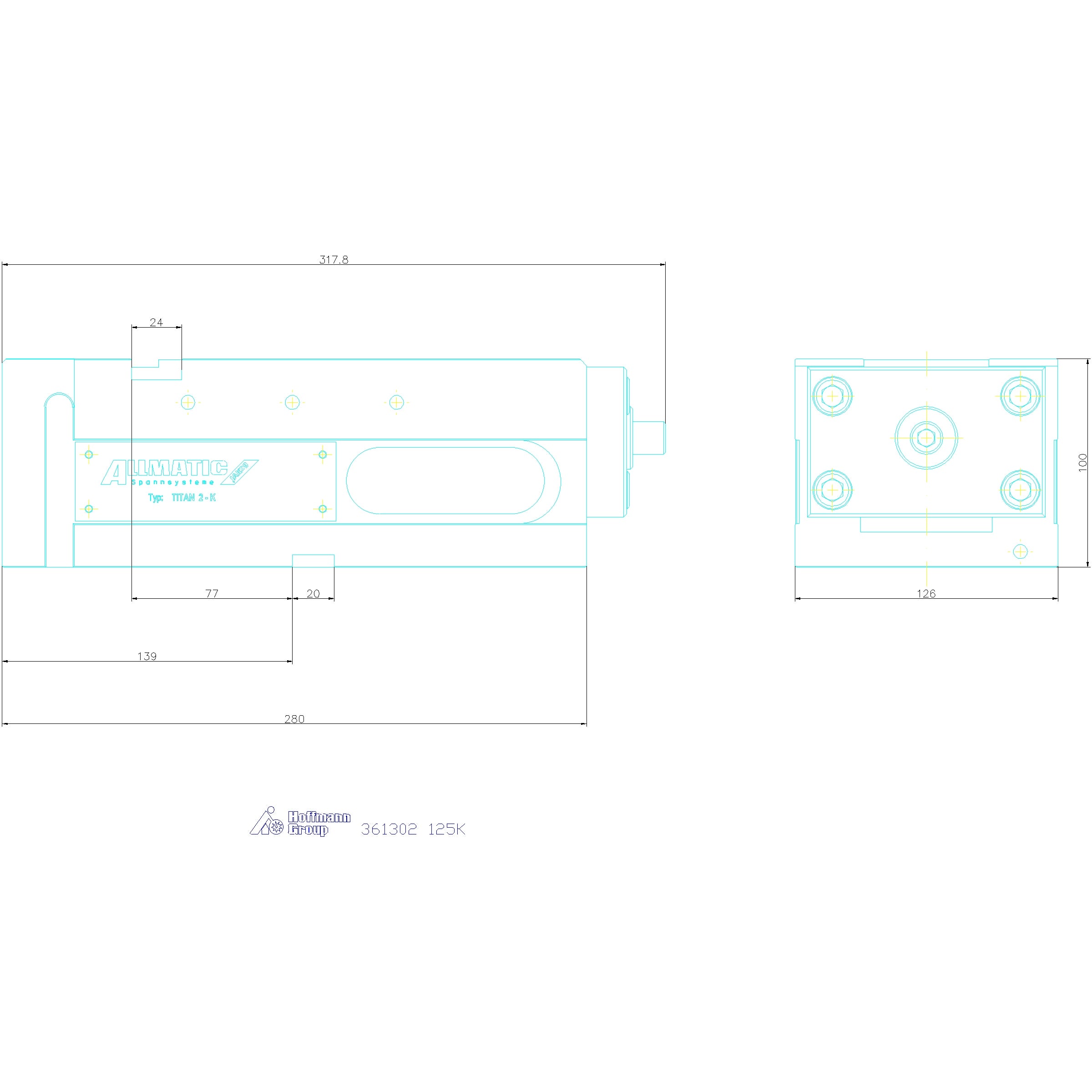

    Tekniset tiedot

    Tuotetyyppi Konetyöstöruuvipuristin

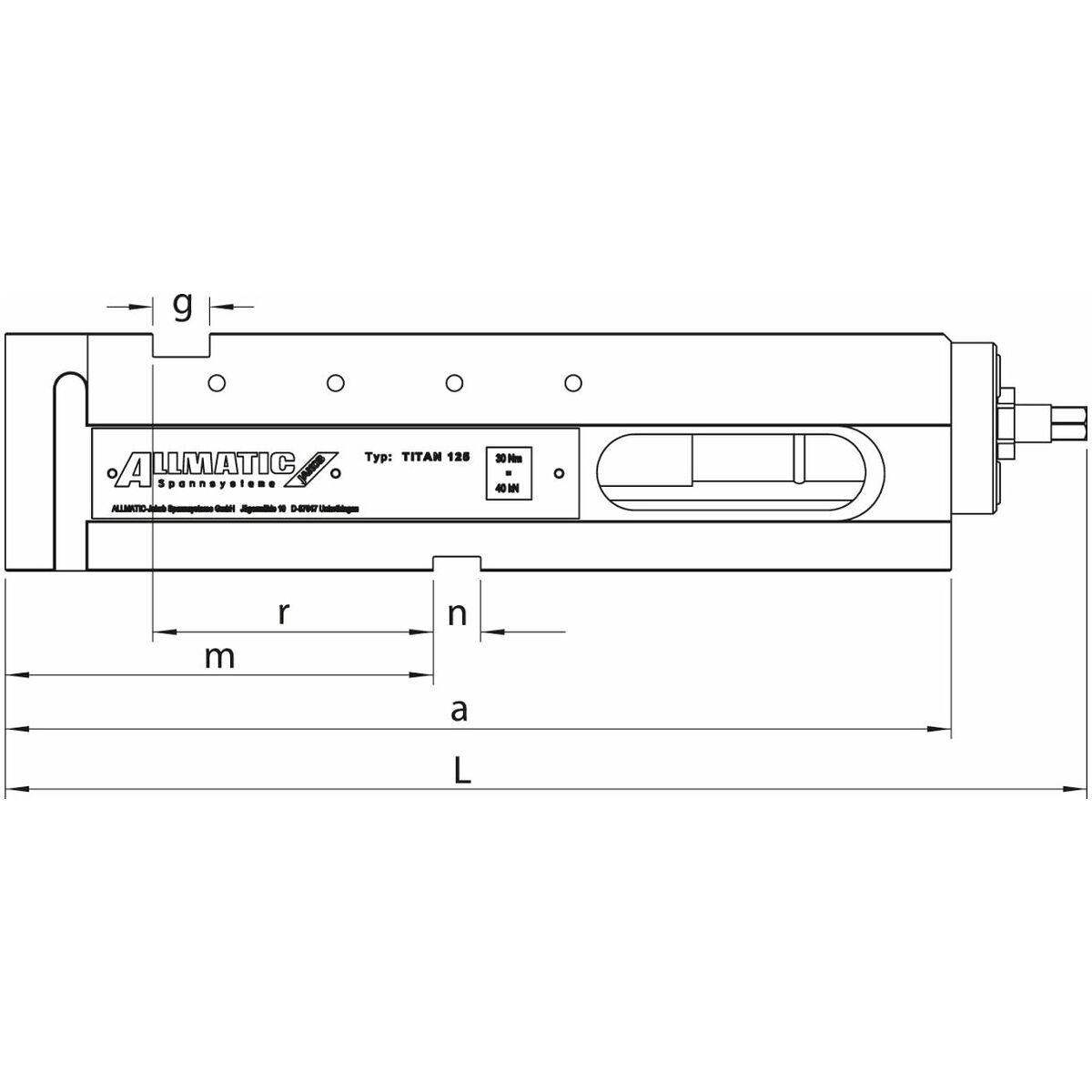

    Peruspidikkeen pituus a 280 mm
    m 139 mm
    Sopivien lisävarusteiden värikoodi Titan2/TitanSense
    Tyyppi 125K
    Paino 22 kg
    Kokonaispituus l 318 mm
    Pitkittäisura 20 mm

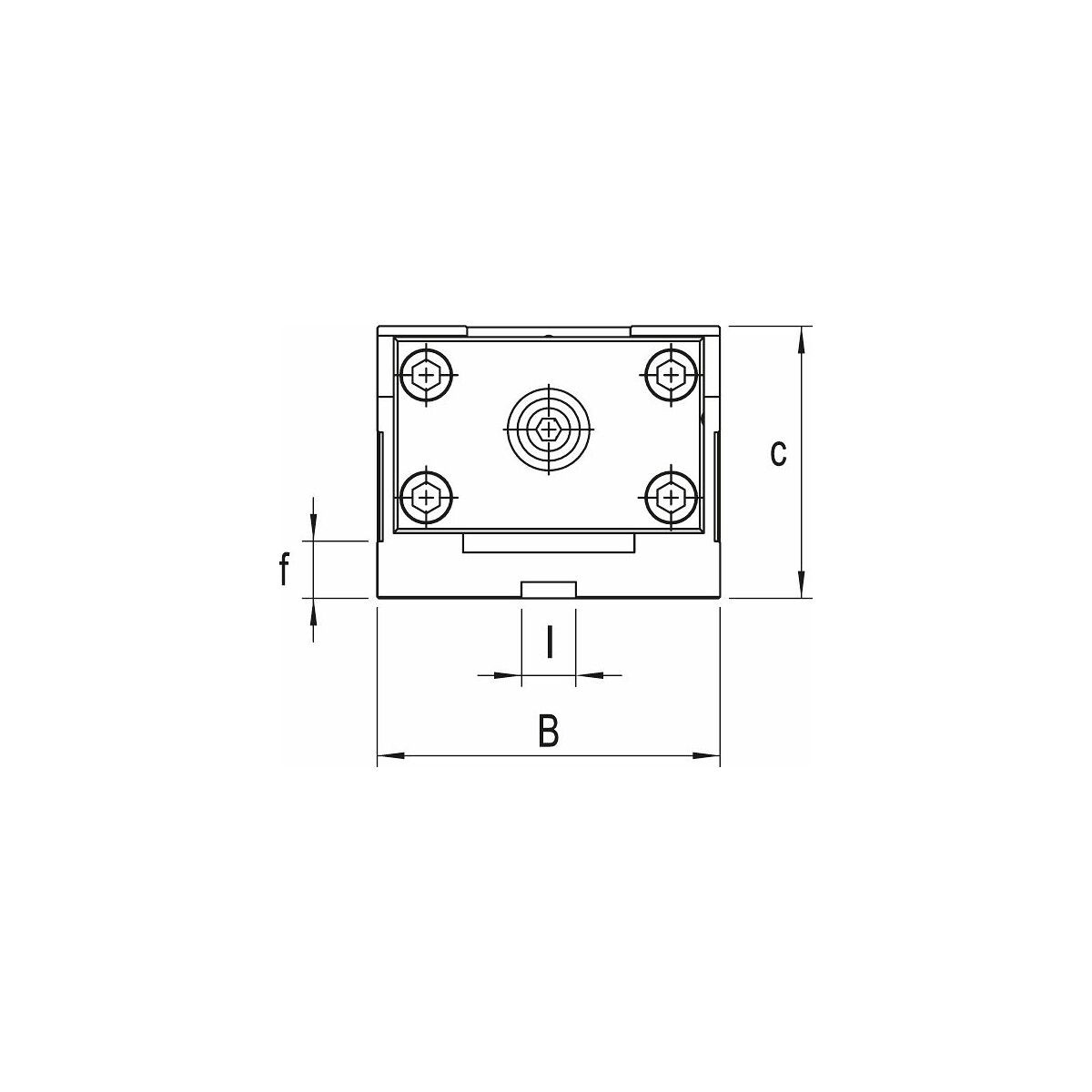

    Perustelineen leveys b 126 mm
    Poikittaisura 20 mm
    g 24 mm
    Rungon peruskorkeus c 100 mm
    r 77 mm
    Sarja Titan 2

    Tuotetiedot

    Tuotenumero 361302
    EAN 4250364402361
