NC-koneruuvipuristin Duo Plus 125

Tuotemerkki
Allmatic
Tuotenumero
G360605125
Varastotilanne
3kpl Varastossa

Ladattavat tiedostot

Kappalehinta:
4 271,67€

Tuotekuvaus

Malli
Lujatekoinen perusrunko GGG60, liukupinta hiottu ja induktiokarkaistu.

Toiminto
Ensimmäisen ja toisen osan asettaminen ja kiinnittäminen liikkuviin leukoihin. Kääntäminen loksahduskohdan yli loksauttaa kytkennän auki. Puristusruuvi aktivoi mekaanisen voimansiirtäjän.

Käyttö

  • Käytettävissä vaaka-asennossa.
  • Mahdollistaa kahden erikokoisen työkappaleen tai 2 samanlaisen osan kiinnittämisen. Mittaerot ±2,5 mm (työkappaleen 1 ja työkappaleen 2 välillä).
  • Tavallinen tai tarttumiskiristäminen tukileuoilla tai näiden yhdistelmä mahdollista.
  • Mahdollistaa kahden erikokoisen työkappaleen tai 2 samanlaisen osan kiinnittämisen. Mittaerot ±2,5 mm.

Toimituksen sisältö
4 kiinnitysrautaa, pikaopas.

Erikoistarvike
Kiristysleuat nro 361400 - 361440, 361600, 361660.
Porraslistat nro 361950, 361960, 361970.
Gripp-sarja nro 361345.
Momenttiavain 656050 koko 60.

Ohje

  • Kokonaispituus L pysyy samana (lyhyet törmäysalueet).
  • Tarvikkeet, katso nro 360530; 361400; 361440; 361600 – 361970.
  • Kiinnitä aina 2 työstökappaletta!

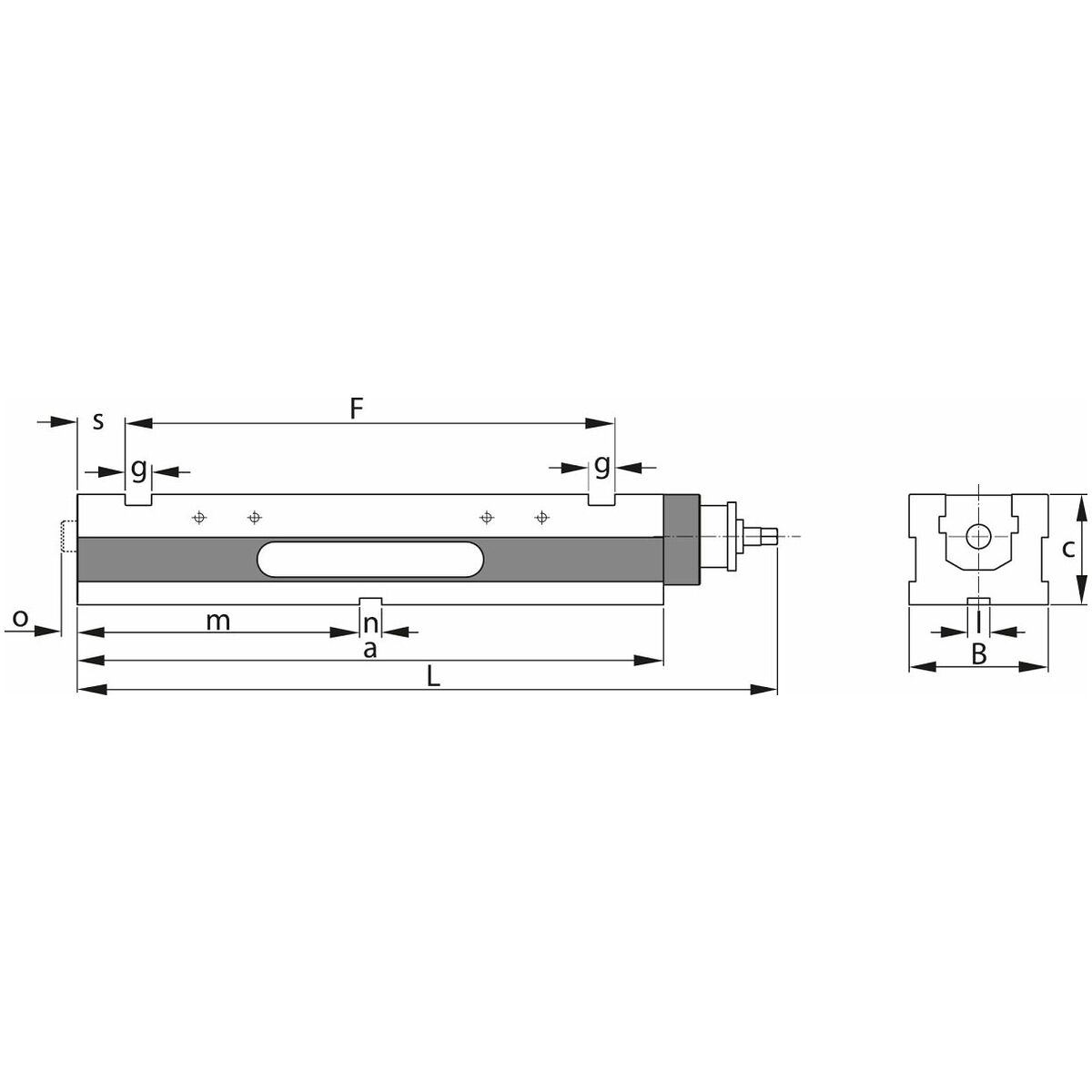

Tekniset tiedot

Tuotetyyppi Koneistoruuvipuristin
Puristusvoima enintään 40 kN
Peruspidikkeen pituus a 530 mm
Sopivien lisävarusteiden värikoodi Duo Plus
Sarja Duo Plus
Tyyppi 125
Paino 40 kg
Kokonaispituus l 633 mm
Vääntömomentti 40 Nm
Pitkittäisura 20 mm
Perustelineen leveys b 126 mm
m 255.2 mm
Poikittaisura 20 mm
Karans ulostulon alue o 0–15 mm
s 43.2 mm
F 443 mm
g 24 mm
Rungon peruskorkeus c 100 mm

Tuotetiedot

Tuotenumero G360605125
EAN 4250364402262
