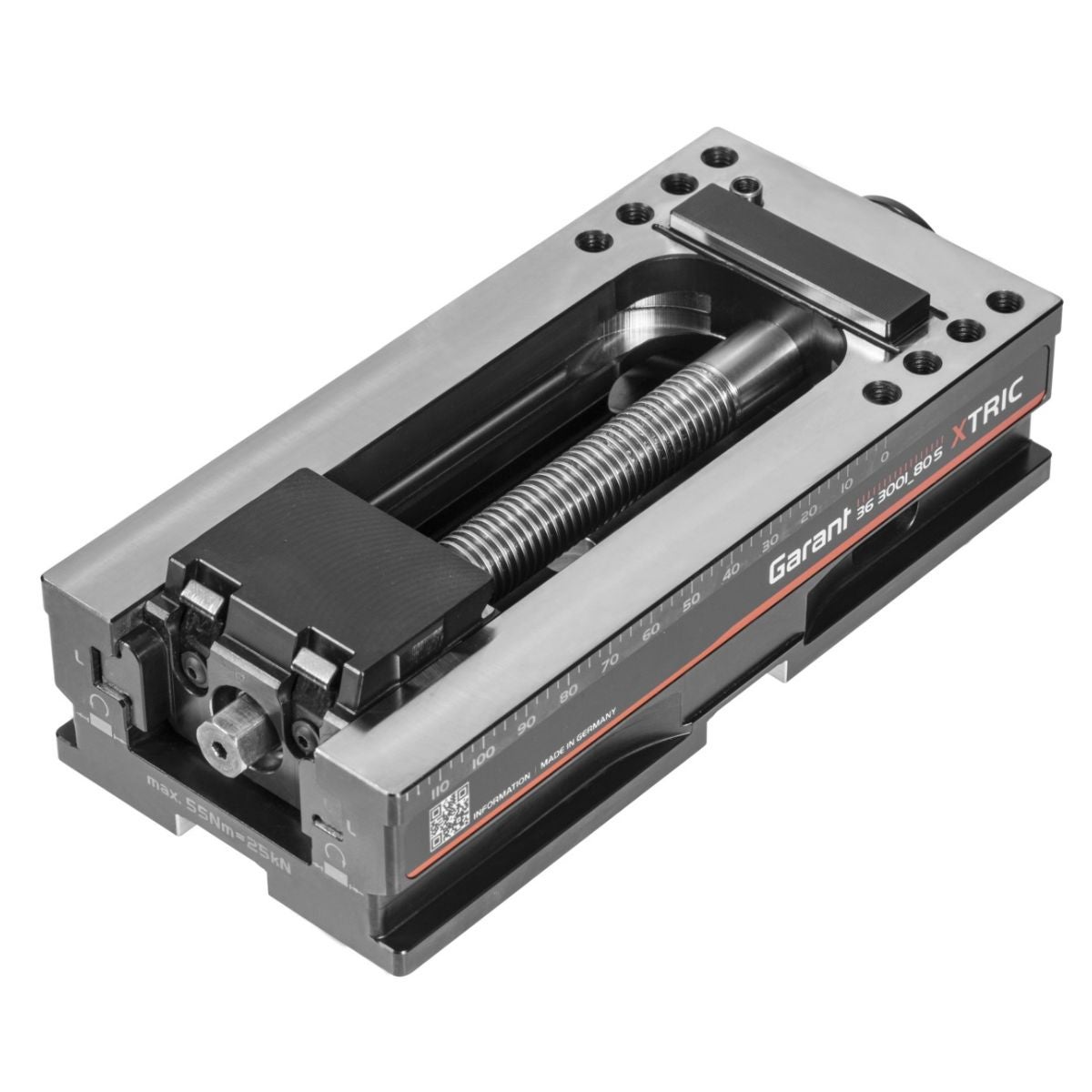

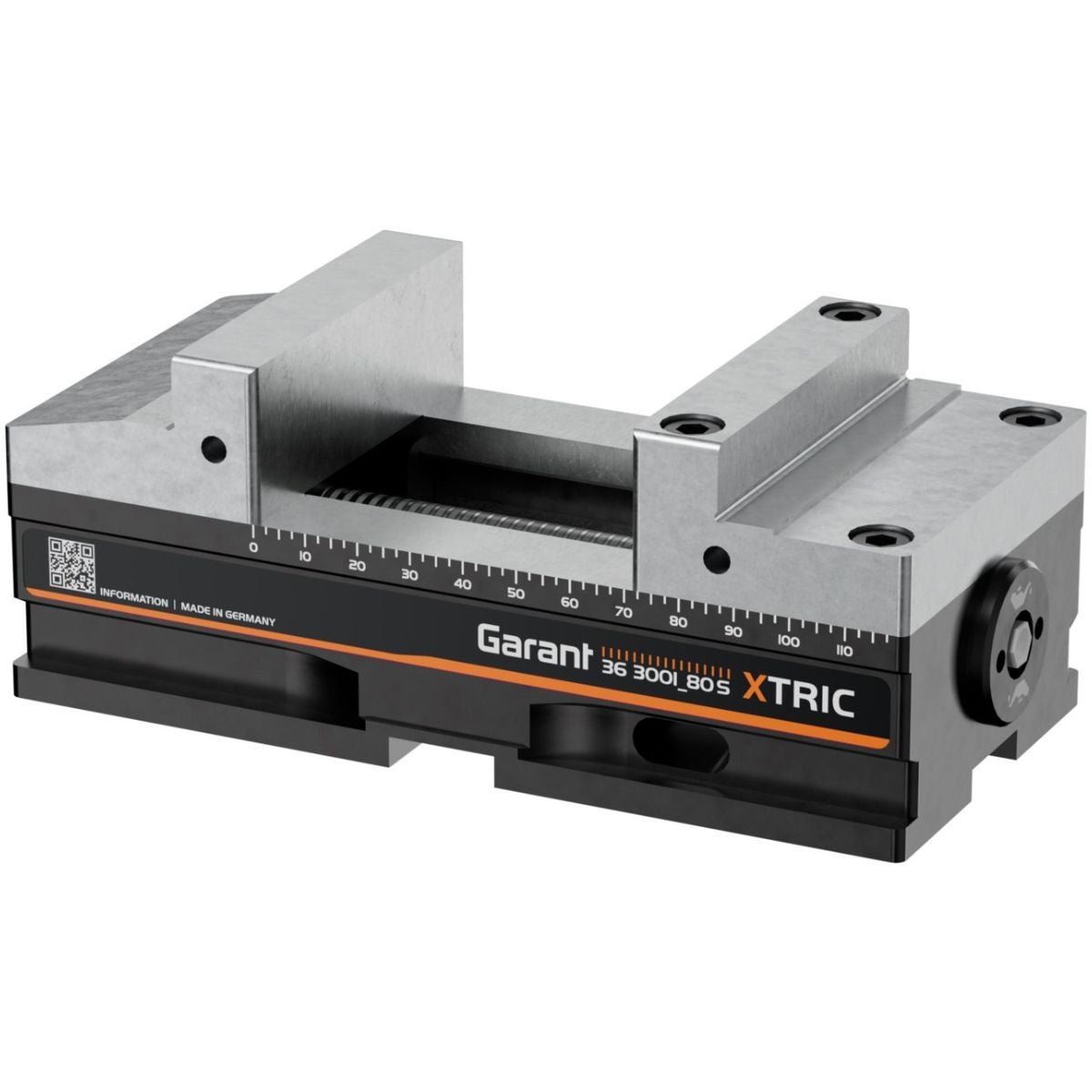

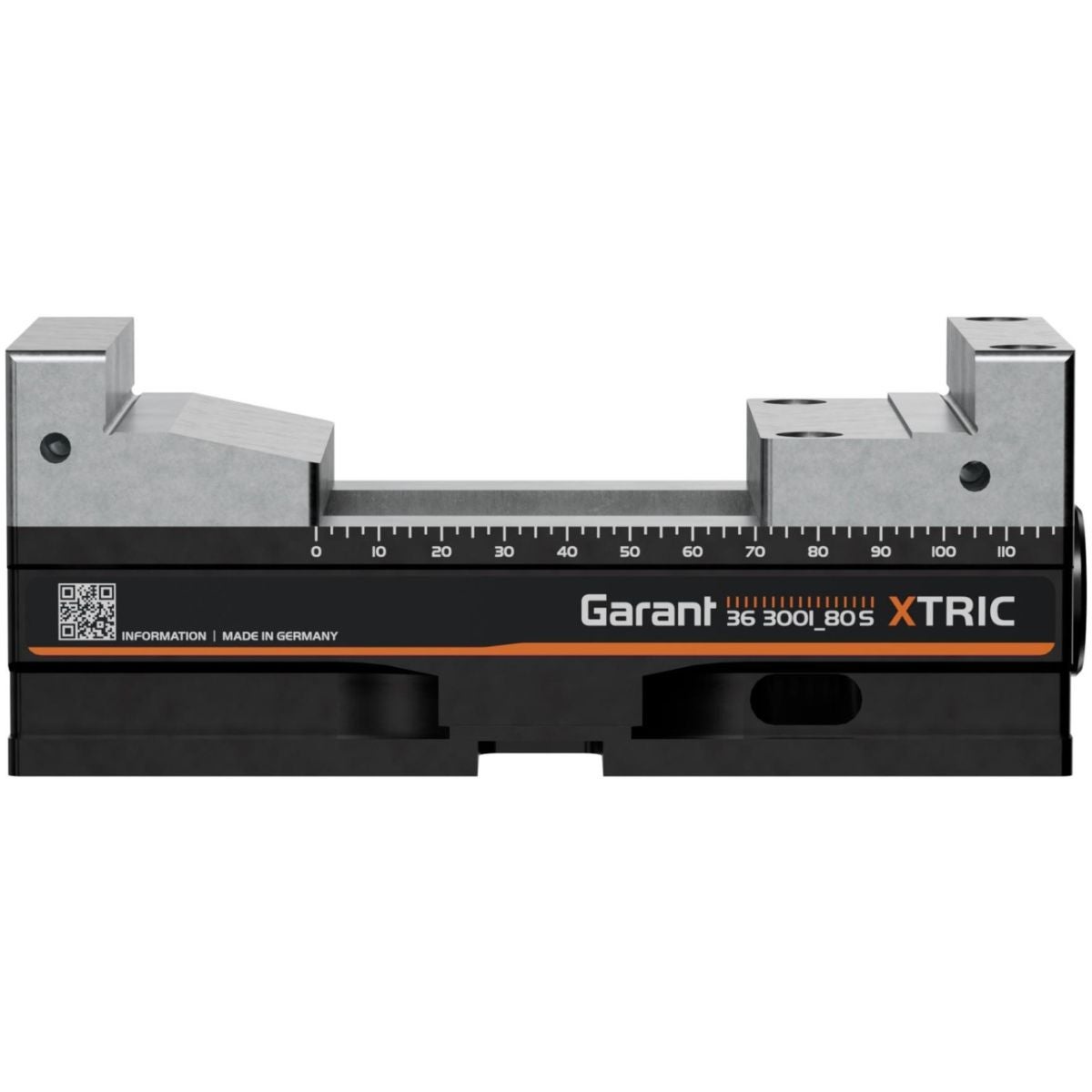

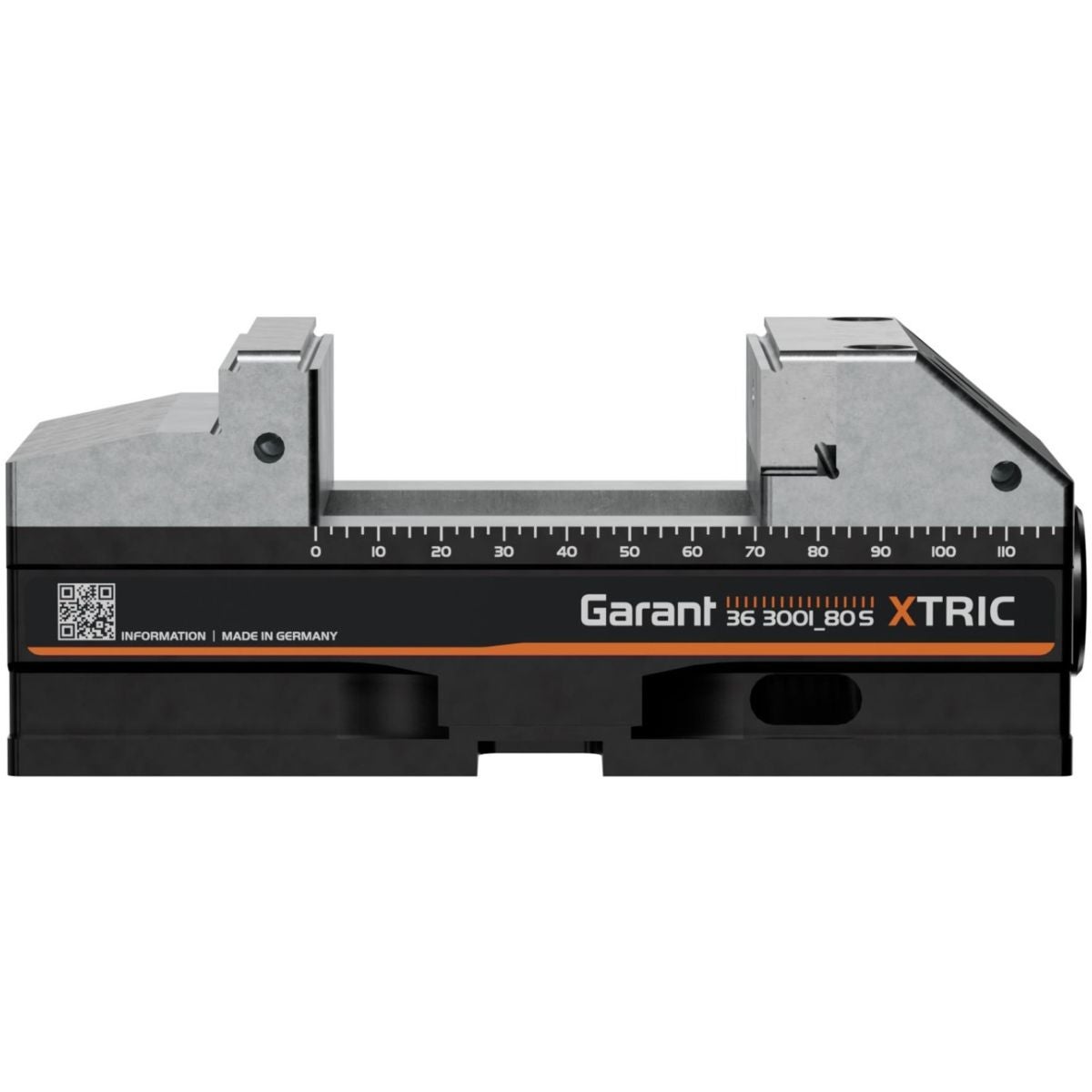

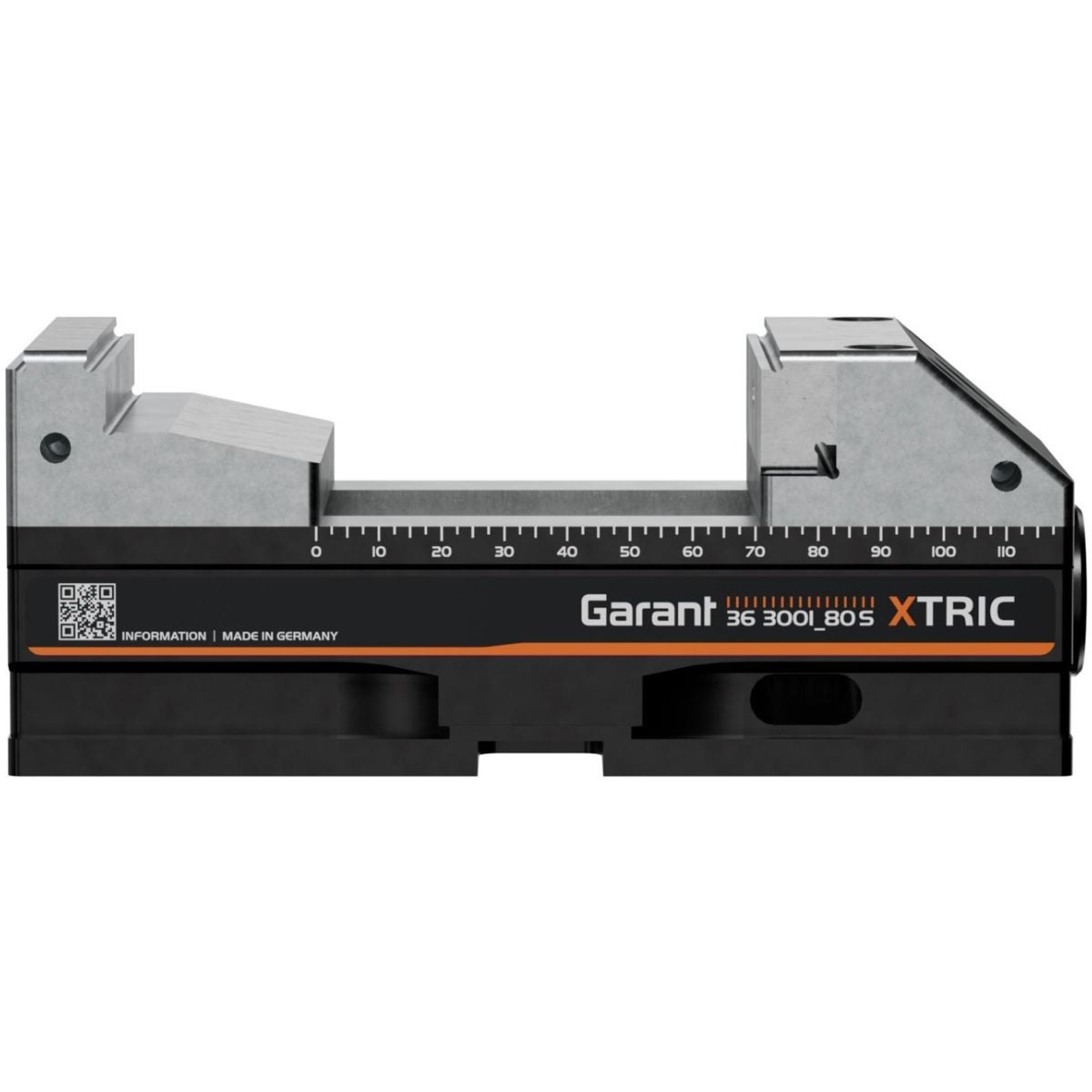

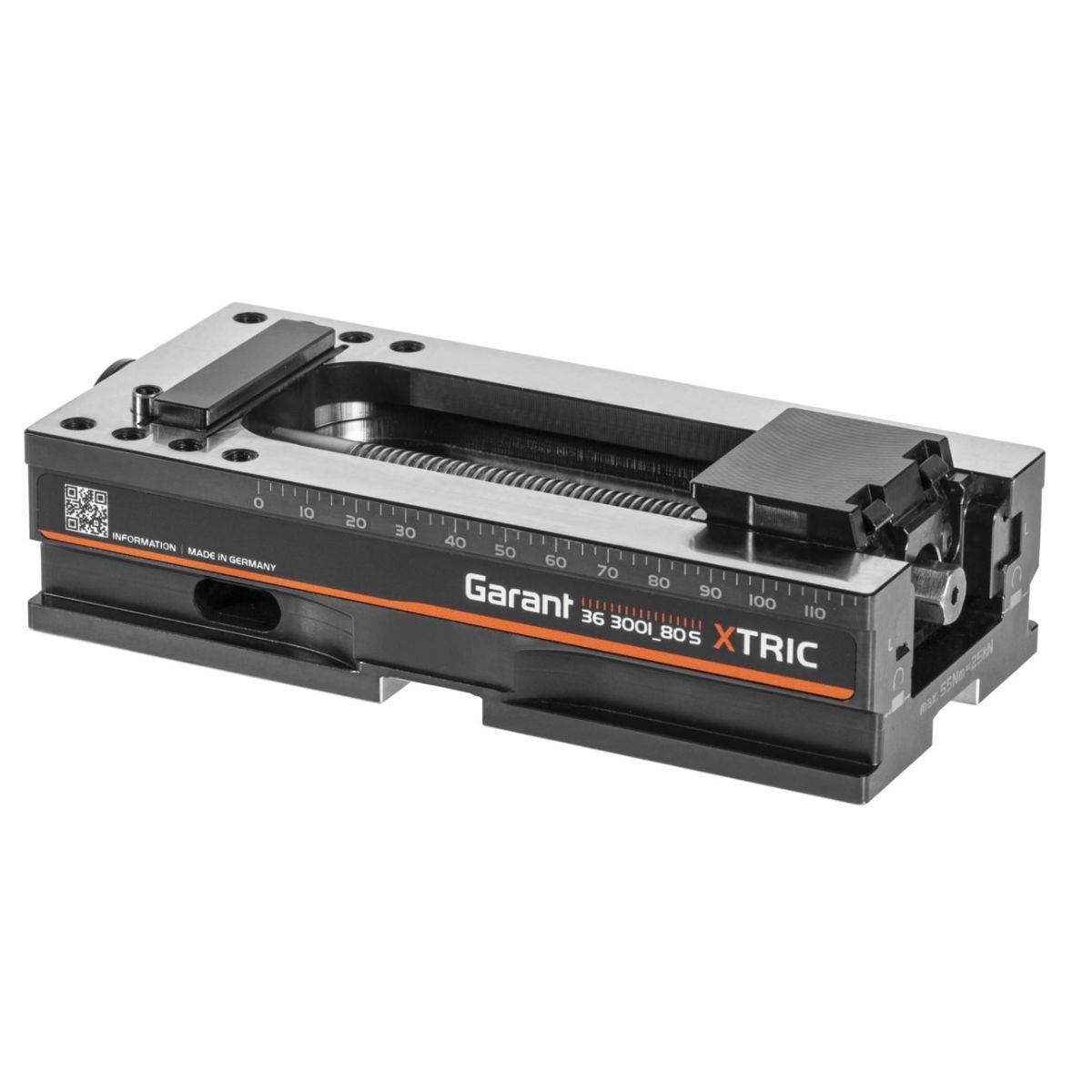

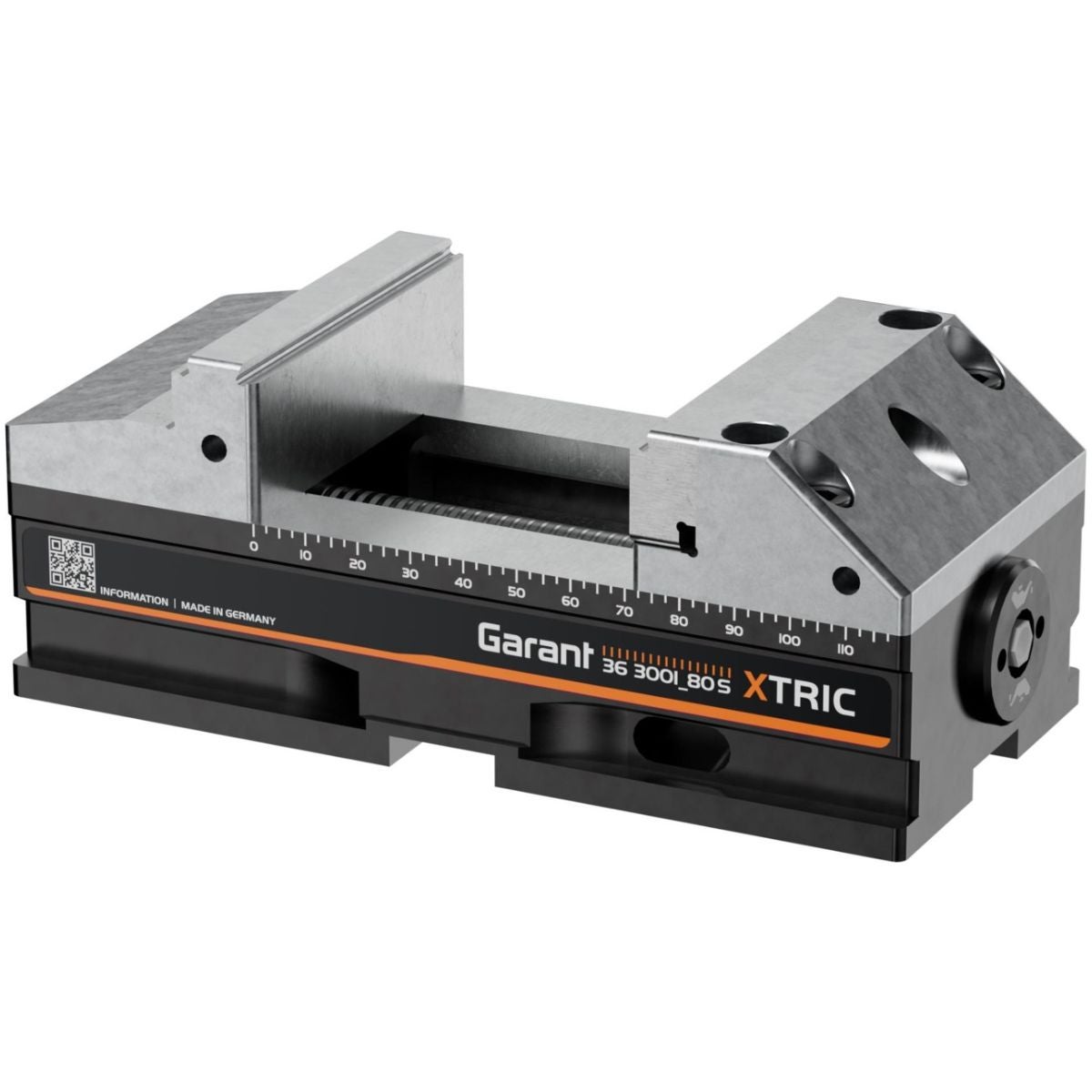

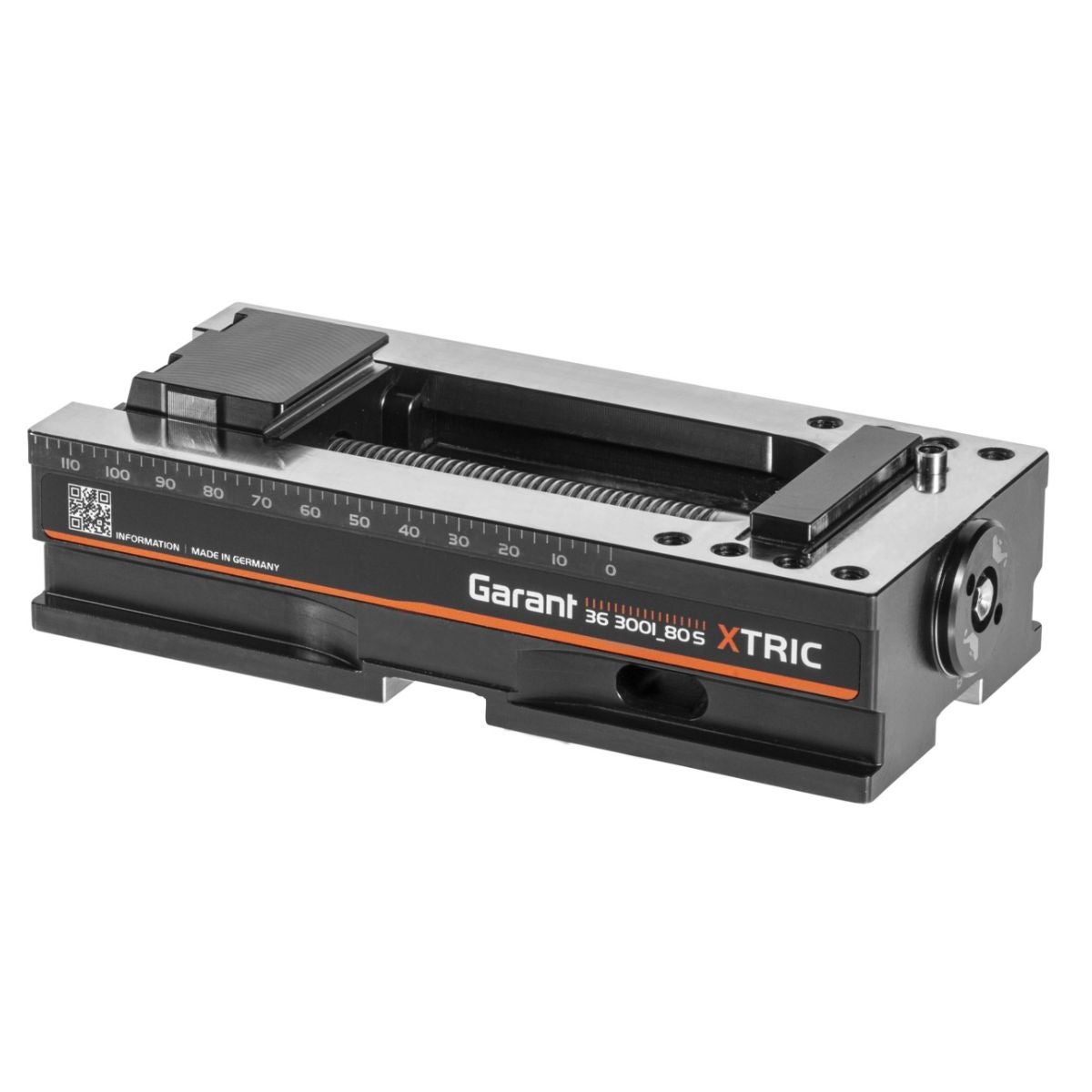

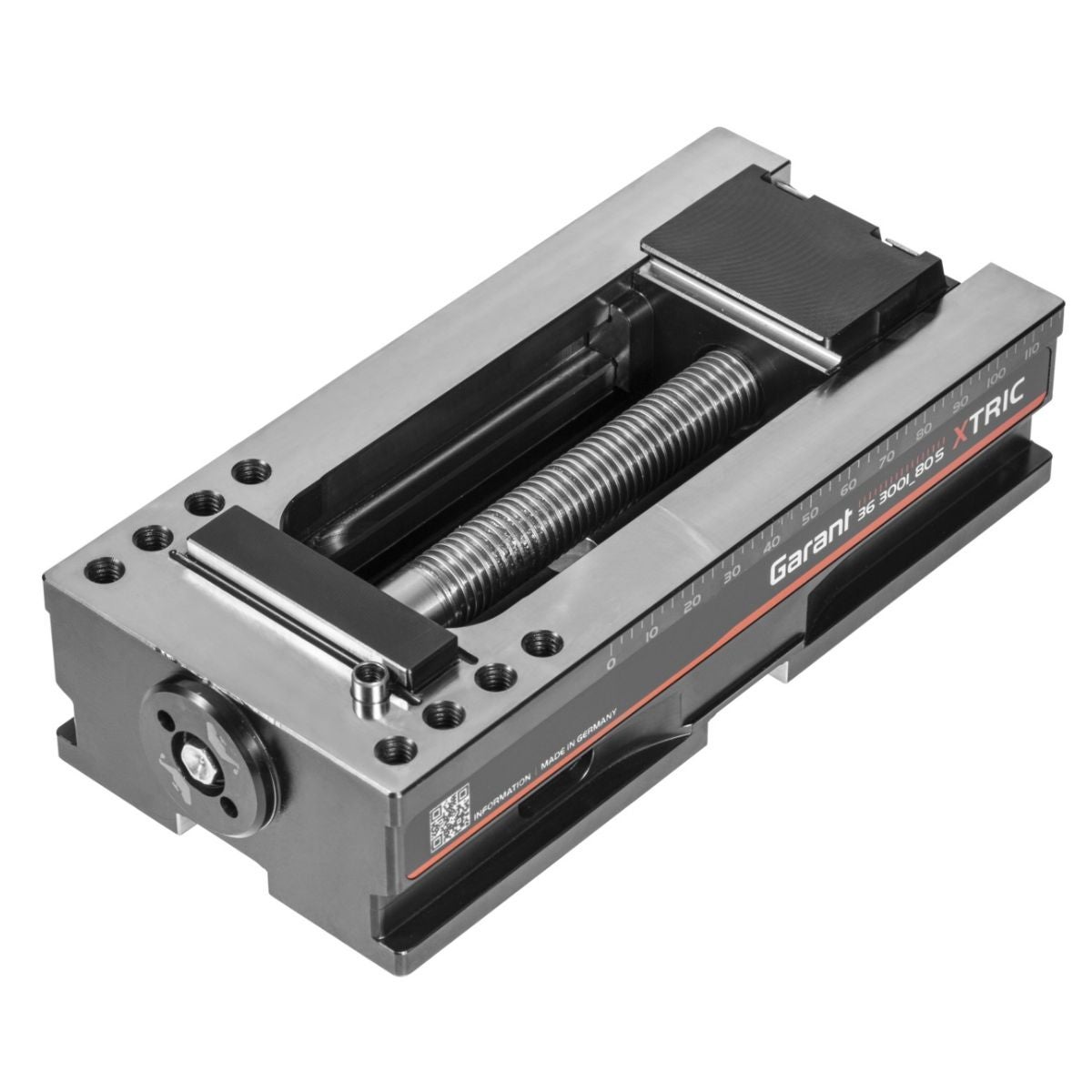

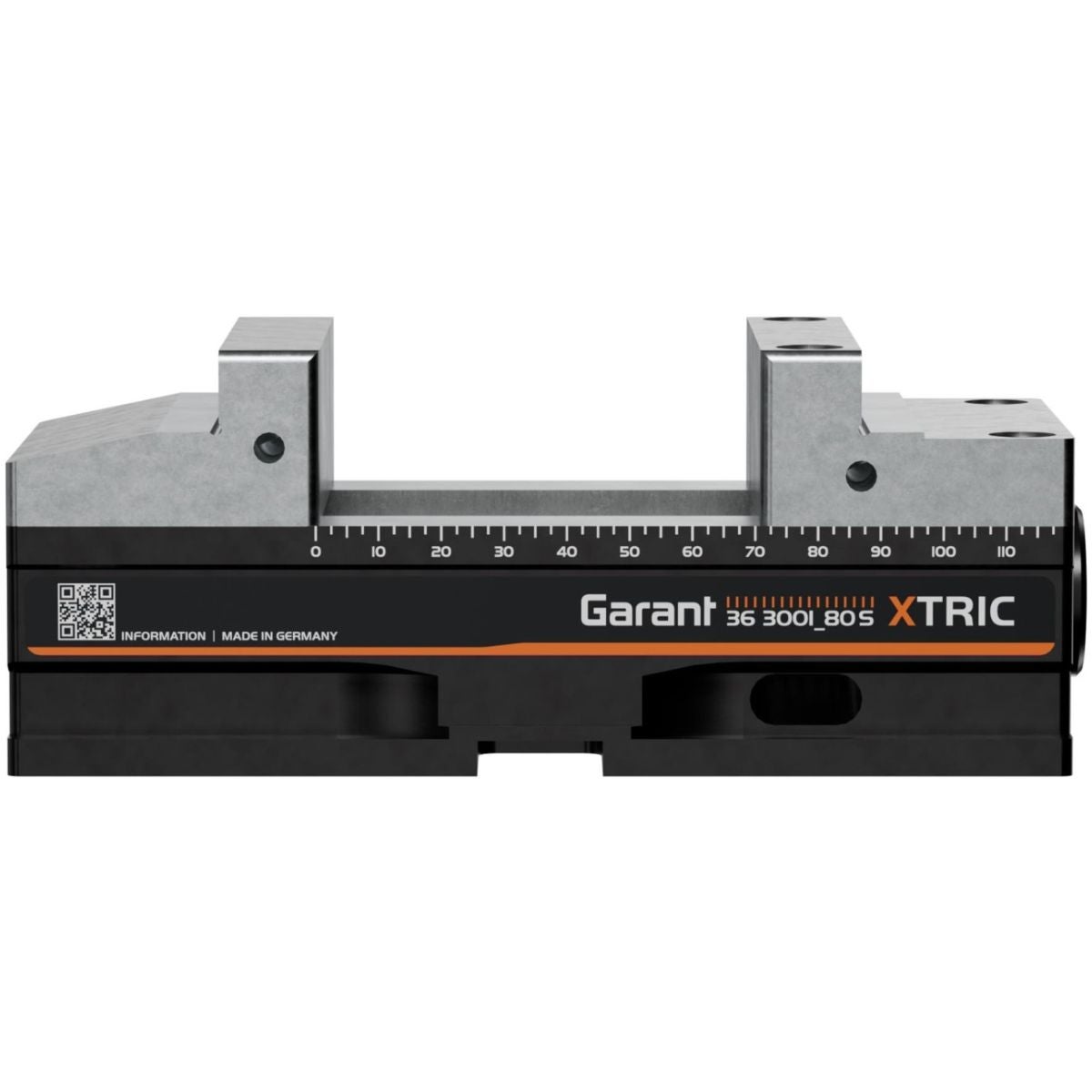

Kiinteäleukainen kiinnitin, peruslaite Xtric 80S
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Sopii

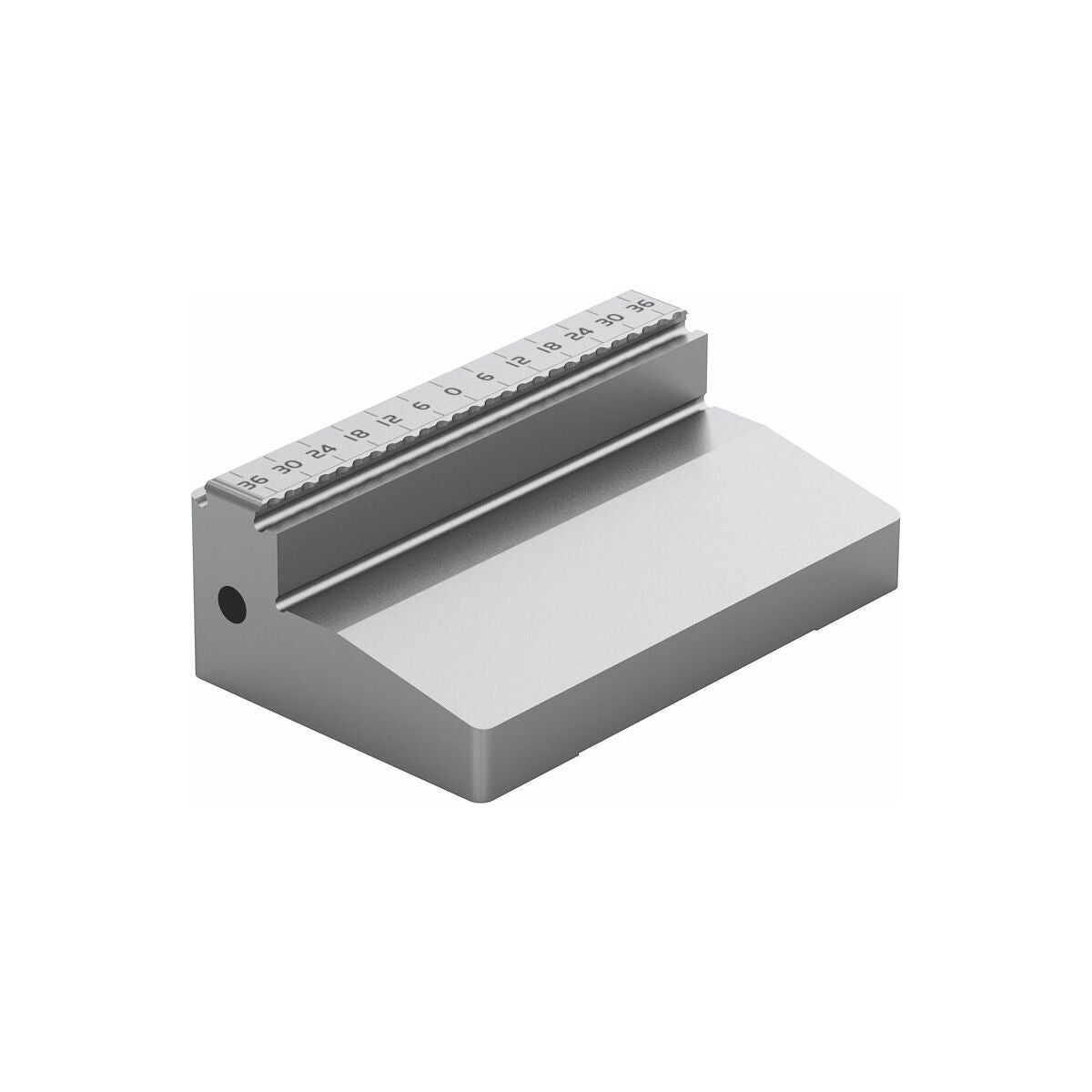

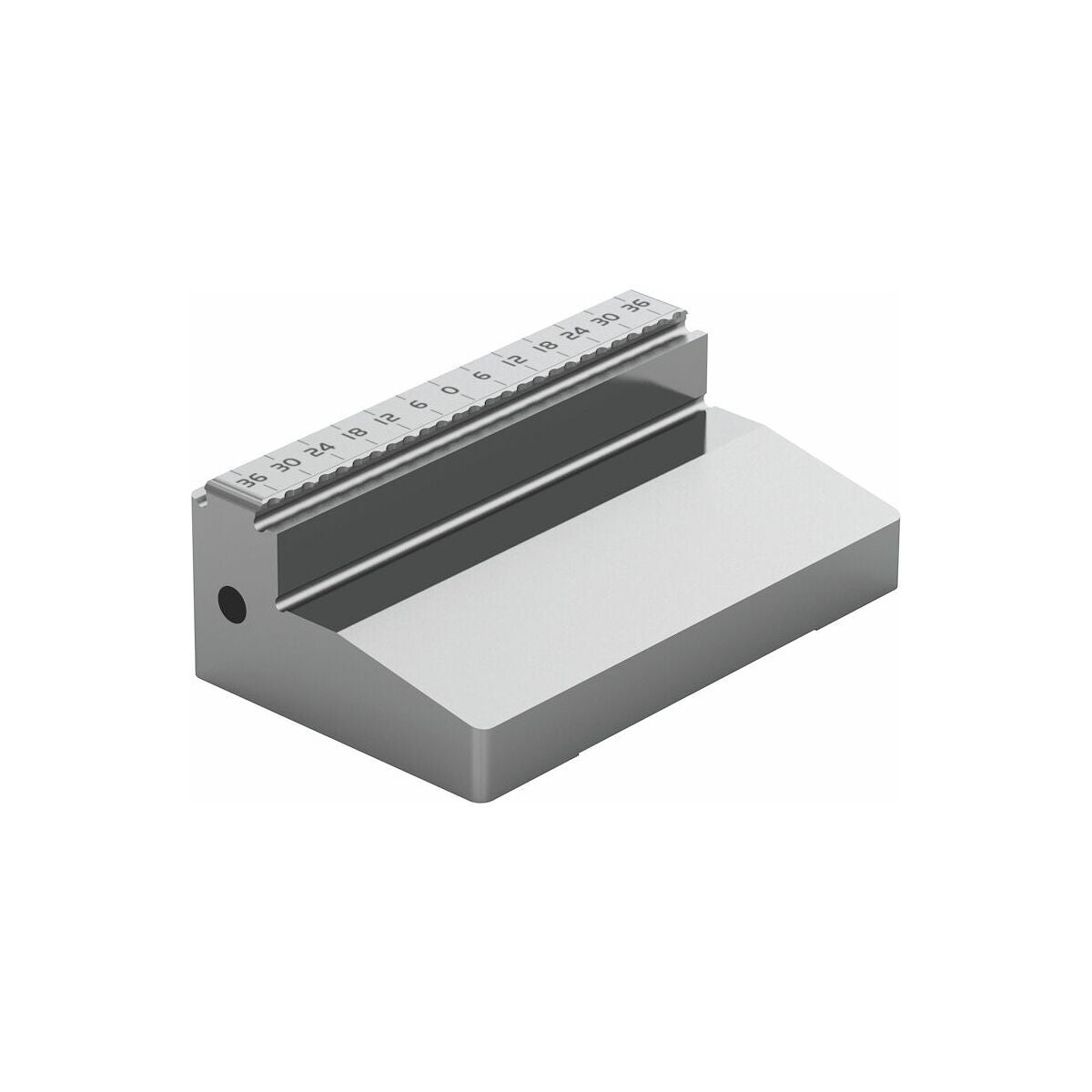

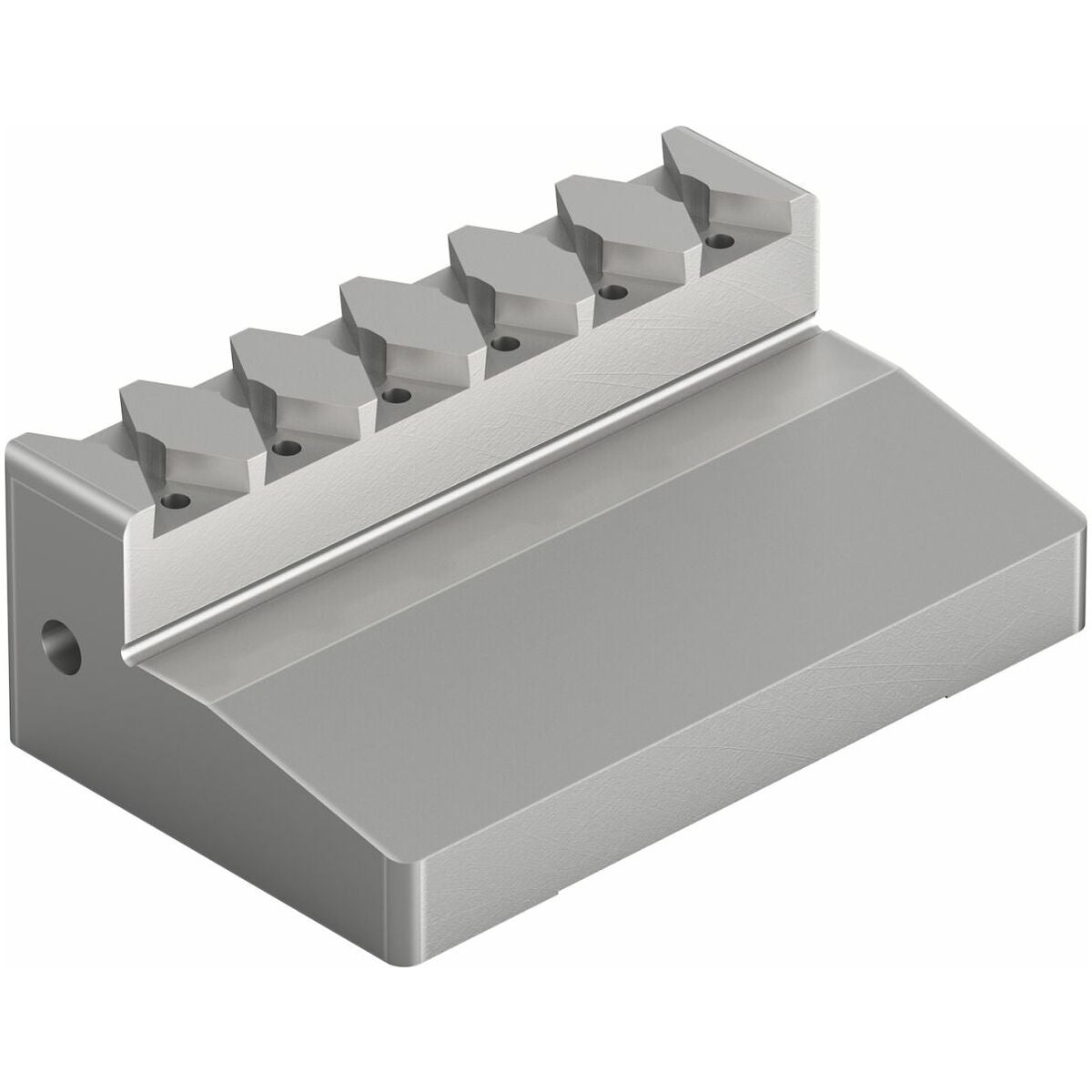

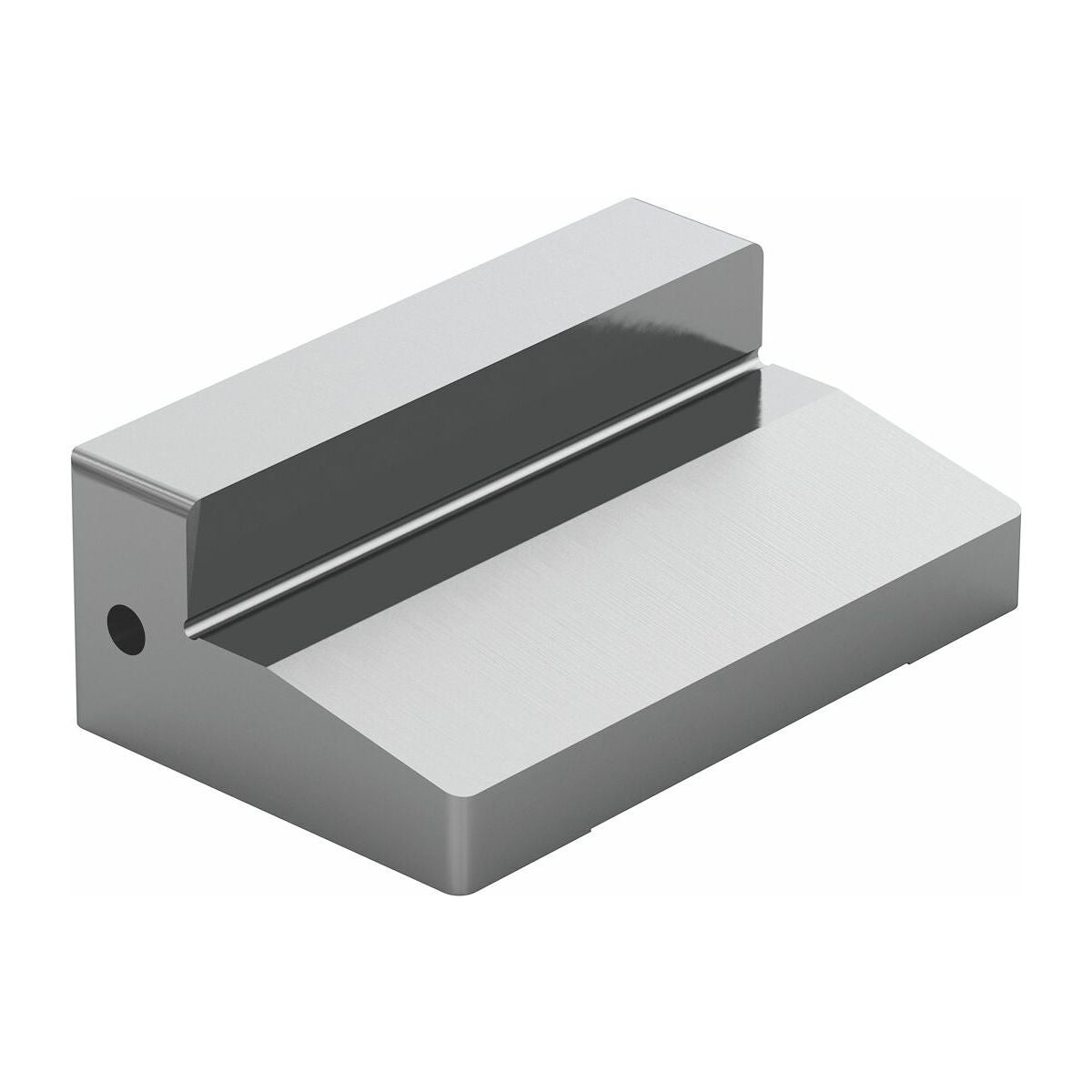

Päällileuat nro 363024, 363025 ja 363010 – 363045.
Malli
- Erittäin hyvä saavutettavuus ja matala rakenne.
- Kokonaan karkaistu ja alapuoli hienojyrsitty.
- Aihion tai valmiin osan kiinnitin, minimaalinen leukojen ja osien siirtyminen.
- Sisältää reiät LANG-paikoitusjärjestelmälle, käyttö mahdollista GARANT ZeroClamp sekä Erowa ITS148 (koko 80) -järjestelmissä välilevyn avulla.
- Liikkuvien leukojen vaihto ilman työkaluja. Kiinnitysalueen muuttaminen on mahdollista kääntämällä leuat.
Käyttö
Soveltuu erinomaisesti valmisosien työstöön.
Toimituksen sisältö
Kara, karamutteri.
Erikoistarvike

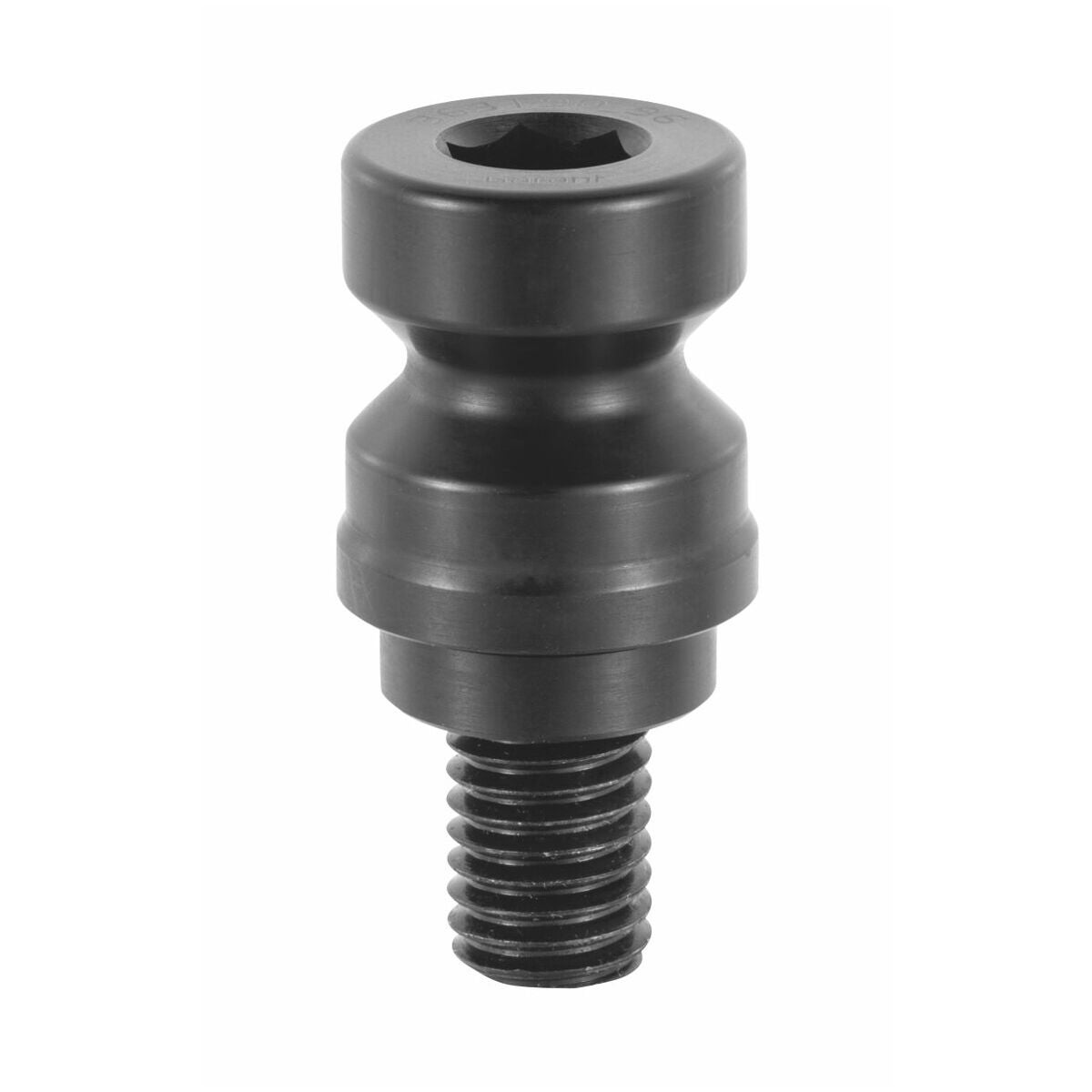

Kuusioruuvitaltta nro 627424 koko 5, otsareikäavain nro 628600 koko 2, momenttiavain nro 656050, avainhylsy 642229, kiinnitysleuat nro 363081 80 ja 361165 CS1, GARANT-kiinnityspultit nro 363190, sovitinlevyt nro 363079, 363080, 363085, korkeuskonsoli nro 363090 (yhdessä nron 363079 kanssa). Asennusasema nro 358595 52/96.
Käyttötarkoitus
Käyttötarkoitus
- Kiinnitysjärjestelmän käyttö ainoastaan työkappaleiden kiinnittämiseen.
- Kiinnitysjärjestelmän asennus koneisiin, jotka on suunniteltu ainoastaan jyrsintään.
- Kiinnitysjärjestelmän käyttö vain, kun suojalaitteet ovat täysin toimintakunnossa.
Väärinkäyttö
- Kiinnitysjärjestelmän käyttö räjähdysvaarallisessa ympäristössä Kiinnitysjärjestelmän käyttö sorvaustekniikan yhteydessä Rakenteellisten muutosten tekeminen ilman lupaa.

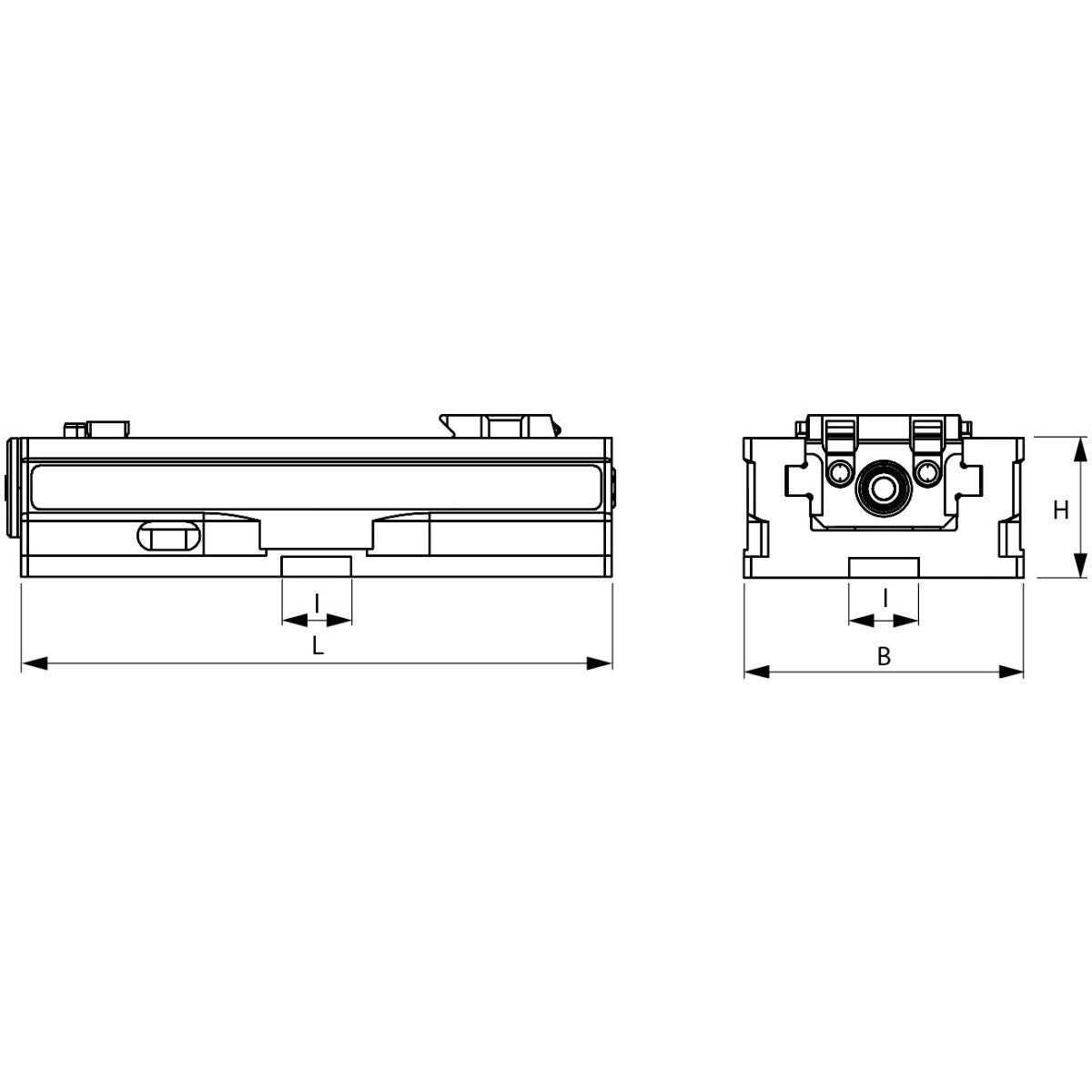

Tekniset tiedot
| Tuotetyyppi | Koneruuvipuristin |
|---|---|
| L | 170 mm |
| Pitkittäisura | 20 mm |
| Korkeus h | 40 mm |
| Avaimen koot | 10 mm; 5 mm; 10 mm; 5 mm; 10 mm; 5 mm |
| B | 80 mm; 80 mm; 80 mm |
| Maksimivääntömomentti | 55 Nm |
| Sarja | Xtric |
| Paino | 3.1 kg |
| C/C | 52 mm |
| Värikoodi | Xtric 80 |
| Suurin puristusvoima | 25 kN |
Tuotetiedot
| Tuotenumero | G36300180S |
|---|---|
| EAN | 4069515050142 |
