Joustava kiinnitysleuka, liikkuva

Tuotekuvaus

Sopii
Tappipäällileuat nro 363050 125 ja nro 363051 125.

Malli
Päällystetty ja karkaistu päällileuka, jossa on tai ei ole toleranssia tasaavaa tukea. Saatavana yksittäin 'puoli A' tai 'puoli B'

Käyttö

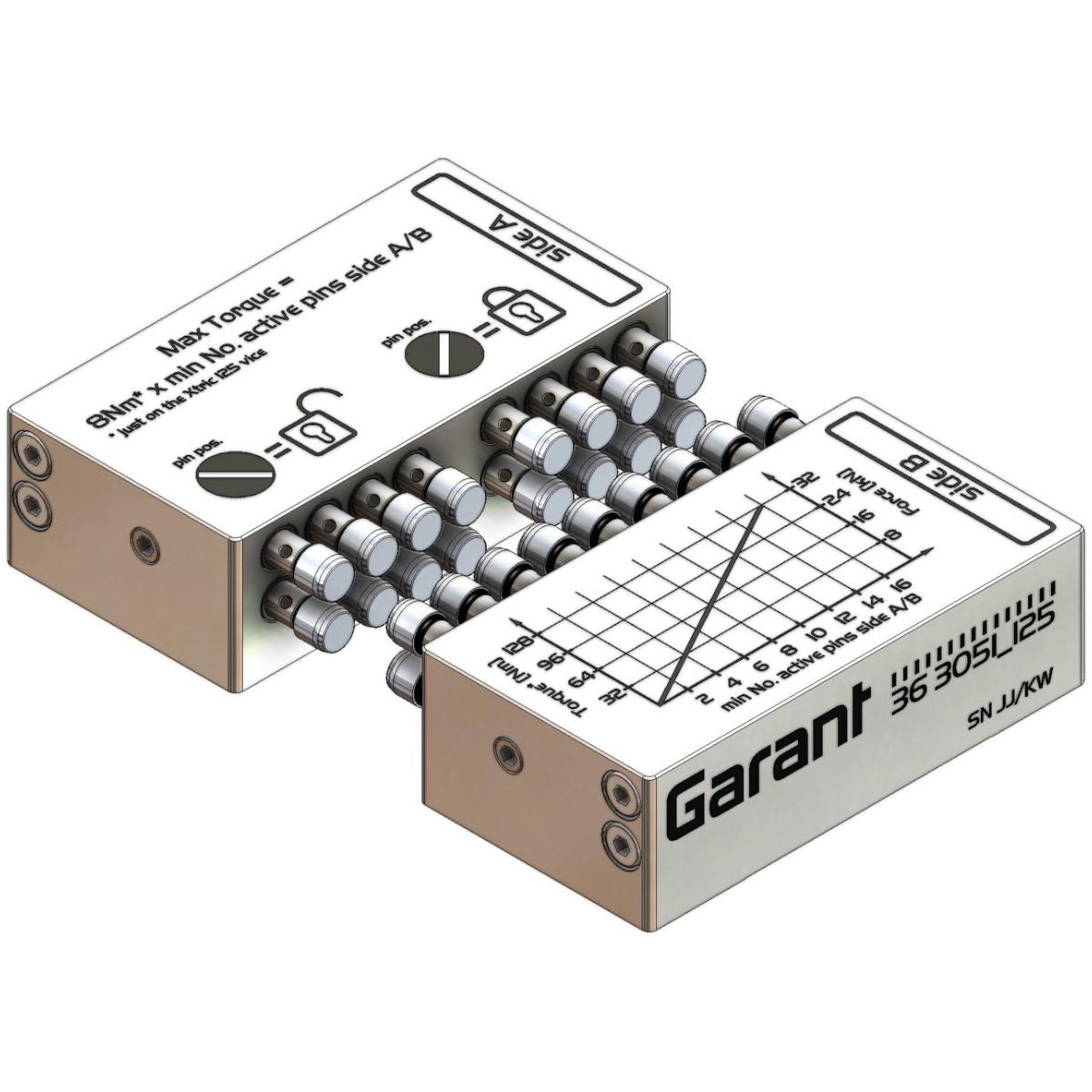

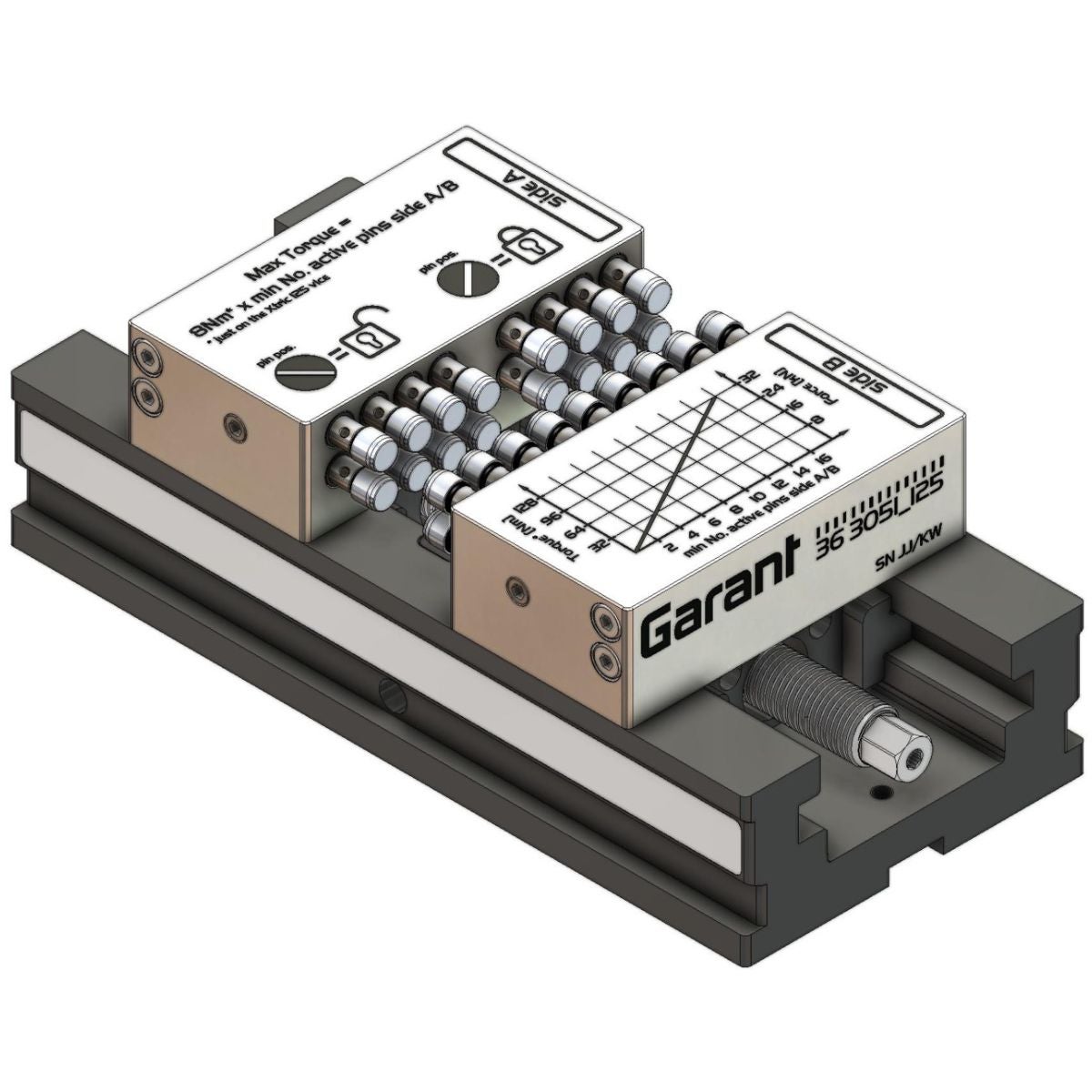

Saatavana yksittäin tappipäällileukaparien tilalle:
Nro 363050 125/16 (puoli A) nro 36 050 125/18 (puoli B) nro 363051 125/16 (puoli A) nro 363051 125/18 (puoli B). Tappipäällileukoja on käytettävä aina yhtenä kokonaisuutena (joka koostuu 'puolista A ja B').

Toimituksen sisältö
1x tappipäällileuka.

Ohje

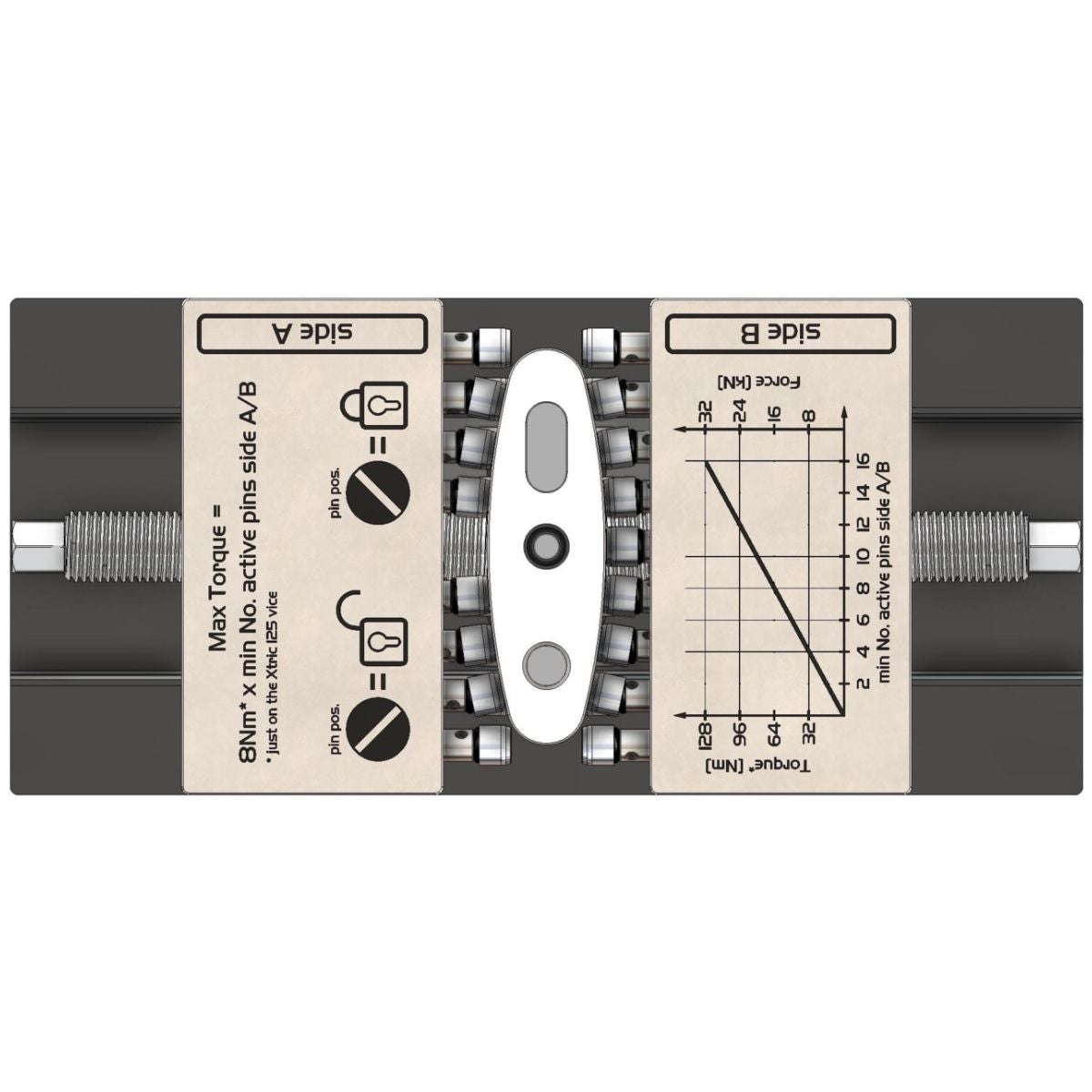

Käytetystä kiinnitysjärjestelmästä riippuen on ehdottomasti noudatettava suurimpia sallittuja kiristysmomentteja. Päällileukaan merkityt kiristysmomentin tiedot koskevat ainoastaan keskittävää kiinnitintä XTRIC 125.
Malli

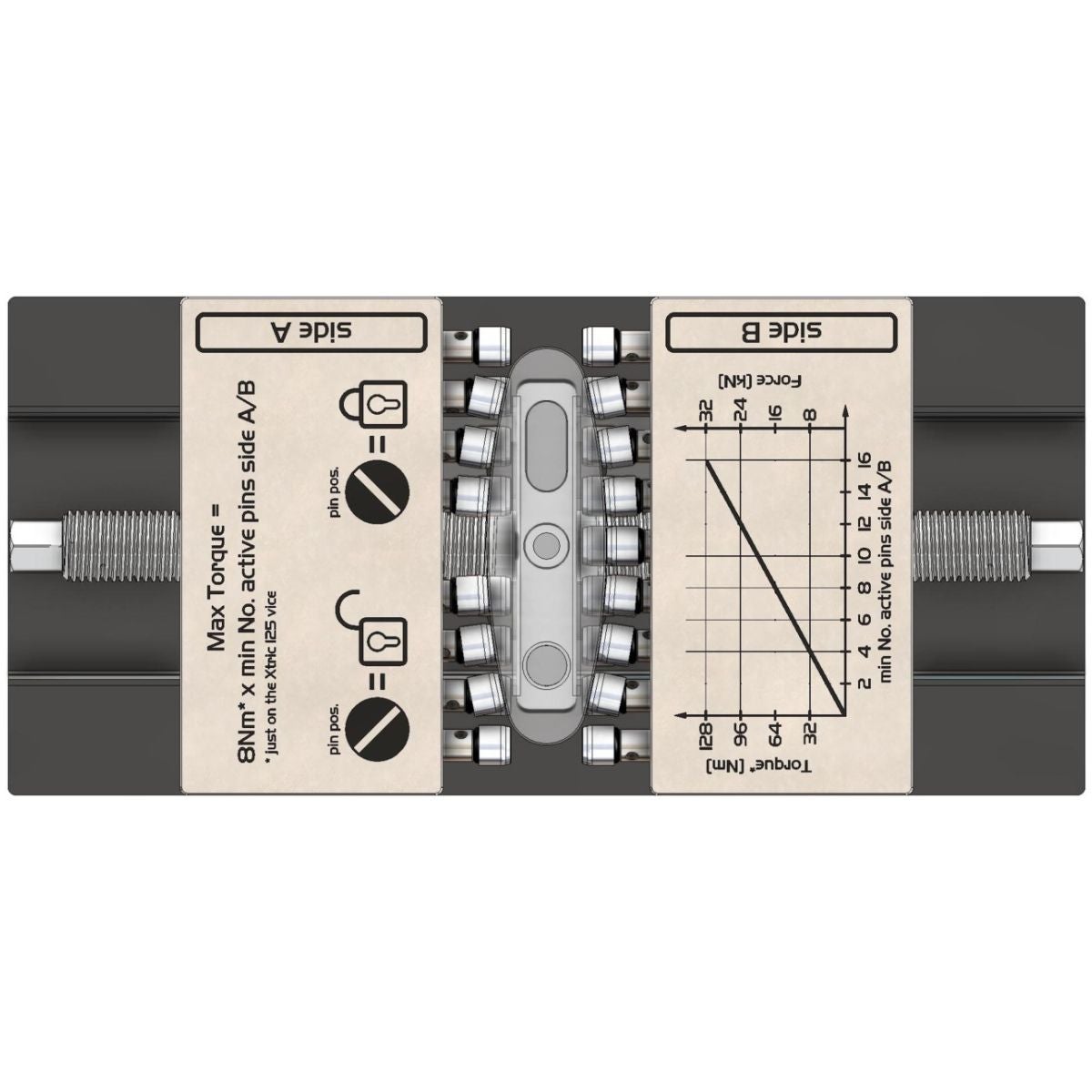

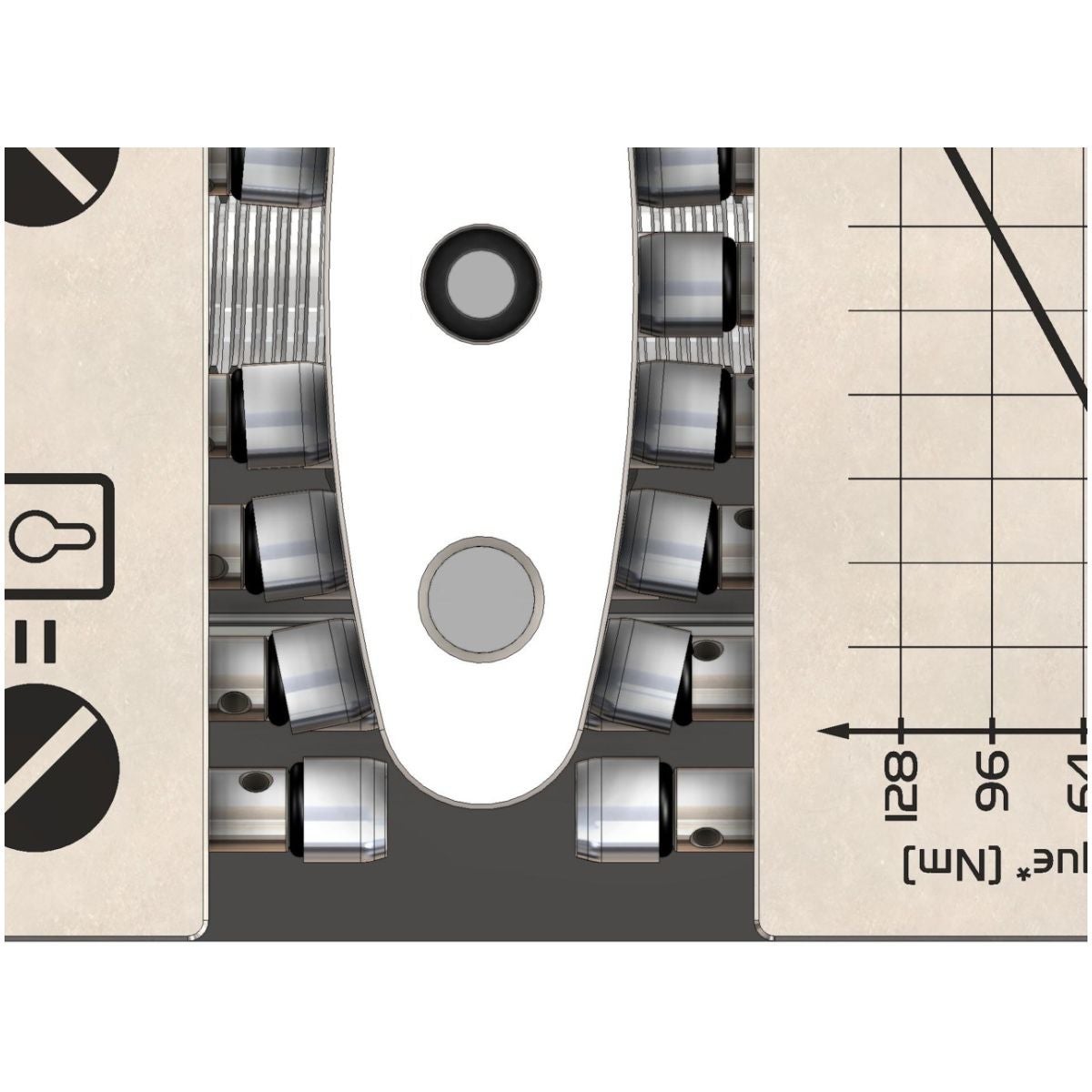

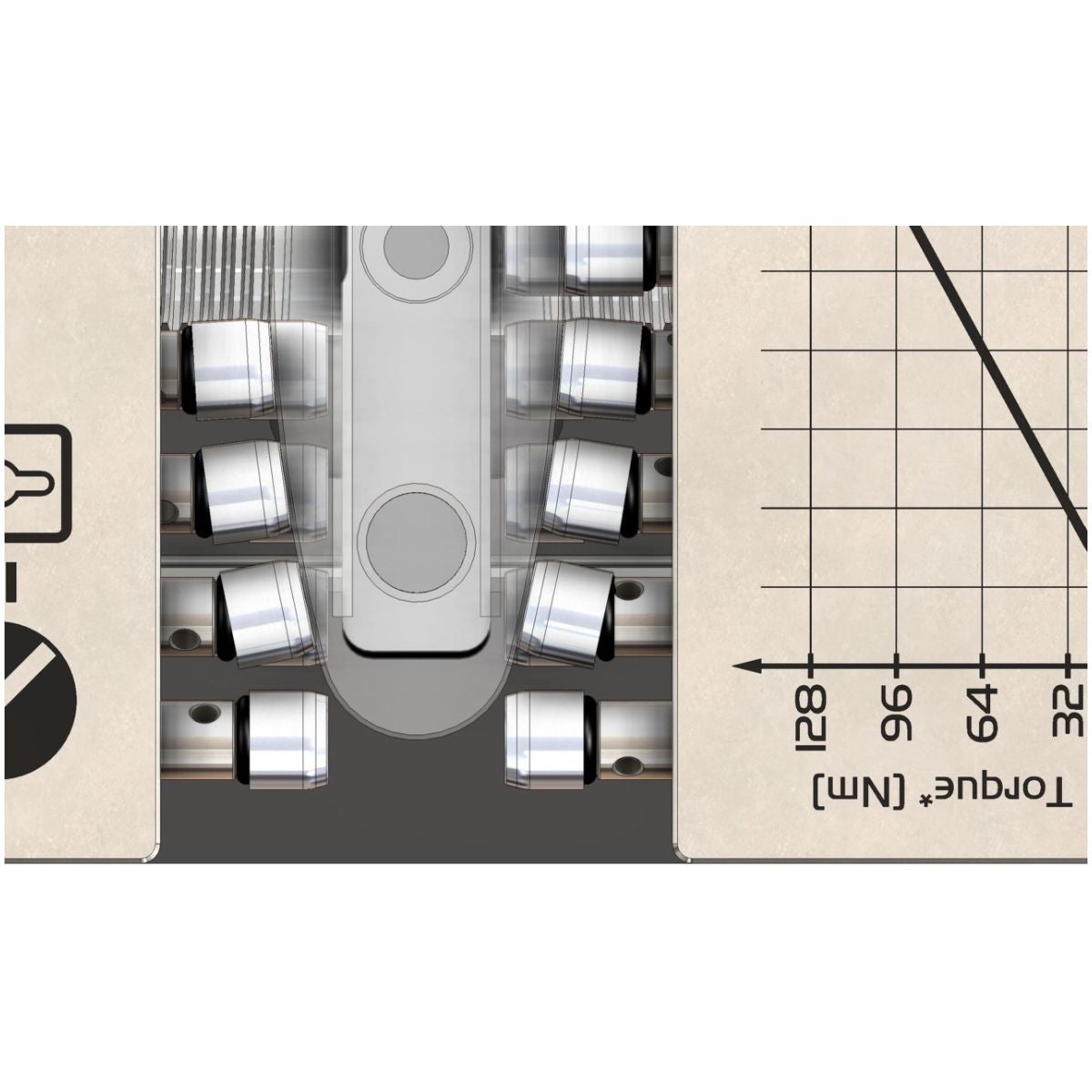

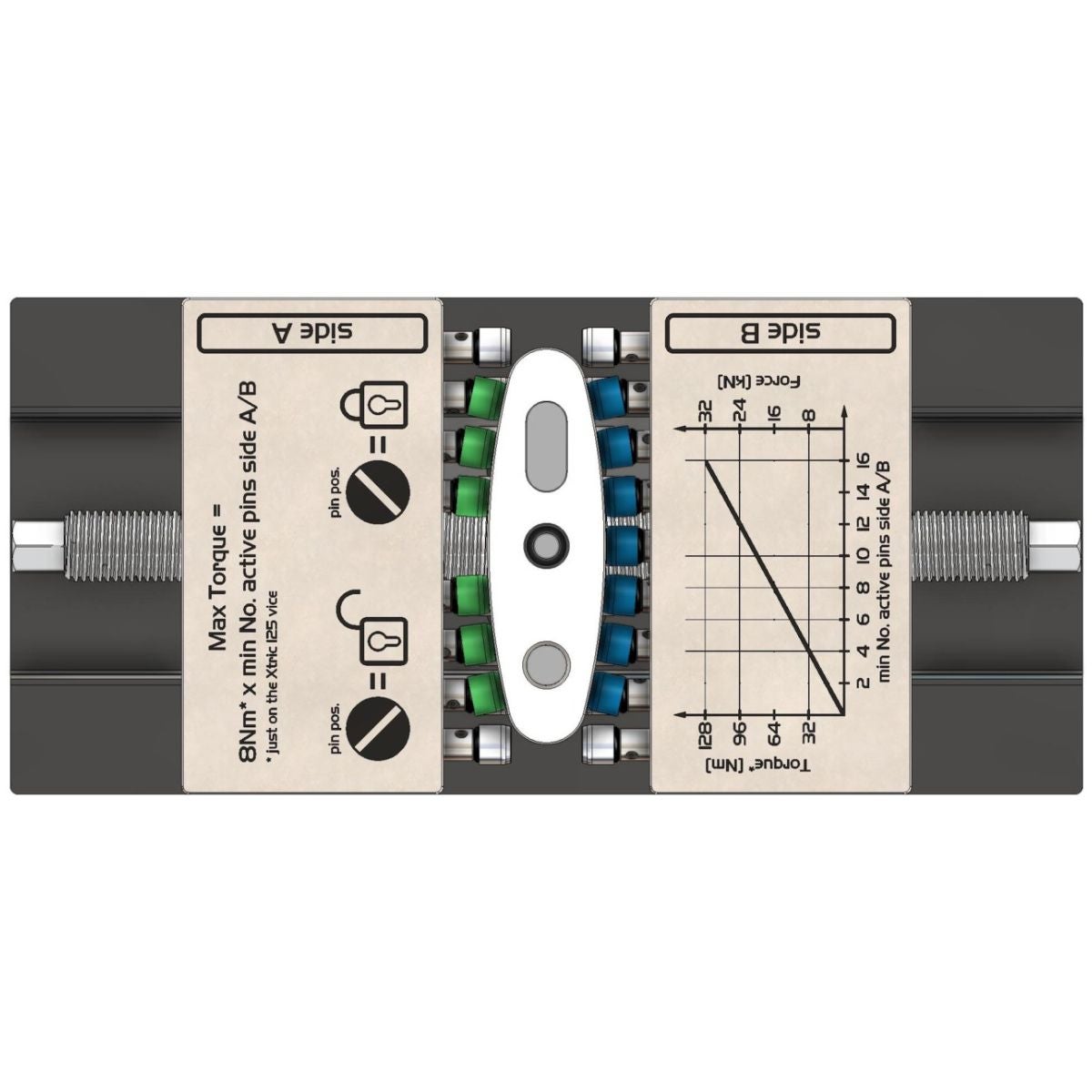

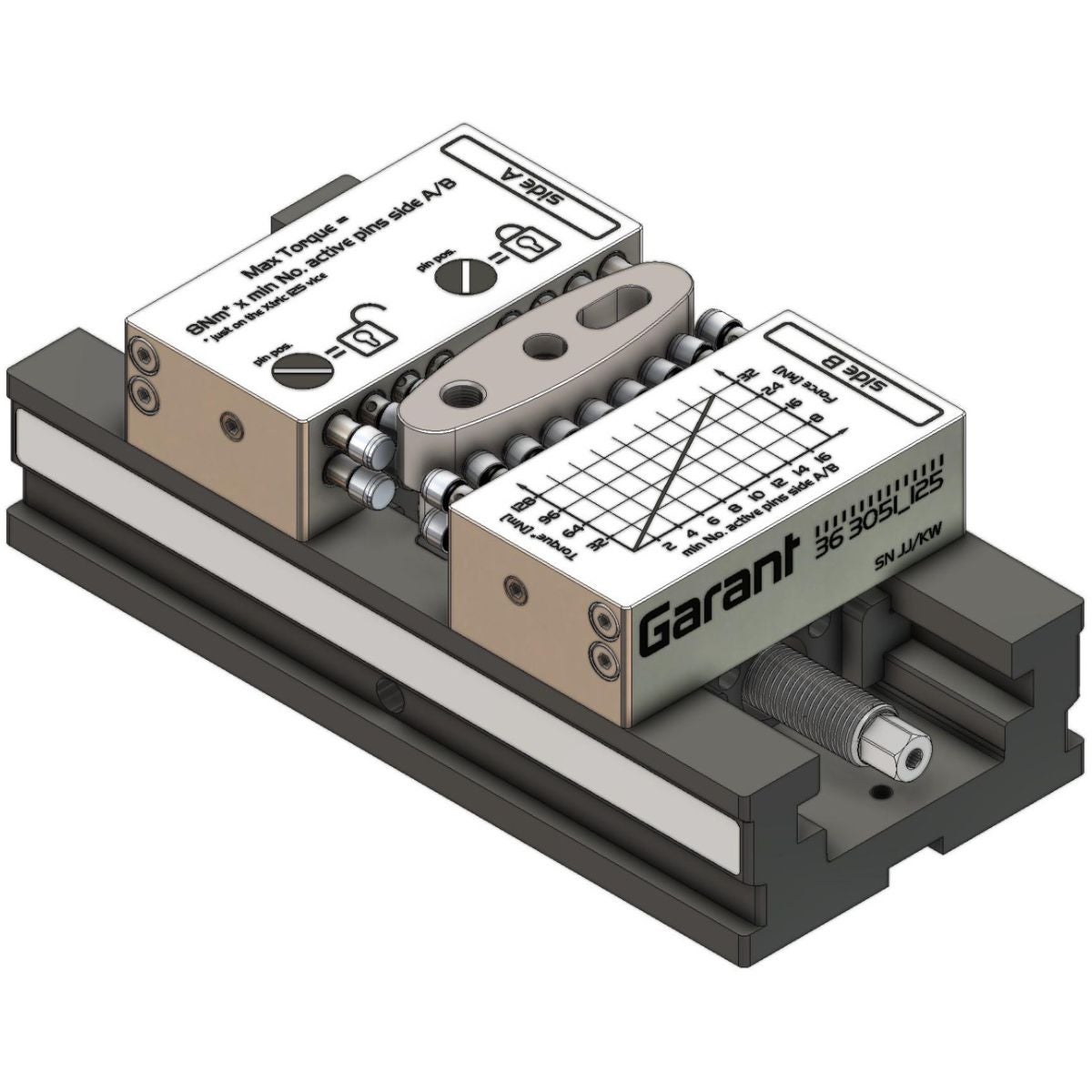

Ihanteellinen käyttökohteisiin, joissa halutaan välttää puristusjälkiä, esimerkiksi herkillä pinnoilla tai näkyvissä osissa. Integroitu toleranssia tasaava tuki voi liikkua vapaasti 15° ja takaa siten optimaalisen toleranssin tasaamisen epätasaisilla tukipinnoilla. Pulttien liikealue on ± 7,5 mm, mikä mahdollistaa joustavan mukautumisen erilaisiin työkappaleiden muotoihin.

Käyttötarkoitus
Käyttötarkoitus

• Suunniteltu kiinteään käyttöön työstökoneissa teollisuuden sisätiloissa.
• Käytettävä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Käytettävä vain, kun järjestelmä on asennettu oikein ja koneessa on käyttökuntoiset turva- ja suojalaitteet.
• Käytä vain suljetuissa tiloissa.
• Käytetään yhdessä Xpent-ruuvipuristimien (tyypit 1s, 1 2) sekä X-TRIC-ruuvipuristimien kanssa (itsestään säätyvällä toiminnolla tai ilman).

Väärinkäyttö

• Ei saa käyttää räjähdysvaarallisissa tiloissa.
• Älä tee luvattomia muutoksia.
• Älä asenna komponentteja, jotka eivät vastaa spesifikaatioita.
• Älä käytä käyttöparametrien ulkopuolella.
• Vältä kiinnittämästä pitkälle ulkonevia työkappaleita.
• Käyttö irtikytkettynä (sivu A ja sivu B eivät ole yhdistettyinä).
• Käyttö ilman Z-tukea.

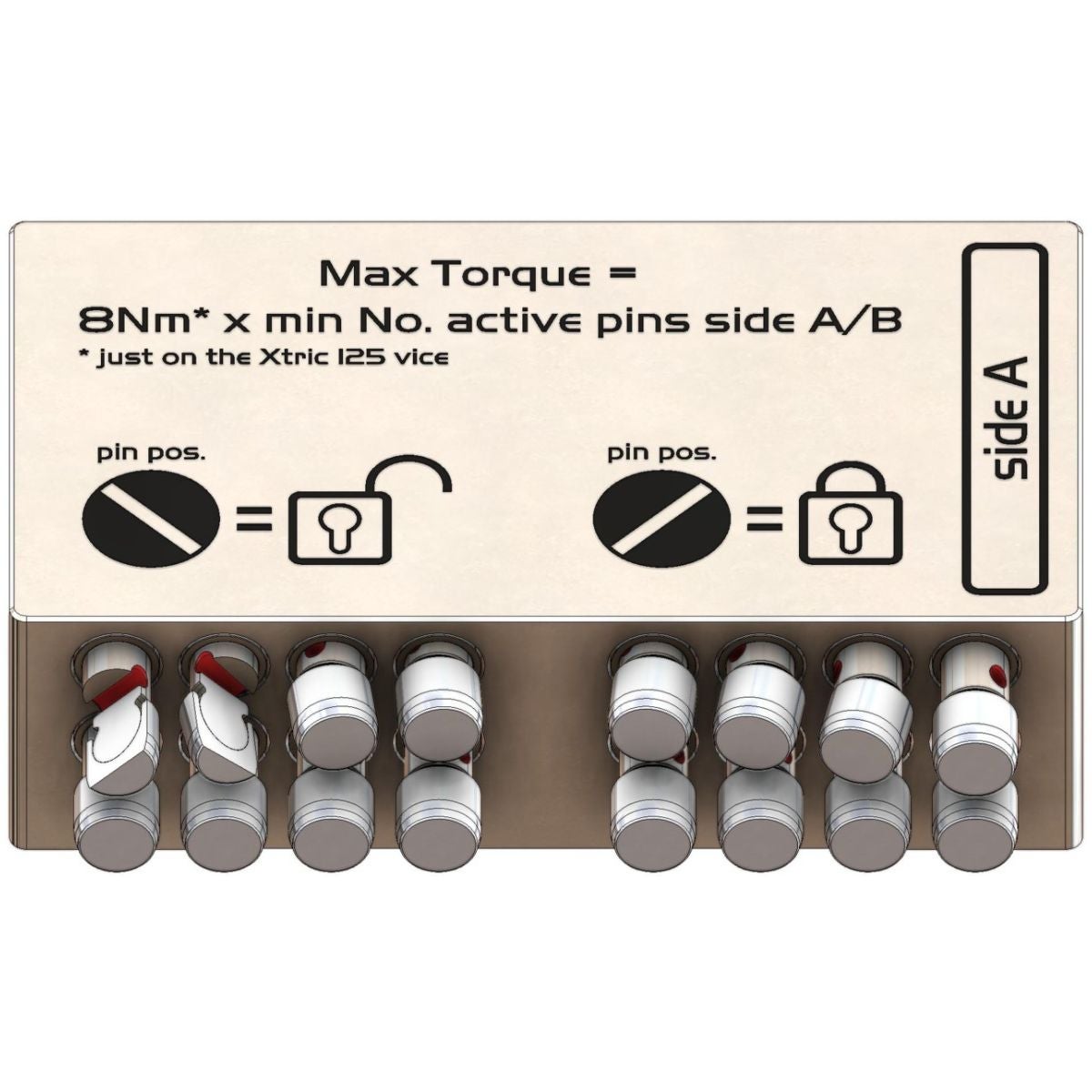

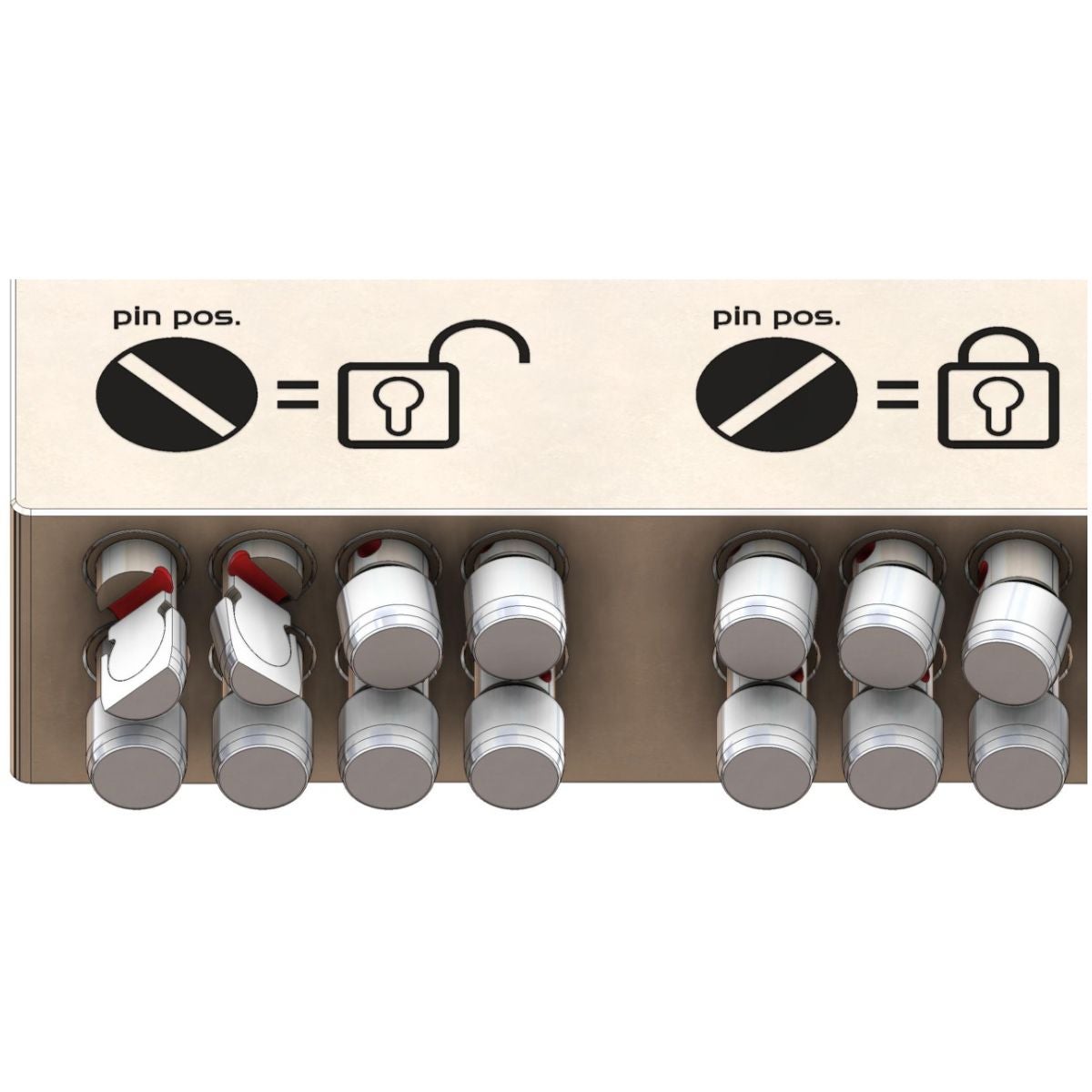

• Käyttämättömät, lukitsemattomat nastat - kiristysvoimat kohdistuvat runkoon - työkappale ei kiinnity oikein.
• Kiristys ilman määrätyn vääntömomentin noudattamista.

Tekniset tiedot

Tuotetiedot
