Kiinnitys-/uhrilevy
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Sopii
Pohjalevy nro 368010.
Rakenne

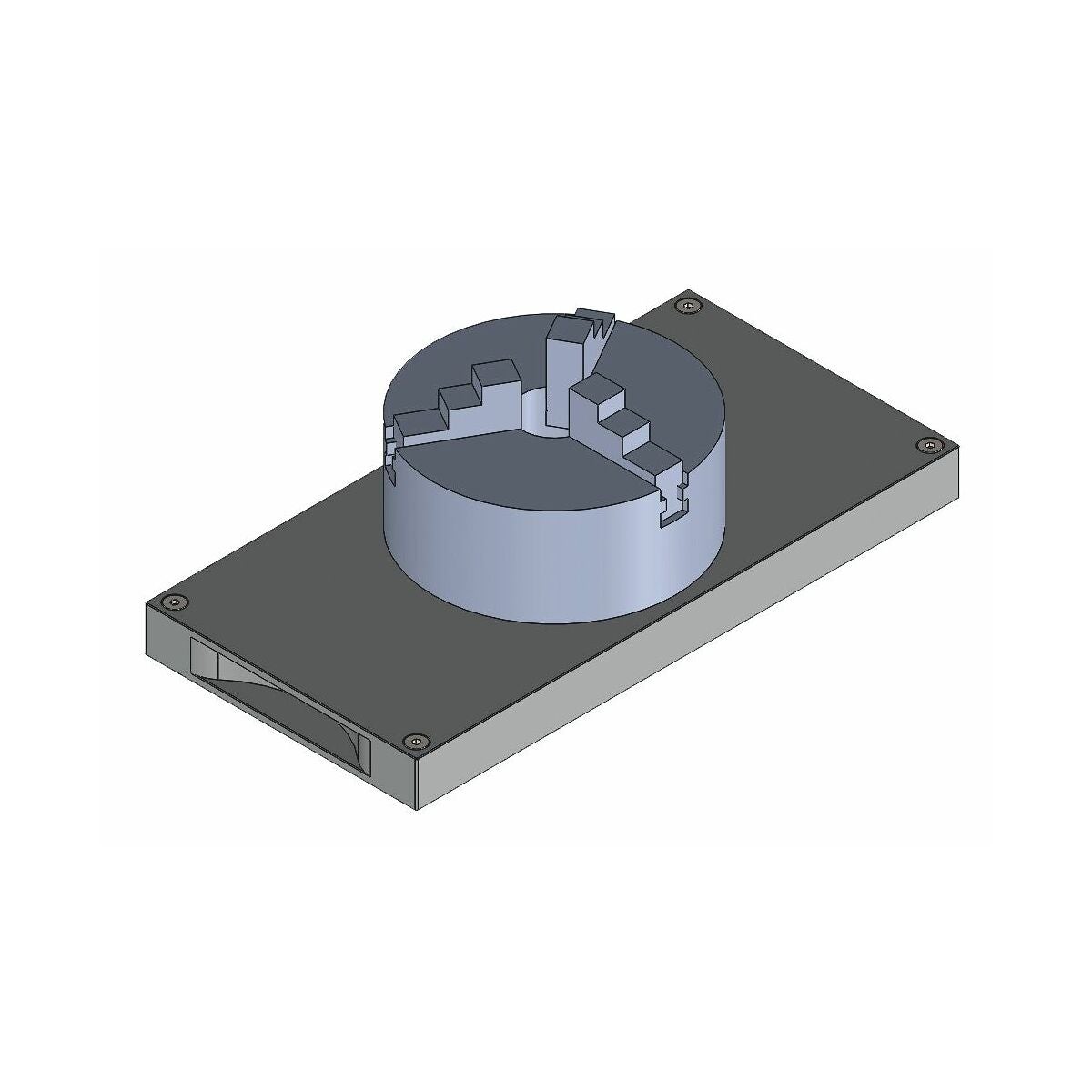

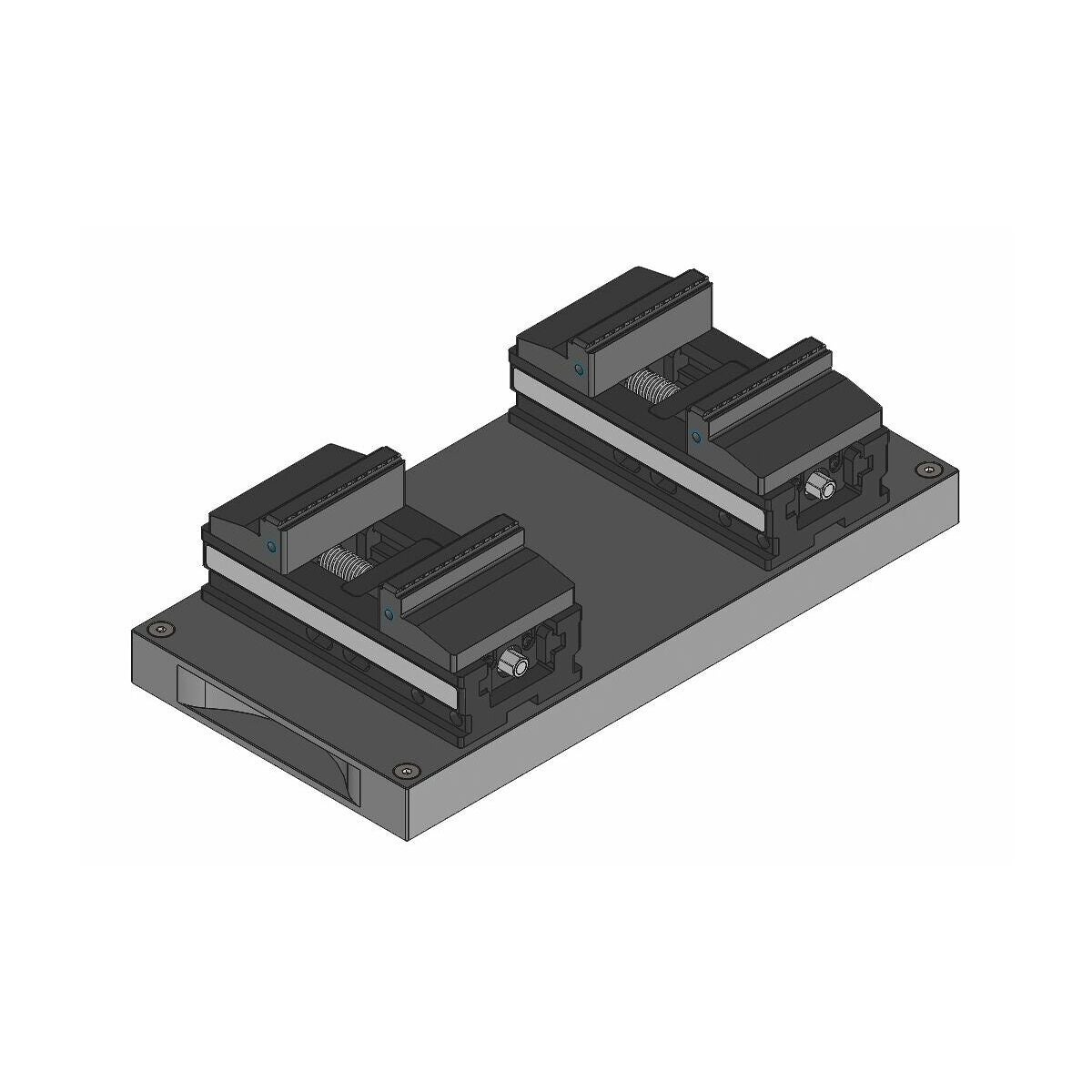

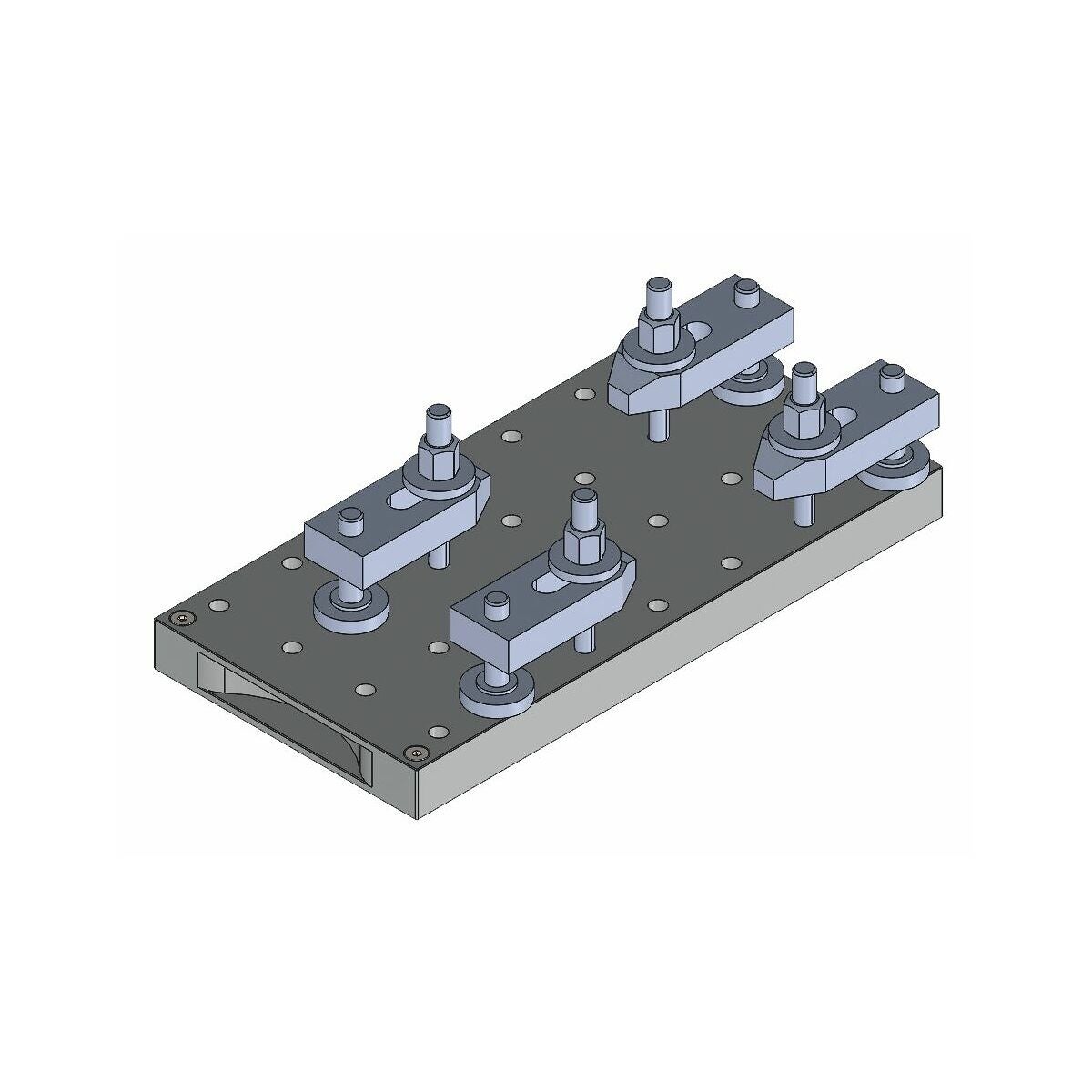

Järjestelmä koostuu pohjalevystä ja kiinnitys-/uhrilevystä. Pohjalevy asennetaan 200 mm:n sovitemitan avulla nollapistekiinnitysjärjestelmään tai suoraan konepöydälle. Kiinnitys-/asennuslevy asennetaan pohjalevyyn ja komponentin muodon negatiivi tehdään yksilöllisesti. Vaihtoehtoisesti komponentin kiinnitystä varten kiinnitys-/uhrilevyyn voidaan asentaa yksinkertaisia kiinnityselementtejä kuten Mitee-Bite, AMF, KIPP, Halder ja vastaavia.

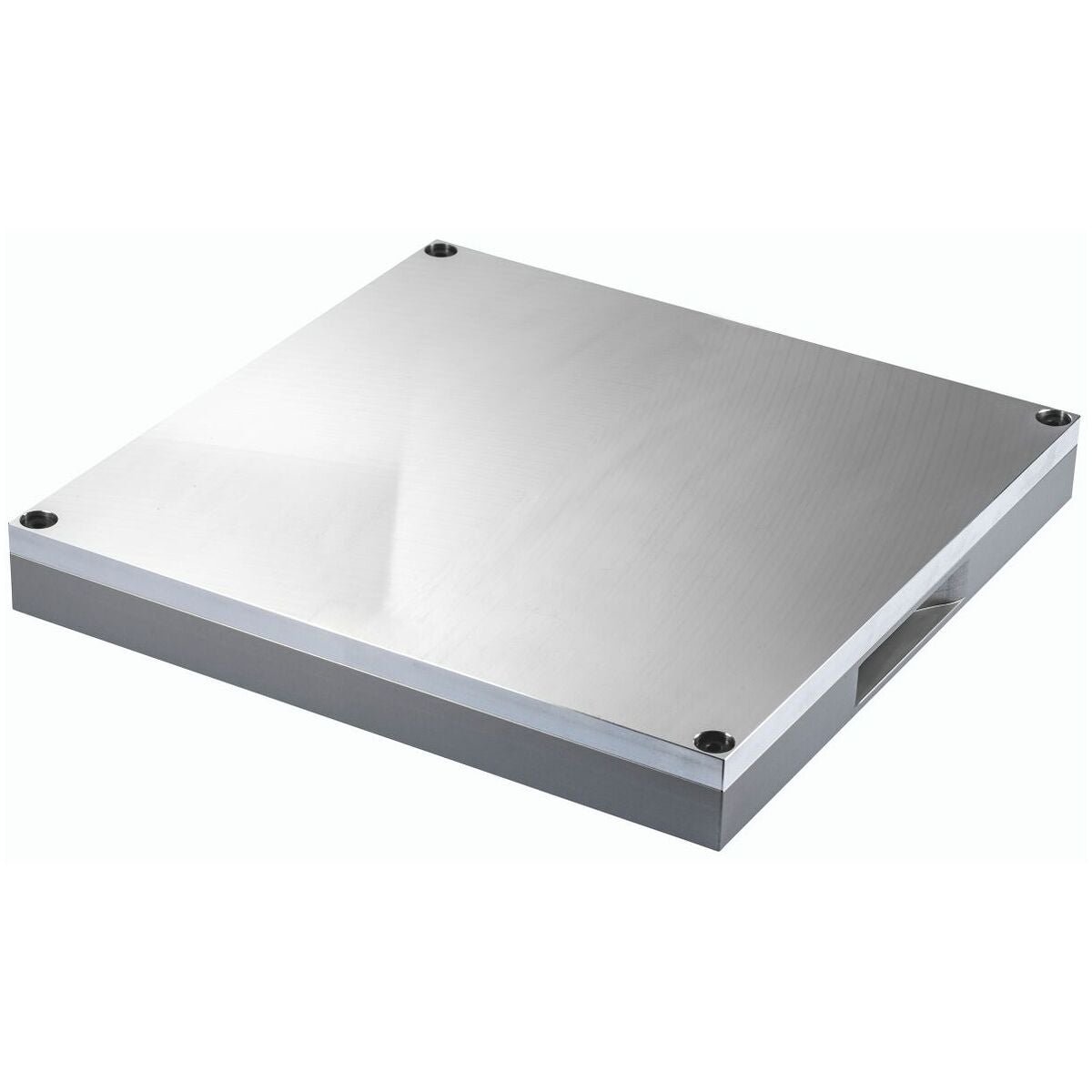

Tasojyrsitty alumiinilevy EN AW-5083 -alumiinia (3.3547).
Erikoistarvike

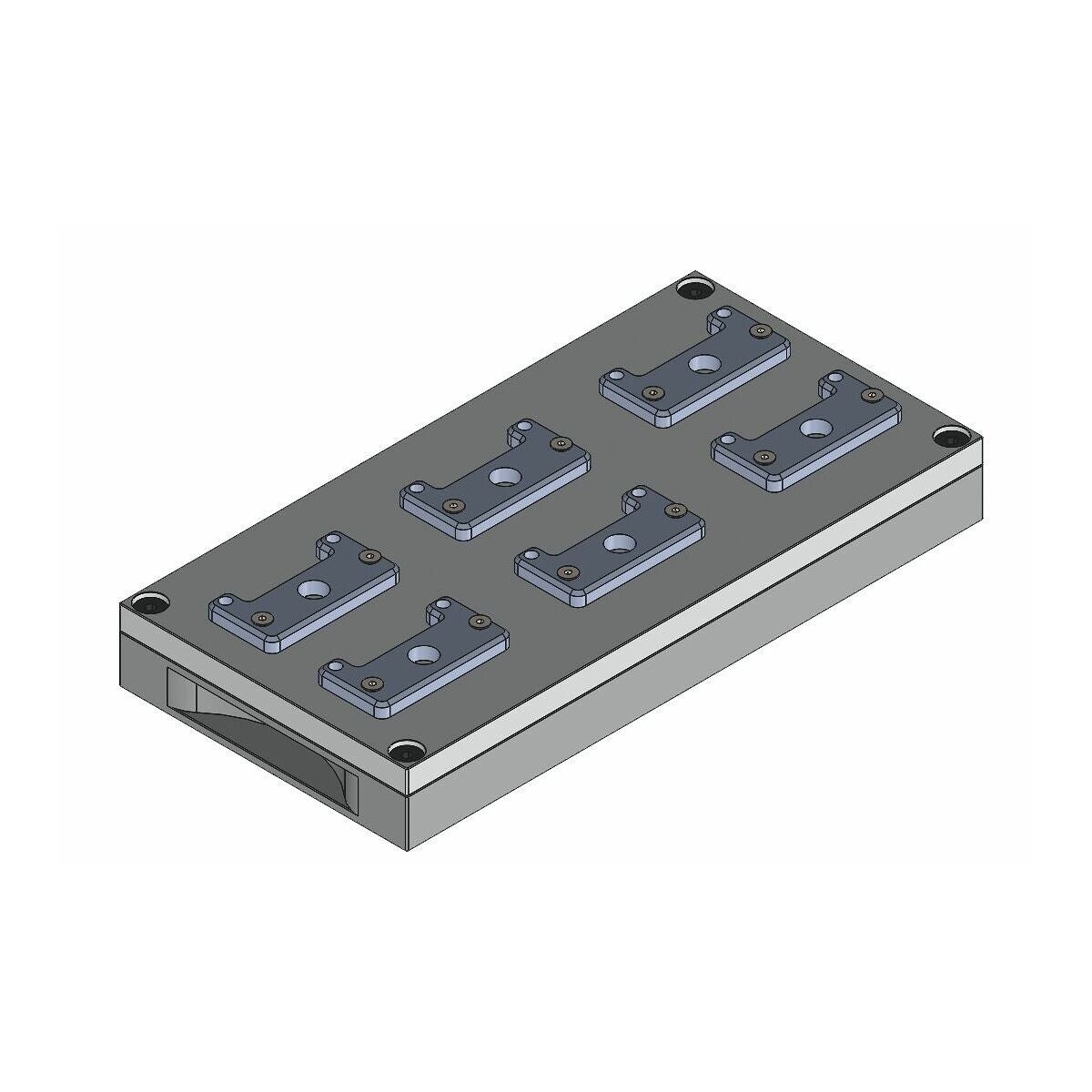

Kiinnityselementit Mitee-Bite, AMF, Kipp, Halder ja vastaavat.

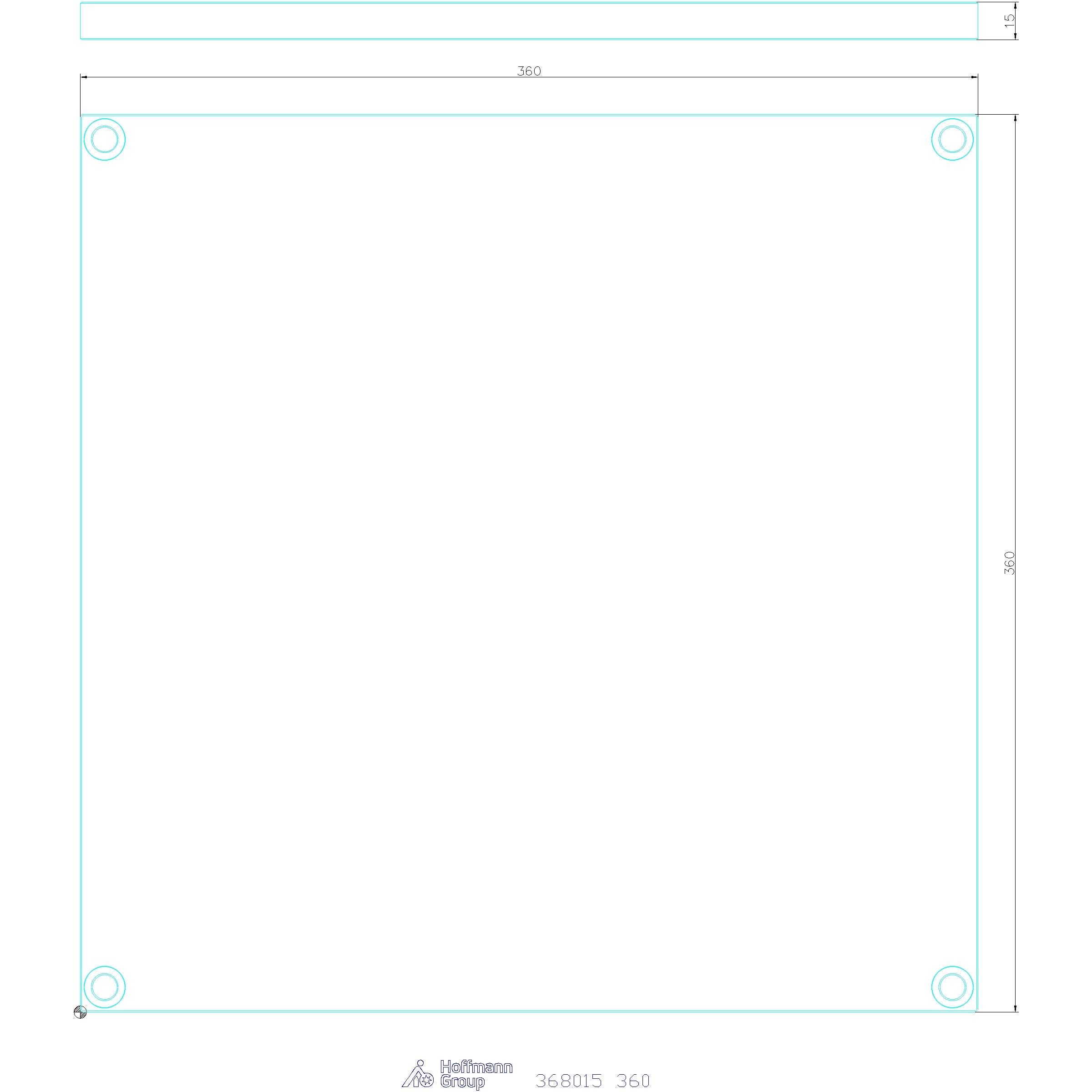

Tekniset tiedot
| Tuotetyyppi | Sovitinlevy |
|---|---|
| Leveys | 360 mm |
| Pituus | 360 mm |
| Korkeus | 15 mm |
Tuotetiedot
| Tuotenumero | 368015 |
|---|---|
| EAN | 4062406745837 |
